Конструкция и операция

67



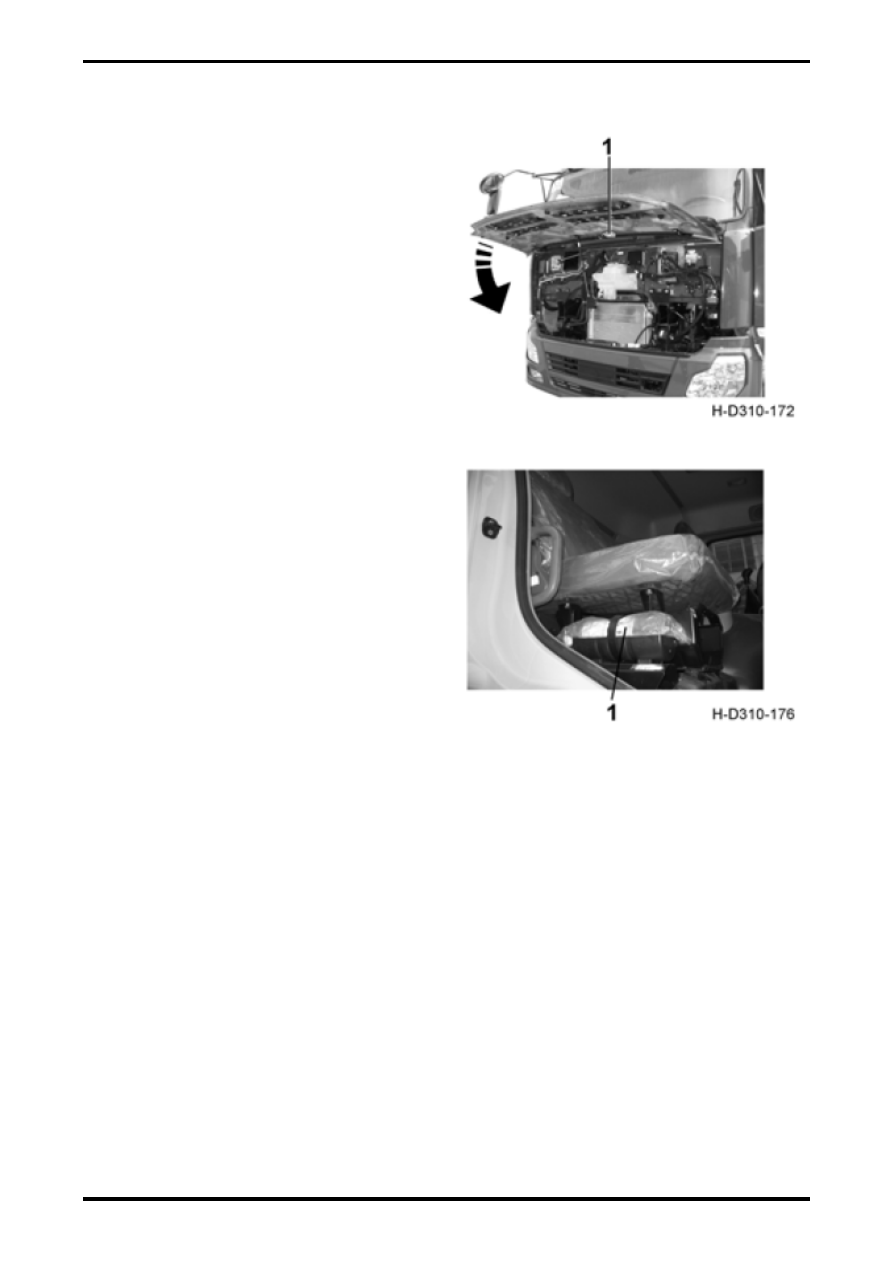

Закрытие передний защитный щит

1.

Перед закрытием переднего защитного щита

убедиться

в

выключении

лампы

для

обслуживания.

2.

Тянуть  вниз  защитный  щит,  приложить

усилие  в  нижнюю  часть  защитного  щита  и
закрыть  его  при  нахождении  в  подходящем
положении,  чтобы  замок  защитного  щита
застегнулся  к  замковому  штифту.  После
закрепления  защитного  щита  не  должно  быть
явления

коробления

между

щитом

и

двухсторонней внешней боковой планкой



1.

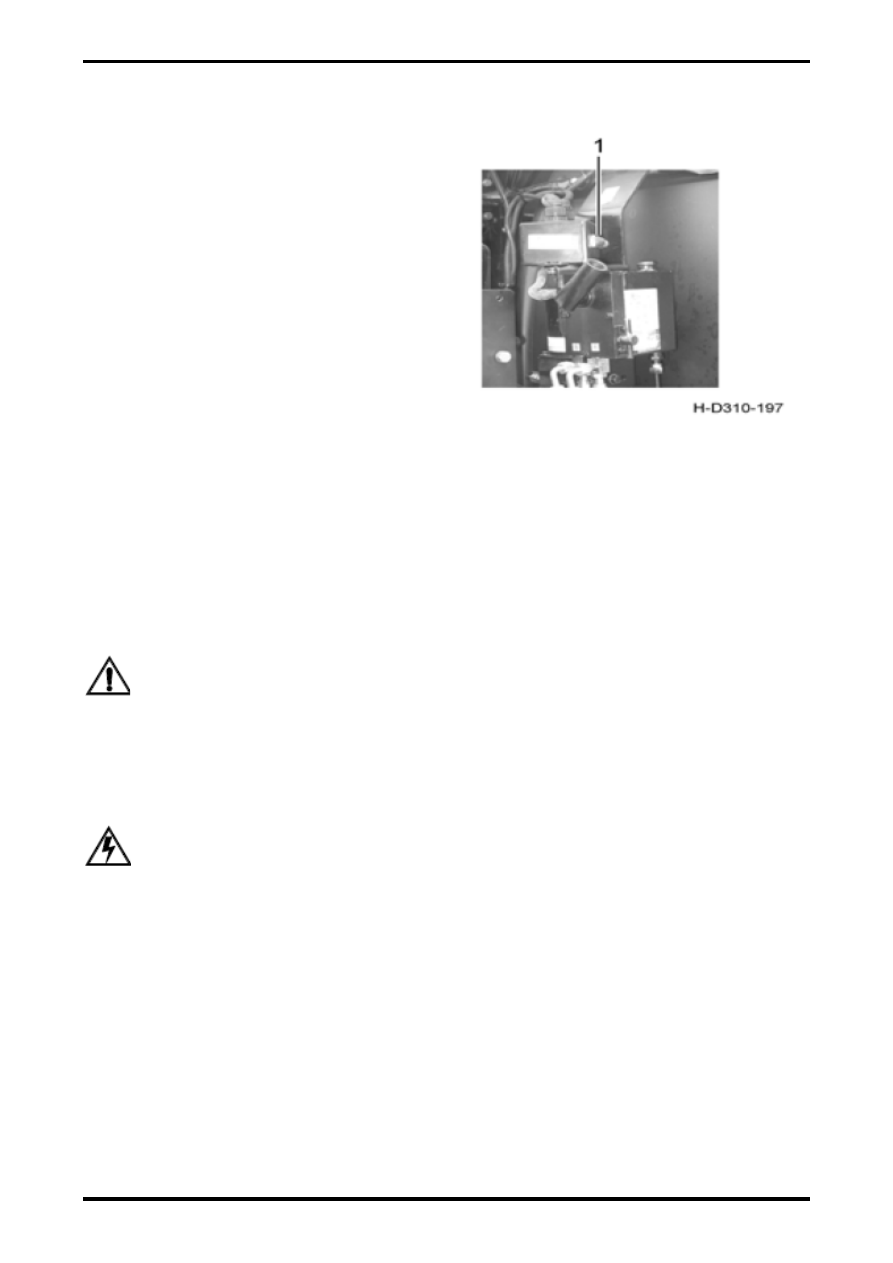

Лампа для обслуживания

Огнетушитель

Огнетушитель

находится

под

сидением

пассажира.  Конкретные  эксплуатации  см.
указания на корпусе огнетушителя.



1.

Огнетушитель

Конструкция и операция



68



Опрокидывание кабины

Сравните конкретную конфигурацию закупленной продукции.



Внимание:

1.

Необходимо поставить автомобиль на ровную поверхность земли.

2.

Если  опрокидывание  кабины  осуществляется  в  помещении,  то  следует  обратить

внимание на достаток пространства.

3.

Повторно  убедиться  в  нахождении  рычага  управления  ручного  клапана  на  положении

торможения,  в  нахождении  рычага  управления  коробки  передач  на  нейтральном
положении, а также нужно подпереть шины треугольными подкладками.

4.

Убедиться  в  уборке  мелких  предметов  в  кабине,  необходимо  убирать  легко

выпадающие в ходе опрокидывания предметы.

Ручная

операция

по

опрокидыванию

кабины

1.

После  сдвижения  ручки  переключения  в

положение  (A)  вставить  качающийся  рычаг  в
коромысло

топливного

цилиндра,  качать

вверх-вниз,  запорный  крюк  гидравлической
защелки  автоматически  открывается,  в  это
время

кабина

медленно

поднимается.

Механизм

автоматической

блокировки

в

гидравлическом

цилиндре

может

предотвращать  падение  кабины  в  процессе
подъема.

После

перекидывания

центра

тяжести  кабины  через  точку  опоры  кабина
будет  автоматически  переворачиваться  до
нужного положения.

2.

Чтобы  спустить  кабину,  сдвигать  ручку

переключением  в  положение  (B),  вставить
качающийся  рычаг  в  коромысло  топливного
цилиндра, качать вверх-вниз. Так кабина может
медленно  спускаться.  Осевой  палец  в  задней
нижней части кабины автоматически впадает в
запорный  крюк  гидравлической  защелки  и
запирается полностью.



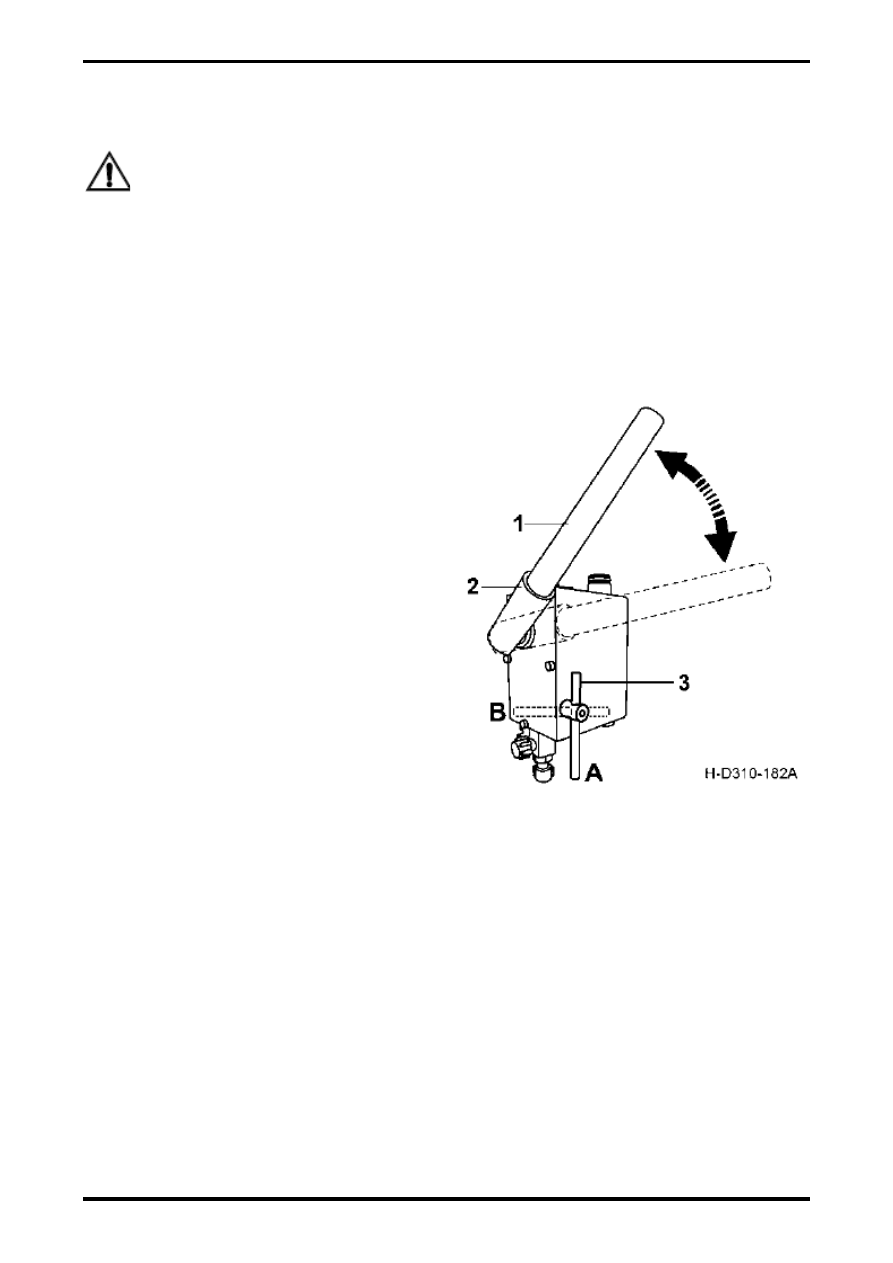

1.

Качающийся рычаг

2.

Ручка

гидравлического
цилиндра

3.

Ручка

переключения
гидравлического
цилиндра



Конструкция и операция

69



Электрическая

операция

по

опрокидыванию кабины

1.

После  сдвижения  ручки  переключения  в

положение  (A)  нажать  на  выключатель
электрического опрокидывания, запорный крюк
гидравлической

защелки

автоматически

открывается,  в  это  время  кабина  медленно
поднимается.

Механизм

автоматической

блокировки в гидравлическом цилиндре может
предотвращать  падение  кабины  в  процессе
подъема.

После

перекидывания

центра

тяжести  кабины  через  точку  опоры  кабина
будет  автоматически  переворачиваться  до
нужного положения.

2.

Чтобы  спустить  кабину,  сдвигать  ручку

переключением  в  положение  (B),  нажать  на
выключатель  электрического  опрокидывания.
Так  кабина  может  медленно  спускаться.
Осевой  палец  в  задней  нижней  части  кабины
автоматически  впадает  в  запорный  крюк
гидравлической

защелки

и

запирается

полностью.

Электрическое

опрокидывание

кабины

осуществляется  также  путем  опрокидывания
кабины  с  помощью  ручного  качающегося
рычага. Способ операции такой же, что ручное
опрокидывания кабины.



Внимание:

При  длительном  нажатии  и  удерживании
нажатым выключателя электрический насос
будет  автоматически  прекращать  работу
из-за

перегрева.

После

падения

температуры

нормальная

функция

восстанавливается.



Предупреждение:

1.

После  опрокидывания  кабины  строго

запрещено сдвигать ручку переключения.

2.

После  возвращения  кабины  в  прежнее

место необходимо обеспечить, чтобы ручка
переключения была в положении (B).

3.

В  процессе  опрокидывания  необходимо

перевернуть

кабину

до

необходимого

положения,

центр

тяжести

должен

перевернуться  через  точку  опоры  во
избежание скольжения кабины вниз.



1.

Электрическое опрокидывание кабины

Конструкция и операция



70





Добавление топлива

Открыть  крышку  топливного  бака,  добавить
чистое  топливо  с  установленной  маркой.
Количество  добавленного  топлива  не  должен
превышать 95% от емкости бака.



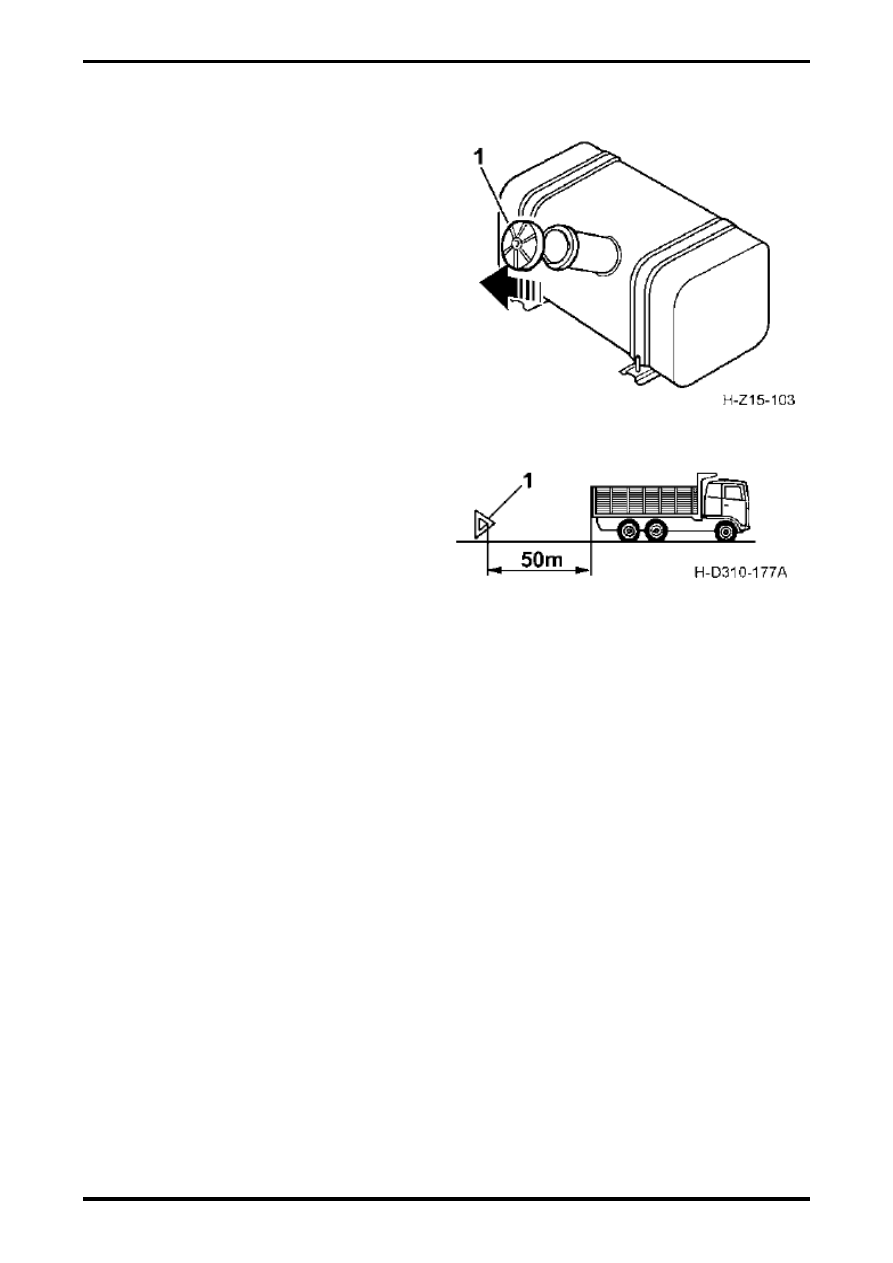

1.

Крышка топливного бака

Треугольный предупреждающий знак

Треугольный

предупреждающий

знак

поставлен  в 50 метров  от  остановленного
автомобиля  так,  чтобы  водитель  едущего
позади автомобиля мог легко видеть.



1.

Треугольный предупреждающий знак
