Dongfeng шасси серии DFL3251AW1. Руководство - часть 18

Конструкция и операция

63

Комплексный извещатель

Функция детектирования заднего фонаря

При  возникновении  выключении  цепи  нити  накала  в  любой  из  задней  противотуманной  фары,
задней  лампы  положения  и  стоп-сигнала  загорается  индикаторная  лампа  детектирования  нити
накала  в  приборе.  Данная  функция  служит  для  напоминания  водителя  о  рабочем  состоянии
заднего  фонаря.  Данная  функция  служит  для  напоминания  водителя  о  рабочем  состоянии
заднего фонаря.

Функция аварийной сигнализации открытия двери

Когда лампа подфарника включается, к тому же любая из дверей открывается, и ключ зажигания
находится  в  положении  OFF,  зуммер  внутри  комбинированного  устройства  аварийной
сигнализации дает звук. Данная функция служит для напоминания водителя о закрытии двери во
время выхода из автомобиля.

Многофункциональный зуммер

Аварийная сигнализация о дифференциале

При нажатии на выключатель дифференциала механизм блокировки дифференциала начинает
действовать,  многофункциональный  зуммер  сигнализирует  об  опасности.  при  выезде  с
поврежденной  линией  необходимо  своевременно  выключить  выключатель  дифференциала.
Иначе это приведет к повреждению дифференциала и серьезному износу шин.

Аварийная сигнализация о подъеме

При  нажатии  на  выключатель  подъема  многофункциональный  зуммер  сигнализирует  об
опасности. Сила звука сигнализации - 75dB, звук сигнализации – один долгий звук и один краткий
звук. Зуммер напоминает водителю, что нужно обратить внимание на безопасность.

Аварийная сигнализация о отборе мощности

При нажатии на выключатель отбора мощности многофункциональный зуммер сигнализирует об
опасности,  напоминая  водителю,  что  если  не  нужно  использовать  выключатель,  следует
своевременно выключить выключатель отбора мощности. Сила звука сигнализации - 75dB, звук
сигнализации – один долгий звук и три кратких звука.

Аварийная сигнализация о резервном сигнале

При включенном резервном сигнале многофункциональный зуммер сигнализирует об опасности.
Сила звука сигнализации - 75dB, звук сигнализации – один долгий звук и три кратких звука.

По  нисходящему  порядку  уровень  приоритета  зуммера  является:  дифференциал – подъем –
отбор мощности – резервной сигнал.

Конструкция и операция



64



Центральная распределительная коробка

При  замене  плавкого  предохранителя  или  реле  необходимо  уточнить  нагрузку  используемого
плавкого предохранителя или реле. Через отметки на таблице центральной распределительной
коробки найти соответствующий плавкий предохранитель или реле.

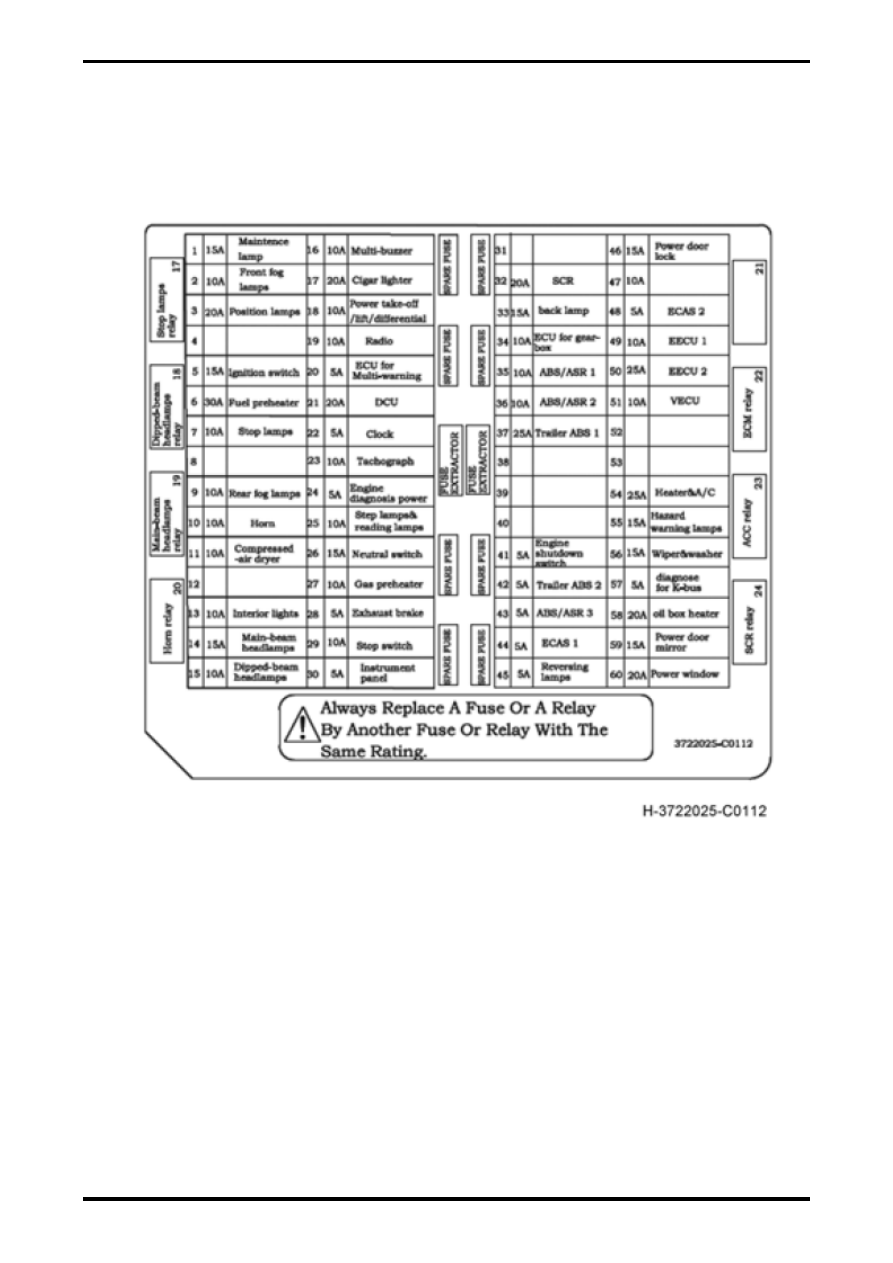

Таблица коробки плавкого предохранителя



Конструкция и операция

65

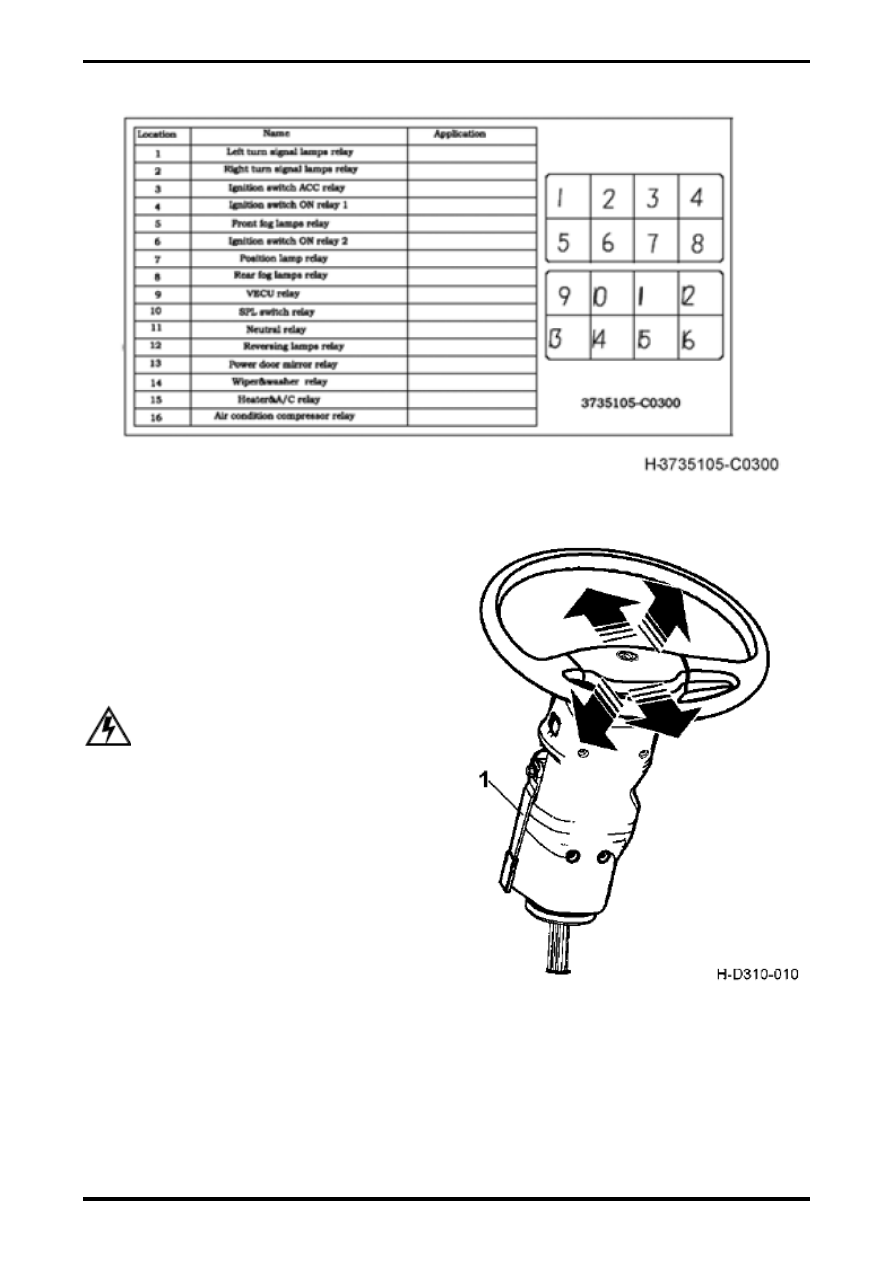

Таблица реле



Примечание: таблица реле находится во внутренней стороне среднего и нижнего
орудийного щита на стороне пассажира.

Регулировка рулевого колеса

При  сдвижении  вверх  установочной    ручки
рулевой  колонки  от  положения  блокировки
можно  провести  регулировку  вверх-вниз  и
регулировку

угла

вперед-назад.

После

достижения  комфортного  положения  снова
возвращать  установочную  ручку  в  положение
блокировки.



Предупреждение:

Строго запрещено регулировать  положение
рулевого

колеса

в

ходе

движения

автомобиля.

1.

Положение блокировки установочной ручки

рулевой колонки

Конструкция и операция



66

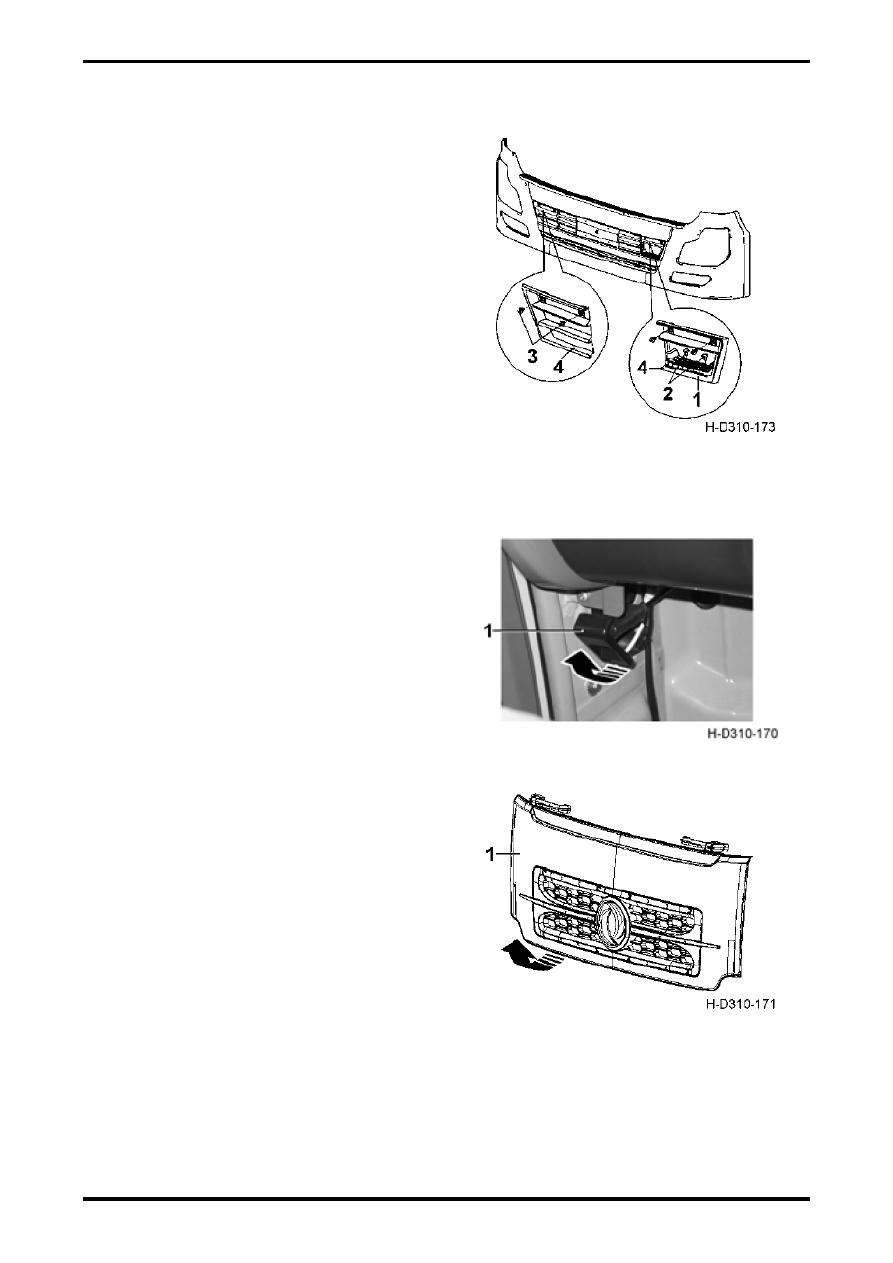

Буксирный крюк

Перед  использованием  буксирного  крюка
необходимо демонтировать крышку буксирного
крюка.  Конкретные  операции  заключаются  в
следующем:

Способ демонтажа крышки буксирного крюка на
стороне водителя

1.

Снять  два  болта  в  маленькой  педали  с

помощью отвертки, вынуть педаль.

2.

Вращать  хомут  в  крышке  буксирного  крюка

на 45 градусов с помощью шлицевой отвертки,
снять крышку буксирного крюка.

Для  демонтажа  крышки  крюка  на  стороне
пассажира

только

нужно

осуществить

вышеизложенный второй шаг.

После

использования

буксирного

крюка

установить  крышку  по  обратному  порядку
вышеизложенного процесса.



1.

Маленькая педаль

2.

Болт

3.

Хомут

4.

Крышка буксирного

крюка



Передний защитный щит

Открытие переднего защитного щита

Ручка  замка  переднего  защитного  щита
находится в кабине, в нижней части приборного
пульта на стороне водителя.

1.

Чтобы  открыть  передний  защитный  щит,  в

кабине  тянуть  вверх  ручку  замка  защитного
щита.



1.

Ручка замка защитного щита

2.

Вне  кабины  открыть  наружу  передний

защитный щит.



1.

Передний защитный щит
