Конструкция и операция

59

4.

Нажатие на кнопку возврата в исходное положение (RST) позволяет ликвидировать некоторые

записанные содержания.



Внимание:

1.

Для  диска U или  карты SD формат  загрузки  является MP3, другие  форматы  не

поддерживаются.

2.

При загрузке можно прямо вставить диск U во внешний интерфейс диска U компьютера

для  проведения  загрузки.  Для  компьютера  без  интерфейса SD Вы  можете  вставить
кардридер в карту SD, а затем вставить в интерфейс диска U компьютера для проведения
загрузки.

3.

Строго  запрещено  вставить  и  соединить  жесткий  диск  емкостью  выше 2G с  данной

машиной.

Функция панели

Некоторые  кнопки  проектированы  как  комбинированные  кнопки.  Разные  управления
осуществляются двумя способами: кратковременным нажатием и длительным нажатием:

Кратковременное нажатие – ручное нажатие на кнопку, разжатие руки в течение 1 сук.

Длительное нажатие – ручное нажатие на кнопку, разжатие руки в течение более 2 сук.

1.

Кнопка выключателя питания/управления громкости

Длительное  нажатие  на  данную  кнопку  позволяет  закрыть  питание.  Для  данной  машины
проектирован режим открытия нажатием на любую кнопку, то есть при нажатии на любую кнопку
на  панели  можно  открыть  питания  главной  машины,  при  этом  загорается  монитор,  к  тому  же
показываемое состояние является состоянием перед закрытием машины.

a.

При вращении можно увеличить или уменьшить громкость.

b.

Как  в  рабочем  состоянии  прием  радиоволны,  так  и  в  рабочем  состоянии  воспроизведения

звука,  для  данной  машины  с  помощью  кратковременного  нажатия  на  данную  кнопку  можно
реализовать следующие циркуляционную установку:



Когда на экране показывается какая-то функция, нажать на поворотную кнопку, и данная функция
будет  увеличиваться  или  уменьшаться  по  мере  Вашей  регулировки.  Для  VOL  максимальное
показание – 32, BAS, TRE – плюс и минус 7 соответственно, BAL - плюс и минус 5.

2.

Кнопка автоматического поиска станций/просмотра -AP.S/просмотра

При  приеме  радиоволны  кратковременное  нажатие  на  данную  кнопку – просмотр,  передача  и
предварительная  установка  радиостанций.  Длительное  нажатие  на  данную  кнопку –
автоматический поиск радиостанций и последовательное сохранение в соответствующем месте
радиостанции.  При  воспроизведении  песен  MP3  нажатие  на  данную  кнопку – просмотр  и
воспроизведение первых 10 сек каждой песни, повторное нажатие – аннулирование просмотра.

3.

Кнопка модели/диапазона -BAND

Кратковременное  нажатие  на  данную  кнопку  позволяет  переключить  на  диапазон  FM  приема
радиоволны.  Повторное  нажатие  на  данную  кнопку  позволяет  переключить  на  диапазон
амплитудной модуляции AM.

4.

Кнопка переключения модели -MODE

Разовое

кратковременное

нажатие

Повторное разовое

кратковременное

нажатие

Повторное разовое

кратковременное

нажатие

Повторное разовое

кратковременное

нажатие

VOL (

регулировка

огромности)

BAS (

регулировка низкой

звуковой частоты)

TRE (

регулировка верхней

частоты)

BAL (

плавная регулировка левого и правого

каналов звука)

Конструкция и операция



60



Нажатие на данную кнопку позволяет переключиться между приемом радиоволны, картой SD и
USB.



5.

Кнопка беззвучного режима/звуковой частоты/установки меню

a.

При нажатии на данную кнопку можно закрыть звук, можно повторно открыть при нажатии на

любую кнопку, не заключая (PWR).

b.

Длительное нажатие на кнопку MUTE позволяет реализовать выбор следующих функций:



·

Когда  на  экране  показывается  DSP OFF,  кнопка  VOL  может  выполнять  следующую

циркуляцию модели звукового эффекта:



Если  Вы  выбрали  какую-нибудь  модель  звукового  эффекта  и  не  вращали  кнопку  VOL,  значит,
выбрали данную модель звуковой эффект.

●

Когда  на  экране  показывается  DSP OFF,  при  вращении  кнопки  VOL,  слышится  щелканье

ключа, то есть в ходе нажатия на любую кнопку слышится звук «ди». При повторном вращении
кнопки VOL не слышится звук «ди».

●

Когда на экране показывается DSP OFF, при вращении VOL, открылся тяжелый низкий тон,

при этом на правой верхней части экрана показывается LOUD. При повторном вращении кнопки
VOL

закрылся тяжелый низкий тон, при этом на правой верхней части экрана исчез LOUD.

6.

Выбор песен MP3 предыдущая песня/следующая песня

Выбор  следующей  песни/предыдущей  песни:  при  воспроизведении  звука  и  наличии  звука
кратковременное  нажатие  на  кнопку  «предыдущая  песня»  возвращается  в  предыдущую  песню;
кратковременное нажатие на кнопку «следующая песня» выбирается следующая песня.

●

При приеме радиоволны кратковременное нажатие на кнопку «следующая песня» позволяет

одноступенчатый  поиск  радиостанций  вниз,  длительное  нажатие  позволяет  автоматический
поиск  вниз.  При  выборе  какой-нибудь  радиостанции  длительное  нажатие  на  кнопку
соответствующей цифры можно записать радиостанцию в данную кнопку.

●

При  приеме  радиоволны  кратковременное  нажатие  на  кнопку  «предыдущая  песня»

позволяет  одноступенчатый  поиск  радиостанций  вверх,  длительное  нажатие  позволяет
автоматический  поиск  вверх.  При  выборе  какой-нибудь  радиостанции  длительное  нажатие  на
кнопку соответствующей цифры можно записать радиостанцию в данную кнопку.

7.

Кнопка восстановления -RTS

Разовое длительное

нажатие на MUTE

Повторное нажатие в

течение 3 сек.

Повторное нажатие в

течение 3 сек.

Двукратное нажатие на MUTE в

течение 3 сек.

ROCK (

рок)

Вращение VCL



Вращение

VCL

Вращение

VCL

Вращение

VCL

FLAT (

плоский)

POP (

популярный)

CLASS (

классический)

Показание DSP OFF на

экране

(

закрытие модели

звукового эффекта)

Конструкция и операция

61

a.

Перед первым использованием данной машины или после замены аккумулятора автомобиля

необходимо нажать на кнопку восстановления.

b.

Если бы по чистой случайности Вы запутанно регулировали программу данной машины, тоже

можно восстановить нормальное состояние программы путем нажатия на кнопку восстановления.

c.

В связи с тем, что данная кнопка в обычное время редко использована, она проектирована не

выступающей на панели. Вы можете вставить подобный зубочисткой предмет в дырочку кнопки
RST

и нажать, тогда можно восстановить ее в прежнее место.

8.

Кнопка выбора радиостанций -(1-6)

a.

При  приеме  радиоволны  кратковременное  нажатие  на  данную  кнопку  позволяет  выбирать

соответствующую  радиостанцию.  При  ручном  поиске  радиостанций  длительное  нажатие
позволяет записать текущую станцию в соответствующую кнопку.

b.

При воспроизведении звука:

Кнопка  “1”:  нажатие  на  данную  кнопку – приостановка,  повторное  нажатие – восстановление
воспроизведения.

Кнопка “2”: нажатие на данную кнопку – просмотр и воспроизведение первых 10 сек каждой песни,
повторное нажатие – аннулирование просмотра и воспроизведение.

Кнопка “3”: нажатие на данную кнопку – повторное воспроизведение отдельной песни, повторное
нажатие – повторное  воспроизведение  целого  файла,  еще  раз  повторное  нажатие –
аннулирование повторного воспроизведения.

Кнопка  “4”:  нажатие  на  данную  кнопку – воспроизведение  в  случайном  порядке,  повторное
нажатие – аннулирование воспроизведения в случайном порядке.

Кнопка “5”: нажатие на данную кнопку – переключение на предыдущий файл (то есть в карте SD
или диске U существуют многочисленные файлы).

Кнопка “6”: нажатие на данную кнопку – переключение на следующий файл (то есть в карте SD
или диске U существуют многочисленные файлы).

9.

Интерфейс USB

При  использовании  необходимо  легко  отщелкнуть  защитную  крышку  и  вращать  ее  в  левую
сторону рота машины. При полном обнаруженном интерфейсе USB можно вставить диск U или
линю  данных.  Рекомендуется  использовать  линю  данных,  потому  что  так  можно  уменьшить
частоту вставления и вытаскивания для интерфейса USB, что продлить срок службы интерфейса
USB.

10.

Интерфейс карты SD

Можно вставить карту SD для воспроизведения.

11.

Дисплейный экран

Можно показывать текущее состояние информации воспроизведения.

Внутреннее зеркало заднего вида

Внутреннее  зеркало  заднего  вида  может  быть
регулировано под произвольным углом.



Конструкция и операция



62

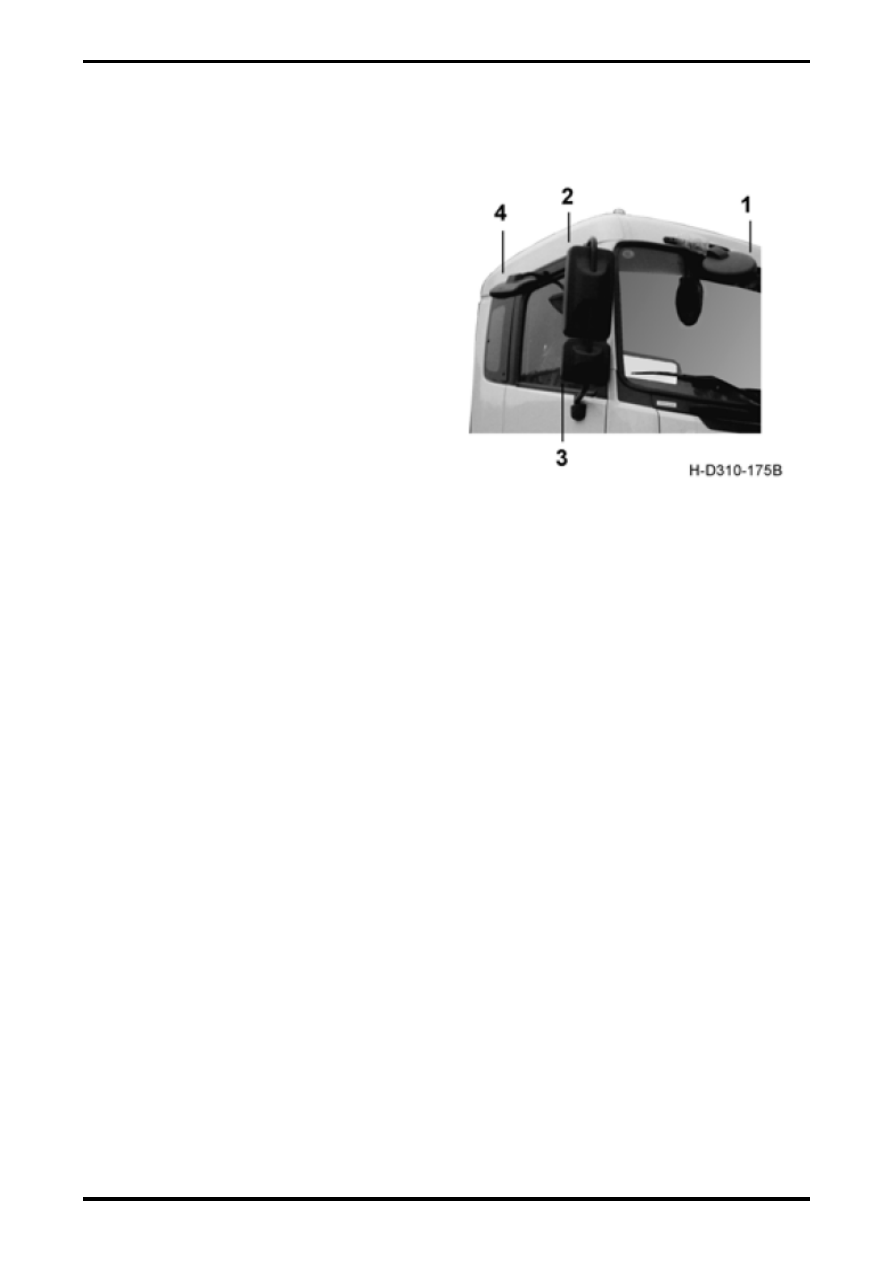

Зеркало  заднего  вида  и  дополнительное
зеркало

На  обеих  сторонах  кабины  установлены
наружные  зеркала  заднего  вида.  Переднее
дополнительное

зеркало,

широкоугольная

линза, зеркало заднего вида с отменой мертвой
зоны

только

установлены

на

стороне

пассажира.  На  стороне  водителя  может  быть
установлена

широкоугольная

линза

по

желанию.

Водитель

может

регулировать

зеркало заднего вида, широкоугольную линзу и
дополнительное  зеркало  с  целью  достижения
оптимального  эффекта  заднего  вида  и  обзора
вниз

Европейский тип



1.

Переднее

дополнительное
зеркало

2.

Внешнее зеркало

заднего вида

3.

Широкоугольная

линза

4.

Зеркало заднего

вида с отменой
мертвой зоны
