Рычаги

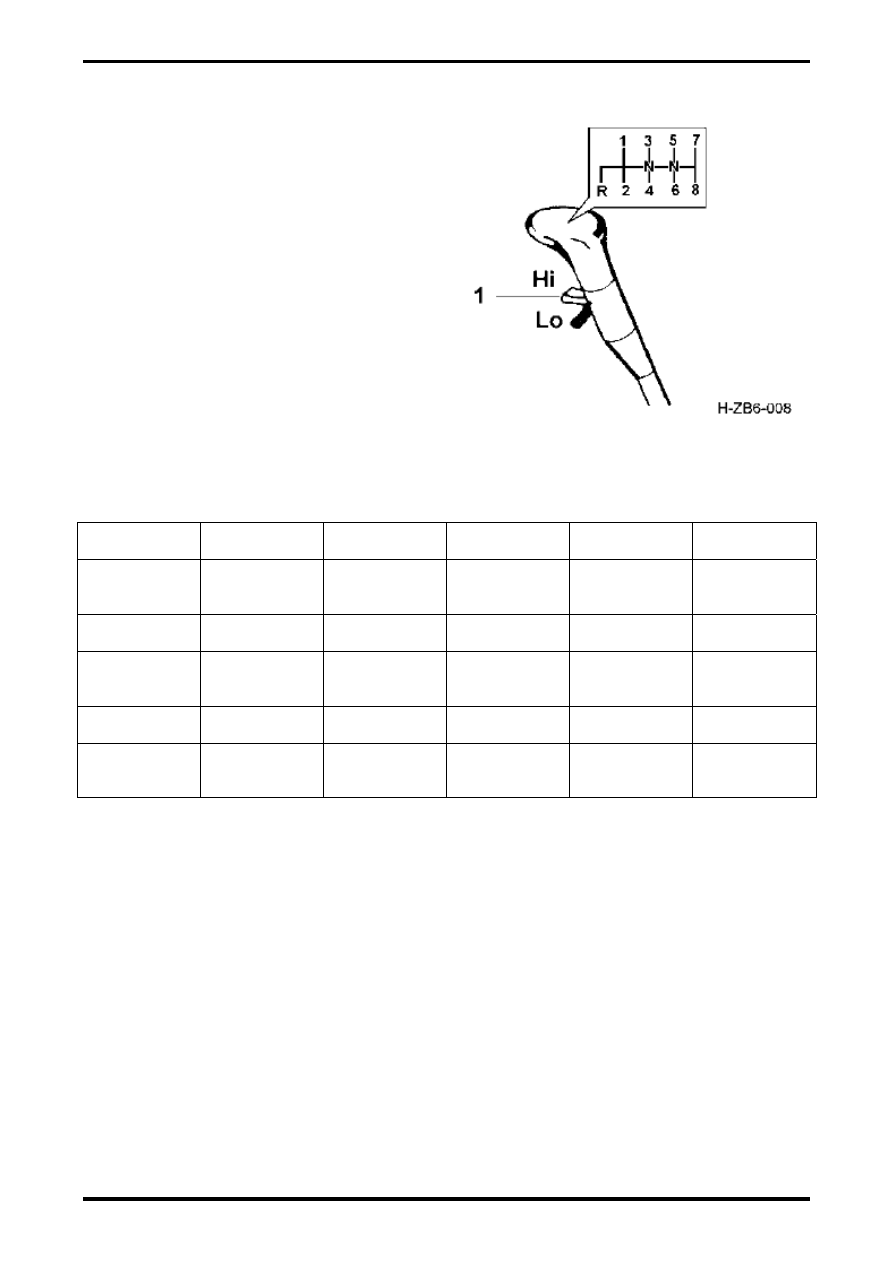

Рычаг управления коробкой передач

Положение коробки передач ZF16 показано на
рисунке  H-ZB6-008.  Полностью  нажать  на
педаль  сцепления  и  тянуть  выключатель
половины  передачи  в  рычаге  управления
коробкой  передач,  тогда  можно  изменять
скорость  на  половине  передачи.  Тянуть  вверх
(Hi) –

выбрать    выше  половины  передачи,  а

нажать  вниз (Lo) – выбрать  ниже  половины
передачи.  При  переключении  коробки  передач
необходимо  полностью  нажать  на  педаль
сцепления.  Переключение  между  передачей
для  движения  вперед  и  передачей  для
движения  назад  осуществляется  только  при
полной  остановке  автомобиля.  При  сдвижении
рычага переключения передач в положение “R”
(

передача  заднего  хода)  загорается  фонарь

заднего  хода,  в  то  же  время  зуммер  заднего
хода дает сигнализацию.



1.

Выключатель половины передачи



1-L

1-H

2-L

2-H

3-L

3-H

 1-

ая

передача

 2-

ая

передача

 3-

ья

передача

 4-

ая

передача

 5-

ая

передача

 6-

ая

передача

4-L

4-H

5-L

5-H

6-L

6-H

 7-

ая

передача

8-

ая передача 9-ая передача

10-

ая

передача

11-

ая

передача

12-

ая

передача

7-L

7-H

8-L

8-H





13-

ая

передача

14-

ая

передача

15-

ая

передача

16-

ая

передача





Конструкция и операция



52





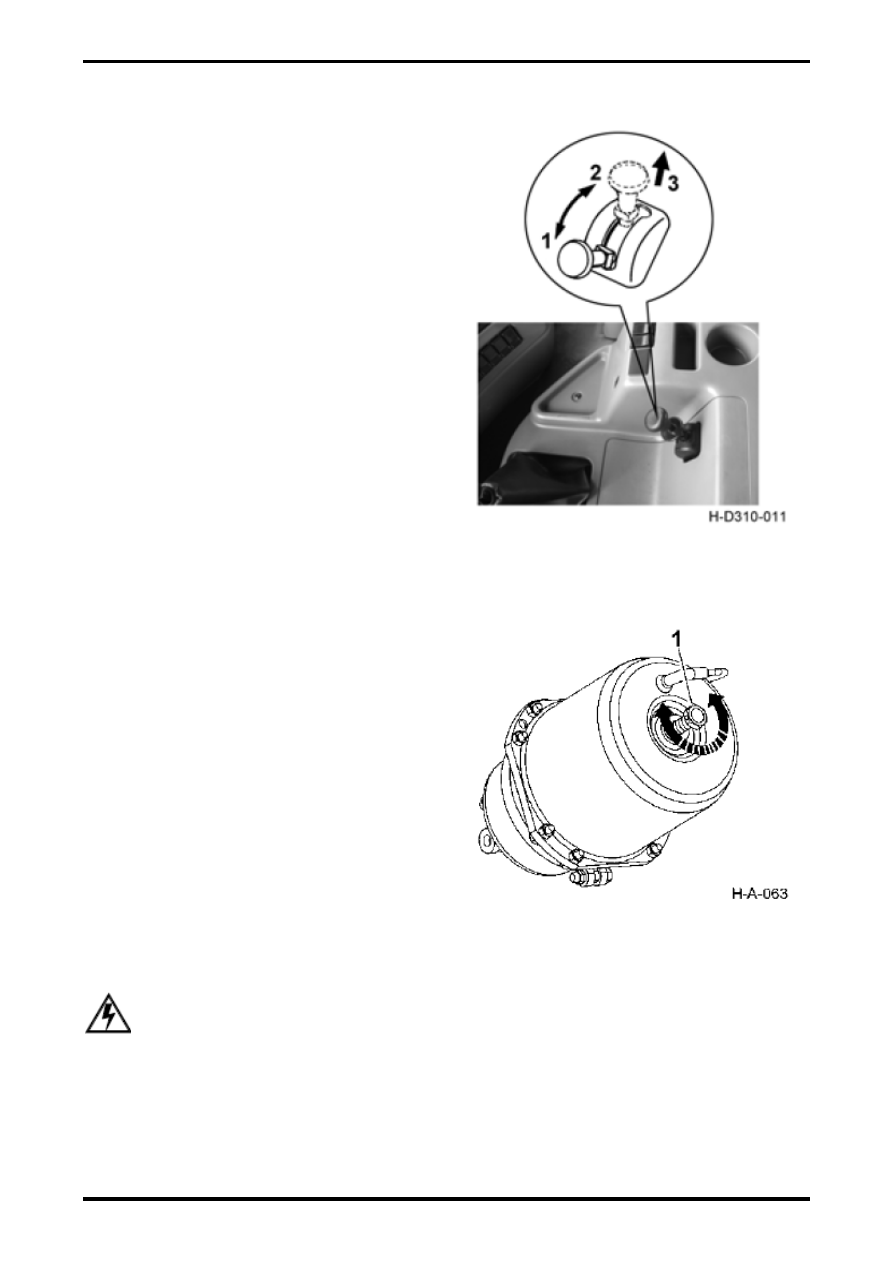

Рычаг управления ручного клапана
Камера

пружины,

управляемая

ручным

клапаном,  действует  на  тормозной  механизм
средней  и  задней  осей  и  может  быть
применен для ручного тормоза или аварийного
тормоза. При проведении ручного тормоза или
аварийного

тормоза

сдвигайте

рычаг

управления  ручного  клапана  до  положения
блокировки. При начале движения автомобиля
и  разблокировки  тормоза  тянуть  вверх  рычаг
управления, рычаг управления возвращается в
положение разблокировки тормоза.



1.

Вперед -

разблокировка
2.

Назад -

торможение

3.

Вверх - натяжение



Способ разблокировки пружинного тормоза
Если

нет

возможности

разблокировки

стояночного    тормоза  и  начала  движения
автомобиля,  то  это  может  быть  вызвано  тем,
что

пружинный

тормоз

автоматически

действует

из-за

снижения

давления

в

пружинной  тормозной  камере.  В  таком  случае
сначала

необходимо

проверить

систему

трубопровода  или  клапаны  на  наличие  утечки
воздуха.  При  наличии  утечки  необходимо
своевременно роментировать.
Если

нет

возможности

разблокировки

стояночного    тормоза  и  начала  движения
автомобиля  в  связи  с  недостатком  давления
пружинного  тормоза,  можно  разблокировать
пружинный  тормоз  следующим  способом:
вращать  болт  разблокировки  пружинного
тормоза  до  упора  против  часовой  стрелки  с
помощью  гаечного  ключа,  и  так  можно  снять
торможение пружинного тормоза.



1.

Болт разблокировки пружинного тормоза



Предупреждение:

1.

Ручная  разблокировка  ручного  тормоза  пружинной  тормозной  камеры  применяется

только  в  аварийных  ситуациях.  Использование  автомобиля  без  ручного  тормоза  очень
опасно, это может вызвать несчастный случай с причинением телесных повреждений.
2.

После  этого  случая  необходимо  найти  причину  недостатка  давления  пружинного

тормоза  и  своевременно  ремонтировать.  После  устранения  неисправностей  необходимо
повторно устанавливать болты для восстановления функций ручного тормоза.

Конструкция и операция

53

Система принадлежностей

Сравните

конкретную

конфигурацию

закупленной продукции.

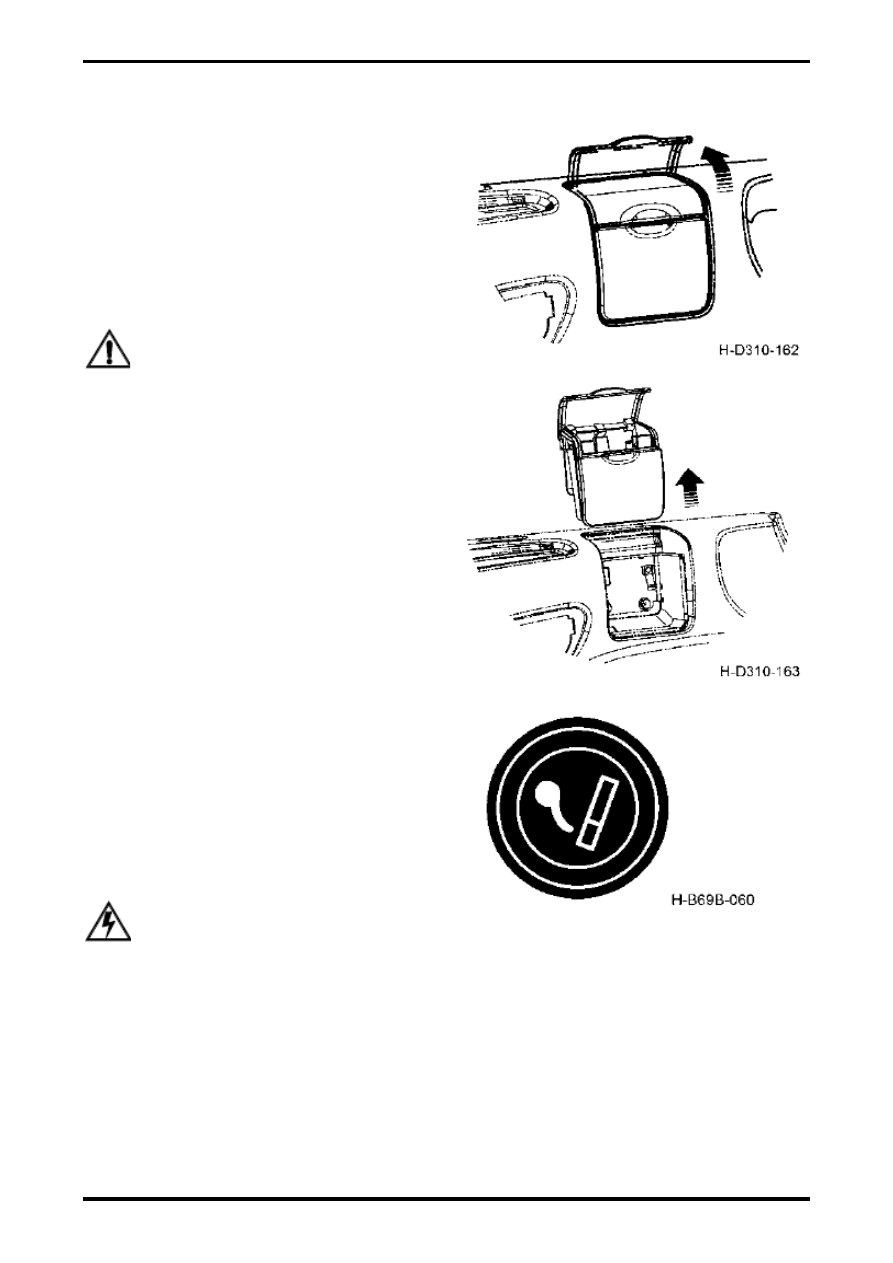

Пепельница

При

необходимости

использования

пепельницы открыть ее крышку в направлении
стрелки.

При  необходимости  очистки  сначала  открыть
крышку,

вынуть

целую

пепельницу

в

направлении стрелки.



Внимание:

Перед выходом из автомобиля обязательно
нужно закрыть пепельницу

Прикуриватель

При

необходимости

использования

прикуривателя прямо нажать на прикуриватель.
Подождать 10 сек. после разжатия руки. Когда
спираль  в  передней  части  прикуривателя
раскаляется,  прикуриватель  автоматически
отключается и возвращается в прежнее место.
При  этом  можно  вынуть  прикуриватель.  После
окончания  использования  положить  его  в
прежнее место.



Предупреждение:

Строго

запрещено

заставлять

прикуриватель

быть

во

включенном

состоянии  в  течение  длительного  времени.
Если  он  не  отскакивается  за  долгое  время,
то необходимо вынуть вручную.



Конструкция и операция



54





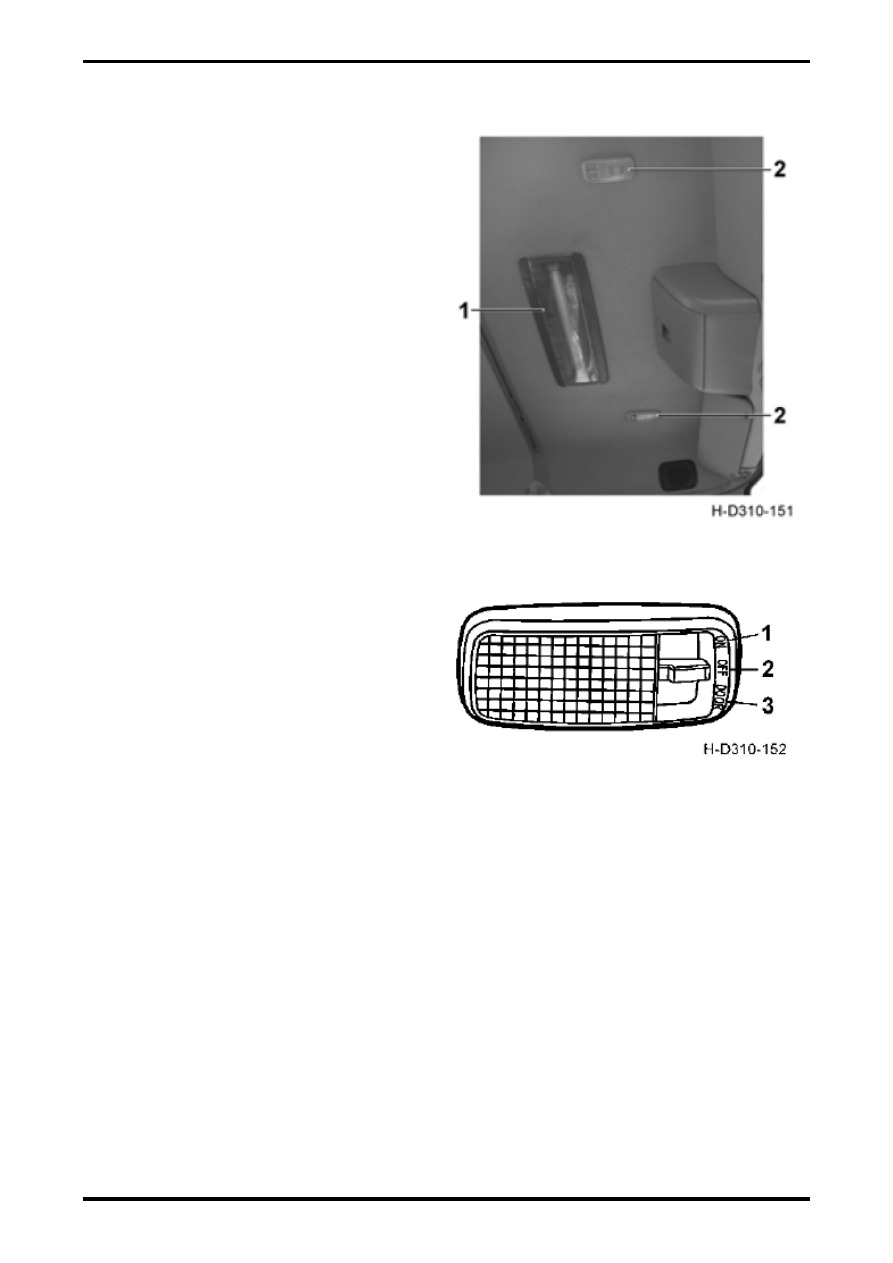

Флюоресцентная  лампа  (пригодна  для
кабины с плоской крышей)

Нажать

на

выключатель

внутреннего

потолочного  плафона  на  приборном  пульте,
заставить

выключатель

быть

состоянии

включенном,

при

этом

загорается

флюоресцентная  лампа.  При  выключенном
выключателе  огней  внутреннего  освещения
гаснет флюоресцентная лампа.



1.

Флюоресцентная

лампа

2.

Боковая лампа для

чтения



Боковая  лампа  для  чтения  (пригодна  для
кабины с плоской крышей)

Данная  лампа  установлена  в  верхней  части
кабины,  на  обеих  сторонах  флюоресцентной
лампы.

1.

Положение  1:  при  сдвижении  выключателя

до  положения  ON  загорается  боковая  лампа
для чтения.

2.

Положение  2:  при  сдвижении  выключателя

до  положения  OFF  гаснет  боковая  лампа  для
чтения.

3.

Положение  3:  при  сдвижении  выключателя

до  положения  DOOR  горение  и  погашение
левой  и  правой  боковых  ламп  для  чтения
контролируется

левым

и

правым

выключателями  двери  соответственно.  При
открытой  двери  загорается  соответствующая
боковая  лампа  для  чтения.  При  закрытой
двери  гаснет  соответствующая  боковая  лампа
для чтения.
