Dongfeng шасси серии DFL3251AW1. Руководство - часть 13





Конструкция и операция

43



В стороне водителя

Переключатель  в  стороне  пассажира:  данный
переключатель

служит

для

управления

электроподъемником стекол в правой    стороне
двери вверх или вних.



Предупреждение:

1.

В  процессе  подъема  электронного  окна

запрещается  высунуть  голову  и  руку  из
окна.

2.

Если появляется случай зажима тела или

других предметов между стеклом и дверной
рамой

в

процессе

подъема

окна

автомобиля

необходимо

немедленно

переместить стекло вниз и устранить зажим.



1.

Переключатель в стороне пассажира

Конструкция и операция



44



Система кондиционирования воздуха

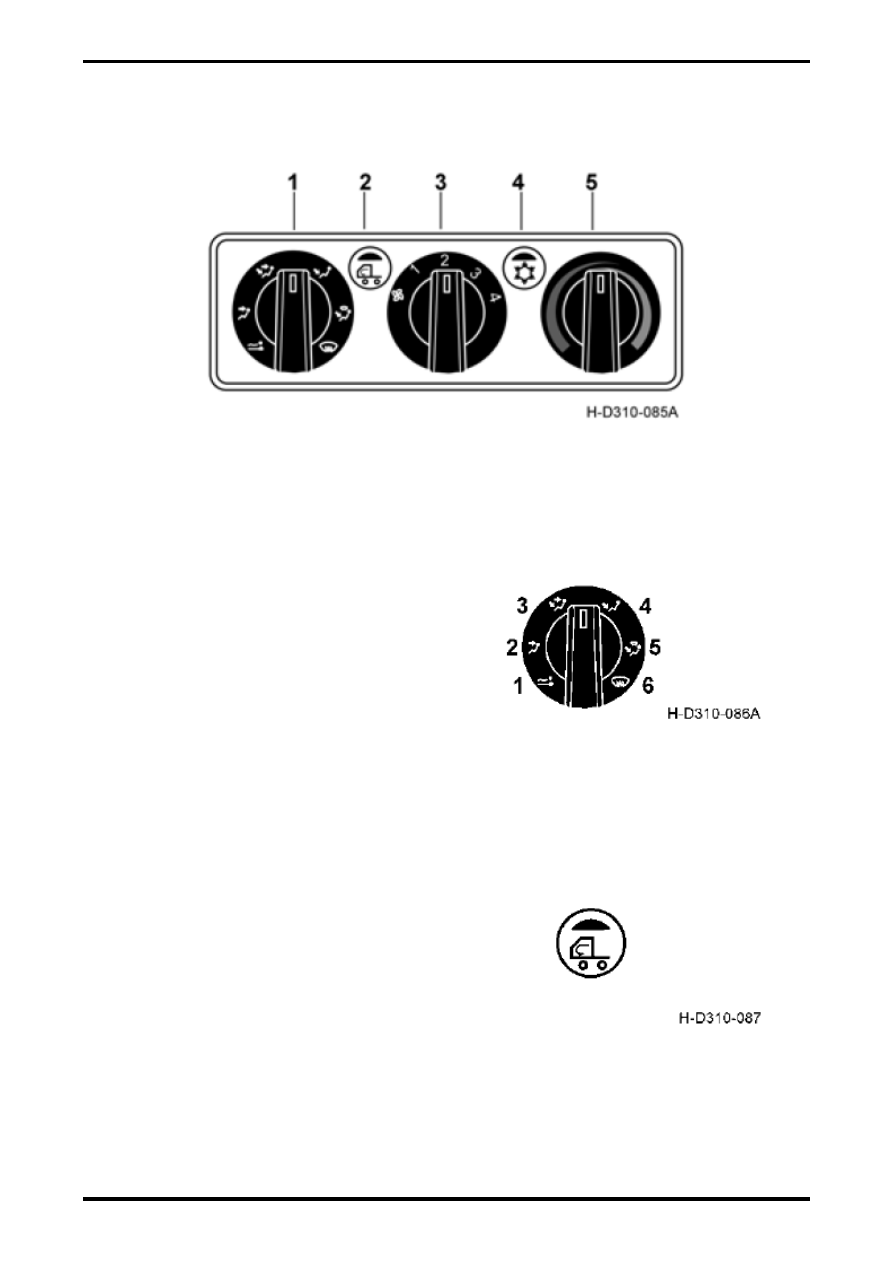

Контроллер кондиционера теплого воздуха



1.

Кнопка управления моделью

2.

Кнопка внутреней и внешней циркуляции

3.

Кнопка управления вентилятором

4.

Кнопка кондиционера

5.

Кнопка управления температурой





Кнопка управления моделью

1.

Положение для спальных мест: продувка для

спального  места  (пригодно  только  для
объемлющего приборного пульта).

2.

Положение для дутья лица: дутье лица.

3.

Положение для дутья лица и ног: совместное

дутье лица и ног.

4.

Положение для дутья ног: дутье ног

5.

Положение для дутья ног и для оттаивания и

рассеивания  тумана:  дутье  ног,  в  то  же  время
оттаивание и рассеивание тумана из стекла.

6.

Положение  для  оттаивания  и  рассеивания

тумана:  оттаивание  и  рассеивание  тумана  из
стекла.



Ручка внутренней и внешней циркуляции

Состояние  выключения  (при  отскакивании
гаснет  лампа):  естественная  вентиляция  (ввод
свежего внешнего воздуха)

Состояние включения (при нажатии загорается
лампа): циркуляция воздуха в помещении.



Конструкция и операция

45

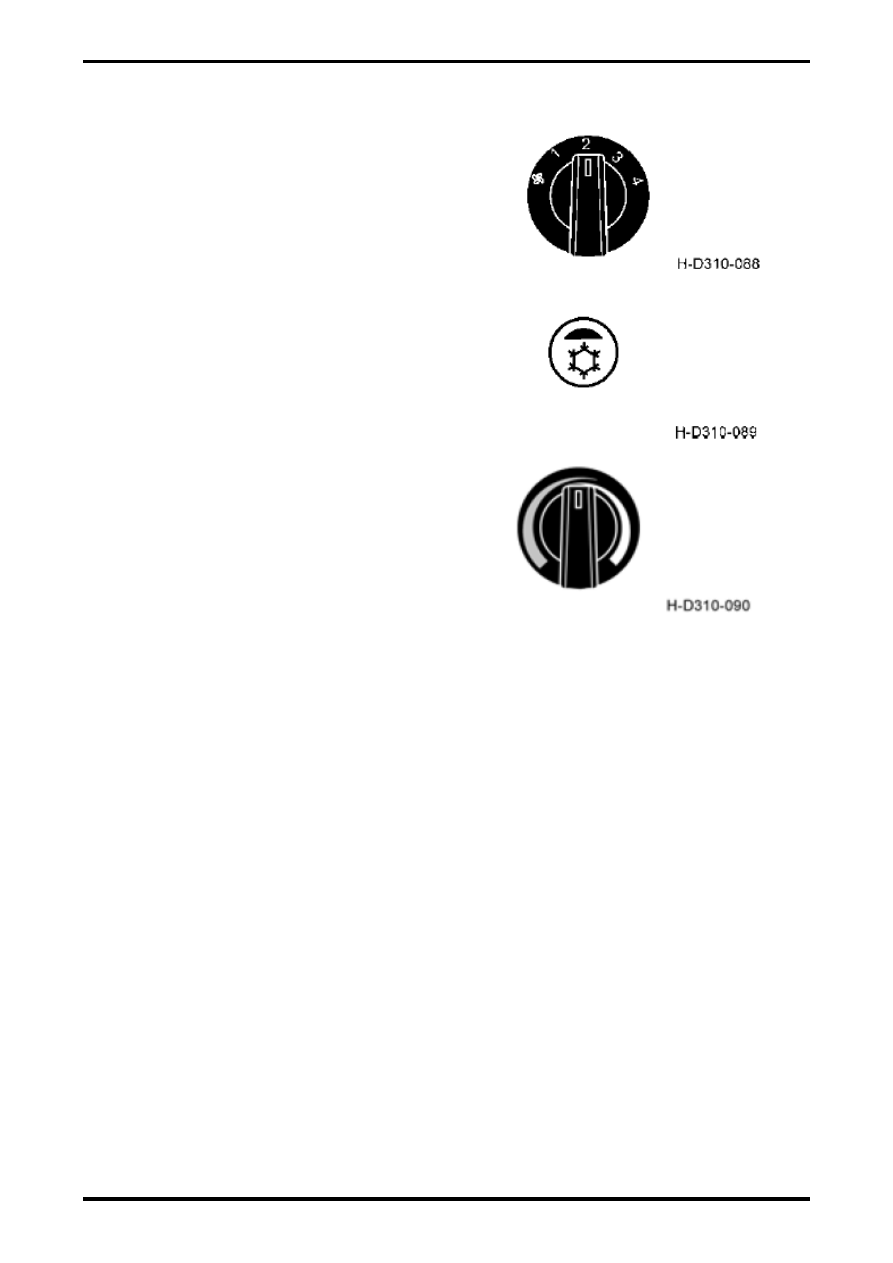

Кнопка управления вентилятором

Положение

вентилятора:

выключение

вентилятора

Другие

положения:

регулировка

частота

вращения

вентилятора

и

интенсивности

надуваемого  ветра  из  вентилятора,  имеется 4
положения,  чем  больше  число,  тем  выше
частота вращения.



Ручка кондиционера

Состояние  выключения  (при  отскакивании
лампа

гаснет):

производство

холода

(

компрессор работает).

Состояние  включения  (при  нажатии  лампа
загорается): без производства холода



Кнопка управления температурой

Левая

часть

(

красная

часть):

часть

производство тепла

Правая часть (синяя часть): часть производство
холода



Способ отопления

При

использовании

функции

отопления

выполняются следующие операции:

1.

Сдвижение кнопки управления температурой

в часть производства тепла.

2.

Сдвижение кнопки управления вентилятором

в  другие  положения,  не  включая  положения
вентилятора.

При

необходимости

увеличить

скорости

подъема

температуры

можно

принять

следующей меры:

1.

Сдвижение кнопки управления температурой

в

самый

левый

конец

(

положение

максимального производства тепла).

2.

Сдвижение  ручки  управления  вентилятором

в самую высокую скорость ветра.

3.

Нажатие  на  ручку  внутренней  и  внешней

циркуляции (поставление индикаторной лампы
в положение горения).

Способ производства холода

При  использовании  функции  производства
холода выполняются следующие операции:

1.

Сдвижение кнопки управления температурой

в часть производства холода.



Конструкция и операция



46



2.

Сдвижение  кнопки  управления  вентилятором  в  другие  положения,  не  включая  положения

вентилятора.
3.

Нажатие на кнопку кондиционера (поставление индикаторной лампы в положение горения).

При необходимости увеличить скорости подъема температуры можно принять следующей меры:
1.

Сдвижение  кнопки  управления  температурой  в  самый  правый  конец  (положение

максимального производства холода).
2.

Сдвижение кнопки управления вентилятором в более высокую скорость ветра.

3.

Нажатие  на  кнопку  внутренней  и  внешней  циркуляции  (поставление  индикаторной  лампы  в

положение горения).



Внимание:

1.

При  использовании  функции  производства  холода  сначала  запускайте  вентилятор,

затем  нажимайте  на  выключатель  кондиционера,  в  противном  случае  невозможно
стартовать  функцию  производства  холода  (индикаторная  лампа  на  выключателе
кондиционера не горит).
2.

При  выключении  кондиционера  сначала  нажимайте  на  выключатель  кондиционера

(

поставляйте  индикаторную  лампу  на  выключателе  кондиционера  в  положение

погашения),  через 2-3 минуты  выключайте  вентилятор.  Если  сначала  выключать
вентилятор, то необходимо одновременно выключить выключатель кондиционера.
3.

При  необходимости  повторного  включения  компрессора  кондиционера  после  его

выключения  необходимо  подождать 3-5 минут,  в  противном  случае  это  влияет  на  срок
службы компрессора.
Способ вентиляции
При использовании функции вентиляции выполняются следующие операции:
1.

Сдвижение кнопки управления температурой в часть производства холода.

2.

Сдвижение  кнопки  управления  вентилятором  в  другие  положения,  не  включая  положения

вентилятора.
Оттаивание и рассеивание тумана из ветрового стекла
Сдвигать  кнопку  управления  температурой  в  часть  производства  тепла,  вращать  кнопку
управления  моделью  в  положение  оттаивания  и  рассеивания  тумана,  удерживать  нажатой  и
включенной кнопку внутренней и внешней циркуляции, таким образом, выполняется оттаивание.
Сдвигать  кнопку  управления  температурой  в  часть  производства  холода,  вращать  кнопку
управления  моделью  в  положение  оттаивания  и  рассеивания  тумана,  удерживать  нажатой  и
включенной кнопку внутренней и внешней циркуляции, таким образом, выполняется рассеивание
тумана.
Особые замечания при использовании системы кондиционирования воздуха
1.


Отопительная  установка  нагревает  воздух  за  счет  температуры  охлаждающей  жидкости

двигателя,  поэтому  если  температура  охлаждающей  жидкости  не  высокая,  то  температуры
выдаваемого воздуха не будет высокой.
2.

При  остановке  двигателя  или  работе  двигателя  на  холостом  ходу  не  долго  используйте

отопительную  установку.  В  противном  случае  это  приведет  к  чересчур  большому  расходу
аккумулятора и повлияет на нормальное движение автомобиля.
3.

При  продолжительном  движении  на  низкой  скорости  не  забудьте  переключить  коробку

передачи  на  более  низкую  передачу  для  повышения  частоты  двигателя.  А  при  движении  на
сравнительно  длинный  подъем  тоже  напомните  переключить  на  более  низкую  передачу  для
уменьшения нагрузки двигателя.
4.

Если  сдвигать  кнопку  управления  температурой  в  часть  производства  холода,  то  объем

выдаваемого воздуха    уменьшается. В таком случае нажимайте на кнопку внутренней и внешней
циркуляции или увеличивайте объем воздуха.
5.

При  проведении  нагревании  в  помещении  необходимо  обеспечить,  чтобы  выключатель

кондиционера был в положении выключения. Так можно увеличить эффективность производство
тепла  и  уменьшить  расход  энергии  двигателя.  При  нажатии  на  выключатель  кондиционера –
выключатель  во  включенном  положении,  а  при  отскакивании  выключателя – в  выключенном
положении.
