Dongfeng шасси серии DFL3251AW1. Руководство - часть 7





Конструкция и операция

19

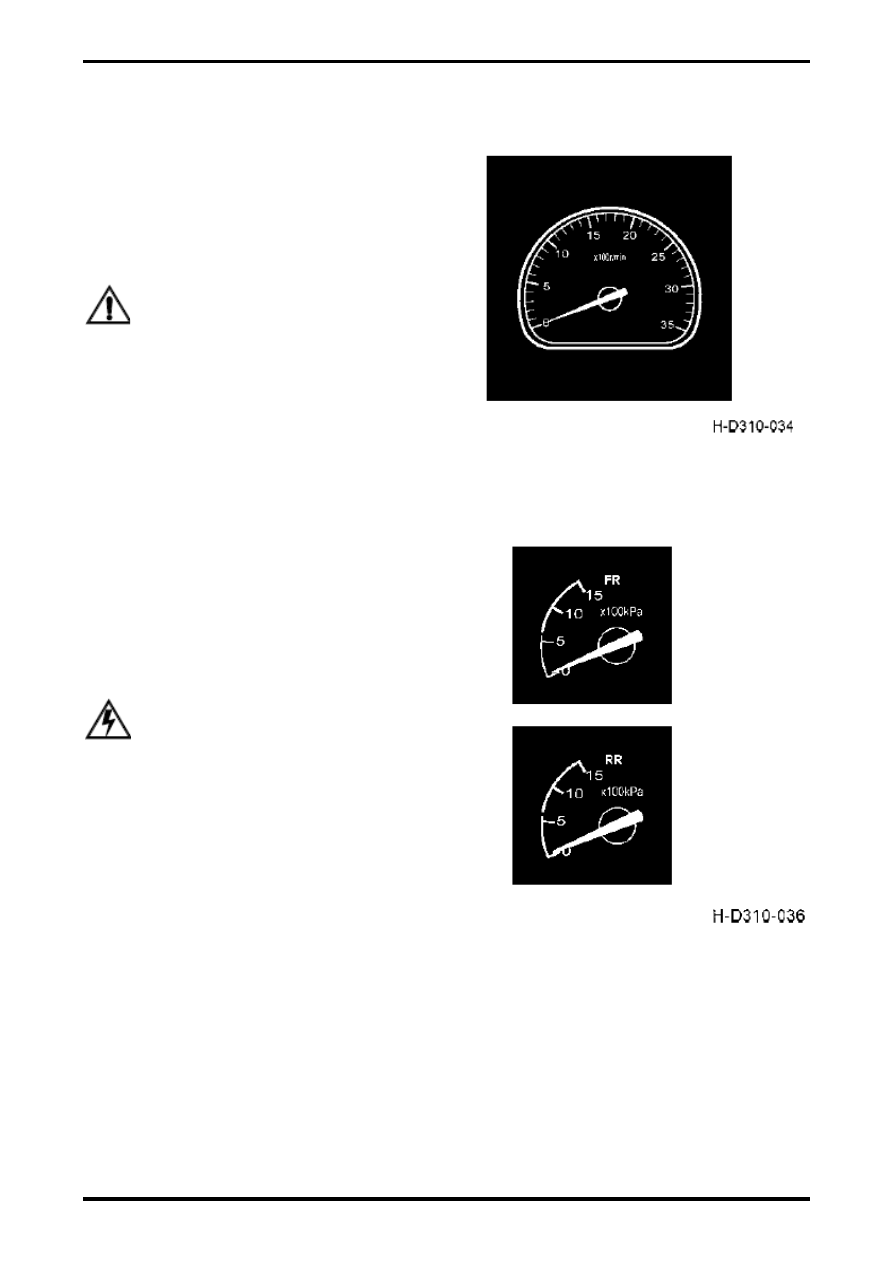

Тахометр двигателя



Стрела  тахометра  указывает  на  частоту
вращения двигателя за минуту. Зеленная зона
тахометр - экономическая  зона  скорости
движения

автомобиля,

красная

зона –

аварийная  зона  при  повышенной  частоте
вращения,  синяя  зона – зона  эффективного
тормоза двигателя.

Внимание:

Двигатель  серии ISLe Commins обладает
функцией  быстро  прогреть  двигатель.  В
случае  низкой  температуры  охлаждающей
жидкости,

после

успешного

запуска

двигателя,

двигатель

автоматически

прогревает  двигатель  при  повышенной
частоте вращения (выше частоты вращения
холостого    хода 700r/min), что  позволяет
температуре

охлаждающей

жидкости

быстро подниматься.



Барометр

Барометр  указывает  на  давление  воздуха  в
воздушном  баллоне.  Барометр  переднего
моста (отмечен знак FR) проверяет давление в
воздушном  баллоне  переднего  моста,  а
барометр  заднего  (среднего)  моста  (отмечен
знак RR) проверяет  давление  в  воздушном
баллоне заднего (среднего) моста.

Предупреждение:

в случае нахождения стрелы в зоне красной
зоны

запрещено

начало

движение

автомобиля.

1.

Барометр переднего моста

2.

Барометр (среднего) заднего моста

Конструкция и операция



20

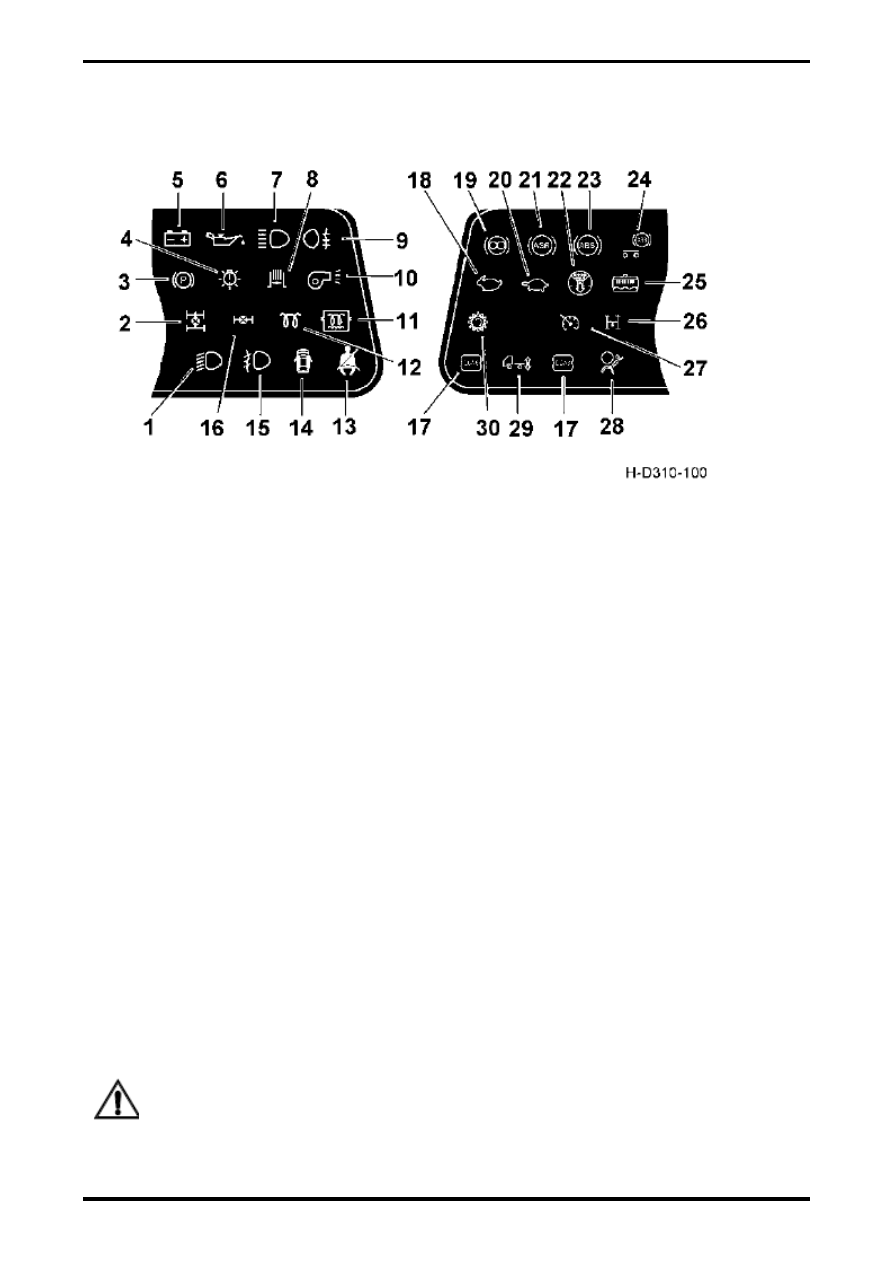

Индикация и сигнальная лампа

Сравните конкретную конфигурацию закупленной продукции.



1.

Индикаторная Фара ближнего света

2.

Индикаторная лампа межосевого механизма

блокировки дифференциала
3.

Индикаторная лампа ручного тормоза

4.

Сигнальная лампа детектирования нити

накала
5.

Индикаторная лампа незарядки

6.

Сигнальная лампа пониженного давления

машинного масла
7.

Индикаторная Фара дальнего света

8.

Индикаторная лампа торможения

выхлопными газами
9.

Индикаторная лампа задней

противотуманной фары
10.

Индикаторная лампа нагрева

воздухоосушителя
11.

Индикаторная лампа предварительного

нагрева топлива
12.

Индикаторная лампа предварительного

нагрева (выборочная установка)
13.

Индикаторная лампа ремня безопасности

14.

Сигнальная лампа открытия дверей

15.

Индикаторная лампа передней

противотуманной фары (не соединена)
16.

Индикаторная лампа межколёсного

механизма блокировки дифференциала

17.

Сигнальная лампа ECAS/сигнальная лампа

потери силы ECAS (не соединена)
18.

Индикаторная лампа высшей передачи

коробки передачи
19.

Индикаторная лампа тормоза-замедлителя

(

не соединена)

20.

Индикаторная лампа низкой передачи

коробки передачи (не соединена)
21.

Индикаторная лампа неисправности

системы ASR/индикаторная лампа мигающего
кода системы ABS
22.

Сигнальная лампа закупорки воздушного

фильтра
23.

Индикаторная лампа неисправности

системы ABS основного автомобиля
24.

Индикаторная лампа неисправности

системы ABS прицепа (не соединена)
25.

Индикаторная лампа пониженного уровня

воды
26.

Индикаторная лампа выхода мощности

двигателя (не соединена)
27.

Индикаторная лампа круиза

28.

Индикаторная лампа подушки безопасности

(

не соединена)

29.

Индикаторная лампа пневматической

подвески (не соединена)
30.

Индикаторная лампа отбора мощности





Внимание:

Рабочая индикаторная лампа и сигнальная лампа отличаются в зависимости от
разной конфигурации модели автомобиля.

Конструкция и операция

21

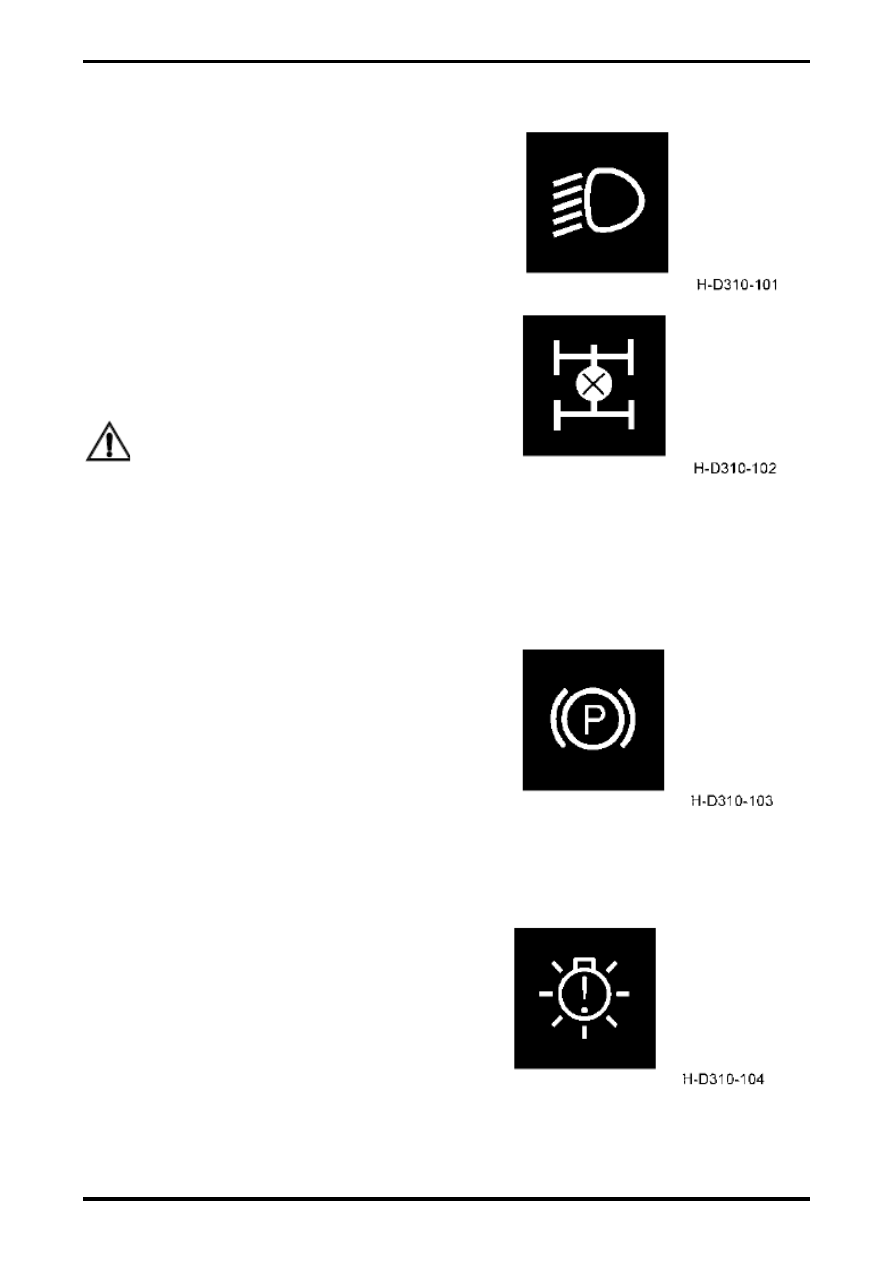

Индикаторная Фара ближнего света

Когда

комбинированный

выключатель

находится  в  положении  ближнего  света,
загорается данная индикаторная лампа.



Индикаторная лампа межосевого механизма
блокировки дифференциала

Когда

межосевой

механизм

блокировки

дифференциала

начинает

действовать,

загорается данная индикаторная лампа.



Внимание:

При  нормальном  движении  автомобиля
индикаторная лампа механизма блокировки
дифференциала  не  должна  гореть.  Строго
запрещено

использование

механизма

блокировки  дифференциала  в  течение
длительного  времени,  в  противном  случае
это

приведет

к

повреждению

дифференциала и серьезному износу шин.



Индикаторная лампа ручного тормоза

Когда  водитель  сдвигает  рычаг  управления
ручного

клапана

назад

до

положения

блокировки

тормоза,

загорается

данная

индикаторная  лампа,  напоминая  водителя  о
нахождении

автомобиля

в

тормозном

положении.  После  тяги  рычага  управления
вверх  до  положения  разблокировки  тормоза,
если давление ниже(540 ± 30) kPa, загорается
индикаторная лампа , иначе она погаснет. При
начале  движения  автомобиля  необходимо
убедиться в нахождении индикаторной лампы в
состоянии

тушения

и

в

разблокировке

стояночного пружинного тормоза.



Сигнальная  лампа  детектирования  нити
накала

В  случае  если  возникла  неисправность  нити
накала  в  любой  из  туманной  задней  лампы,
заднего  фонаря  и  лампы  тормозного  сигнала,
данная  лампа  загорается  (кроме  прицепа).
Данная  функция  служит  для  напоминания
водителя  о  рабочем  состоянии  заднего
фонаря.



Конструкция и операция



22

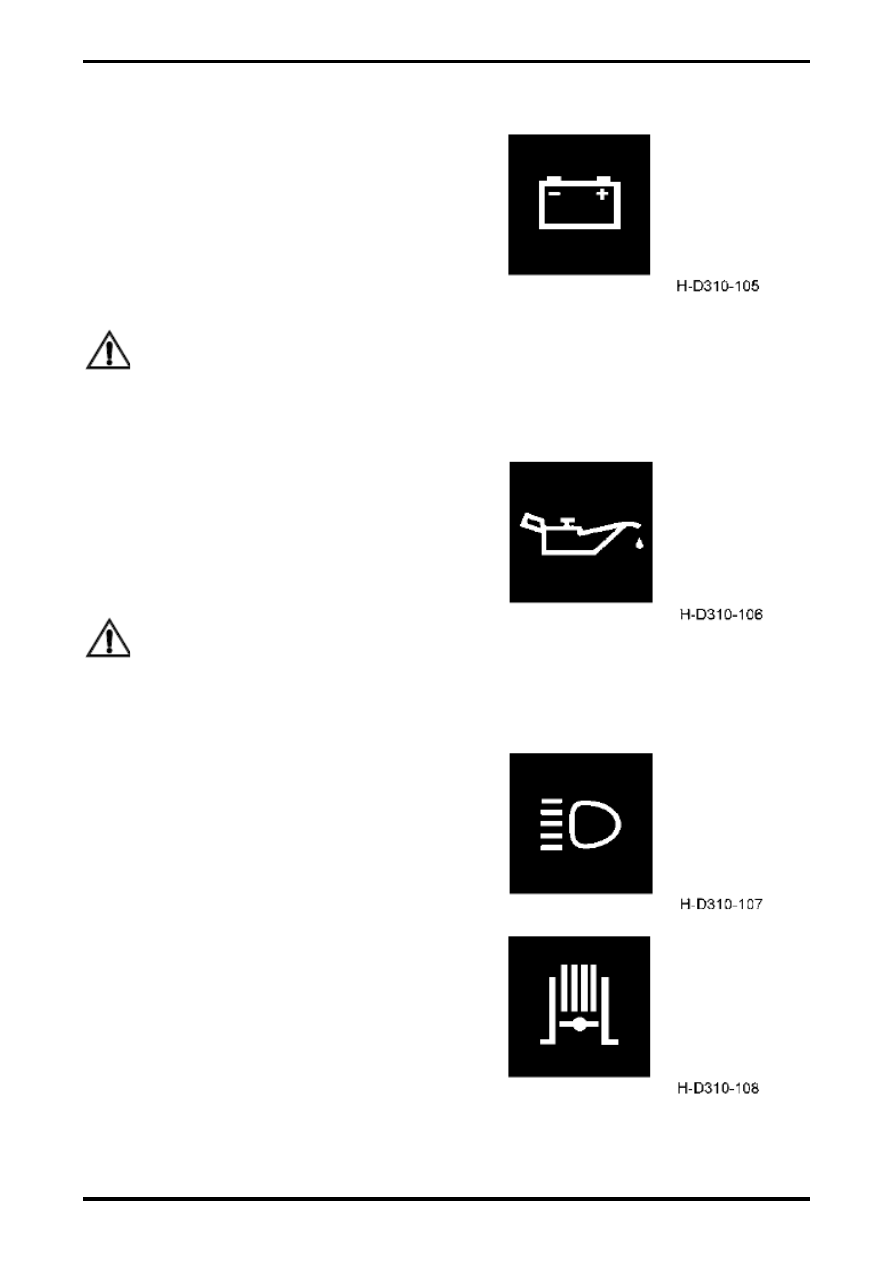

Индикаторная лампа незарядки

Когда

выключатель

блокировки

ключа

находится  в  положении ON, и  двигатель  не
запускался,  Даная  индикаторная  лампа  горит.
После  запуска  двигателя  генератор  начинает
заряжать  аккумулятор  электричеством,  данная
лампа  погаснет.  В  любом  случае,  когда
загорается  данная  индикаторная  лампа,  это
означает,

что

генератор

не

заряжает

аккумулятор электричеством.



Внимание:

Строго  запрещено  движение  в  течение
длительного  времени  при  горении  данной
индикаторной лампы.




Сигнальная  лампа  пониженного  давления
машинного масла

После  вращения  выключателя  блокировки
ключа от положения OFF до ON данная лампа
горит 3 секунды,  потом  погаснет.  При  работе
двигателя, если давление машинного масла не
нормально

снижается,

данная

лампа

загорается и дает сигнал тревоги.

Внимание:

Запрещено  продолжительное  движение  в
случае  горения  индикаторной  лампы  при
пожженном давлении машинного масла.




Индикаторная Фара дальнего света

Когда сложный выключатель света находится в
положении  дальнего  света,  загорается  данная
индикаторная

лампа.

При

проведении

операции  по  переключению  света  данная
лампа тоже горит.



Индикаторная лампа торможения
выхлопными газами

Когда

торможение

выхлопными

газами

начинает  действовать,  загорается  данная
индикаторная лампа. Выключатель управления
торможением  выхлопными  газами  см.  стр. 40.
При

движении

автомобиля

под

склон

эффективное

использование

торможения

выхлопными  газами  двигателя  позволяет
скорости

автомобиля

быть

в

рамке

безопасности.
