Dongfeng шасси серии DFL3251AW1. Руководство - часть 2



Содержание

Распознание автомобиля.............................. 1

Положение таблицы модели автомобиля 1

Положение кода VIN.................................. 1

Положение таблицы двигателя................ 1

Особые замечания ......................................... 2

Использование и регулировка двигателя с
достижением показателей защиты
окружающей среды ................................... 2

Ежедневная проверка ............................... 3

Обкатка нового автомобиля ..................... 4

Нормативная эксплуатация ...................... 4

Особые замечания по безопасности ....... 7

Конструкция и операция ............................. 10

Расположение приборов и механизмов
управления............................................... 10

Ключ ......................................................... 12

Дверь автомобиля ................................... 12

Система центральной блокировки замков

.................................................................. 13

Сидение ................................................... 13

Ремень безопасности.............................. 14

Приборный щит ....................................... 15

Индикация и сигнальная лампа.............. 20

Многофункциональный информационный
дисплей и кнопка регулировки................ 28

Перекидной переключатель ................... 31

Главный выключатель питания .............. 35

Комбинированный выключатель ............ 36

Вентиляционное устройство................... 42

Система кондиционирования воздуха ... 44

Система отопления при ручном тормозе47

Рычаги ...................................................... 51

Система принадлежностей ..................... 53

Вещевой ящик ......................................... 55

Радиоприемник и плеер.......................... 58

Комплексный извещатель....................... 63

Многофункциональный зуммер.............. 63

Центральная распределительная коробка

.................................................................. 64

Регулировка рулевого колеса................. 65

Буксирный крюк ....................................... 66

Передний защитный щит......................... 66

Огнетушитель........................................... 67

Опрокидывание кабины........................... 68

Добавление топлива................................ 70

Треугольный предупреждающий знак .... 70

Использование механизма блокировки
дифференциала....................................... 71

Система последующей обработки SCR . 74

Диагностические интерфейсы OBD........ 75

Запуск и вождение........................................ 76

Запуск двигателя ..................................... 76

Операция сцепления ............................... 79

Операция коробки передач ..................... 80

Тормозная операция................................ 82

Операция по торможению....................... 83

Ручной тормоз.......................................... 83

Способ движения по уклону.................... 83

Техническое обслуживание и наладка...... 84

Проверка и добавление охлаждающей
жидкости ................................................... 84

Слив охлаждающей жидкости................. 85

Техническое обслуживание воздушного
фильтра .................................................... 85

Слив топлива из топливного бака .......... 86

Топливный фильтр предварительной
очистки...................................................... 87

Техническое обслуживание двигателя
ISLe Commins ........................................... 88

Сепаратор масла-воды (система
последующей обработки)........................ 91

Обслуживание карбамидного резервуара
................................................................... 91

Очистка системы карбамида................... 92

Текущее обслуживание и уход за
турбонагнетателем .................................. 93

Выхлопная система ................................. 94

Проверка уровня жидкости сцепления... 95

Регулировка сцепления........................... 95

Выпуск воздуха из сцепления ................. 96

Способ контрольного измерения износа
ведомого диска сцепления...................... 98



Проверка и замена масла коробки
передач .................................................... 99

Техническое обслуживание и регулировка
тормоза .................................................. 100

Проверка хода тормозной педали........ 102

Проверка воздухоосушителя ................ 103

Проверка и замена гидравлической
жидкостью для рулевого управления с
сервомеханизмом.................................. 104

Проверка величины свободного вращения
рулевого колеса..................................... 105

Техническое обслуживание
балансировочной подвески .................. 106

Проверка уровня масла ведущего моста

................................................................ 107

Эксплуатация и техническое
обслуживание шины.............................. 109

Регулировка локализации передних колес

................................................................ 114

Проверка локализации задних колес ... 115

Приспособление для зарядки шин....... 116

Техническое обслуживание подшипника
ступицы .................................................. 117

Монтаж и демонтаж запасной шины .... 119

Замена шины ......................................... 119

Проверка и техническое обслуживание
аккумулятора ......................................... 120

Добавка промывного раствора ............. 121

Плавкий предохранитель...................... 121

Размещение света ................................ 122

Размещение света вне кабины
(

стандартная длина и крыша)............... 122

Способ регулировки света .................... 124

Запуск с помощью вспомогательного
питания................................................... 126

Техническое обслуживание устройства
подъема кабины .................................... 127

График регламентного технического
обслуживания ............................................. 129

Срок проверки и технического
обслуживания......................................... 129

Регламентные изменяемые узлы ......... 136

График пробега для заправки
консистентной смазкой.......................... 137

Данные для ремонта и регулировки ....... 138

О шасси .................................................. 138

Моменты закрепления........................... 139

Лампа...................................................... 157

Данные емкости ..................................... 158

Нефтепродукты и консистентные смазки
................................................................. 161

Технические параметры ............................ 164

Параметры массы.................................. 164

Параметры размеров ............................ 164

Параметров характеристики ................. 165

Структуры агрегатов .................................. 166

Двигатель ............................................... 166

Коробка передач .................................... 166

Приводной вал ....................................... 166

Передняя ось ......................................... 167

Ведущий мост ........................................ 167

Колеса и шины ....................................... 167

Подвеска................................................. 167

Рама........................................................ 167

Рулевая система.................................... 167

Тормозная система................................ 168

Электрическая система ......................... 168

Кабина .................................................... 168

Теплый ветер и кондиционер................ 169

Бортинструмент ..................................... 169

Принципиальная схема торможения....... 170

Таблица кодов неисправностей Commins с
выбросом 4 государственной категории 171

Принципиальная электрическая схема... 178





Распознание автомобиля

1

Распознание автомобиля

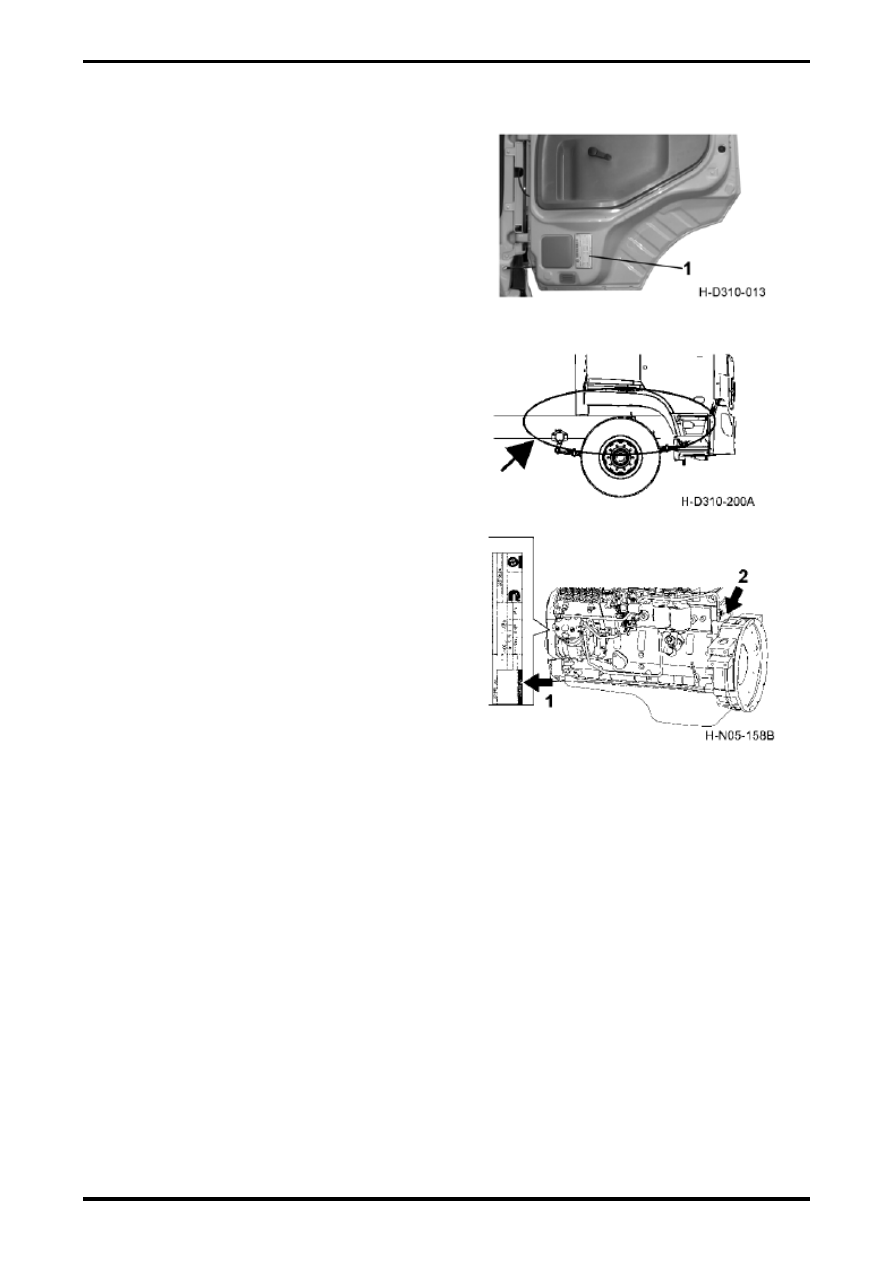

Положение таблицы модели
автомобиля

Таблица  модели  автомобиля  находится  в
нижней  части  двери  в  стороне  пассажира  в
кабине.



1.

Таблица автомобиля

Положение кода VIN

Код VIN является  опознавательным  индексом
автомобиля  и  печатается  на  очевидном
положении правой продольной балки рамы.



Положение таблицы двигателя

В  таблице  даны  специальные  данные  вашего
двигателя.

Производственный

порядковый

номер двигателя и номер каталога контрольных
деталей  дает  информации,  необходимые  для
приобретения  и  ремонта  деталей.  Для
вышеизложенных  информаций  технические
документации  продукции  берутся  за  основу.
Просим извинения за то, что не будем отдельно
информировать об изменении.



1.

Таблица двигателя       2. Номер двигателя



Особые замечания



2



Особые замечания

Использование  и  регулировка  двигателя  с  достижением  показателей  защиты
окружающей среды

1.

Автомобильная  корпорация Dongfeng считает  добровольным  отказом  от  положений

гарантийного  обслуживания,  если  все  пломбы  на  двигателе  были  демонтированы  самовольно
или без согласия.

2.

Перед  выпуском  с  завода  двигатель  прошел  строгую  регулировку,  государственные

установления  и  требования  к  защите  окружающей  среды  были  удовлетворены.  Поэтому
запрещено  потребителям  самовольно  изменять  и  регулировать  двигатель.  Регулировка
двигателя осуществляется только станцией обслуживания, имеющей данный вид обслуживания и
назначенной  компанией  коммерческих  автомобилей  при  автомобильной  корпорации Dongfeng.
Операция  по  изменению  или  регулировке,  выполненная  самовольно  или  на  станции
обслуживания  без  согласия,  признается  Автомобильной  корпорацией Dongfeng добровольным
отказом от положений гарантийного обслуживания.

3.

Использовать фильтрующий элемент масляного фильтра и фильтрующий элемент топливного

фильтра, указанный изготовителем двигателя.

4.

В процессе обслуживания необходимо строго соблюдать нижеследующие пункты:

a.

Периодически провести обслуживание и замену трех фильтров.

b.

Необходимо  использовать  указанный  или  рекомендуемый  тип  и  нормы  машинного  масла,  а

также регулярно провести замену.

c.

Залить  разные  типы  высококачественного  дизельного  топлива  в  соответствии  с

климатическими условиями, нельзя использовать низкосортное дизельное топливо.

d.

Недостаток охлаждающей жидкости и смазочного масла строго запрещается.

e.

Проверить  герметичность  нагнетателя,  промежуточного  охладителя,  штуцера  впускной  и

выпускной трубы. Утечка воздуха не допускается.

f.

Для того чтобы обеспечить нормальное использование двигателя с наддувом, перед началом

движения автомобиля необходимо движение автомобиля на холостом ходу в течение 3-5 минут с
целью  полного  смазывания  различных  частей  двигателя,  особенно  нагнетателя  перед
нормальным использованием. Запрещен прогрев двигателя посредством резкого нажатия на газ
после  запуска  двигателя.  Перед  остановкой  автомобиля  необходимо  движение  автомобиля  на
холостом  ходу  в  течение 3-5 минут  с  целью  достижения  нормального  охлаждения  различных
частей двигателя, особенно корпуса турбины нагнетателя перед остановкой, что предотвращает
возникновение защемления и других неисправностей из-за осмолки смазочного масла на части
теплового принятия и образования нагара.
