EXHAUST SYSTEM

DESCRIPTION

GAS ENGINES

CAUTION: Avoid application of rust prevention compounds or undercoating materials to exhaust system
floor pan exhaust heat shields. Light overspray near the edges is permitted. Application of coating will
result in excessive floor pan temperatures and objectionable fumes.

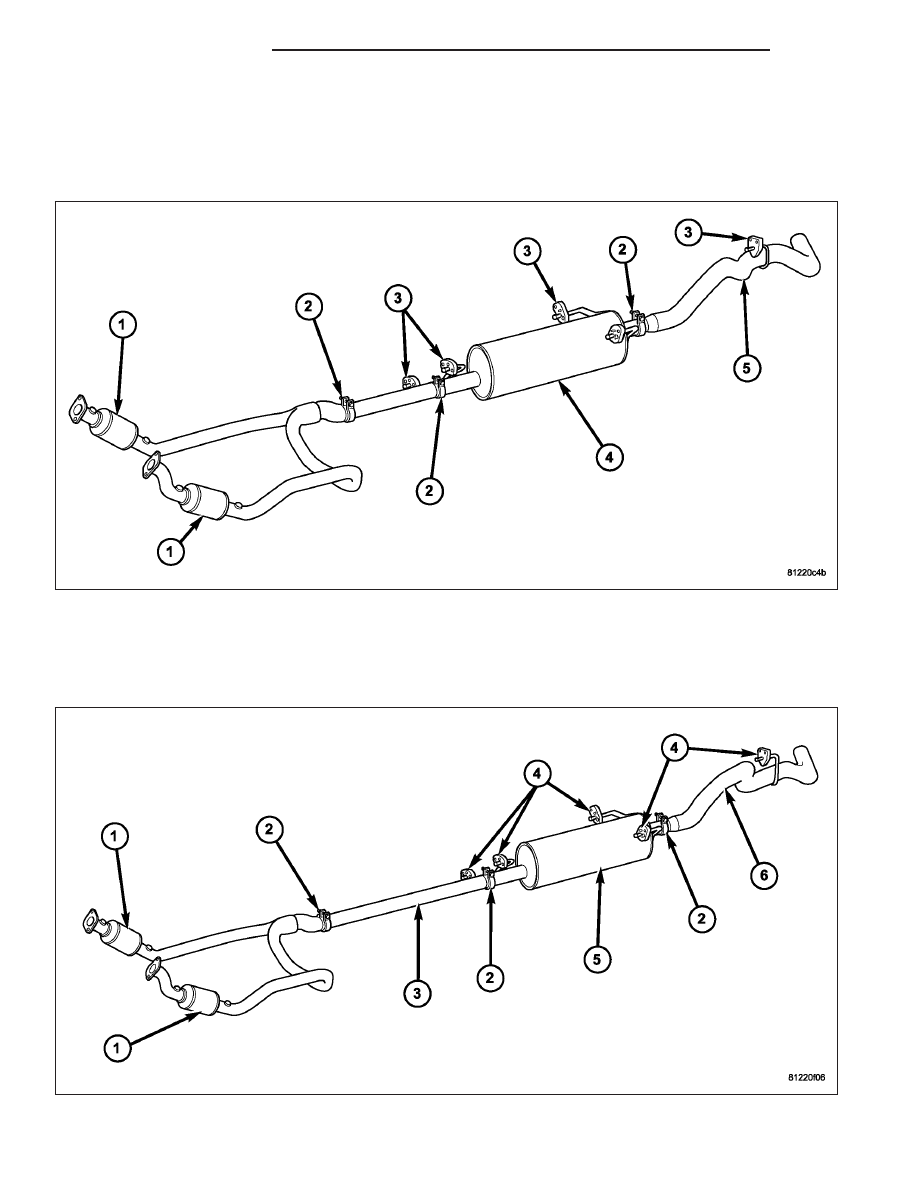

Exhaust System - 3.7L Engine - Typical

Exhaust System 4.7L Engine - Typical

11 - 2

EXHAUST SYSTEM

DR/DH

The federal gasoline engine exhaust system consists of engine exhaust manifolds, exhaust pipes, catalytic convert-
er(s), extension pipe (if needed), exhaust heat shields, muffler and exhaust tailpipe , ,

The California emission vehicles exhaust system also contains the above components as well as mini catalytic con-
verters added to the exhaust pipe.

The exhaust system must be properly aligned to prevent stress, leakage and body contact. Minimum clearance
between any exhaust component and the body or frame is 25.4 mm (1.0 in.). If the system contacts any body panel,
it may amplify objectionable noises from the engine or body.

5.9L DIESEL

CAUTION: Avoid application of rust prevention compounds or undercoating materials to exhaust system
floor pan exhaust heat shields. Light overspray near the edges is permitted. Application of coating will
result in excessive floor pan temperatures and objectionable fumes.

The diesel engine exhaust system consists of an engine exhaust manifold, turbocharger, exhaust pipe, resonator,
extension pipe, catalytic converter, muffler and exhaust tailpipe.

The exhaust system must be properly aligned to prevent stress, leakage and body contact. The exhaust compo-
nents should be kept a minimum of 25.4 mm (1.0 in.) away from the body and frame. If the system contacts any
body panel, it may amplify objectionable noises from the engine or body.

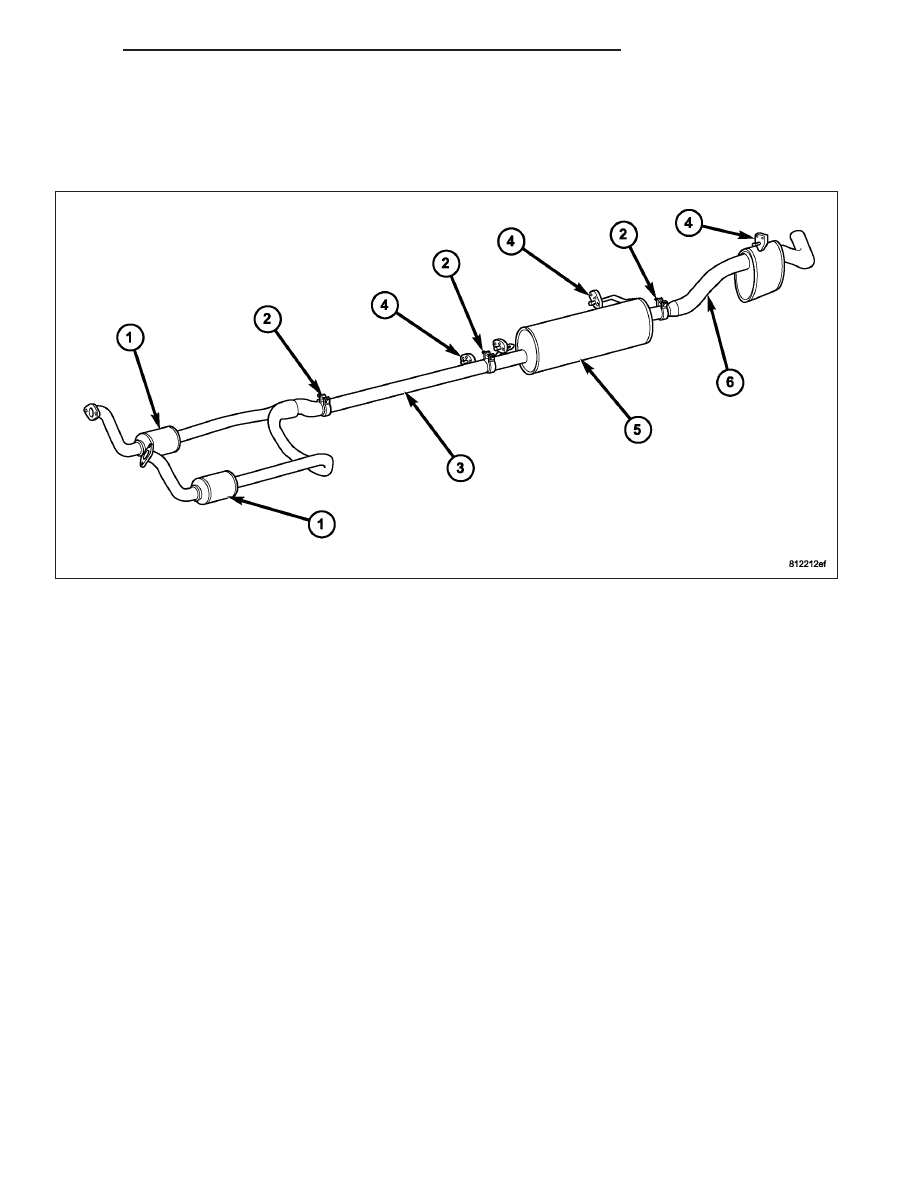

Exhaust System 5.7L Engine - Typical

DR/DH

EXHAUST SYSTEM

11 - 3

DIAGNOSIS AND TESTING

GAS ENGINE

EXHAUST SYSTEM DIAGNOSIS CHART

CONDITION

POSSIBLE CAUSE

CORRECTION

EXCESSIVE EXHAUST NOISE OR
LEAKING EXHAUST GASES

1. Leaks at pipe joints.

1. Tighten clamps/bolts at leaking
joints.

2. Rusted or blown out muffler.

2. Replace muffler. Inspect exhaust
system.

3. Broken or rusted out exhaust
pipe.

3. Replace exhaust pipe.

4. Exhaust pipe leaking at manifold
flange.

4. Tighten/replace flange attaching
nuts/bolts.

5. Exhaust manifold cracked or
broken.

5. Replace exhaust manifold.

6. Leak between exhaust manifold
and cylinder head.

6. Tighten exhaust manifold to
cylinder head bolts.

7. Catalytic converter rusted or
blown out.

7. Replace catalytic converter assy.

8. Restriction in exhaust system.

8. Remove restriction, if possible.
Replace restricted part if necessary.

CAUTION:
When servicing and replacing exhaust system components, disconnect the oxygen sensor connector(s). Allowing
the exhaust to hang by the oxygen sensor wires will damage the harness and/or sensor.

DIESEL ENGINE

EXHAUST SYSTEM DIAGNOSIS CHART

CONDITION

POSSIBLE CAUSE

CORRECTION

EXCESSIVE EXHAUST NOISE OR

LEAKING EXHAUST GASES

1. Leaks at pipe joints.

1. Tighten clamps/bolts at leaking
joints.

2. Rusted or blown out muffler.

2. Replace muffler. Inspect exhaust
system.

3. Broken or rusted out exhaust
pipe.

3. Replace exhaust pipe.

4. Exhaust pipe leaking at manifold
flange.

4. Tighten/replace flange attaching
nuts/bolts.

5. Exhaust manifold cracked or
broken.

5. Replace exhaust manifold.

6. Leak between exhaust manifold
and cylinder head.

6. Tighten exhaust manifold to
cylinder head bolts. Replace gasket
if necessary.

7. Turbocharger mounting flange
cracked.

7. Remove turbocharger and
inspect. (Refer to 11 - EXHAUST
SYSTEM/TURBOCHARGER
SYSTEM/TURBOCHARGER -
REMOVAL).

8. Restriction in exhaust system.

8. Remove restriction, if possible.
Replace restricted part if necessary.

11 - 4

EXHAUST SYSTEM

DR/DH

SPECIFICATIONS

TORQUE

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Bolt-Adjusting Strap

23

-

200

Nuts-Air Heater Power Supply

14

-

124

Bolts-Air Inlet Housing

24

18

-

Nuts-Cab Heater Supply/Return Line

24

18

-

Nuts-Exhaust Clamp

54.3

40

-

Bolts-Exhaust Manifold to Cylinder Head-(Diesel Engine)

43

32

-

Bolts-Exhaust Manifold to Cylinder Head-(5.9L)

31

23

-

Bolts-Exhaust Manifold to Cylinder Head-(8.3L)

22

-

195

Bolts-Exhaust Pipe to Manifold

31

23

-

Bolts-Generator Mounting

41

30

-

Bolts-Charge Air Cooler Mounting

10

-

90

Nuts-Charge Air Cooler Duct

11

-

95

Bolt-Generator to Block-Diesel

24

18

-

Nuts and Bolts-Heat Shield

11

-

95

Nuts-Heat Shield-Diesel

24

18

-

Electronically Controlled Wastegate Command Valve

34

25

-

Turbocharger flange studs

24

18

-

Nuts-Turbocharger Mounting

43

32

-

Bolts-Turbocharger Oil Drain Tube

24

18

-

Fitting-Turbocharger Oil Supply Line

24

18

-

Nut-Turbocharger V-Band Clamp

5.6

-

70

Turbocharger Oil Supply fitting (at Turbocharger)

36

27

-

Turbocharger Oil Supply fitting (at lube filter head)

24

18

-
