5.

(K354) EXHAUST DIFFERENTIAL PRESSURE SENSOR 5 VOLT SUPPLY CIRCUIT OPEN OR HIGH
RESISTANCE

Measure the resistance of the (K354) Exhaust Differential Pressure
Sensor 5 Volt Supply circuit between the Exhaust Differential Pressure
Sensor harness connector and the Engine Control Module (ECM) har-
ness connector.

Is the resistance below 10.0 ohms?

Yes

>> Go to 10

No

>> Repair the (K354) Exhaust Differential Pressure Sensor 5

Volt Supply circuit for an open circuit or high resistance.

Perform the ECM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

6.

(K355) EXHAUST DIFFERENTIAL PRESSURE SENSOR SIGNAL CIRCUIT SHORTED TO GROUND

Disconnect the Engine Control Module (ECM) connector.

Measure the resistance between ground and the (K355) Exhaust Differ-
ential Pressure Sensor Signal circuit in the Exhaust Differential Pres-
sure Sensor harness connector.

Is the resistance above 1000 ohms?

Yes

>> Go to 7

No

>> Repair the (K355) Exhaust Differential Pressure Sensor Sig-

nal circuit for a short to ground.

Perform the ECM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

9 - 1796

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

LX

7.

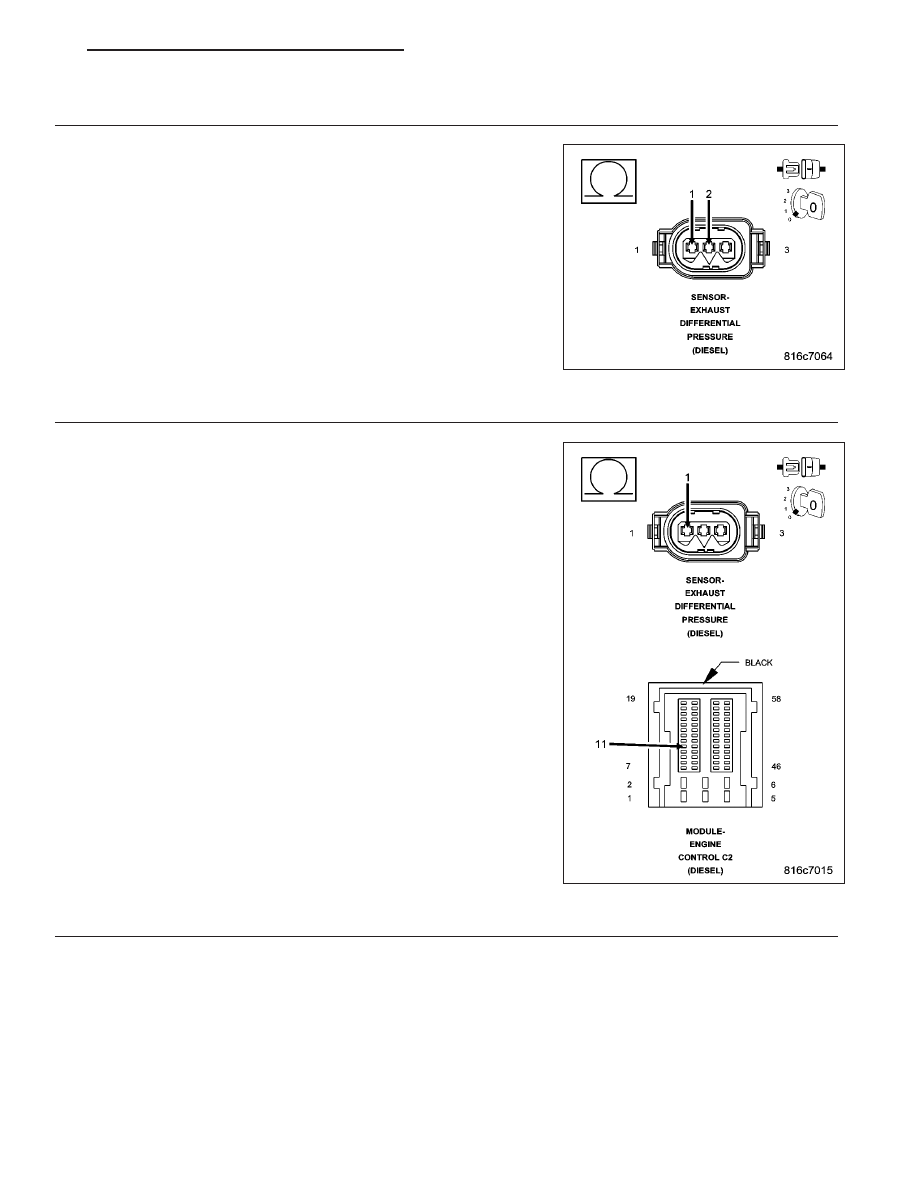

(K355) EXHAUST DIFFERENTIAL PRESSURE SENSOR SIGNAL CIRCUIT SHORTED TO (K951) EXHAUST
DIFFERENTIAL PRESSURE SENSOR GROUND CIRCUIT

Measure the resistance between the (K355) Exhaust Differential Pres-
sure Sensor Signal circuit and the (K951) Exhaust Differential Pressure
Sensor Ground circuit in the Exhaust Differential Pressure Sensor har-
ness connector.

Is the resistance above 1000 ohms?

Yes

>> Go to 8

No

>> Repair the (K355) Exhaust Differential Pressure Sensor Sig-

nal circuit for a short to the (K951) Exhaust Differential
Pressure Sensor Ground circuit.

Perform the ECM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

8.

(K355) EXHAUST DIFFERENTIAL PRESSURE SENSOR SIGNAL CIRCUIT OPEN OR HIGH RESISTANCE

Measure the resistance of the (K355) Exhaust Differential Pressure
Sensor Signal circuit between the Exhaust Differential Pressure Sensor
harness connector and the Engine Control Module (ECM) harness con-
nector.

Is the resistance below 10.0 ohms?

Yes

>> Go to 9

No

>> Repair the (K355) Exhaust Differential Pressure Sensor Sig-

nal circuit for an open circuit or high resistance.

Perform the ECM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

9.

EXHAUST DIFFERENTIAL PRESSURE SENSOR

Turn the ignition off.

Connect the Engine Control Module (ECM) connector.

Connect a jumper wire between the (K354) Exhaust Differential Pressure Sensor 5 Volt Supply circuit and the
(K355) Exhaust Differential Pressure Sensor Signal circuit in the Exhaust Differential Pressure Sensor harness con-
nector.

Turn the ignition on.

With the scan tool, Clear DTCs.

With the scan tool, select View DTCs.

LX

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

9 - 1797

NOTE: The scan tool should display an Exhaust Differential Pressure Sensor high voltage or open DTC with
the Exhaust Differential Pressure Sensor connector disconnected and the jumper wire in place.

Does the scan tool display the DTC as described above?

Yes

>> Replace the Exhaust Differential Pressure Sensor in accordance with the Service Information.

Perform the ECM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

No

>> Go to 10

10.

ENGINE CONTROL MODULE (ECM)

Using the wiring diagram/schematic as a guide, inspect the wiring and connectors between the Exhaust Differential
Pressure Sensor and the Engine Control Module (ECM).

Look for any chafed, pierced, pinched, or partially broken wires.

Look for broken, bent, pushed out or corroded terminals.

Monitor the scan tool data relative to this circuit and wiggle test the wiring and connectors.

Look for the data to change or for the DTC to reset during the wiggle test.

Refer to any Technical Service Bulletins that may apply.

Were any problems found?

Yes

>> Repair as necessary.

Perform the ECM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

No

>> Replace the Engine Control Module (ECM) in accordance with the Service Information.

Perform the ECM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

9 - 1798

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

LX

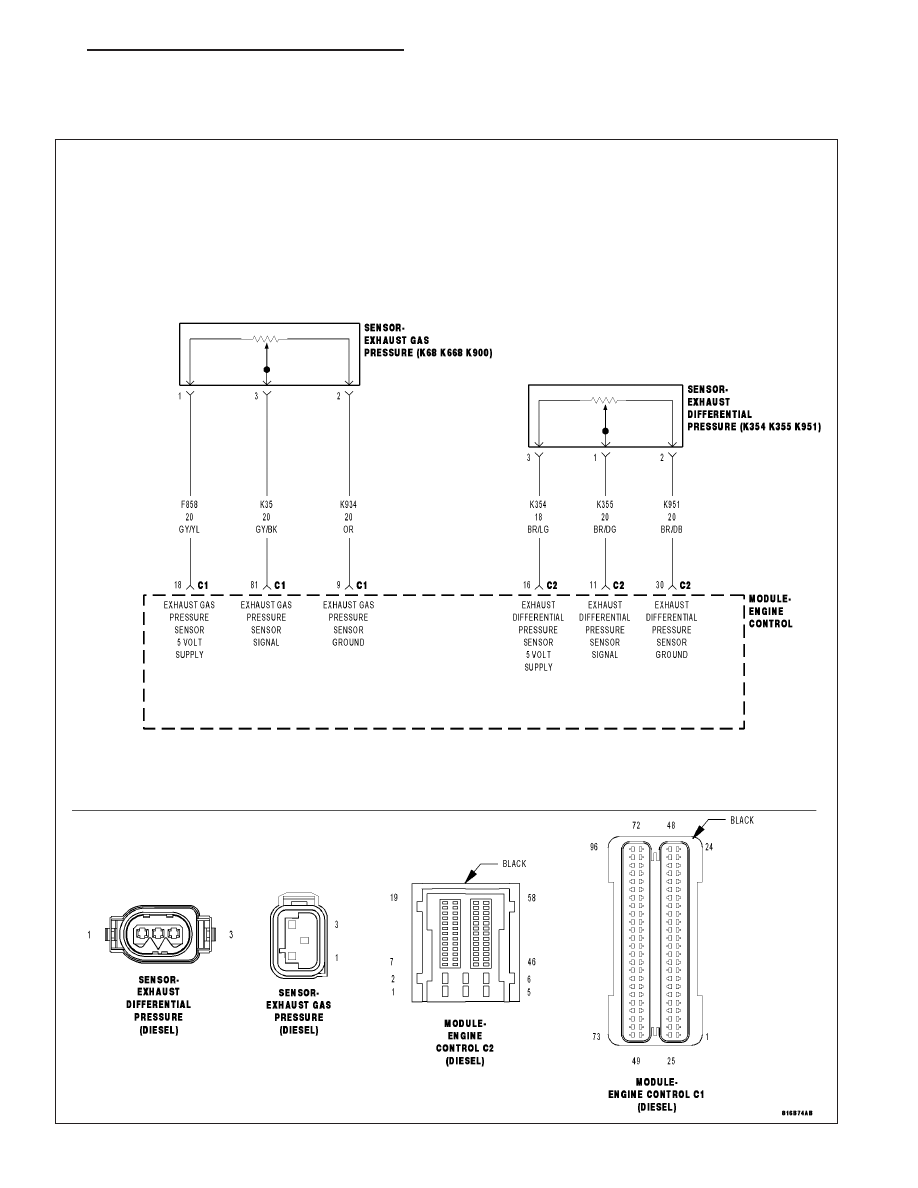

P2455-DIESEL PARTICULATE FILTER DIFFERENTIAL PRESSURE SENSOR CIRCUIT
HIGH
