2005-2006 models

11-378

Fuel Supply System

Fuel Tank Replacement (cont’d)

A

B

C

D

E

F

38 N·m
(3.9 kgf·m, 28 lbf·ft)

1. Drain the fuel tank (see page 11-364).

2. Jack up the vehicle, and support it with jackstands.

3. Remove the EVAP canister cover (A).

4. Disconnect the fuel fill neck tube (B) and quick-connect fitting (C).

5. Disconnect the vapor line (D) from the EVAP canister.

6. Place a jack, or other support, under the tank.

7. Remove the strap bolts, and let the straps (E) fall free.

8. Remove the fuel tank (F). If it sticks to the undercoat on its mount, carefully pry it off the mount.

9. Install the parts in the reverse order of removal.

05/06/27 17:41:49 61S6M040_110_0378

０１

０１

Ｓ６Ｍ６Ａ００Ａ２０３２６４２７７０２ＦＥＡＴ００

Special Tools Required

2002-2004 models

2005-2006 models

11-379

Fuel Gauge Sending Unit Test

A

B

C

B

A

Fuel sender wrench 07AAA-S0XA100

NOTE: For the fuel gauge system circuit diagram, refer
to the Gauges Circuit Diagram (see page 22-70).

1. Check the No. 10 METER (7.5 A) fuse in the under-

dash fuse/relay box before testing.

2. Do the gauge drive circuit check (see page 22-68).

• If the fuel gauge needle sweeps from the

minimum to maximum position and then returns
to the minimum position, the gauge is OK. Go to
step 3.

• If the fuel gauge needle does not sweep from the

minimum to maximum position and then return
to the minimum position, replace the gauge
assembly and retest.

3. Turn the ignition switch OFF.

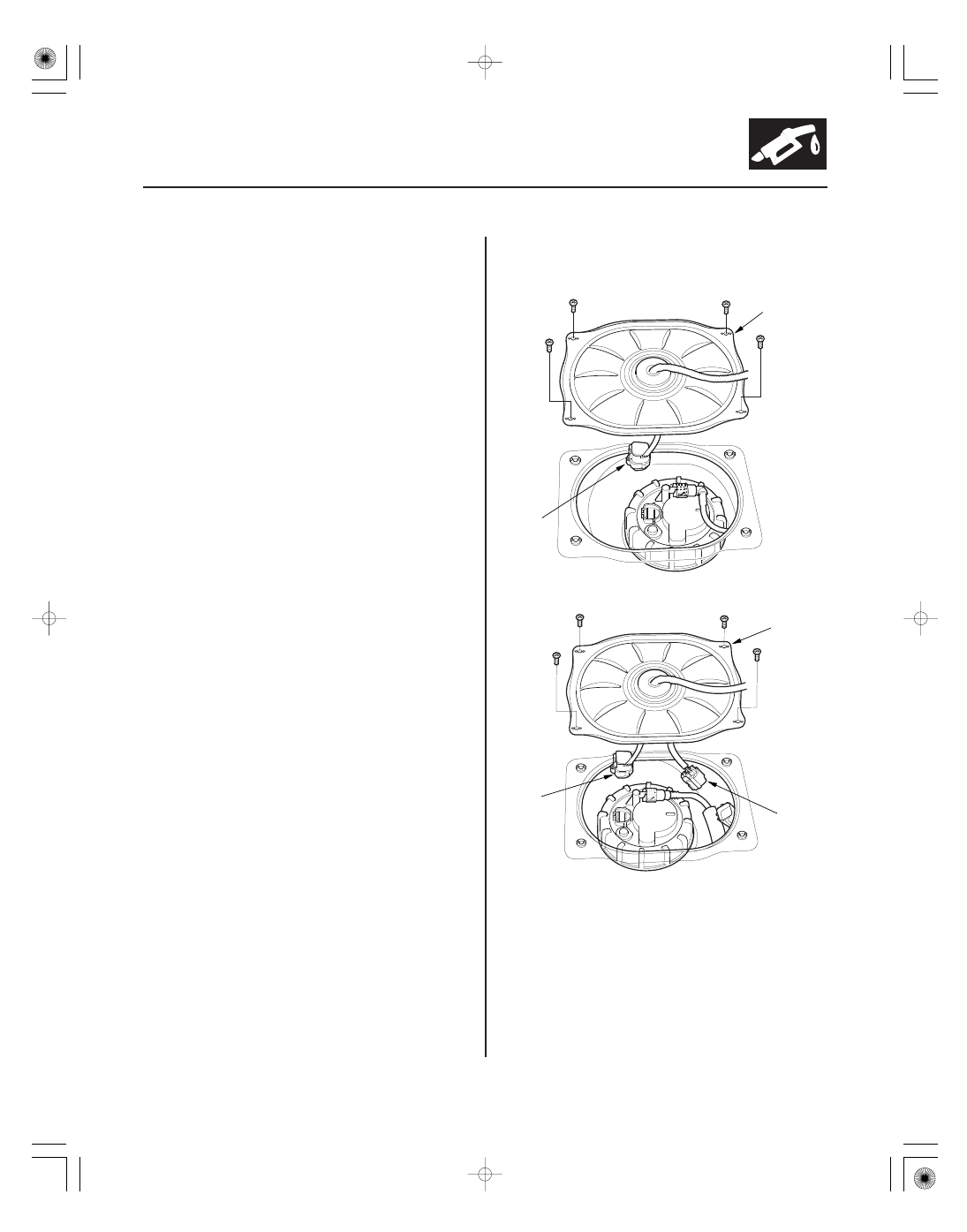

4. Remove the rear seat cushion (see page 20-85).

5. Remove the access panel (A) from the floor.

6. Disconnect the fuel pump 5P connector (B).

7. 2005-2006 models; Disconnect the EVAP canister

vent shut valve and fuel tank pressure sensor
subharness 6P connector (C).

(cont’d)

05/06/27 17:41:49 61S6M040_110_0379

０４

０５

０２

11-380

Fuel Supply System

Fuel Gauge Sending Unit Test (cont’d)

FUEL PUMP 5P CONNECTOR

(YEL/BLK)

(BLK)

FUEL PUMP 5P CONNECTOR

(YEL/BLK)

(BLK)

2

RESISTOR

A
93 N·m
(9.5 kgf·m, 69 lbf·ft)

07AAA-S0XA100

8. Measure voltage between the fuel pump 5P

connector terminals No. 1 and No. 2 with the
ignition switch ON (II). There should be battery
voltage.

• If the voltage is as specified, go to step 9.
• If the voltage is not as specified, check for:

– a short in the YEL/BLK wire to ground.
– an open in the YEL/BLK or BLK wire.
– poor ground (G 501).

9. Turn the ignition switch OFF. Remove the No. 9

BACK UP (7.5 A) fuse from the under-hood fuse/
relay box for at least 10 seconds, and reinstall it.

10. Install a 2

resistor between the fuel pump 5P

connector terminals No. 1 and No. 2, then turn the
ignition switch ON (II).

11. Check that the pointer of the fuel gauge indicates

‘‘F’’.

• If the pointer of the fuel gauge does not indicate

‘‘F’’, replace the gauge.

• If the gauge is OK, go to step 12.

NOTE: The pointer of the fuel gauge returns to the
bottom of the gauge dial when the ignition switch
is OFF, regardless of the fuel level.

12. Relieve the fuel pressure (see page 11-360).

13. Remove the fuel fill cap.

14. Disconnect the quick-connect fittings from the fuel

pump.

15. Using the special tool, loosen the fuel tank unit

locknut (A), and remove the fuel tank unit from the
fuel tank.

Wire side of female terminals

Wire side of female terminals

05/06/27 17:41:50 61S6M040_110_0380

０５

０３

2002-2004 models

2005-2006 models

11-381

F

LOW

E

1/2

F

E

1/2

LOW

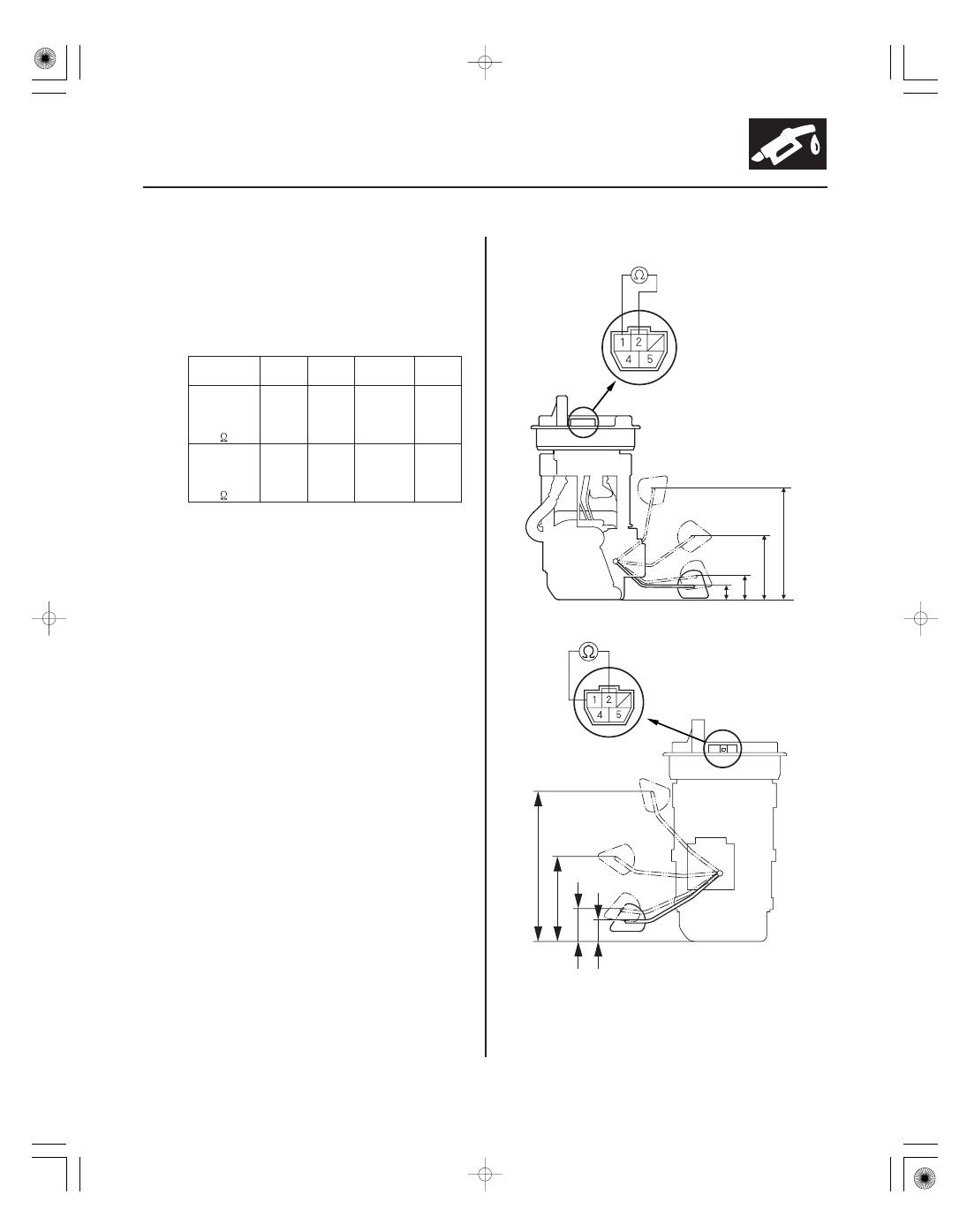

16. Measure resistance between the No. 1 and No. 2

terminals with the float at E (EMPTY), 1/2 (HALF
FULL), and F (FULL) positions.
If you do not get the following readings, replace the
fuel gauge sending unit, 2002-2004 models
(see page 11-375), 2005-2006 models (see page
11-376).

Float

Position

F

1/2

LOW

E

(

)

11

to 13

(

)

11

to 13

NOTE: Remove the No. 9 BACK UP (7.5 A) fuse
from the under-hood fuse/relay box for at least
10 seconds after completing troubleshooting
otherwise it may take up to 20 minutes for the fuel
gauge to indicate the correct fuel level.

2002-2004

models;

Resistance

68.5

to 74.5

114.4

to 126.6

130

to 132

2005-2006

models;

Resistance

68.5

to 74.5

114.3

to 129.5

130

to 132

Terminal side of
male terminals

Terminal
side of
male terminals
