Acura RSX Honda Integra. Manual - part 161





*01

*02

S6M6A00A20326400000DAAT00

K20A2 engine

K20Z1 engine

11-350

Fuel Supply System

Component Location Index

FUEL PUMP

FUEL FILTER

FUEL GAUGE SENDING UNIT

FUEL PRESSURE REGULATOR

FUEL FILL CAP

FUEL TANK

FUEL TUBE/QUICK-CONNECT FITTING

FUEL FEED LINE

FUEL PULSATION
DAMPER

FUEL RAIL

FUEL VAPOR LINE

FUEL PUMP

FUEL FILTER

FUEL GAUGE SENDING UNIT

FUEL PRESSURE REGULATOR

FUEL FILL CAP

FUEL TANK

FUEL TUBE/QUICK-CONNECT FITTING

FUEL FEED LINE

FUEL PULSATION
DAMPER

FUEL RAIL

FUEL VAPOR LINE

Test, page 11-353
Replacement, page 11-375

Replacement, page 11-374

Test/Replacement,

page 11-379

Replacement, page 11-373

Replacement, page 11-377

Precautions, page 11-368
Removal, page 11-369
Installation, page 11-370

Test, page 11-356
Replacement, page 11-376

Replacement, page 11-374

Test/Replacement,

page 11-379

Replacement, page 11-373

Replacement, page 11-378

Precautions, page 11-368
Removal, page 11-369
Installation, page 11-370

05/06/27 17:41:02 61S6M040_110_0350

*03

*04

K20A3 engine

2002-2004 models

K20A3 engine

2005-2006 models

11-351

FUEL PUMP

FUEL FILTER

FUEL GAUGE SENDING UNIT

FUEL PRESSURE REGULATOR

FUEL FILL CAP

FUEL TANK

FUEL TUBE/QUICK-CONNECT FITTING

FUEL FEED LINE

FUEL PULSATION
DAMPER

FUEL RAIL

FUEL VAPOR LINE

FUEL PUMP

FUEL FILTER

FUEL GAUGE SENDING UNIT

FUEL PRESSURE REGULATOR

FUEL FILL CAP

FUEL TANK

FUEL TUBE/QUICK-CONNECT FITTING

FUEL FEED LINE

FUEL PULSATION
DAMPER

FUEL RAIL

FUEL VAPOR LINE

(cont’d)

Test, page 11-353
Replacement, page 11-375

Replacement, page 11-374

Test/Replacement,

page 11-379

Replacement, page 11-373

Replacement, page 11-377

Precautions, page 11-368
Removal, page 11-369
Installation, page 11-370

Test, page 11-356
Replacement, page 11-376

Replacement, page 11-374

Test/Replacement,

page 11-379

Replacement, page 11-373

Replacement, page 11-378

Precautions, page 11-368
Removal, page 11-369
Installation, page 11-370

05/06/27 17:41:06 61S6M040_110_0351

*05

11-352

Fuel Supply System

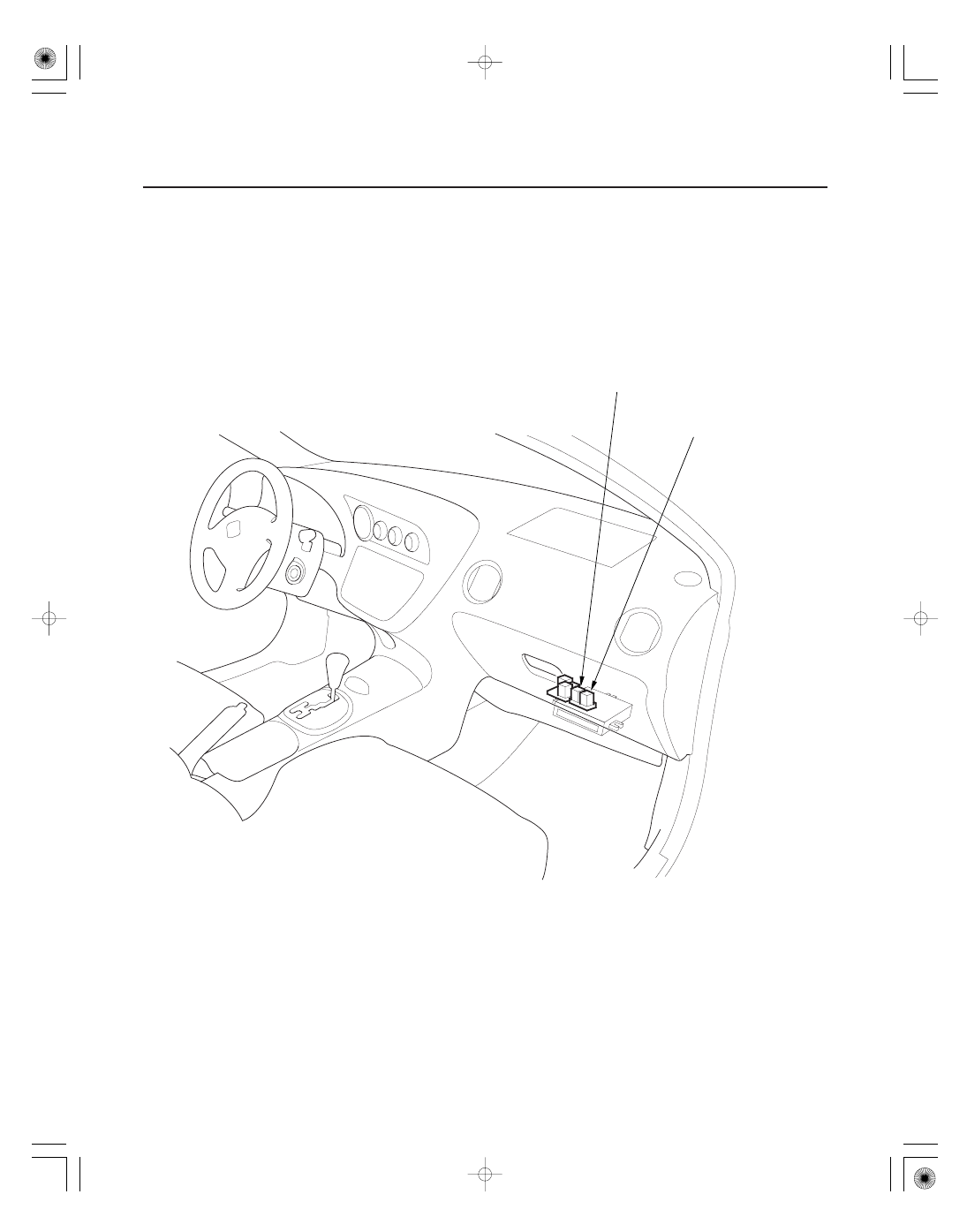

Component Location Index (cont’d)

PGM-FI MAIN RELAY 2 (FUEL PUMP)

PGM-FI MAIN RELAY 1 (FI MAIN)

Troubleshooting, page 11-353

05/06/27 17:41:06 61S6M040_110_0352

06

01

02

03

S6M6AZFA20326428302FAAT00

2002-2004 models

YES

NO

YES

NO

YES

NO

11-353

Fuel Pump Circuit Troubleshooting

A

PGM-FI MAIN RELAY 2 (FUEL PUMP)
5P CONNECTOR

ECM/PCM CONNECTOR E (31P)

IMOFPR
(GRN/
YEL)

IMOFPR
(GRN/
YEL)

PGM-FI MAIN RELAY 2
(FUEL PUMP)
5P CONNECTOR

IGP1
(YEL/BLK)

PGM-FI MAIN RELAY 2
(FUEL PUMP)
5P CONNECTOR

IG1
(BLK/
YEL)

If you suspect a problem with the fuel pump, check that
the fuel pump actually runs; when it is ON, you will hear
some noise if you listen to the fuel fill port with the fuel
fill cap removed. The fuel pump should run for
2 seconds when the ignition switch is first turned on. If
the fuel pump does not make noise, check as follows:

1. Turn the ignition switch OFF.

2. Remove the glove box (see page 20-67), then

remove PGM-FI main relay 2 (FUEL PUMP) (A).

3. Turn the ignition switch ON (II).

4. Measure voltage between PGM-FI main relay 2

(FUEL PUMP) 5P connector terminal No. 5 and
body ground.

Go to step 5.

Repair open in the wire between PGM-FI main

relay 1 (FI MAIN) and PGM-FI main relay 2 (FUEL
PUMP).

5. Measure voltage between PGM-FI main relay 2

(FUEL PUMP) 5P connector terminal No. 1 and
body ground.

Go to step 6.

Check the No. 17 (15 A) fuel pump fuse. If the

fuse is OK, repair open in the wire between the
under-dash fuse/relay box and PGM-FI main relay 2
(FUEL PUMP).

6. Turn the ignition switch OFF.

7. Disconnect ECM/PCM connector E (31P).

8. Check for continuity between PGM-FI main relay 2

(FUEL PUMP) 5P connector terminal No. 3 and
ECM/PCM connector terminal E1.

Go to step 9.

Repair open in the wire between PGM-FI main

relay 2 (FUEL PUMP) and the ECM/PCM (E1).

(cont’d)

Wire side of female terminals

Wire side of female terminals

Wire side of
female terminals

Wire side of
female terminals

Is ther e batter y voltage?

Is ther e batter y voltage?

Is ther e continuity?

05/06/27 17:41:07 61S6M040_110_0353
