Разъединитель Р-25 ЭТ, Р-45 ЭТ, РШК-56 ЭТ, РШК-095 ЭТ. Руководство по эксплуатации Р-25 ЭТ.000. РЭ

СОДЕРЖАНИЕ

Введение                                                                                         3

1 Описание и работа                                                                      4

1.1 Назначение                                                                                  4

1.2 Технические характеристики                                                      5

1.3 Состав изделия                                                                            6

1.4 Устройство и работа                                                                   10

1.5 Средства измерения и инструмент                                             10

1.6 Маркировка и пломбирование                                                    11

1.7 Упаковка                                                                                      11

2 Использование по назначению                                                      13

2.1 Эксплуатационные ограничения                                                 13

2.2 Подготовка к использованию                                                     14

2.3 Использование разъединителя                                                    17

3 Техническое обслуживание изделия                                             19

3.1 Общие указания                                                                          19

3.2 Меры безопасности                                                                  19

3.3 Виды технического обслуживания и текущих ремонтов        19

3.4 Порядок технического обслуживания разъединителя              20

3.5 Консервация (расконсервация, переконсервация)                            22

4 Ремонт разъединителя и его составных частей                          24

4.1 Разборка разъединителя                                                           24

4.2 Сборка разъединителя                                                              25

4.3 Проверка разъединителя после сборки                                   26

5 Хранение                                                                                      30

5.1 Правила постановки разъединителя на хранение

и снятие его с хранения                                                            30

5.2 Условия хранения разъединителя                                            30

6 Транспортирование                                                                     31

7 Утилизация                                                                                  32

Приложение А   Ссылочные нормативные документы                33

Приложение Б    Габаритные, установочные

и присоединительные размеры                           34

Приложение В   Карта смазки                                                       37

Настоящее руководство по эксплуатации (РЭ) предназначено для изучения устройства, принципа работы и использования разъединителей Р-25 ЭТ,   Р-45 ЭТ, РШК-56 ЭТ и РШК-095 ЭТ (далее – «разъединитель»),  правил технического обслуживания в процессе эксплуатации, транспортирования и хранения. В настоящем РЭ указаны методы безопасной работы при эксплуатации разъединителя.

Настоящее РЭ предназначено для машинистов электроподвижного состава, а также для работников депо, производящих технический надзор и ремонт электрооборудования.

Документы, на которые даны ссылки, указаны в приложении А настоящего РЭ.

1 Описание и работа.

1.1 Назначение

1.1.1 Разъединитель Р-25 предназначен для коммутации цепей напряжения в системах управления электровозов, Р-45 ЭТ – для подключения компрессора отключенной секции к тяговому трансформатору исправной секции. Разъединители шин контактных РШК-56 ЭТ и РШК-095 ЭТ предназначены для включения тяговых двигателей для питания их от сети.

1.1.2 Структура условного обозначения устройства имеет вид:

Р–25 ЭТ У 2;

Р–45 ЭТ У2;

РШК-56 ЭТ У2;

РШК-095 ЭТ У2,

где Р – разъединитель, РШК – разъединитель шин контактных;

25; 45; 56, 095 – обозначение серии;

ЭТ – индекс изготовителя;

У – климатическое исполнение;

2 – категория размещения.

1.1.3 Разъединитель устанавливается внутри кузова электровоза.

1.1.4 Разъединитель должен быть работоспособными при эксплуатации в следующих условиях:

– при температуре окружающего воздуха от минус 50 °С до плюс 60 °С;

– при относительной влажности воздуха 98 % при температуре плюс        25 °С, не более;

– при механических воздействиях вибрации с частотой от 0,5 до 100 Гц при ускорении 9,8 м/с² (1 g), не более, и воздействии одиночных ударов в горизонтальном направлении при ускорении 29,4 м/с² (3 g) длительностью от 2 до       20 мс;

– при высоте над уровнем моря 1400 м, не более.

1.2 Технические характеристики

1.2.1 Разъединитель должны соответствовать требованиям технических условий Р-25 ЭТ.000 ТУ и комплектам конструкторской документации                  Р-25 ЭТ.000, Р-45 ЭТ.000, РШК-56 ЭТ.000 и РШК-095 ЭТ.000, соответственно.

1.2.2 Основные параметры разъединителя приведены в таблице 1.

Таблица 1

1.2.3 Режим работы  – продолжительный.

1.2.4 Рабочее положение – вертикальное.

1.2.5 Сопротивление изоляции разъединителя указано в таблице 2.

Таблица 2

1.2.6 Механическая износостойкость – 20000 циклов.

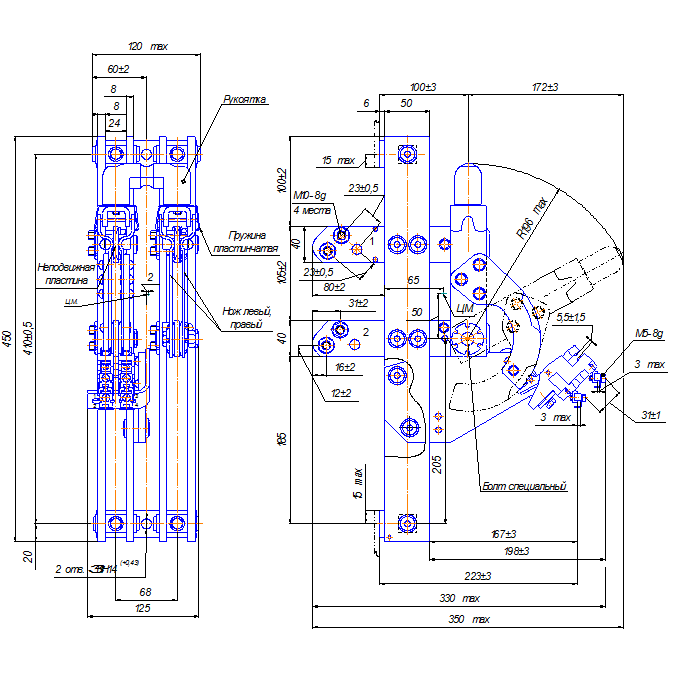

1.2.7 Габаритные, установочные и присоединительные размеры разъединителя приведены в приложении Б.

1.3 Состав изделия

1.3.1 Разъединитель является аппаратом ножевого типа и включает в себя два ножевых элемента (разъединители Р-25 ЭТ, РШК-56 ЭТ и РШК-095 ЭТ) или три (разъединитель Р-45 ЭТ).

1.3.1.1 Разъединитель (см. рисунки 1-3) состоит из основных частей:

-     отдельных ножевых элементов поз.1;

-     неподвижных контактных пластин поз.2;

-     монтажного основания (изоляционные стойки) поз.3;

-     кулачкового контактора поз.4.

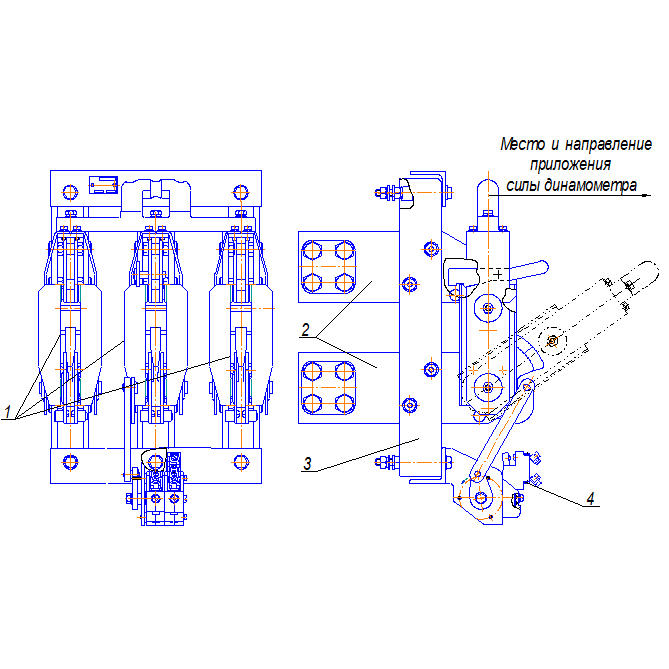

 Рисунок 1 – Разъединитель Р-25 ЭТ

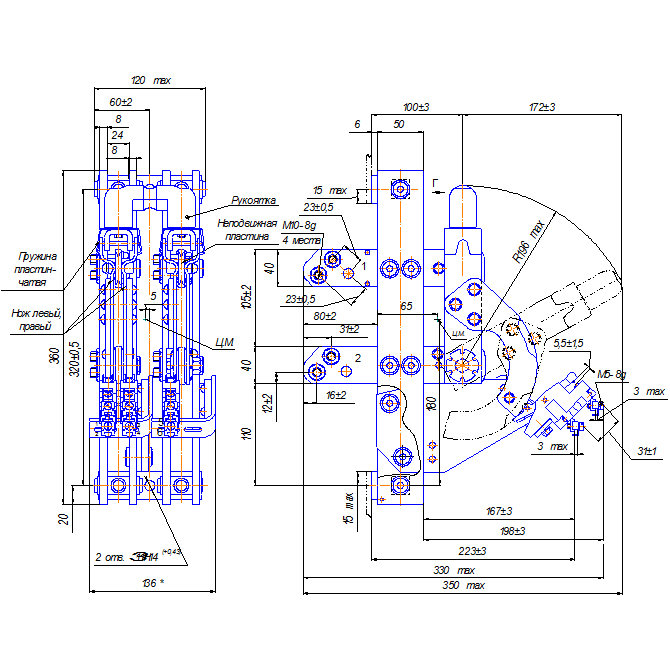

Рисунок 2 – Разъединитель РШК-56 ЭТ (РШК-095 ЭТ)

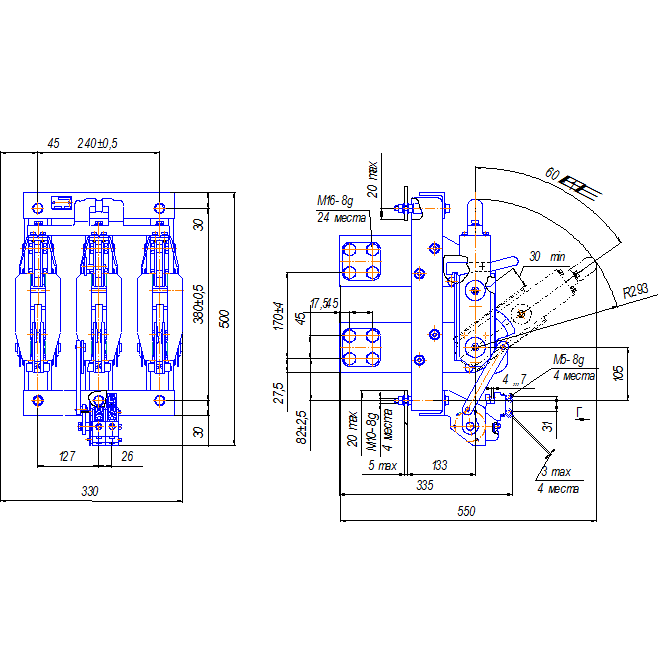

 Рисунок 3 – Разъединитель Р-45 ЭТ

1.3.2 Комплект поставки:

-     разъединитель (Р-25 ЭТ, Р-45 ЭТ, РШК-56 ЭТ или РШК-095 ЭТ);

-     паспорт (Р-25 ЭТ.000 ПС, Р-45 ЭТ.000 ПС, РШК-56 ЭТ.000 ПС или РШК-095 ЭТ.000 ПС);

-     руководство по эксплуатации Р-25 ЭТ.000 РЭ (по отдельному заказу).

1.4 Устройство и работа

Разъединитель имеет однополюсное исполнение главных контактов и блок вспомогательных контактов. Ножевой элемент состоит из двух подвижных пластин, выполняющих функцию контактного ножа, неподвижных контактных пластин (выводы), нижняя выводная пластина является шарнирной опорой ножа, и монтажного основания, в виде изоляционных стоек. На разъединителе в качестве вспомогательных контактов установлены кулачковые контакторы. В разъединителе Р-45 ЭТ вспомогательные контакты соединены рычажным устройством с ножевым элементом. Переключение разъединителя производится вручную отключающей штангой в обесточенном состоянии.

1.5 Средства измерения и инструмент

Перечень средств измерения и инструментов, предназначенных для контроля и выполнения работ по техническому обслуживанию, ремонту разъединителя, приведён в таблице 3.

Таблица 3

Продолжение таблицы 3

1.6 Маркировка и пломбирование

1.6.1 Маркировка разъединителя выполняется на прикреплённой к нему табличке. В табличку вносят:

-     тип разъединителя;

-     серийный номер;

-     номинальный ток, номинальное напряжение главной цепи;

-     дату изготовления.

1.6.2 Маркировка транспортной тары должна быть выполнена по          ГОСТ 14192.

1.7 Упаковка

1.7.1 Консервация и упаковка разъединителя должна производиться в соответствии с действующими чертежами упаковки У.Р-25.000, У.Р-45.000 и У.РШК-56.000 и соответствовать требованиям ГОСТ 23216 с учетом условий транспортирования и допустимых сроков хранения.

1.7.2 При упаковке разъединителя Р-25 ЭТ к нему привязывается шпагатом мешочек с силикагелем гранулированным марки КСМГ ГОСТ 3956. Разъединитель заворачивают в два слоя бумаги ПБ-3-35 ГОСТ 9569 и один слой бумаги А-90 ГОСТ 8273 и заваривают в полиэтиленовый чехол. Упакованные разъединители в количестве двух штук устанавливают в ящик на упоры, сверху разъединители закрепляют планками, планки крепят гвоздями.

1.7.3 При упаковке разъединителя Р-45 ЭТ к нему привязывается шпагатом мешочек с силикагелем гранулированным марки КСМГ ГОСТ 3956. Разъединитель заворачивают в два слоя бумаги ПБ-3-35 ГОСТ 9569 и один слой бумаги А-90 ГОСТ 8273 и заваривают в полиэтиленовый чехол. Упакованный разъединитель крепят к кронштейнам. Кронштейны с изделием крепят к дну ящика.

1.7.4 При упаковке разъединителя РШК-56 ЭТ или РШК-095 ЭТ к нему привязывается шпагатом мешочек с силикагелем гранулированным марки КСМГ ГОСТ 3956. Разъединитель заворачивают в два слоя бумаги ПБ-3-35 ГОСТ 9569 и один слой бумаги А-90 ГОСТ 8273 и заваривают в полиэтиленовый чехол. Упакованный разъединитель устанавливают в ящик на упоры, сверху разъединители закрепляют планками, планки крепят к упорам гвоздями.

1.7.5 Паспорт на разъединитель вкладывается в конверт и помещается в ящик.

1.7.6 Ящик маркируют манипуляционными знаками: ВЕРХ НЕ КАНТОВАТЬ, ОСТОРОЖНО ХРУПКОЕ, БЕРЕЧЬ ОТ ВЛАГИ.

2 Использование по назначению

2.1 Эксплуатационные ограничения

2.1.1 Технические характеристики, несоблюдение которых недопустимо по условиям безопасности и  может привести к выходу разъединителя из строя, указаны в таблице 4 настоящего РЭ.

Таблица 4

2.1.2 Требования к месту монтажа (установки) разъединителя на электровозе

Место для монтажа устройства на электровозе должно обеспечивать:

-            условия эксплуатации в части воздействия механических факторов внешней среды в соответствии с группой М25 ГОСТ 17516.1;

-            возможность доступа без демонтажа сопрягаемого или близлежащего оборудования для осмотра и обслуживания разъединителя;

-            защиту от попадания на разъединитель горюче-смазочных материалов, посторонних предметов и влаги;

-            защиту обслуживающего персонала от прикосновения к токоведущим частям во время работы разъединителя.

2.1.3 Монтаж разъединителя на электровозе производить в следующем порядке:

-     установить разъединитель в рабочем положении (п.1.2.5 настоящего РЭ) в электровозе по месту;

-            закрепить разъединитель при помощи болтов (шпилек), проходящих через отверстия в корпусе;

-            подсоединить разъединитель к электрической цепи электровоза в соответствии с принципиальной схемой;

-            проверить правильность монтажа разъединителя на электровозе.

2.2 Подготовка к использованию

2.2.1 Меры безопасности при подготовке разъединителя к использованию следующие:

- персонал, готовящий изделия к использованию, должен пройти специальную подготовку и проверку знаний при работе с электроустановками напряжением до и свыше 1000 В;

Примечание – Право на проведение работ подтверждается записью в строке «Свидетельство на право проведения специальных работ» удостоверения о проверке знаний норм и правил работы в электроустановках.

- при проверке готовности разъединителя к использованию, во время сборки испытательной схемы, прежде всего, проверить защитное и рабочее заземление измерительного оборудования;

- к работе с мегаомметром допускаются лица, имеющие III группу по электробезопасности;

- измерение сопротивления изоляции мегаомметром должно осуществляться на отключенных токоведущих частях, с которых снят заряд путём предварительного их заземления;

- запрещается прикасаться к токоведущим частям, к которым присоединён мегаомметр.

2.2.2 Объем и последовательность внешнего осмотра разъединителя

Внешний осмотр проводить в следующем порядке:

- проверить отсутствие внешних повреждений;

- проверить отсутствие ослабленных механических креплений;

- проверить наличие защитно-декоративных покрытий и отсутствие повреждений этих покрытий.

2.2.3      Порядок проверки готовности разъединителя к использованию

2.2.3.1 Проверить сопротивление изоляции между:

- разомкнутыми главными контактами мегаомметром постоянного тока напряжением 2500 В;

- смежными главными контактами мегаомметром постоянного тока напряжением 2500 В;

- главными контактами и ближайшим крепёжным отверстием мегаомметром постоянного тока напряжением 2500 В;

-     главными контактами и выводами вспомогательной цепи мегаомметром постоянного тока напряжением 2500 В;

-     разомкнутыми вспомогательными контактами мегаомметром постоянного тока напряжением 1000 В;

-     вспомогательными контактами и ближайшим крепёжным отверстием мегаомметром постоянного тока напряжением 1000 В.

2.2.3.2 Проверить электрическую прочность изоляции в течение (60±5) с       путём приложения напряжения (среднеквадратическое значение) переменного тока частотой 50 Гц. Места приложения и значение испытательного напряжения указаны в таблице 5.

Таблица 5

2.2.3.3 Проверить усилие перемещения ножей в отключенном состоянии разъединителя и усилие отключения разъединителя динамометром, усилие которого прикладывается в точке и в направлении, показанных, на рисунках   1-3. Усилие должно быть не меньше заданного в п. 1.2.2 настоящего РЭ. В случае несоответствия усилия заданной величине необходимо его отрегулировать при помощи болта специального.

2.2.3.4 Проверить длину линии касания контактов главной цепи (кроме разъединителя Р-45 ЭТ) следующим образом:

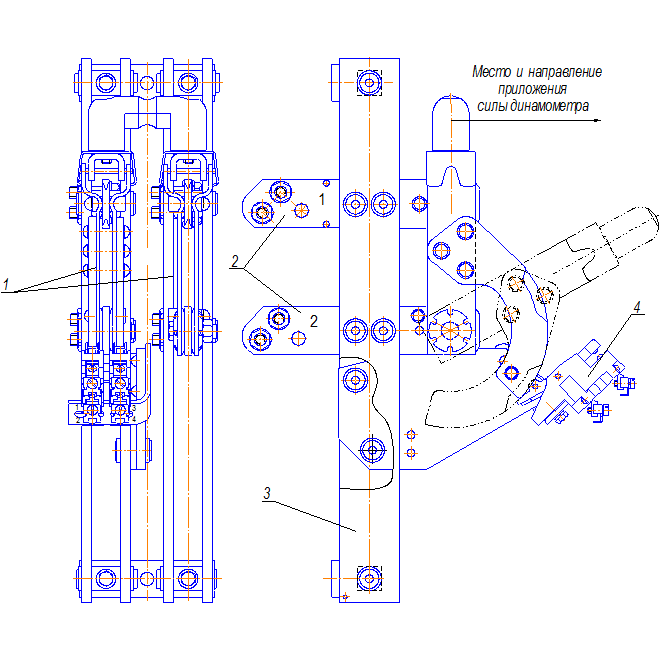

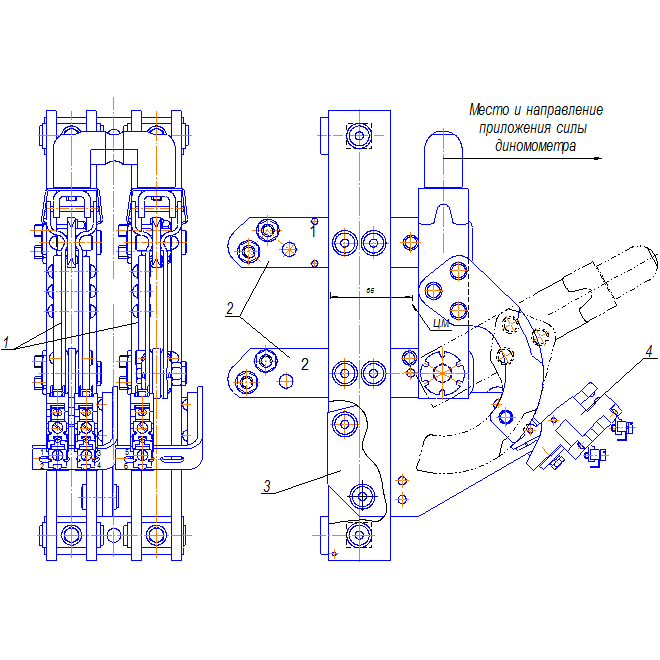

      - снять рукоятку и пружину пластинчатую разъединителя (см. приложение Б);

      - между неподвижной пластиной и ножами левым и правым вставить копировальную и белую бумагу, закрепить ножи пружиной пластинчатой;

      - снять пружину пластинчатую, отогнуть ножи и извлечь бумагу, измерить длину линии касания по оттиску копировальной бумаги на белую.

2.2.3.5 Измерить раствор контактов кулачкового контактора с помощью линейки на 150 мм.

2.2.4                     Перечень возможных неисправностей устройства, выявленных в процессе его подготовки, и рекомендации (способы) по их устранению указаны в таблице 6 настоящего РЭ.

Таблица 6

2.3 Использование разъединителя

2.3.1 Порядок проверки работоспособности разъединителя при использовании.

2.3.2 Перечень возможных неисправностей разъединителя, выявленных в процессе его использования, и рекомендации (способы) по их устранению указаны в таблице 7 настоящего РЭ.

Таблица 7

3.1 Общие указания

3.1.1 Техническое обслуживание (ТО) проводят во время нахождения подвижного состава в депо.

3.1.2 Проверку технического состояния разъединителя проводить с периодичностью согласно «Ремонтному руководству по техническому обслуживанию, текущему и среднему ремонтам электровозов постоянного тока» от      2002 г., а также перед сдачей устройства в эксплуатацию.

3.1.3 Необходимая документация при проверке технического состояния:

-            паспорт (Р-25 ЭТ.000 ПС, Р-45 ЭТ.000 ПС, РШК-56 ЭТ.000 ПС или РШК-095 ЭТ.000 ПС);

-            руководство по эксплуатации.

3.2 Меры безопасности

3.2.1 К работам допускается персонал:

-     прошедший специальную подготовку и проверку знаний техники безопасности при работе с электроустановками до и свыше 1000 В;

-            изучивший работу разъединителей;

-            знающий правила техники безопасности при работе с электроподвижным составом.

3.3 Виды технического обслуживания и текущих ремонтов

3.3.1 Система технического обслуживания и текущих ремонтов разъединителей включает в себя следующие виды:

-            техническое обслуживание ТО-1, ТО-2 и ТО-3;

-            ремонты ТР (текущий ремонт), СР (средний ремонт).

3.3.2 Характеристика видов технического обслуживания и ремонтов:

-            ТО-1, ТО-2, ТО-3, ТР предназначены для проверки технического состояния, поддержания в чистоте, устранения обнаруженных неисправностей и выполняются без снятия разъединителя с электровоза;

-     СР предназначен для поддержания работоспособности, восстановления основных эксплуатационных характеристик и обеспечения их стабильности путём ревизии, ремонта, регулировки, испытаний и замены деталей и узлов разъединителя, со снятием с электровоза.

3.3.3 Периодичность технического обслуживания и ремонтов

В процессе ТО, текущего и среднего ремонта руководствоваться сроками, указанными в таблице 8, и значениями допустимых величин основных параметров, приведенными в приложении Г.

Таблица 8

3.4 Порядок технического обслуживания разъединителя

Перечень обязательных работ при технических обслуживаниях и ремонтах устройств приведен в таблице 9.

Таблица 9

Продолжение таблицы 9

3.5 Консервация (расконсервация, переконсервация)

3.5.1 Консервацию проводят с целью сохранения работоспособности изделия в период его хранения и транспортирования (в соответствии с ГОСТ 9.014 для варианта временной защиты изделия при частичной консервации В3-1).

3.5.2 Перед консервацией проводят подготовку (обработку наружных поверхностей изделия обезжириванием органическими растворителями, а именно:

-            бензин-растворитель нефрас С2-80/120 по ТУ 38.401-67-108;

-            бензин-растворитель для лакокрасочной промышленности (уайт-спирит) по ГОСТ 3134.

3.5.3 Обработку наружных поверхностей изделия, имеющих окрашенные и неметаллические участки, производят протиранием салфетками или тампонами, смоченными растворителем (перечень растворителей указан в п.3.5.2).

3.5.4 Консервацию проводят путем нанесения кистью или тампоном консервационного масла К-17 ГОСТ 10877 (без подогревания) на наружные поверхности за исключением поверхностей с лакокрасочными покрытиями и неметаллических деталей.

3.5.5 Слой масла после нанесения должен быть сплошным, без воздушных пузырей и инородных включений. При их наличии дефекты устраняют повторным нанесением масла.

3.5.6 Расконсервацию производят с целью подготовки изделия  к использованию его по назначению (согласно требованиям ГОСТ 9.014).

3.5.7 Расконсервацию производят путем протирания ветошью смоченной растворителем с последующей протиркой насухо наружных поверхностей изделия, за исключением поверхностей с лакокрасочными покрытиями и неметаллических деталей.

3.5.8 Обдуть разъединитель чистым сухим сжатым воздухом.

3.5.9 Переконсервация изделия в процессе хранения не производится.

4 Ремонт разъединителя и его составных частей

Разъединитель ремонтируется со снятием с электровоза. Детали разъединителя очистить и проверить их состояние, при наличии износов более допустимых значений детали заменить или отремонтировать.

4.1 Разборка разъединителя

4.1.1 Разборку разъединителей Р-25 ЭТ, РШК-56 ЭТ, РШК-095 ЭТ (рисунки 4-5) проводить в следующем порядке:

-     убрать развальцовку с торца болта специального поз. 1, снять болт, снять шайбу пружинную поз. 2;

-     открутить винты поз. 11 с рукоятки поз. 12, снять шайбы поз. 13, снять рукоятку;

-     вынуть оси поз. 7, 8;

-     снять пружины пластинчатые поз. 14;

-     снять скобы поз. 15;

-     снять ножи правый и левый поз. 3;

-     убрать развальцовку со штифтов поз. 4 и развальцовку поз. 5, 6 с распорок поз. 9, 10, снять распорки поз. 9, 10 со стоек поз. 22, 23;

-     снять кольца поз. 25 со штифта заклёпочного поз. 27;

-     снять пластины контактные поз. 16, 17;

-     снять планки поз. 21 с контакторами кулачковыми поз. 18 с планок поз. 24;

-     открутить болты поз. 19, убрать шайбы поз. 20;

-     снять контакторы кулачковые поз. 18.

4.1.2 Разборку разъединителя Р-45 ЭТ (рисунок 6) проводить в следующем порядке:

-     отвернуть винты поз. 1 и поз. 2, снять планку поз. 3, снять блокировку поз. 5;

-     отвернуть болты поз. 6 и поз. 7, снять гайки поз. 8 и поз. 9, снять уголки поз. 10 и поз. 11;

-     отвернуть болты поз. 13, снять шайбы поз. 14, снять планку поз. 15 с рукояткой поз. 16 с разъединителей поз. 12;

Примечание – Разъединители (ножевые элементы) при выходе из строя заменяются на заводе – изготовителе.

-     отвернуть винты поз. 17, снять шайбы поз. 18, снять рукоятку поз. 16;

-     отвернуть болт поз. 4, снять рычаг поз. 19 с блокировки поз. 5, вынуть вал поз. 20, снять корпус блокировки поз. 21;

-     снять контакторы кулачковые поз. 22.

4.2 Сборка разъединителя

4.2.1 Cборку разъединителей Р-25 ЭТ, РШК-56 ЭТ, РШК-095 ЭТ (рисунки 4-5) проводить в следующем порядке:

-     присоединить распорки поз. 9, 10 и пластины контактные поз. 16, 17 к стойкам поз. 22, 23;

-     развальцевать штифты поз. 4, и поз. 5, 6;

-     соединить планки поз. 21 с планками поз. 24, соединить их со стойкой  поз. 22, развальцевать штифты поз. 26;

-     установить кольца поз. 25 на штифты заклёпочные поз. 27;

-     установить ножи поз. 3 на пластины контактные поз. 16, 17, закрепить при помощи болтов специальных поз. 1 и шайб пружинных поз. 2, развальцевать концы болтов специальных;

-     надеть скобы поз.15 на оси поз. 7 и поз. 8, установить ось со скобой между ножами поз. 3;

-     закрепить ножи поз. 3 пружинами пластинчатыми поз. 14;

-     установить рукоятку поз. 12 на пружины пластинчатые поз. 14, уложить на рукоятку шайбы поз. 13, закрепить рукоятку при помощи винтов  поз. 11;

-     привернуть к планкам поз. 21 контакторы кулачковые поз 18 с помощью болтов поз. 19 и шайб поз. 20.

4.2.2 Cборку разъединителя Р-45 ЭТ (рисунок 6) проводить в следующем порядке:

-     установить уголки поз. 10 и поз. 11 на разъединители поз. 12, закрепить при помощи болтов поз. 6 и поз. 7 и шайб поз. 8 и поз. 9;

-     присоединить рукоятку поз. 16 к планке поз. 15 при помощи винтов поз. 17 и шайб поз. 18;

-     присоединить планку поз. 15 с рукояткой поз. 16 к разъединителям поз. 12 при помощи болтов поз. 13 и шайб поз. 14;

-     надеть корпус блокировки поз. 21 на контакторы кулачковые поз. 22, вставить вал поз. 20 в блокировку поз. 5, закрепить рычаг поз. 19 при помощи болта поз. 4;

-     соединить планку поз. 3 с блокировкой поз. 5 при помощи винта поз 1;

-     прикрепить планку поз. 3 с блокировкой поз. 5 к среднему разъединителю поз. 12 при помощи винта поз. 2.

4.3 Проверка разъединителя после сборки

Провести проверку выпускаемого из ремонта разъединителя по окончании всех ремонтных и сборочных работ.

4.3.1 Проверить качество сборки и внешней отделки внешним осмотром.

4.3.2 Проверить усилие перемещения ножей во включенном и отключенном состоянии разъединителя по п.п. 2.2.3.3 настоящего РЭ.

4.3.3 Проверить длину линии касания контактов главной цепи по п. 2.2.3.4 настоящего РЭ (кроме разъединителя Р-45 ЭТ).

4.3.4 Измерить раствор контактов кулачковых контакторов по п. 2.2.3.5 настоящего РЭ.

4.3.3 Проверить сопротивление изоляции согласно п.2.2.3.1 настоящего РЭ.

4.3.4 Проверить электрическую прочность изоляции согласно п.2.2.3.2 настоящего РЭ.

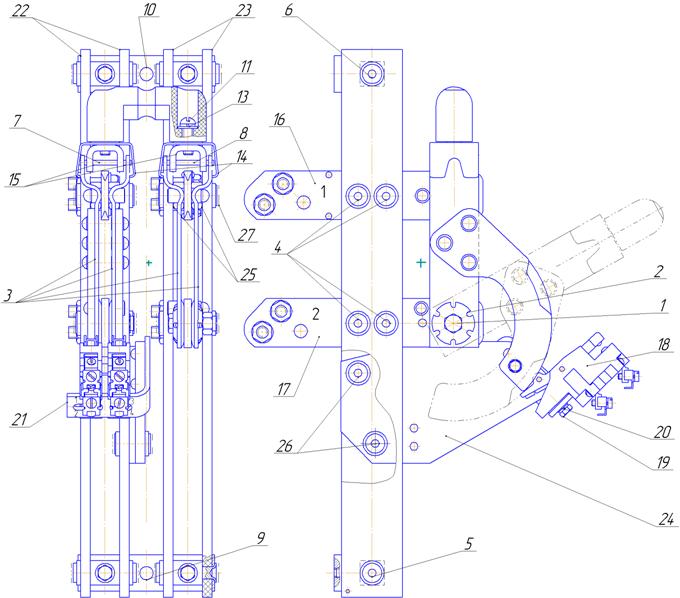

Рисунок 4 – Разъединитель Р-25 ЭТ

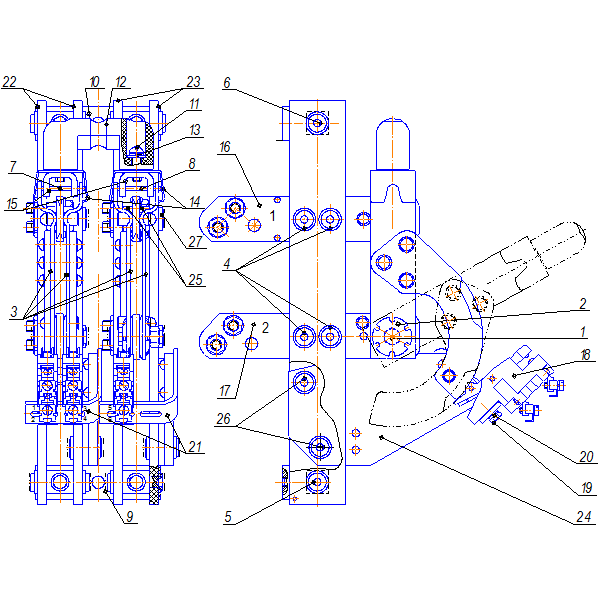

Рисунок 5 – Разъединитель РШК-56 ЭТ (РШК-095 ЭТ)

5 Хранение

5.1 Правила постановки разъединителя на хранение и снятие его с хранения

5.1.1 Перед постановкой на хранение разъединитель должен быть законсервирован и упакован в соответствии с пп. 3.5.1 - 3.5.5 и пп.1.7 настоящего РЭ.

5.1.2 При снятии разъединителя с хранения, перед использованием, он должен быть расконсервирован по пп. 3.5.6, 3.5.8.

5.1.3 Меры безопасности при проведении работ по консервации и расконсервации должны соответствовать разделу 10 ГОСТ 9.014.

5.2 Условия хранения разъединителя

5.2.1 Разъединитель в упаковке предприятия-изготовителя должен храниться в закрытых помещениях с естественной вентиляцией без искусственно регулируемых климатических условий, где колебания температуры и влажности существенно меньше, чем на открытом воздухе, расположенные в макроклиматических районах с умеренным и холодным климатом.

5.2.2 Допустимый срок сохраняемости разъединителя до ввода в эксплуатацию 2 года.

5.2.3 Продолжительность транспортирования разъединителя в упаковке предприятия-изготовителя входит в общую продолжительность хранения разъединителя в упаковке предприятия-изготовителя до начала использования его по назначению и должна быть не более 6 месяцев.

6 Транспортирование

6.1 Разъединители в упаковке предприятия-изготовителя транспортируются любым видом крытого транспорта, климатические условия в котором соответствуют климатическим условиям хранения с обеспечением защиты от механических повреждений.

6.2 Условия транспортирования разъединителя – С (средние) по         ГОСТ 23216 и группе 4 по ГОСТ 15150.

7 Утилизация

7.1 Разъединитель подлежит утилизации с целью извлечения драгоценных и цветных металлов, содержание и состав которых указаны в таблице 10.

Таблица 10

7.2 Разъединитель не содержит экологически вредных и радиоактивных веществ.

ПРИЛОЖЕНИЕ А

Ссылочные нормативные документы

Таблица А.1

ПРИЛОЖЕНИЕ Б

Габаритные, установочные и присоединительные размеры

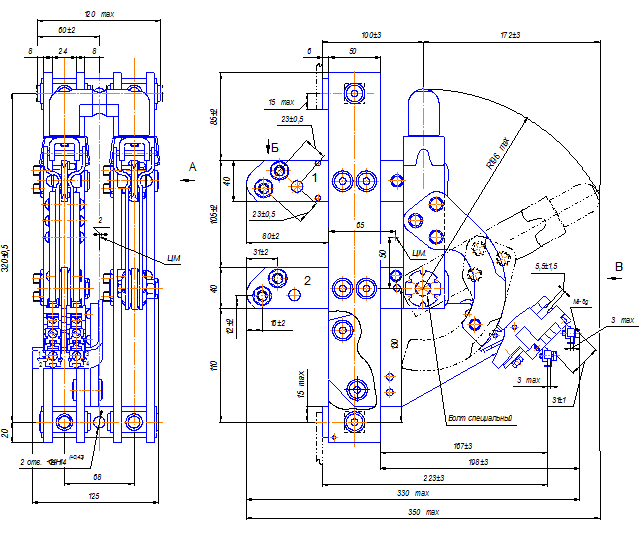

Рисунок Б.1 – Разъединитель Р-25 ЭТ

 Рисунок Б.2 – Разъединитель Р-45 ЭТ

Рисунок Б.3 – Разъединитель РШК-56 ЭТ

Рисунок Б.4 – Разъединитель РШК-095 ЭТ

ПРИЛОЖЕНИЕ В

Карта смазки

Таблица В.1

 ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

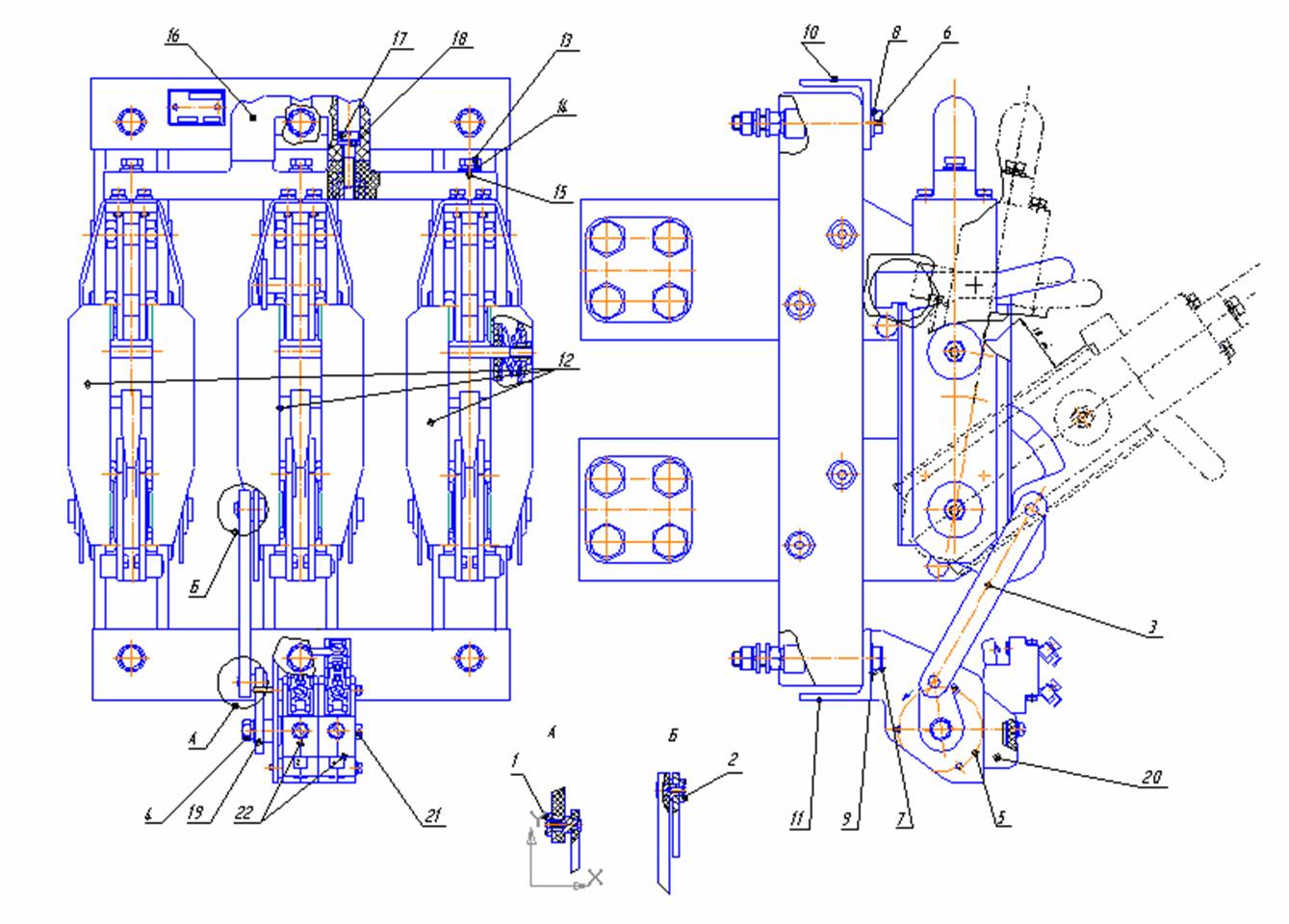

Рисунок 6 -  Разъединитель Р-45 ЭТ

//////////////////////////////
