Changan CS35. Инструкция - часть 15





CS35





55

Система автоматической помощи при парковке

При включенном зажигании (ключ не в положении

OFF)  и  переводе  рычага  переключения  передач  в
положение  R  (задний  ход),  автоматически  включится
камера  заднего  вида.  На  экране  появится  видео
изображение  обстановки  позади  автомобиля,  метки
указывающие зону безопасности и выключатель режима
помощи при парковке. Переключатель режима помощи
при  парковке  позволяет  переключаться  между  тремя
состояниями: режим парковки на место стоянки (задним
ходом)  →  режим  параллельной  парковки  →  режим  с
отключенными направляющими линиями.
Примечание. Модель с минимальной конфигурацией не
оборудована  переключателем  режима  помощи  при
парковке.

Режим парковки на место стоянки (задним ходом)

В этом режиме на дисплее отображается:

1. Видео изображение обстановки позади автомобиля.

2.  Два  протяженных  луча  с  метками  относительно

заднего бампера.

3. Три опорных метки с расстояниями (100 см/200 см/300

см) до заднего бампера.

Поверните  рулевое  колесо,  лучи  с  опорными  метками
расстояний  (вместе  называемые  активный  путь)  будут
изменять  положение  в  соответствии  с  углом  поворота
передних  колес.  Оцените  путь  движения  назад  под
выбранным  углом  поворота.  После  того,  как  вы
подтвердите,  что  активный  путь  соответствует
выбранному  маршруту  движения  назад,  автомобиль
начнет  движение  в  соответствии  с  данным  активным
путем.

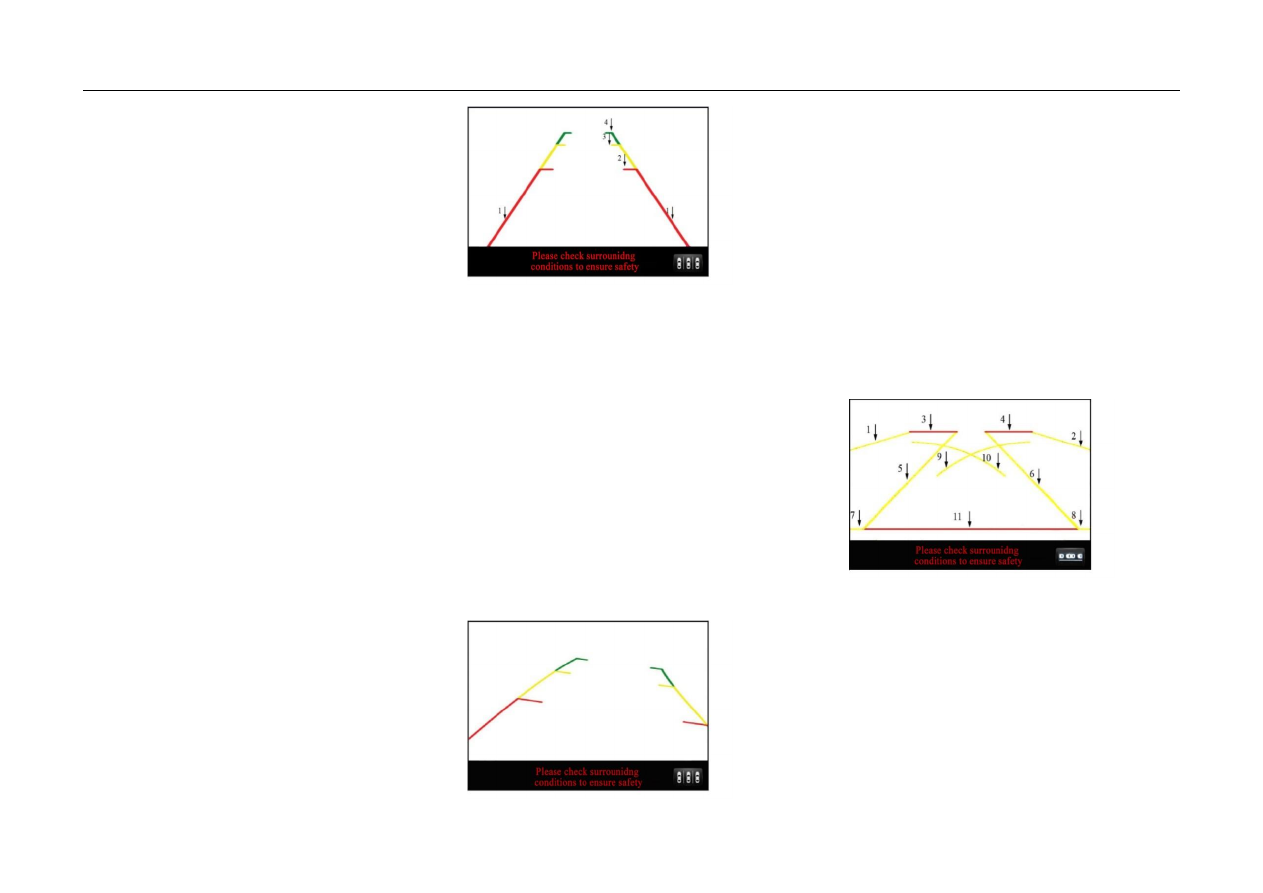

Как  показано  на  верхнем  рисунке,  на  экране  будут

отображаться линии активного пути. Линии и метки на

рисунке имеют следующие значения:

1.  Линия  с  отметками  соотносится  с  шириной

автомобиля.

2.  Опорная  метка  расстояния  100  см:  красная  линия

означает, что до заднего бампера осталось около 100 см.

3.  Опорная  метка  расстояния  200  см:  желтая  линия

означает, что до заднего бампера осталось около 200 см.

4.  Опорная  метка  расстояния  300  см:  зеленая  линия

означает, что до заднего бампера осталось около 300 см.

При  повороте  рулевого  колеса  активный  путь
соответствующим образом изменяется, как показано на
рисунке ниже.



Режим параллельной парковки

В  режиме  параллельной  парковки  на  дисплее

отображается:

1.  Видео

изображение  обстановки  позади

автомобиля.

2.  Направляющие

линии

для

режима

параллельной парковки (между 1, 3, 5, 7 или 2, 4,
6, 8 на последующем рисунке, линии 3 и 4 на
автомобиле

показаны

красным

цветом,

остальные – желтым цветом).

3.  Направляющие линии движения задним ходом

(9  и  10  на  последующем  рисунке  показаны
желтым цветом).

4.  Опорная  метка  расстояния  соответствует

значению  около  30  см  от  заднего  бампера
(линия  11  на  последующем  рисунке  показана
красным цветом).



Режим с отключенными направляющими линиями

При установке этого режима («Guide Line Off») на

экране  появится  видео  изображение  обстановки  сзади
автомобиля,  метки  зон  безопасности  и  выключатель
режима помощи при парковке.

CS35





56

Система кондиционирования воздуха


ПРИМЕЧАНИЕ

После

включения

системы

внутренней

циркуляции,  по  возможности,  не  курите  в

автомобиле.  Дым  осаждается  на  испарителе  и

вызывает

длительно

присутствующий

специфический  запах,  который  можно  устранить

только заменой испарителя.

Для  осушения  системы  кондицинирования  после

использования  функций  охлаждения,  оттаивания

и  антизапотевания  стекол  в  теплое  время  года,

выключите  компрессор  перед  остановкой  и

включите  обдув  воздуха  на  высокой  скорости  на

3-5 минут. Это значительно уменьшит запах.

Система

обогрева

повышает

свою

производительность  только  после  того,  как

двигатель

достигнет

нормальной

рабочей

температуры.

Для

гарантированной

работы

системы

кондиционирования  воздуха,  следите  за  тем,

чтобы

воздухозаборники

не

оказались

загороженными

посторонними

предметами,

льдом, снегом, листьями и т.д.







Воздуховоды






Описание и работа блока управления климатом





Ручка регулятора температуры

Выключатель подачи воздуха в направлении

лица и ног

Выключатель ламп аварийной остановки

Выключатель режима размораживания

Ручка регулятора воздушного потока

Выключатель системы кондиционирования

Выключатель режима подачи воздуха в лицо

Выключатель режима подачи воздуха в ноги

Выключатель режима подачи воздуха в ноги и

для размораживания

10

Выключатель подогрева (размораживания)

внешних зеркал заднего вида.

11

Выключатель внутренней и внешней

циркуляции воздуха






Воздуховод обдува ветрового стекла

Центральные воздуховоды

Боковые воздуховоды

Воздуховод

размораживателя

бокового стекла

Воздуховод области ног

CS35





57

1. Ручка регулятора температуры

Поворачивайте ручку для установки нужной

температуры. Поворачивайте ручку между
центральным и правым крайним положением,
чтобы установить температуру подаваемого
горячего воздуха (красная зона, по часовой
стрелке). Поворачивайте ручку между
центральным и левым крайним положением,
чтобы установить температуру подаваемого
холодного воздуха (синяя зона, против часовой
стрелки).
2. Выключатель подачи воздуха на лицо и в
ноги

Нажмите

этот

выключатель,

загорится

соответствующий

индикатор.

Кондиционер

включится  на  подачу  воздуха  в  лицо  и  в  ноги.
Теплый или холодный воздух начинает подаваться
из  центрального  воздуховода  панели  приборов,
бокового и нижнего воздуховода (в ноги).
3. Выключатель ламп аварийной остановки

Обратитесь  к  разделу  «Запуск  двигателя  и

вождение  –  включение  сигнала  аварийной
остановки».
4. Выключатель режима размораживания

Нажмите  этот  выключатель,  и  кондиционер

переключится нав режим размораживания; теплый
или  холодный  воздух  подается  на  стекла  из
воздуховодов. Индикатор выключателя включится.
5. Ручка регулятора воздушного потока

Эта  ручка  используется  для  регулировки

интенсивности  подачи  воздуха.  Поверните  ручку
по  часовой  стрелке  –  подача  воздуха  увеличится,
при  повороте  против  часовой  стрелки  подача
воздуха уменьшится.
6. Выключатель системы кондиционирования

Вначале  поверните  ручку  регулятора  объема

воздуха  и  нажмите  кнопку  A/C  –  включится
индикатор. Кондиционер начинает работать только
при

заведенном

двигателе

и

включенном

вентиляторе подачи воздуха.

7. Выключатель режима подачи воздуха в лицо

Нажмите  этот  выключатель,  включится

соответствующий

индикатор.

Кондиционер

переключится  на  подачу  воздуха  в  лицо.  Теплый
или  холодный  воздух  начинает  подаваться  из
центрального  воздуховода  панели  приборов  и
боковых отверстий.
8. Выключатель режима подачи воздуха в ноги

Нажмите  этот  выключатель,  включится

соответствующий

индикатор.

Кондиционер

переключится  на  подачу  воздуха  в  ноги.  Теплый
или  холодный  воздух  начинает  подаваться  из
нижнего  воздуховода  (спереди)  и  воздуховодов  в
ноги передних и задних пассажиров.
9. Выключатель  режима  подачи  воздуха  в  ноги
и для размораживания

При  нажатии  включится  соответствующий

индикатор. Кондиционер начнет подавать воздух в
ноги  и  на  размораживание  стекол.  Теплый  или
холодный  воздух  начинает  подаваться  из  нижнего
воздуховода  (спереди)  и  воздуховодов  в  ноги
передних  и  задних  пассажиров,  а  также  на
передние

и

боковые

воздуховоды

для

размораживания стекол.
10. Выключатель  подогрева  (размораживания)
внешних зеркал заднего вида.

Нажмите эту кнопку для включения обогрева

(размораживания) заднего стекла и боковых зеркал
заднего

вида.

Включится

соответствующий

индикатор. Эта система используется для удаления
льда  или  осадков  тумана  на  заднем  стекле  и  на
внешних  боковых зеркалах  заднего вида.  Обогрев
автоматически  прекращается  через  некоторое
время  или  после  выключения  двигателя  ключом
зажигания.
11. Выключатель внутренней и внешней
циркуляции воздуха

Нажмите  этот  выключатель,  если  нужно

переключиться из режима забора воздуха снаружи
на  циркуляцию  воздуха  изнутри  салона.  Если

горит

соответствующий

индикатор,

это

соответствует режиму циркуляции воздуха внутри
салона.


ПРИМЕЧАНИЕ

Для  того  чтобы  воздух  внутри  салона

оставался  свежим,  используйте  режим  внешнего
забора воздуха.

При использовании режима внешнего забора

воздуха  он  попадает  в  салон  через  внешний
воздухозаборник.

Если

ручка

регулятора

температуры

находится

в

красной

зоне,

забираемый  воздух  подогревается.  Если  ручка
находится  в  синей  зоне,  подается  воздух
естественной наружной температуры. При низкой
температуре  окружающего  воздуха,  может  быть
установлена  внешняя  циркуляция  и  режим
обогрева ног.

Если установлен режим внешней циркуляции

(забор  воздуха  снаружи),  то  в  автомобиль  легче
проникают  внешние  запахи.  В  зонах  с  плохим
качеством  воздуха  и  сильным  запылением
рекомендуется  переключаться  на  внутреннюю
циркуляцию.






CS35





58

Обогрев
1. Нажмите  выключатель  режима  подачи  воздуха
на ноги.
2. Вращайте  ручку  регулятора  воздушного  потока
до желаемой величины.
3. Вращайте  ручку  регулятора  температуры  до
желаемого  положения  между  центральным  и
самым правым положением подогрева.

Если  нужен  быстрый  подогрев,  поверните

ручку до упора в правое положение.
Размораживание и устранение запотевания
1.
 Нажмите выключатель режима размораживания.
2. Вращайте  ручку  регулятора  воздушного  потока
до желаемой величины.
3. Вращайте  ручку  регулятора  температуры  до
желаемого  положения  между  центральным  и
самым правым положением подогрева.

Если

необходимо

быстро

разморозить

ветровое

стекло,

поверните

регулятор

температуры  в  самое  «горячее»  положение  и
нажмите  кнопку  регулятора  воздушного  потока,
чтобы установить максимальную подачу.

Если  трудно  избавиться  от  обледенения

ветрового стекла, нажмите кнопку A/C (включится
индикатор).

При  активном  режиме  размораживания  /

удаления  запотевания  не  включайте  режим
внутренней циркуляции (забор воздуха из салона).

Охлаждение
1. Включите

режим  внутренней  циркуляции,

включится индикатор.
2.. Нажмите  выключатель  режима  подачи  воздуха
на лицо.
3. Вращайте  ручку  регулятора  воздушного  потока
до желаемой величины.
4. Нажмите  выключатель  A/C  для  включения
охлаждения (включится индикатор).
5. Вращайте  ручку  регулятора  температуры  до
желаемого  положения  между  центральным  и
самым левым положением охлаждения.
Удаление влаги и запотевания
1. Нажмите выключатель режима размораживания.
2. Нажмите  кнопку  регулятора  воздушного  потока
и выберите желаемую величину.
3. Нажмите кнопку A/C (включится индикатор).
4. Вращайте  ручку  регулятора  температуры  до
желаемого положения.
При  активном  режиме  удаления  влаги  и
запотевания  не  включайте  режим  внутренней
циркуляции (забор воздуха из салона).
