Diagnostic system: reading out fault memory and activating systems

Subsequent work

3185

- Preliminary work
- Removing air cushion for backrest
- Installing air cushion for backrest
- Subsequent work

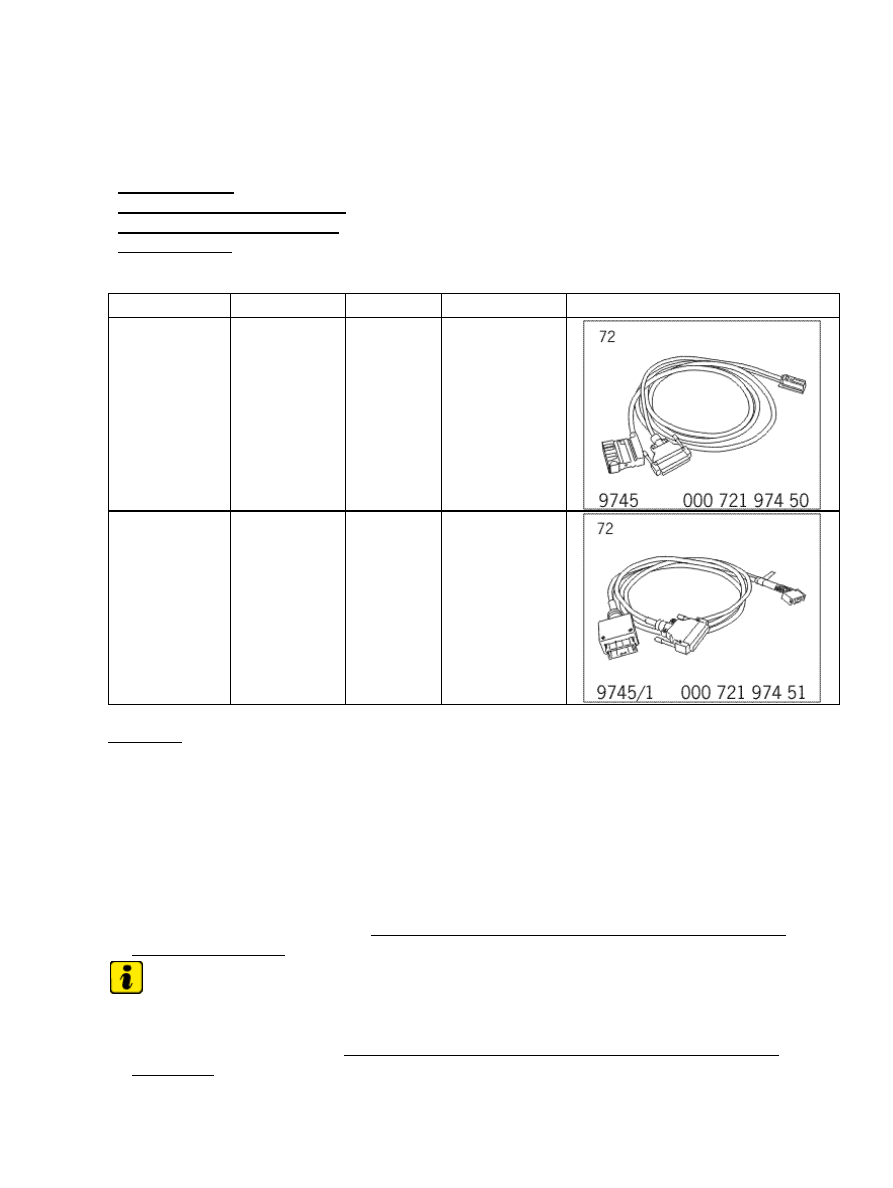

Tools

Designation

Type

Number

Explanation

test cable

special tool

9745

test cable

special tool

9745/1

Preliminary work

Preliminary work

1. Remove padding for front backrest. → 741719 Removing and installing padding for front backrest -

section on "Removing"

Note

Only necessary if you are removing the hose for the air cushion control valve!

2. Remove cover for left backrest. → 722619 Removing and installing cover for backrest - section on

"Removing"

3186

Removing air cushion for backrest

Removing air cushion for backrest

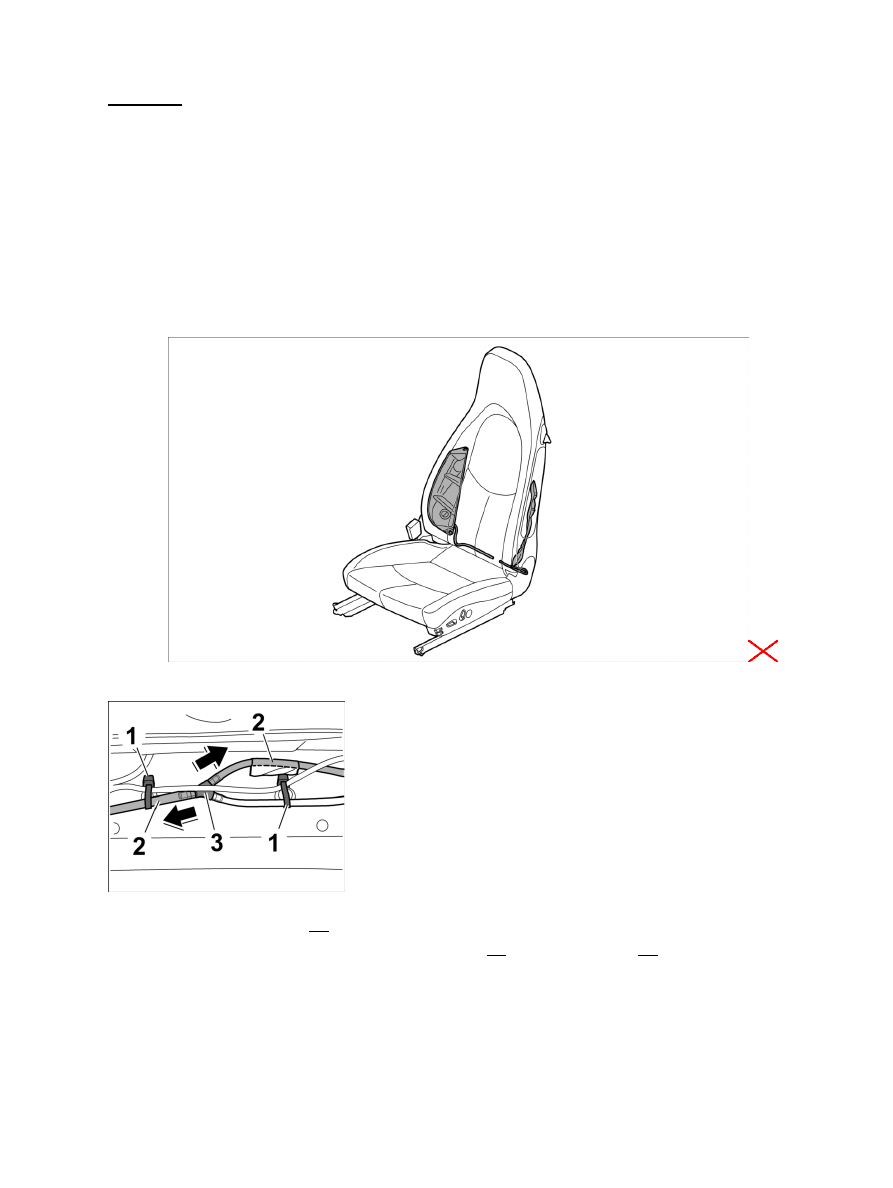

Installation Location:

Installation position of air cushion for backrest

Pulling off hoses on air cushion for backrest

1. Remove the two tie-wraps -1- .

2. Pull off the two hoses for the air cushion for backrest -2- at the branch piece -3- .

Diagnostic system: reading out fault memory and activating systems

Preliminary work

3187

Removing air cushion for backrest

3. Push out the pins -2- on the two expanding clips -1- ( -arrow A- ) and remove the expanding clips -1- .

4. Remove air cushion for backrest -3- ( -arrow C- ).

Pulling out hose

5. Pull air cushion for backrest -1- together with the hose out of the backrest frame.

Removing hose for air cushion control valve

Removing hose

1. Remove tie-wraps -2- and push hose -1- for air cushion control valve through in a downward

direction -arrow A- .

Diagnostic system: reading out fault memory and activating systems

Removing air cushion for backrest

3188
