Porshe 911 (997). Manual - part 431

- Adjusting rear lid
- Subsequent work

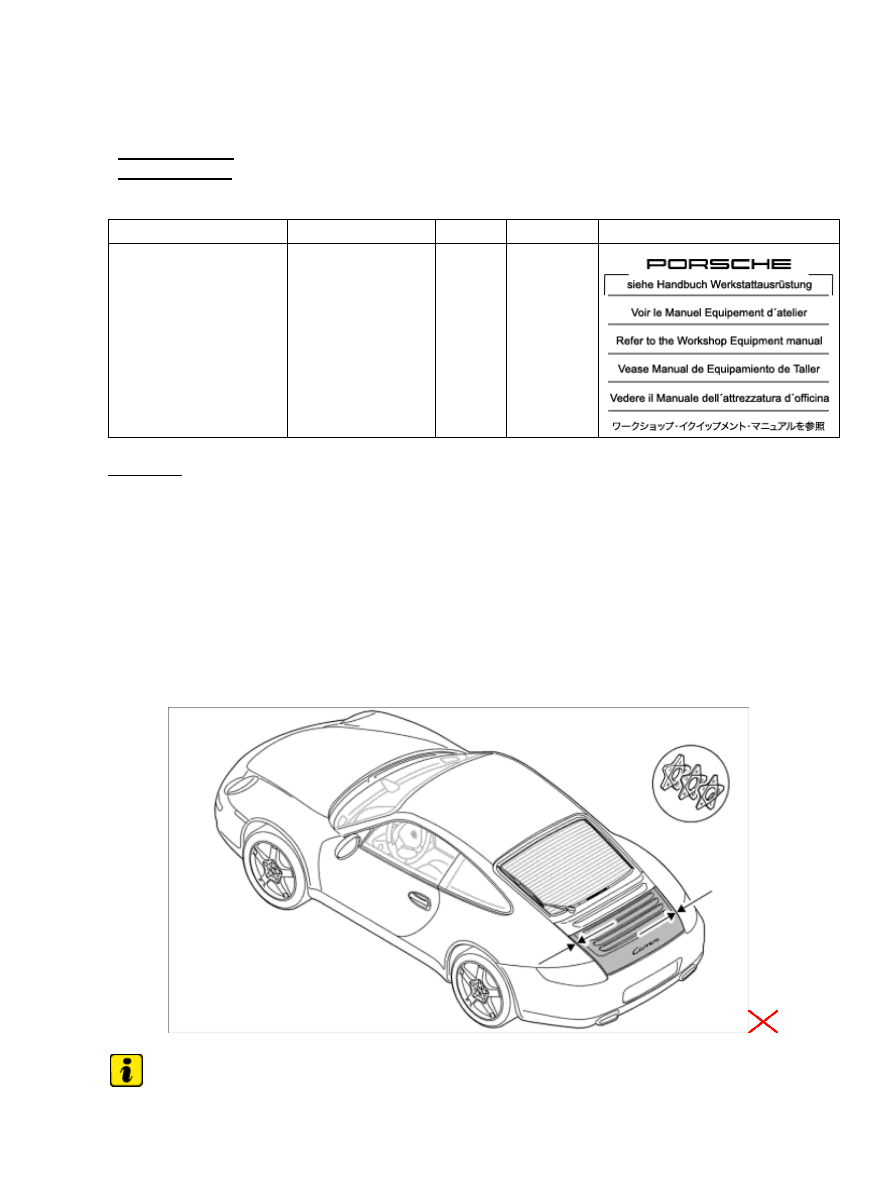

Tools

Designation

Type

Number Explanation

Star gauges for body gap
dimensions

commercially
available tool

NR.127-1

Adjusting rear lid

Adjusting lid in X and Y direction

Installation Location:

Overview, adjusting rear lid

Note

1881

Use star gauges to set and measure the gap dimensions. Star gauges for body gap dimensions NR.127-1

1. Check gap dimensions on body. → 5  Diagram - body gap dimensions

Adjusting lid in X and Y direction

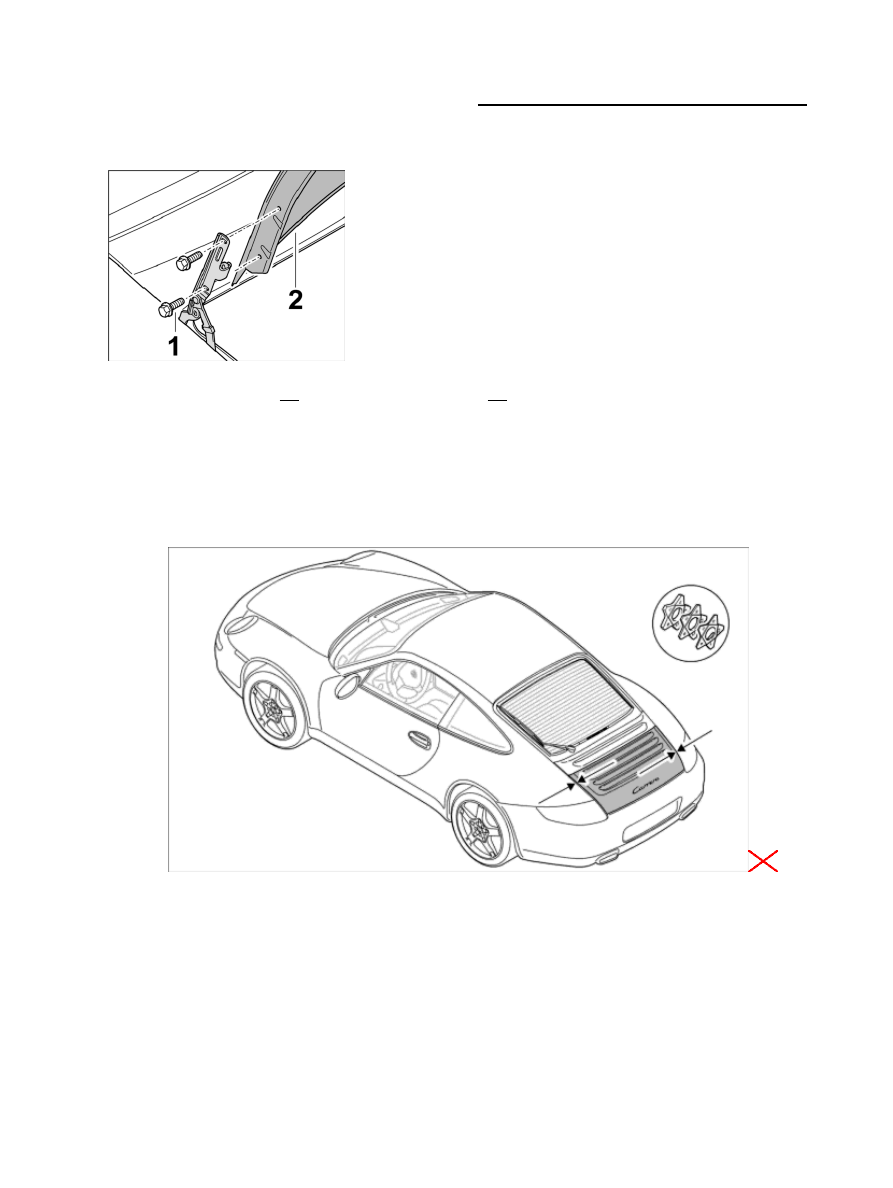

2. Undo fastening screw -1- on both sides of the rear lid -2- .

Adjusting lid in Z direction

Installation Location:

Overview, adjusting rear lid

Diagnostic system: reading out fault memory and activating systems

Adjusting lid in X and Y direction

1882

Adjusting lid in Z direction

1. Disengage rear pneumatic spring at lid end. → 5593 21 Removing and installing rear pneumatic

spring - removing

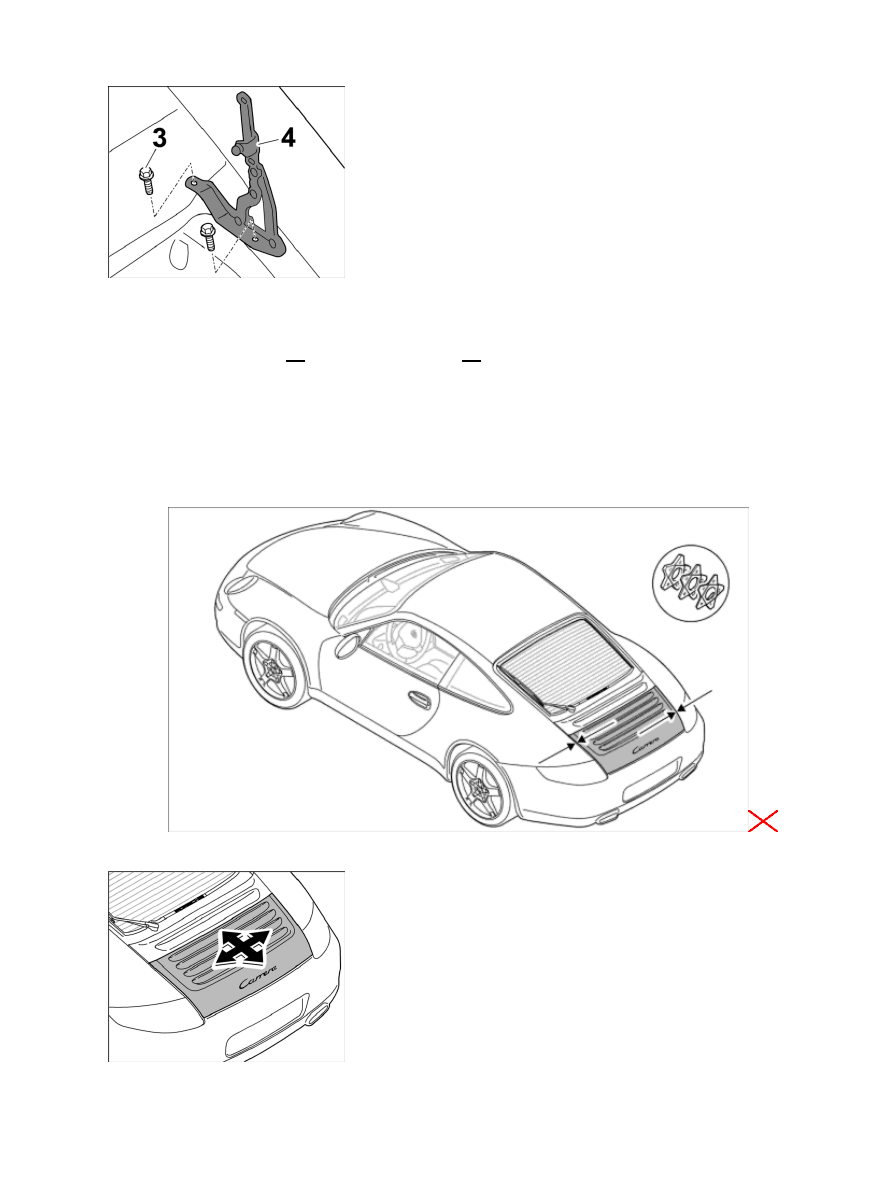

2. Undo fastening screws -3- on both rear lid hinges -4- .

Adjusting rear lid

Installation Location:

Overview, adjusting rear lid

Adjusting rear lid

Diagnostic system: reading out fault memory and activating systems

Adjusting lid in Z direction

1883

1. By moving the rear lid -2- at the hinges -4- , adjust the contours according to the side section, tail lights,

rear centre panel and front spoiler. → 5  Diagram - body gap dimensions

2. Tighten fastening screws M6 x 16 -1- . Tightening torque → : 7.1

ftlb.

3. Tighten fastening screws M6 x 16 -3- . Tightening torque → : 7.1 ftlb.

Subsequent work

Reworking

Engage rear pneumatic spring at the lid. → 5593 23 Removing and installing rear pneumatic spring - installing

997110, 997111, 997120, 997121, 997310, 997311, 997320, 997321, 997410, 997411, 997430, 997431,
997610, 997611, 997620, 997621

WARNUNG

Gefahr des Verlusts der Text-Bild-Zuordnung beim Ausdruck.

Aus technischen Gründen kann derzeit nicht ausgeschlossen werden, dass trotz
einwandfreier Darstellung auf dem Bildschirm beim Ausdruck der
Zusammenhang von Text und zugehörigem Bild verloren geht.

•

Wird der Fehler nicht bemerkt, besteht die Gefahr, daß Arbeiten nicht korrekt
durchgeführt werden und es dadurch zu Personen- und Sachschäden kommt.

•

→ Vergleichen Sie deshalb nach dem Druckvorgang unbedingt die Ausdrucke mit der
Bildschirmdarstellung. Korrigieren Sie die Ausdrucke im Fehlerfall so, daß der Inhalt der
Bildschirmdarstellung zutreffend wiedergegeben wird.

WARNING

Danger of losing text-figure correspondence when printing out.

For technical reasons, it can currently not be ruled out that the correspondence
between text and associated figure can be lost when it is printed out, even though
the display on the screen is correct.

•

If the fault is not noticed, there is the danger that work will not be performed
correctly which can cause injury and damage.

•

Diagnostic system: reading out fault memory and activating systems

Adjusting rear lid

1884
