Kenworth T680. Manual - part 1









Telephone: 1-888-MEKRA  4U  /  Fax: (803) 337 5265





NOTE

: If you have trouble with any portion of this service manual, please call our service line at 803-337-5264

and ask for customer service. Our hours of operation are 9:00 am







These Products may be the subject of Pending U.S. Patent Applications or may be covered by, but not limited
to, one or more of the following U.S. Patents or patent applications:

8544151 B2, US 20130043362 A1, US 20130092812 A1, 61/769,838



Kenworth T680

MIRRORS SERVICE MANUAL



©2014 By Lang-Mekra North America LLC

2nd Edition, January 2014.

All rights reserved. Any reprinting or unauthorized use without the written

permission of Lang-Mekra North America LLC

is expressly prohibited.





1.



Mirror system

 ......................................................................................................................................................4



2.



Carrier glass assembly ....................................................................................................................................5



2.1.



Convex mirror glass ....................................................................................................................................5



2.2.



Main mirror glass ........................................................................................................................................6



3.



Housing removal and replacement .................................................................................................................8



4.



Actuator .............................................................................................................................................................9



5.



Bezel replacement ......................................................................................................................................... 10



6.



Electrical component replacement .............................................................................................................. 10



6.1.



Control cable replacement ....................................................................................................................... 11



6.2.



OAT sensor replacement ......................................................................................................................... 12



6.3.



Wires routing ............................................................................................................................................ 14



6.3.1.



OAT wires ........................................................................................................................................ 14



6.3.2.



Heaters wires ................................................................................................................................... 15



6.3.3.



Actuator wires .................................................................................................................................. 16



6.4.



Electrical connector ................................................................................................................................. 17



6.4.1.



Wire pin layout ................................................................................................................................. 17



6.4.2.



Removal of wire terminals ............................................................................................................... 18



6.4.3.



Connector installation ...................................................................................................................... 19



7.



Heaters troubleshooting ............................................................................................................................... 20



7.1.



Analysis.................................................................................................................................................... 20



7.2.



Voltage at heater terminals ...................................................................................................................... 21



7.3.



Heater foil checking ................................................................................................................................. 21



7.4.



Truck connector checking ........................................................................................................................ 21



8.



Remote troubleshooting ............................................................................................................................... 22



8.1.



Analysis.................................................................................................................................................... 22



8.2.



Actuator voltage checking........................................................................................................................ 23



8.3.



Actuator checking .................................................................................................................................... 23



8.4.



Truck connector checking ........................................................................................................................ 23



9.



PDC List .......................................................................................................................................................... 24



9.1.



Left Hand PDC ......................................................................................................................................... 25



9.2.



Right Hand PDC ...................................................................................................................................... 26



10.



Warranty Coverage ........................................................................................................................................ 27









Precautions:

  When removing and installing the mirror system from/to

the truck’s door, make sure the mirror is

properly supported to avoid damage to the mirror system, truck and personal injury.

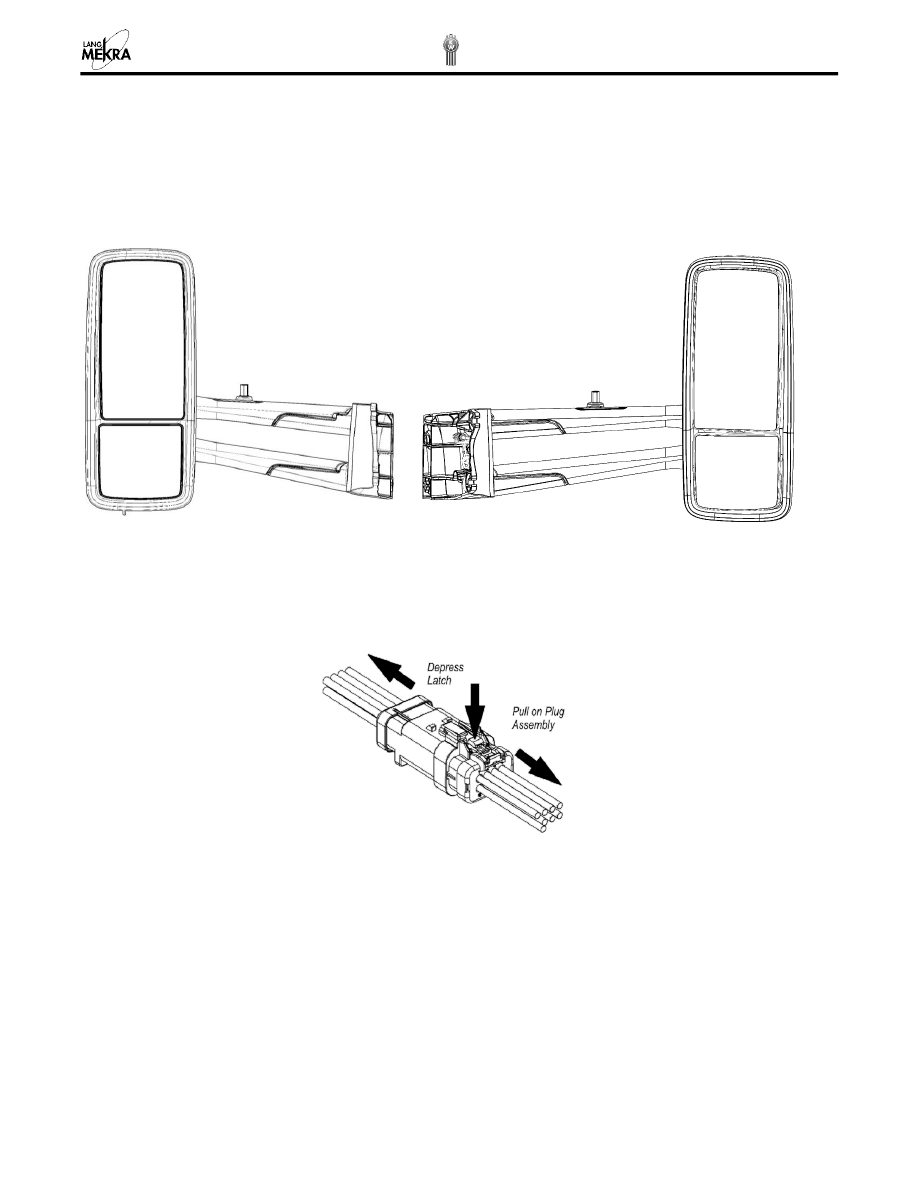

Removal:







1.



With the mirror system in its nominal position, remove the four bolts that secure the mirror system to the
truck.

2.



Carefully disconnect the truck’s connector from the old/damaged mirror system.













Installation:



1.



Before inserting the truck’s connector into the replacement mirror connector, inspect the truck’s connector
for any damage (defects, corrosion, etc…).  If truck connector appears to be okay, then insert the truck’s
connector into the mirror system’s connector; if not then refer to the truck service manual for replacement.

2.



Place the new mirror system against

the truck’s and secure it to the panel by fastening the four bolts to

the specified torque value as specified in the truck service manual.
