Iran Khodro Samand. Руководство - часть 33

139

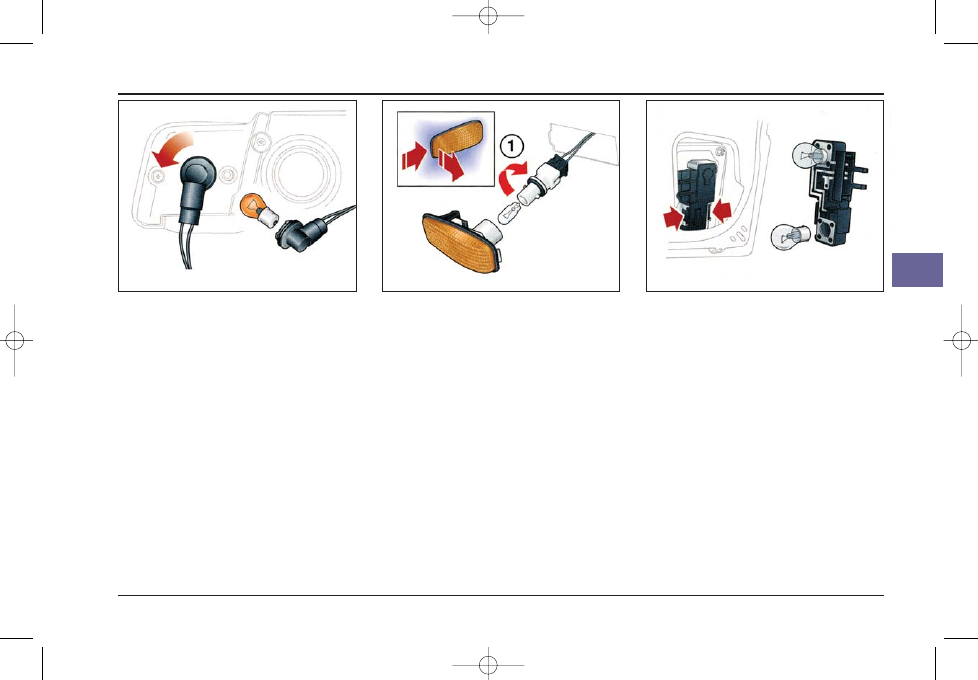

ЛАМПА УКАЗАТЕЛЯ ПОВОРОТА:
поверните основание лампы против
часовой стрелки ( как указано на ри#
сунке ) и вытащите её наружу. Нада#
вите на лампу и, поворачивая её
против часовой стрелки, выньте из
патрона. Замените лампу и повто#
рите все действия в обратном по#
рядке.

ЛАМПА УКАЗАТЕЛЯ ПОВОРОТА
НА  КРЫЛЕ АВТОМОБИЛЯ: подай#
те весь фонарик вперёд по ходу ав#
томобиля и потяните его наружу с
тем, чтобы вынуть его со своего ме#
ста. Отложите жёлтый фонарик в
том же положении, как он был ук#
реплён на крыле и поверните осно#
вание лампы. Выньте лампу из па#
трона и замените её. Поставьте па#
трон на его место и поверните до
упора. Поставьте фонарик на место
в обратном порядке.

ЛАМПА ФОНАРЯ ЗАДНЕГО ХОДА
И ПРОТИВОТУМАННОГО ФОНА8
РЯ:  откройте крышку багажника.
Сожмите пластиковые пружины
лампового блока   и выньте его на#
ружу. Нажмите на соответствующую
лампу, чтобы её притопить в патро#
не, поверните её против часовой
стрелки и вытащите. Замените
лампу и поставьте блок на место.

4

ЗАМЕНА ЛАМП

140

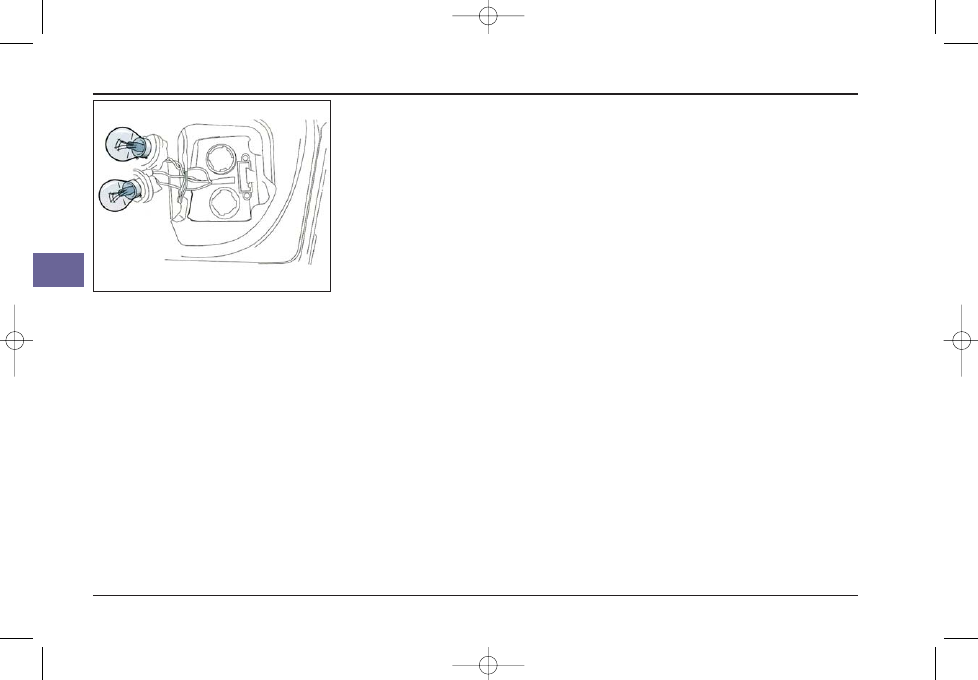

ЛАМПА ФОНАРЯ ЗАДНЕГО ХОДА
И ПРОТИВОТУМАННОГО ФОНАРЯ
АВТОМОБИЛЯ "САМАНД LX"
(см. рисунок ): откройте крышку ба#
гажника. Поверните ламповый блок
против часовой стрелки и выньте
блок наружу. Нажмите на соответст#
вующую лампу, чтобы её притопить
в патроне, поверните её против ча#
совой стрелки и вытащите. Замени#
те  лампу и поставьте блок на место.

4

ЗАМЕНА ЛАМП

141

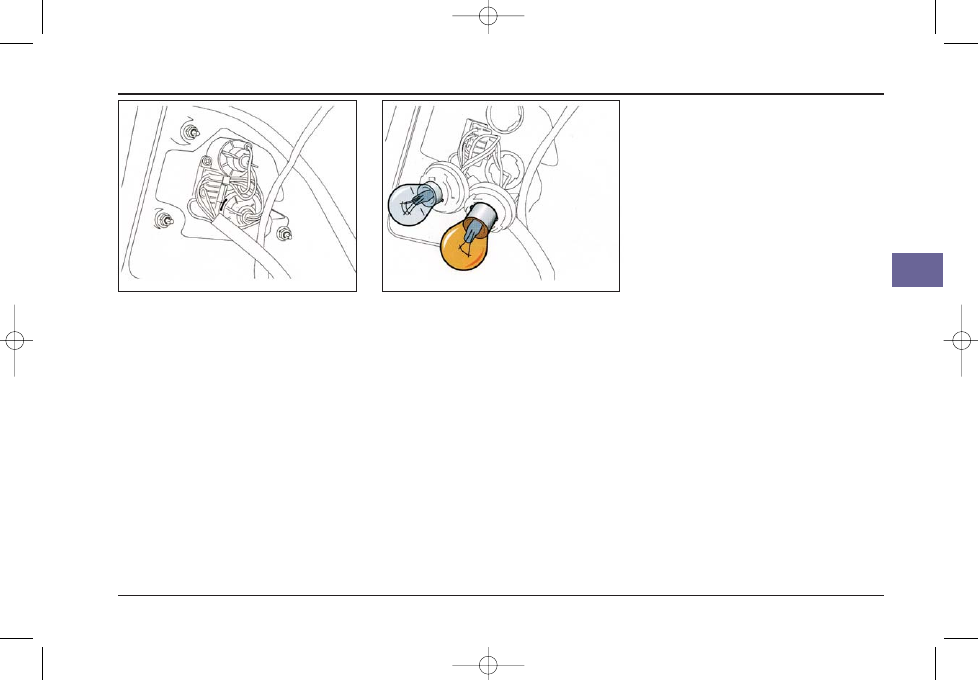

ЛАМПА ЗАДНЕГО УКАЗАТЕЛЯ
ПОВОРОТА И СТОП 8 СИГНАЛА
"САМАНД LX" в багажном отделе#
нии поверните ламповый блок про#
тив часовой стрелки и вытащите его
наружу. Выньте перегоревшую лам#
пу указанным выше способом .за#
мените её и поставьте ламповый
блок на место в обратном порядке.

4

ЗАМЕНА ЛАМП

142

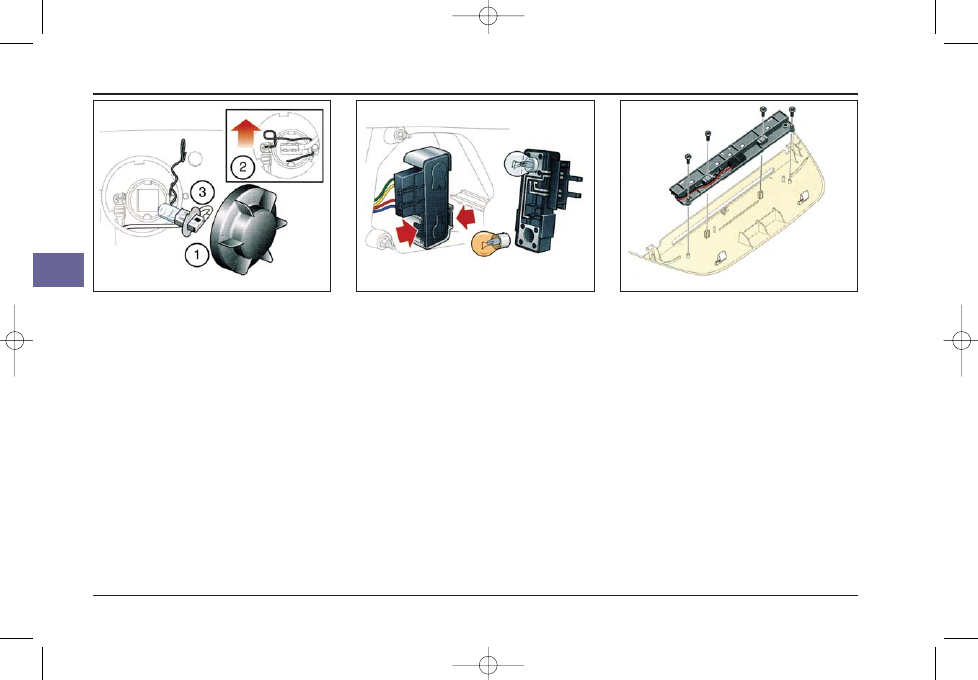

ПЕРДНЯЯ ПРОТИВОТУМАННАЯ
ФАРА: доступ к ней возможен снизу
передней части автомобиля.
1.Снимите защитную крышку
2.Сожмите пружинную защёлку и
потяните её вверх, чтобы снять
3.Выньте лампу и снимите фишку
4.Не трогая голыми руками за стек#
ло лампы поставьте её взамен пере#
горевшей
5.Вставьте блок по направляющим
на своё место
6.Закройте блок защитной крышкой

ЛАМПА ЗАДНЕГО УКАЗАТЕЛЯ
ПОВОРОТА И СТОП 8 СИГНАЛА:
откройте крышку багажника. Со#
жмите пластиковые пружины лам#
пового блока   ( см. рисунок) и вынь#
те его наружу. Нажмите на соответ#
ствующую лампу, чтобы её прито#
пить в патроне, поверните и выта#
щите. Замените перегоревшую
лампу и всё поставьте на место в
обратном порядке.

ВЕРХНИЙ СТОП 8 СИГНАЛ: потя#
ните вверх заднюю часть защитного
стекла стоп # сигнала и выньте его.
Отсоедините соединительные фиш#
ки. Отвинтите четыре винта и сни#
мите осветительный блок. Меняет#
ся блок в целом. После замены бло#
ка присоедините к нему фишки,
оденьте защитное стекло и всё по#
ставьте на место.

4

ЗАМЕНА ЛАМП
