ЗАМЕНА ЛАМП

ПРЕДУПРЕЖДЕНИЕ:

ПРЕЖДЕ ЧЕМ САДИТЬСЯ ЗА

РУЛЬ, ПРОВЕРЬТЕ РАБОТУ ВСЕХ ФОНАРЕЙ И ЛАМП.
ПРИ ЗАМЕНЕ ЛАМП ВЫКЛЮЧИТЕ ЭЛЕКТРИЧЕСТВО,
ЧТОБЫ НЕ ДОПУСТИТЬ КОРОТКОГО ЗАМЫКАНИЯ.

4

ЗАМЕНА ЛАМП

Ватт

Предназначение лампы

55

55

5

55

21

21

5

21

21/5

5

5

5

5

5

5

передние фары, дальний свет

передние фары, ближний свет

габаритные  огни

передние противотуманные  фары

задние противотуманные фонари

указатели поворота

указатели поворота на крыльях

лампы заднего хода

задние фонари/лампы стоп#сигнала

лампы плафонов

лампы на дверях

лампы на плафоне для чтения дорожных карт

лампа в багажном отсеке

лампа в перчаточном отделении

освещение зеркала в салоне

136

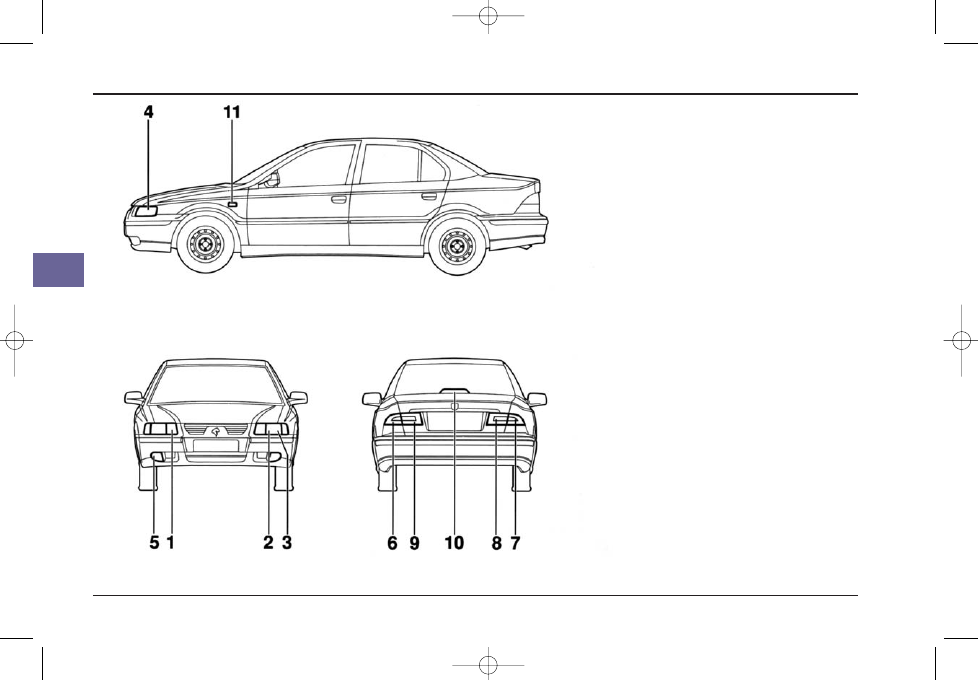

РАСПОЛОЖЕНИЕ ОСВЕТИТЕЛЕЙ
НА АВТОМОБИЛЕ "САМАНД  LX"

1.   Передние фары дальнего света

2.   Передние фары ближнего света

3.   Габаритные огни

4.   Передние указатели поворота

5.   Передние противотуманные фары

6.   Задние фонари / стоп # сигналы

7.   Задние указатели поворота

8.   Фонарь заднего хода

9.   Задние противотуманные фонари

10.  Верхний стоп # сигнал

11.  Указатели поворота на крыльях

4

ЗАМЕНА ЛАМП

137

ЗАМЕНА ЛАМП В АВТОМОБИЛЕ " САМАНД LX"

ПРЕДУПРЕЖДЕНИЕ:

ПРЕЖДЕ ЧЕМ САДИТЬСЯ ЗА

РУЛЬ, ПРОВЕРЬТЕ РАБОТУ ВСЕХ НАРУЖНЫХ ФОНАРЕЙ
И ЛАМП. ПРИ ЗАМЕНЕ ЛАМП ВЫКЛЮЧИТЕ
ЭЛЕКТРИЧЕСТВО, ЧТОБЫ НЕ ДОПУСТИТЬ КОРОТКОГО
ЗАМЫКАНИЯ.

4

ЗАМЕНА ЛАМП

Ватт

Предназначение лампы

55

55

5

55

21

21

5

21

21/5

5

5

5

5

5

5

передние фары, дальний свет

передние фары, ближний свет

габаритные  огни

передние противотуманные  фары

задние противотуманные фонари

указатели поворота

указатели поворота на крыльях

лампы заднего хода

задние фонари/лампы стоп#сигнала

лампы плафонов

лампы на дверях

лампы на плафоне для чтения дорожных карт

лампа в багажном отсеке

лампа в перчаточном отделении

освещение зеркала в салоне

138

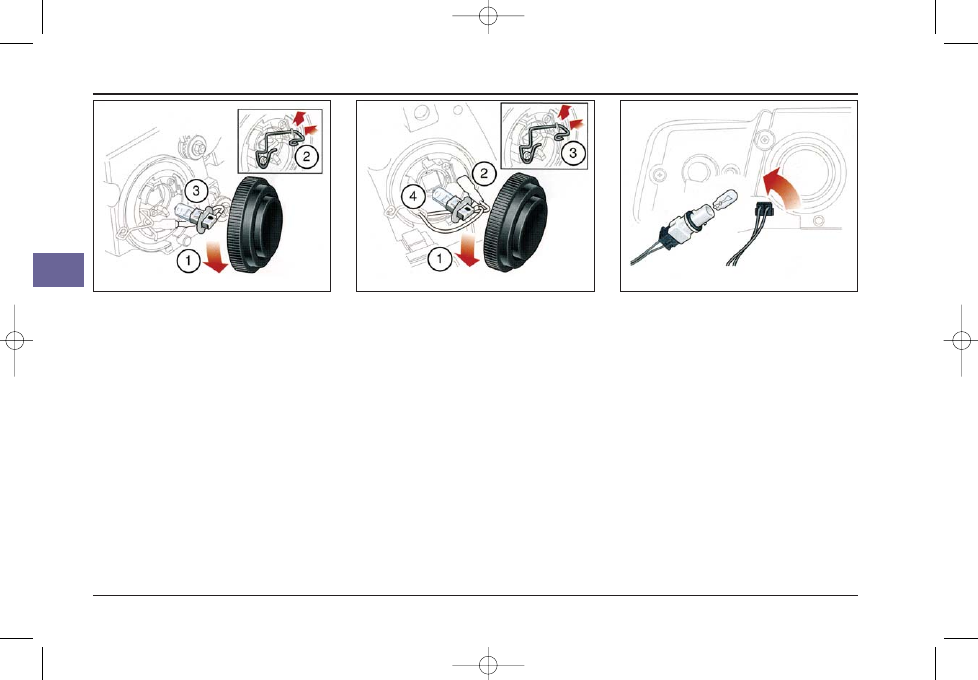

ПЕРЕДНЯЯ ФАРА, ДАЛЬНИЙ СВЕТ
( см. рисунок )
1.Снимите защитную крышку
2.Для освобождения пружинного дер#
жателя сожмите его и выньте
3.Выньте лампу с патроном
4.Чтобы не касаться рукой стекла лам#
пы возьмите её за патрон и по направ#
ляющим вставьте в отражатель. Затем
поставьте на место  пружинный дер#
жатель
5.Поставьте защитную крышку на своё
место.

ПЕРЕДНЯЯ ФАРА, БЛИЖНИЙ СВЕТ:
1.Снимите защитную крышку
2.Отсоедините соединительную фиш#
ку
3.Освободите пружинный держатель
4.Не касаясь рукой стекла лампы
возьмитесь за патрон и по направляю#
щим вставьте его в отражатель, затем
поставьте на место пружинный дер#
жатель
5.Присоедините соединительную
фишку
6.Поставьте защитную крышку на своё
место

ГАБАРИТНЫЕ ОГНИ расположены в
том же блоке, что и передние фары.
1.Поверните лампу с её основанием,
чтобы можно было извлечь её наружу
2.Выньте лампу из основания
3.Вставьте новую лампу в основание и
затем поставьте всё на место.

4

ЗАМЕНА ЛАМП
