Пластизоль  «Д-11А»  используется  для  защиты  днища  кузова  от  коррозии,  от

абразивного  износа  и  для  шумоизоляции.  Толщина  покрытия 1,0-1.2 мм.
Пластизолем «Д-11А» обрабатываются днища автомобилей.


Пластизоль «Д-4А» применяется для герметизации сварных швов.



Невысыхающая мастика «51-Г-7» используется для герметизации сочленений

кузова.


Во  внутренние  полости  противокоррозионное  вещество  напыливается

способом воздушного и безвоздушного распыления.


При    воздушном    распылении    требуется  сжатый  воздух  с  давлением

0,5-0,8  МПа,  пистолет-краскораспылитель  с  бачком,  шланги  и  удлинительные
насадки  для  пистолета.  Лучшее  качество  покрытия  достигается  при  безвоздушном
распылении  под  давлением 4-12 МПа,  которое  позволяет  распыливать  материалы
значительной вязкости.


ПОДГОТОВКА И ПРОТИВОКОРРОЗИОННАЯ ОБРАБОТКА СКРЫТЫХ ПОЛОСТЕЙ





Ввиду применения сложного технологического оборудования и необходимости

высококачественного выполнения работ обработку скрытых полостей рекомендуется
выполнять только на станциях технического обслуживания автомобилей.


Порядок выполнения операций для защиты от коррозии скрытых полостей

следующий:
- установите автомобиль на подъемник, снимите детали и обивку, препятствующие
доступу в скрытые полости;
- промойте водой температурой 40-50

0

С через технологические и дренажные

отверстия, скрытые полости (см. таблицу выше) и низ кузова до вытекания чистой
воды. При этом опускные стекла дверей должны быть подняты;
- удалите влагу, попавшую в салон и багажное отделение, продуйте сжатым
воздухом все места нанесения противокоррозионных составов;
- перегоните автомобиль в камеру нанесения противокоррозионного состава и
поставте на подъемник. Нанесите распылителем противокоррозионный состав в
скрытые полости
- опустите автомобиль с подъемника, очистите от загрязнений лицевые поверхности
кузова ветошью, смоченной в уайт-спирите.


ВОССТАНОВЛЕНИЕ ПРОТИВОКОРРОЗИОННОГО И ПРОТИВОШУМНОГО

ПОКРЫТИЯ НИЗА КУЗОВА





В процессе эксплуатации автомобиля покрытие на днище кузова подвергается

воздействию гравия, песка, соли, влаги. В результате мастика и грунт повреждаются
и стираются. Оголенный металл подвергается коррозии. При повреждениях покрытия
пластизоля  «Д-11А»  без  нарушения  слоя  грунта  поврежденные  участки  очистите  от
грязи  и  на  сухую  поверхность  безвоздушным  распылением  или  кистью  нанесите
пластизоль.  Просушите  пластизоль  при  температуре 130

0

С  в  течении 30 минут.

Допускается нанесение вместо пластизоля противошумной мастики «БПМ-1», сушка
которой может проходить в естественных условиях.


Наименование полости

Места впрыска

Направление впрыска

Дополнит. указания

Карманы капота

В проёмы внутренней
панели

По всей внутренней
поверхности

Откройте капот

Карманы дверей

В проемы панели под
обивкой

По внутренней
поверхности низа

Снимите обивку

Полости между арками
колес и задними
крыльями

Из багажника

По всей внутренней
поверхности

Откройте багажник

Задние лонжероны пола

Снизу кузова, в
багажнике и под
задними сиденьями

Вперёд и назад

Откройте багажник,
поднимите подушку
сиденья

Средняя поперечина

Снизу кузова и под
задними сиденьями

Вправо и влево

Поднимите подушки
сидений

Передняя поперечина
пола

Из салона и снизу
кузова

Вправо и влево

Снимите коврики

Пороги дверей

Из салона, с передних
и задних торцов
порогов

Вперед и назад

Снимите коврики

Передние лонжероны

Из салона и снизу
кузова

Вперед и назад

Вывесите автомобиль

Полости усилителей
щитка передка

Из салона и
моторного отсека

Вправо и влево

Откройте капот,
снимите коврики

Полости соединителей
порогов пола

Снизу кузова

По всей внутренней
поверхности

Вывесите автомобиль

Передние лонжероны

Снизу и спереди

Вдоль лонжерона

Вывесите автомобиль

Нижняя поперечина
задка

Сзади автомобиля

Вправо и влево

Снимите задний
бампер





























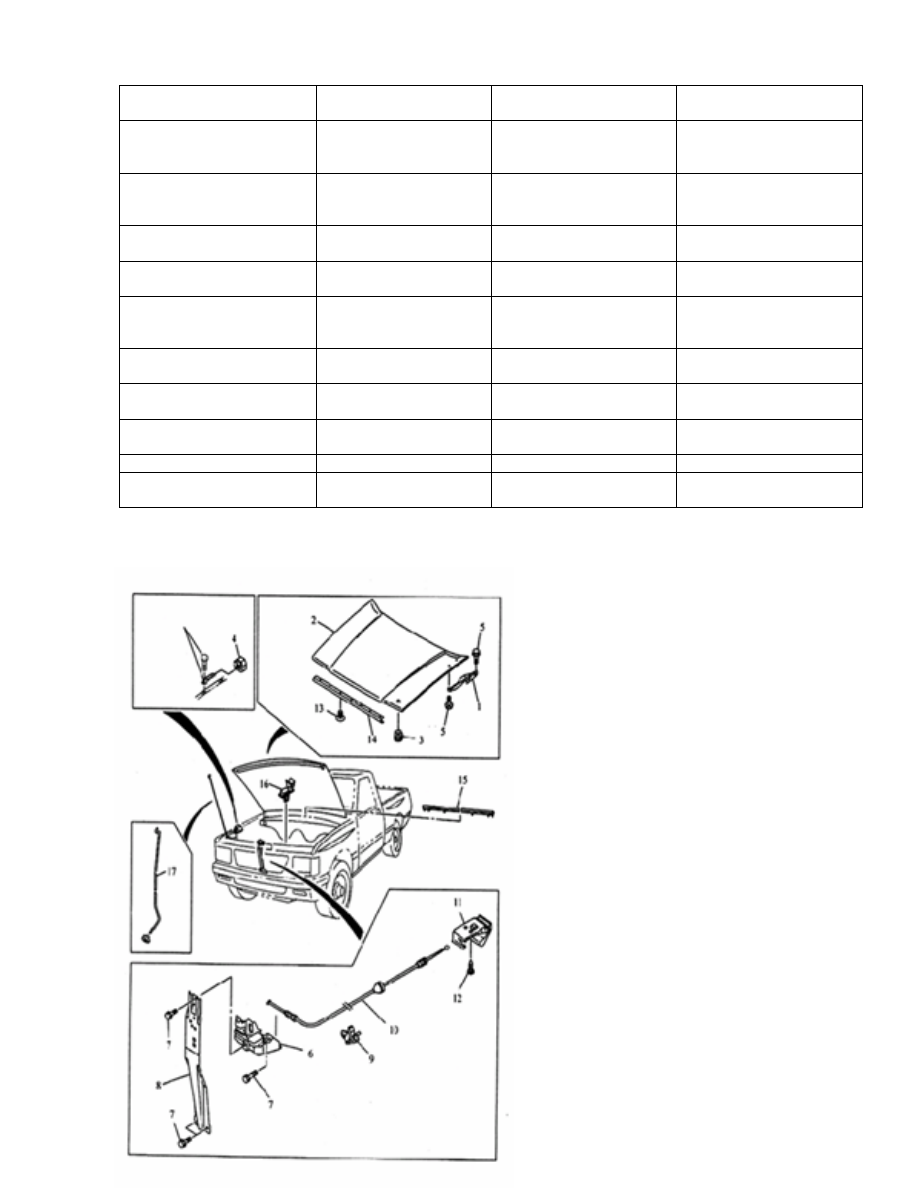

РЕГУЛИРОВКА КАПОТА


1. Отрегулируйте положение капота,
ослабив болты 5 крепления петель к
капоту.
2. Отрегулируйте положение
передней кромки капота в

вертикальном направлении, поворачивая упоры 3.

3. Отрегулируйте положение замка капота, ослабив болты  крепления 7.

1 - левая/правая петли капота,           2- капот двигателя, 3 – резиновая опора капота,
4 – резиновая упругая прокладка капота, 5 – болт, 6 – замок капота, 7 – болт, 8 –
жесткая опора замка капота, 9 – защелка натяжного тросика замка капота, 10 –
натяжной тросик замка капота, 11 – рукоятка открывания замка капота, 12 – винт
самонарезающий, 13 – фиксатор передней герметизирующей прокладки капота, 14 –
передняя герметизирующая прокладка капота, 15 – герметизирующая прокладка
капота, 16 – защелка капота в сборе, 17 – газовые упоры капота.



НОРМЫ ВРЕМЕНИ ПО РЕМОНТУ АВТОМОБИЛЯ ДЕРВЕЙС ШАТТЛ

1. Двигатель

ПЕРЕЧЕНЬ РАБОТ

Количество

рабочих часов

Примечание

Замена двигателя (снятие – установка) 10



Капитальный ремонт двигателя (разборка-сборка)

30



Замена головки цилиндров в сборе (снятие-установка) 8
Ремонт  головки  цилиндров  (разборка-сборка)  на
снятом двигателе

16

Замена прокладки головки цилиндров 8



Ремонт блока цилиндров (разборка-сборка) на снятом
двигателе

14

Замена датчика давления масла 0.2



Замена  масляного  насоса/  уплотняющей  прокладки
масляного поддона (на автомобиле)

4/3

Замена  комплекта  вкладышей  коленчатого  вала  (на
снятом двигателе)

4

Замена подшипника маховика 8



Замена маховика (на автомобиле) 9



Замена шкива коленчатого вала 3



Замена  переднего  сальника  коленчатого  вала  (при
снятом шкиве)

1

Замена  заднего  сальника/  уплотняющей  прокладки
задней торцевой крышки коленчатого вала

10

Замена  поршня/  поршневого  кольца/  поршневого
пальца  (при  снятой  головке  блока  и  масляном
поддоне)

3

Замена  шатунных  вкладышей  (при  снятом  масляном
поддоне)

2

Замена  клапана/  направляющей  втулки  клапана  (на
снятой головке)

3

Замена  пружины  клапана / сальника  клапана  (на
снятой головке)

1.5

Замена распределительного вала 5



Замена распределительной цепи, звездочки 3



Замена гидротолкателя клапана (1 шт. )



Замена комплекта гидравлических рычагов 3



Замена коленчатого вала (на снятом двигателе) 4



Замена зубчатого венца маховика (на снятом
маховике)

1

Обработка и шлифовка плоскостности  головки
клапана (на разобранной головке)

2

Замена блока управления двигателем 0.5



Замена корпуса дроссельной заслонки 1



Замена топливного насоса 3



Замена датчика температуры охлаждающей жидкости 0.5
Замена датчика кислорода 0.5



Замена регулятора давления топлива 0.3



Замена топливной рампы в сборе 2



Замена катушки зажигания

0.3



Замена топливного фильтра тонкой очистки 0.3



Диагностика системы впрыска 1,5



Замена опоры  двигателя



Система охлаждения двигателя

Замена радиатора

1.5



Замена расширительного бачка 0.3



Замена верхнего/ нижнего шланга радиатора 1



ПЕРЕЧЕНЬ РАБОТ

Количество рабочих

часов

примечания
