Причина неисправности

Метод устранения

Вибрация тормозной педали или рулевого колеса при торможении
1.  Биение  тормозного  диска  (более 0,15
мм)  или  неравномерный  его  износ  (разно-
толщинность более 0,04 мм)

1.  Прошлифуйте  диск  с  двух  сторон  или
замените его

2. Овальность тормозных барабанов 2.

Расточите барабаны или замените



Проверка трубопроводов и соединений



Для предупреждения внезапного отказа тормозной системы тщательно проверь-

те состояние всех трубопроводов:

-  металлические  трубопроводы  не  должны  иметь  вмятин,  трещин,  и  не  должны

быть расположены вплотную к острым кромкам, которые могут их повредить;

-  тормозные  шланги  не  должны  иметь  видимых  трещин  на  наружной  поверхно-

сти,  вздутий  и  расслоений  и  не  должны  соприкасаться  с  минеральными  маслами  и
смазками;

-  все  трубопроводы  должны  быть  качественно  закреплены,  ослабление  крепле-

ния приводит к вибрации, а затем к поломкам трубопроводов;

- не допускается утечка жидкости через соединения трубопроводов, при необхо-

димости затяните штуцеры, не подвергая трубопроводы деформации.


Детали заменяйте новыми, если есть малейшее сомнение в их пригодности. Гиб-

кие  шланги  независимо  от  их  состояния  заменяйте  новыми  после 100 000 км  пробега
или  после 5 лет  эксплуатации  автомобиля,  чтобы  предупредить  внезапные  разрывы
вследствие старения.


Через три года эксплуатации тормозную жидкость замените новой.



Проверка работоспособности вакуумного усилителя

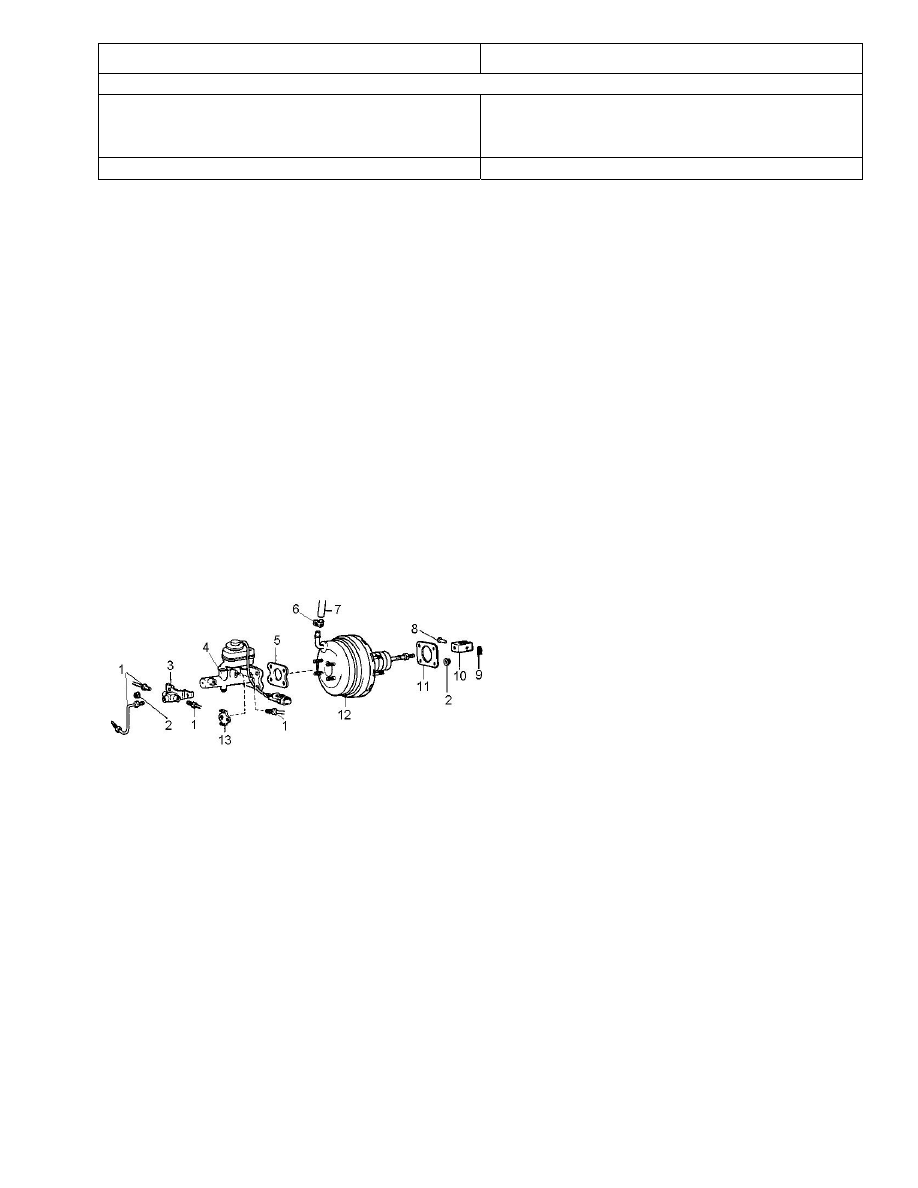

Рис. 4-1.

1 – трубопровод; 2 – гайка; 3 – тройник; 4 – главный

тормозной цилиндр; 5 – прокладка; 6 – хомут; 7 - ва-

куумный шланг; 8 – палец; 9 – шплинт; 10 – вилка; 11

– прокладка; 12 – вакуумный усилитель; 13 - крон-

штейн.

Перед  началом  проверки  нажмите

и  отпустите  тормозную  педаль 5-6 раз
при  выключенном  двигателе,  чтобы  соз-
дать  в  полостях  усилителя  давление,
близкое  к  атмосферному.  Одновременно
по усилию определите, нет ли заеданий в
педали или усилителе.

Нажмите  на  тормозную  педаль

примерно  до  середины  ее  хода  и  не  от-
пускайте  ее.  Запустите  двигатель.  При
исправном  вакуумном  усилителе  педаль
тормоза после запуска двигателя должна
немного «уйти вперед».

Если педаль не «уходит вперед», проверьте крепление шланга к обратному кла-

пану  вакуумного  усилителя  и  штуцеру  вакуумного  усилителя,  состояние  и  крепление
обратного клапана к ресиверу. Проверьте герметичность соединения главного тормоз-
ного цилиндра к вакуумному усилителю.


В процессе нажатия на педаль тормоза атмосферный воздух поступает в вакуум-

ный усилитель, при этом слышно характерное шипение. Это нормальное явление. Если
же  шипение  не  прекращается  при  нажатой  неподвижной  (зафиксированной)  педали
тормоза,  это  свидетельствует  о  нарушении  герметичности  вакуумного  усилителя.  В
этом случае замените вакуумный усилитель.


Проверка и регулировка педали тормоза







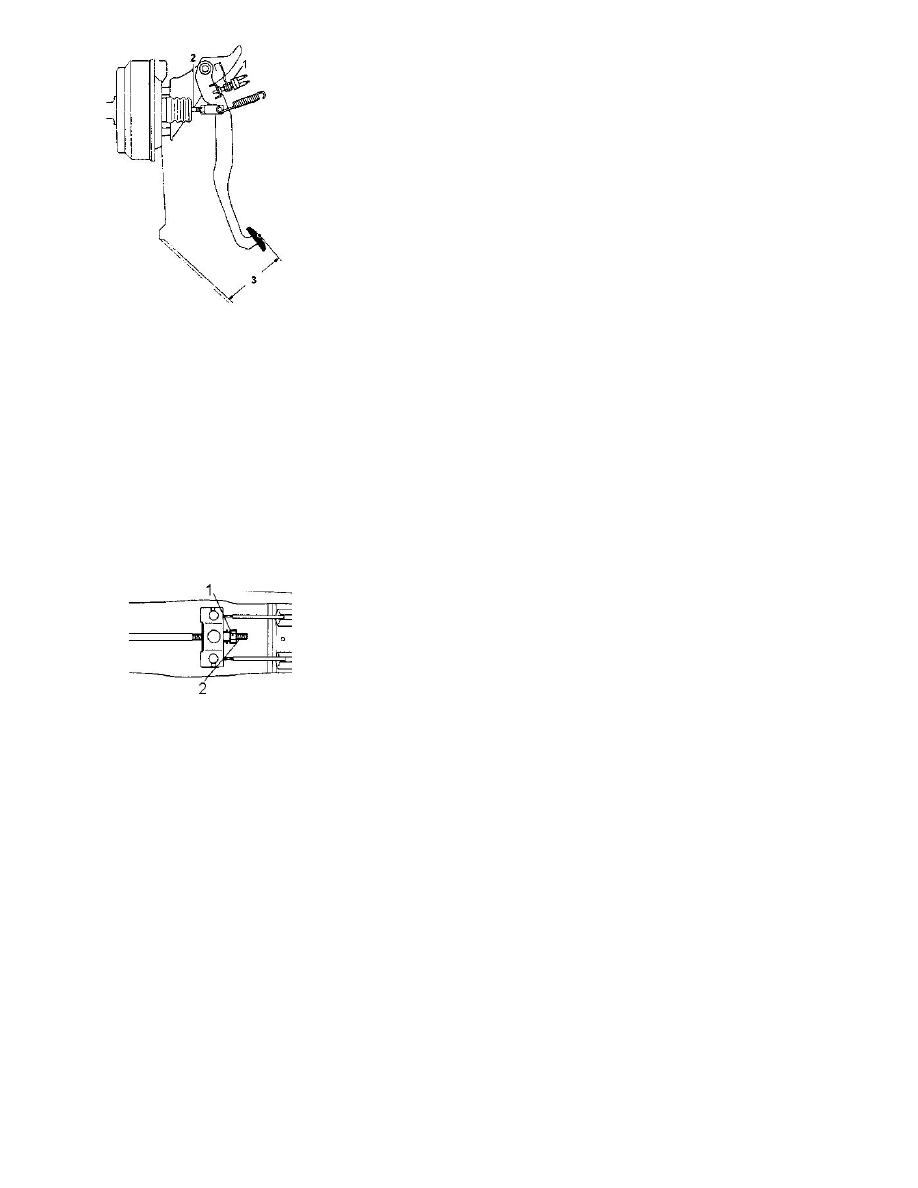

Рис. 4-2. Схема провер-
ки хода педали тормоза



1- выключатель сигнала

торможения; 2- толкатель с

вилкой в сборе.



Измерьте полный ход педали тормоза «З» см. рис. 4-2.

Он должен составлять 145…155 мм. Полный ход педали
тормоза измеряется при отсоединенном от вакуумного уси-
лителя главном тормозном цилиндре или отсоединенных от
главного тормозного цилиндра тормозных трубках. В против-
ном случае полный ход педали замерить невозможно. Регу-
лировка полного хода педали тормоза осуществляется изме-
нением длины толкателя 2 вакуумного усилителя. Перед на-
чалом регулировки обязательно снимите выключатель сиг-
нала торможения 1 (порядок работы с ним см. ниже), иначе,
поднимая педаль его можно поломать. Ослабьте контргайку
2 (рис. 4-1.), отсоедините палец 8. Приподнимите педаль и,
вращая вилку 10 толкателя, установите нужное положение
педали. Вставьте на место палец 8 и затяните контргайку 2.
Установите на место и отрегулируйте выключатель сигнала
торможения.

Регулировка положения выключателя сигнала тормо-

жения.

Регулировка осуществляется перемещением выключателя, для этого отсоедини-

те от выключателя подходящий к нему жгут проводов, отпустите контргайку. Вращая
корпус выключателя 1 (рис. 4-2.), переместите его в нужную сторону. Затяните контр-
гайку и подсоедините жгут проводов. Проверьте правильность работы стоп-сигналов.
При отпущенной педали тормоза они не должны гореть, а включаться должны при на-
жатии на педаль на 10…15 мм.


Регулировка стояночного тормоза



Рис. 4-3.

1 - регулировочная гайка с

контргайкой; 2 - тяга привода.

       Стояночный тормоз должен удерживать полностью гру-
женый автомобиль на уклоне до 25%. Перемещение рычага
ручного тормоза (количество зубцов сектора) при этом не
регламентируется, но рекомендуемая величина его переме-
щения составляет 3…8 зубцов сектора.
        Регулировку проводите в следующем порядке:
      - ослабьте контргайку натяжного устройства и, вращая ре-
гулировочную гайку 1 (рис. 4-3.), натяните трос привода;

- проверьте полный ход рычага стояночного тормоза, который должен быть 2…4

зуба по сектору.

Выполнив несколько торможений, убедитесь, что ход рычага ручного тормоза не

изменился, а колеса вращаются свободно, без прихватывания, при полностью опущен-
ном рычаге.


Проверка работоспособности регулятора давления

Установите автомобиль на смотровую канаву или 4

-х

 стоечный подъемник. Внеш-

ним осмотром убедитесь, что регулятор давления и детали его привода не имеют по-
вреждений, отсутствую следы подтекания тормозной жидкости.

Попросите помощника нажать на педаль тормоза. При этом поршень регулятора

должен выдвинуться из корпуса на 1…2 мм и нажать на рычаг привода 8 (см. рис.4-4.).
Несоответствие перечисленным требованиям, отсутствие хода поршня, а также его не-
достаточный или чрезмерный ход свидетельствует о неисправности регулятора или его
привода. В этом случае отремонтируйте или замените регулятор давления, а после его
установки отрегулируйте его привод.





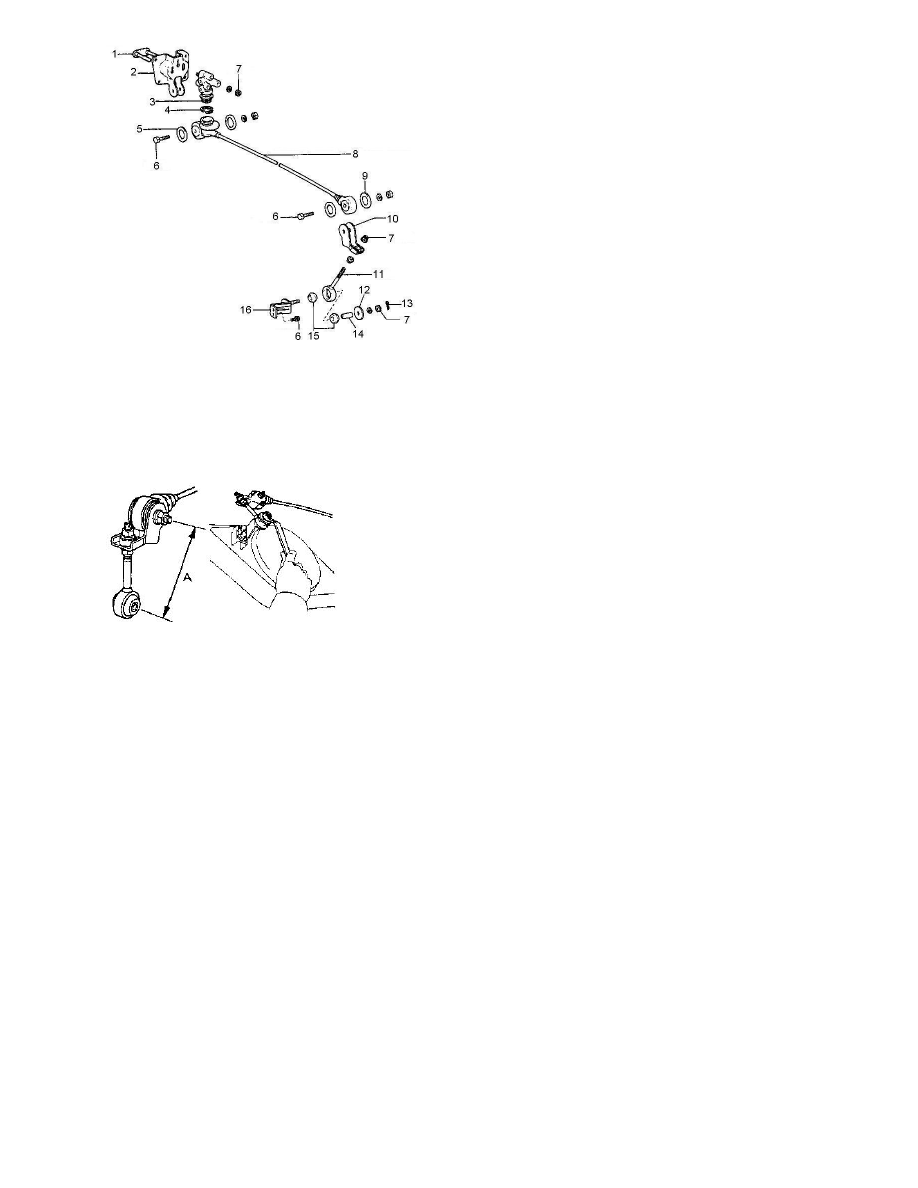

Рис. 4-4. Привод регулятора

давления:



1 - стяжка; 2 – кронштейн клапана; 3 – клапан
нагрузки; 4 – хомут; 5, 9 – шайбы; 6 – болт; 7 –
гайка; 8 – рычаг привода; 10 – скоба №1; 11 –
скоба №2; 12 – держатель; 13 – шплинт; 14 –
втулка; 15 – втулка; 16 – кронштейн скобы.

 Регулировка  привода  регулятора  дав-

ления.

Регулировка (см. рис. 4-5.) проводится

на смотровой канаве или 4

-х

 стоечном подъем-

нике. Колеса автомобиля не должны быть вы-
вешены, Автомобиль должен иметь нагрузку,
равную снаряженному весу + водитель.

Замерьте  регулировочный  размер  «А».

Величина  «А»  должна  составлять 120±0.3 мм.
Для  регулировки  ослабьте  гайки 7 (рис. 4-4.)
скобы  №2 (11) привода  регулятора.  Вращая
регулировочные  гайки,  добейтесь  требуемой
величины  размера  «А»,  после  чего,  затяните
их.


Удаление воздуха из гидропривода



Воздух, попавший в гидропривод

тормозов при замене трубопроводов, шлангов,
уплотнительных колец или при негерметично-
сти системы, вызывает увеличение хода педа-
ли тормоза («мягкость» педали) и значительно





Рис. 4-5.

снижает эффективность действия тормозов.



Перед удалением воздуха из тормозной системы

убедитесь в герметичности всех узлов привода тормо-
зов и их соединений, проверьте и при необходимости
заполните бачок до уровня «MAX» тормозной жидко-
стью. Тщательно очистите штуцеры для удаления воз-
духа и снимите с них резиновые колпачки. Работу по
удалению воздуха удобно выполнять вместе с помощни-
ком.



Наденьте на головку штуцера шланг для слива жидкости, а другой конец шланга

опустите в прозрачный сосуд, частично заполненный жидкостью.

Нажав на педаль тормоза, отверните примерно на пол-оборота штуцер. Продол-

жая нажимать на педаль, вытесните жидкость вместе с воздухом через шланг в сосуд.
После того, как педаль тормоза достигнет крайнего переднего положения, и истечение
жидкости через шланг прекратится, заверните штуцер. Эти операции повторите до пол-
ного выхода пузырьков воздуха из шланга. Затем, удерживая педаль тормоза в нажа-
том положении, заверните штуцер до отказа и снимите шланг. Протрите насухо штуцер
и наденьте на него резиновый колпачок.

Все вышеуказанные операции проводите в следующем порядке: задние рабочие

цилиндры, передние рабочие цилиндры.

При удалении воздуха постоянно поддерживайте нормальный уровень жидкости

в бачке. Удаление воздуха в задних тормозах проводите только при нагруженных зад-
них колесах (не допускается вывешивание задних колес), в противном случае регуля-
тор давления не позволит жидкости нормально поступать к задним колесам.

При удалении воздуха на автомобиле, тормозная система которого проработала

длительный срок, находящуюся в системе жидкость замените новой.








Кронштейн педали тормоза



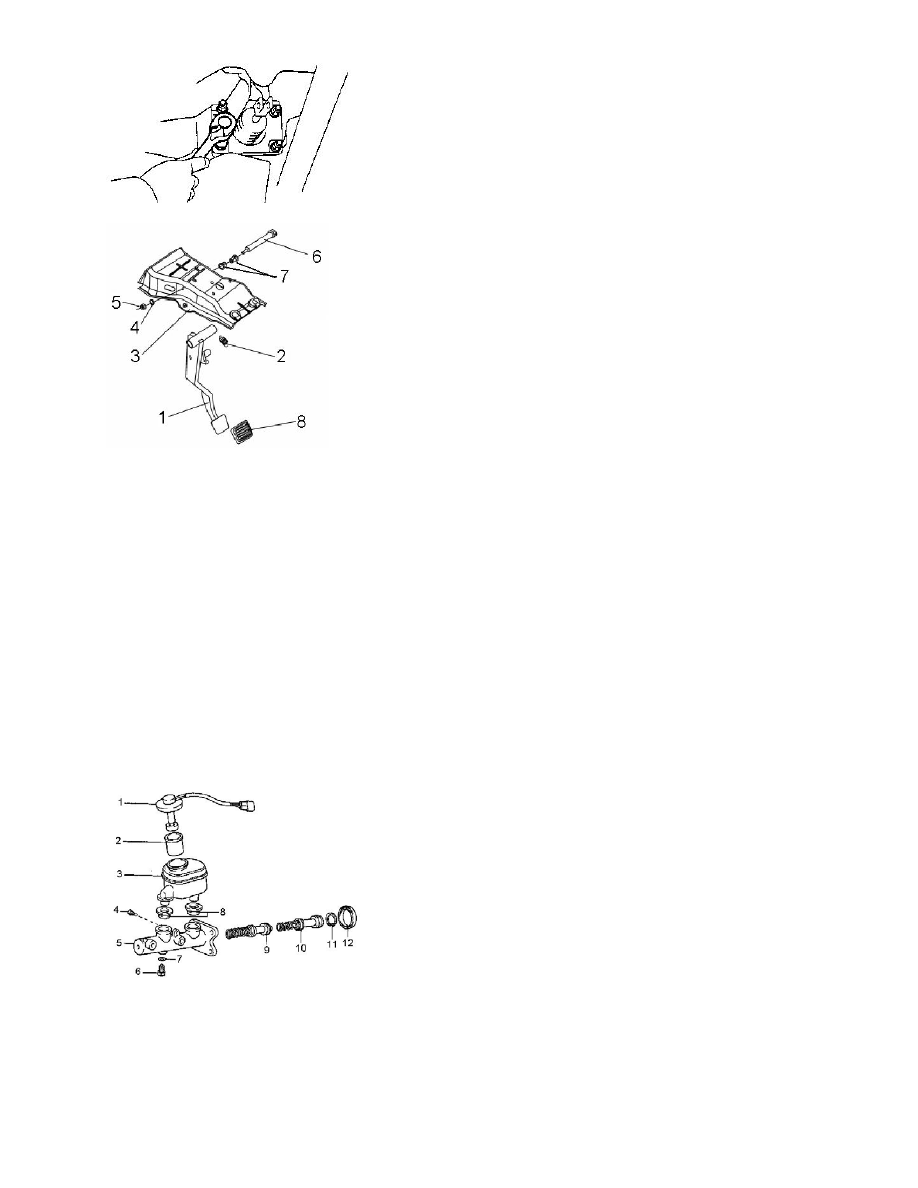

Рис. 4-6.



Рис. 4-7. Детали кронштейна

1 - педал

тная

 Снятие  и  установка.  Чтобы  снять  кронштейн  пе-

дали

ите  провода  от  выключателя  сигнала

торм

 палец 8 (рис. 4-1.), а затем отсоедини-

те от

е  болта  (рис. 4-6.), крепящие

кронш

яйте в обратном порядке.

азборка  и  сборка.  Для  разборки  снимите  воз-

вратн

орядке.  При

сборке

роверка  и  ремонт.  При  тугом  перемещении  пе-

дали

угость возв

и ее ослаблении – замените ее.

Вакуумный усилитель тормозов

  вакуумного  усилителя  главный  тормозной  ци-

линдр

ядке.

лавный тормозной цилиндр

педали тормоза:

ь тормоза; 2 – возвра

пружина; 3 – кронштейн педали тор-
моза; 4 - шайба; 5 - гайка; 6 – ось
педали тормоза; 7 - втулка; 8 - на-
кладка педали тормоза.





 Проверьте упр

 (рис. 4-2.):

 -  отсоедин

ожения 1;

 - снимите

 педали вилку 10;

 -  отверните  четыр

тейн  к  щитку  передка  и  вакуумный  усилитель  с

кронштейном в сборе.

 Установку выполн


Р

ую пружину 2 (рис. 4-7.), отверните гайку 5, затем

выньте ось педали тормоза 6 и педаль 1.

Сборку  проводите  в  обратном  п

  смажьте  консистентной  смазкой  Литол-24  ось

педали тормоза 6, втулки 7, концы пружины 2, палец 8
(рис. 4-1.), места соединения вилки 10 с педалью.


П

 осмотрите рабочие поверхности педали, втулок и

пальцев. Если обнаружатся неглубокие риски или сле-
ды  окисления  на  поверхностях  металлических  частей,
зачистите  их  наждачной  шкуркой;  изношенные  детали
замените новыми.

ратной пружины. Пр



Снятие  и  установка.  При  снятии

 не отсоединяется от гидросистемы, чтобы в нее не попал воздух. Порядок снятия

вакуумного усилителя смотрите в предыдущем пункте дополнительно отсоединив кре-
пление главного тормозного цилиндра от вакуумного усилителя.

Установку вакуумного усилителя проводите в обратном пор

Г



Рис. 4-8. главный тормозной

1 – крышка; 2

фильтр; 3 –

г

е

Главный  тормозной  цилиндр  с  последователь-

ным  р

нятие и установка. Отсоедините трубопроводы

от гла

  бачком,  отвернув

гайки



цилиндр.

 – сетчатый

бачок; 4 – болт; 5 - корпус; 6 – за-

лушка; 7 – шайба; 8 – уплотняющи

втулки; 9 – поршень и пружина №2;

10 – поршень и пружина №1; 11 –

стопорное кольцо; 12 – пыльник.



асположением  поршней.  На  корпусе  цилиндра

крепится  бачок,  в  крышке  которого  установлен  датчик
аварийного уровня тормозной жидкости.


С

вного цилиндра и провода от датчика аварийного

уровня тормозной жидкости. Закройте отверстия у тру-
бопроводов и у главного тормозного цилиндра резино-
выми или пластмассовыми заглушками, чтобы предот-
вратить утечку жидкости из системы и попадания в них
грязи или посторонних включений.

Снимите  цилиндр  в  сборе  с

его крепления к вакуумному усилителю. Снимите

пробку  в  сборе  с  датчиком  и  слейте  из  бачка  и  из  ци-
линдра тормозную жидкость. Снимать бачок с цилинд-
