Dadi / Derways Shuttle. Руководство - часть 17

Детали рычагов управления КПП и раздаточной коробки.





1.  Рукоятка.
2.  Пластина.
3, 9. Крышка.
4. Рычаг КПП.
5, 7, 10, 12. Прокладка.

6. Рамка.
8. Рычаг раздаточной коробки.
11. Корпус.
13. Нанести герметик с обеих сторон

.






Порядок снятия и установки рычагов КПП в сборе с крышкой.


1.  Вывернете рукоятки рычагов КПП и раздаточной коробки.
2.  Снимите облицовку кожуха пола вместе с чехлами.
3.  Отведите рычаг раздаточной коробки в положение 2Н и, отвернув болты крепления

крышки рычагов, снимите ее в сборе с рычагами.

4.  Сборка выполняется в обратной последовательности.

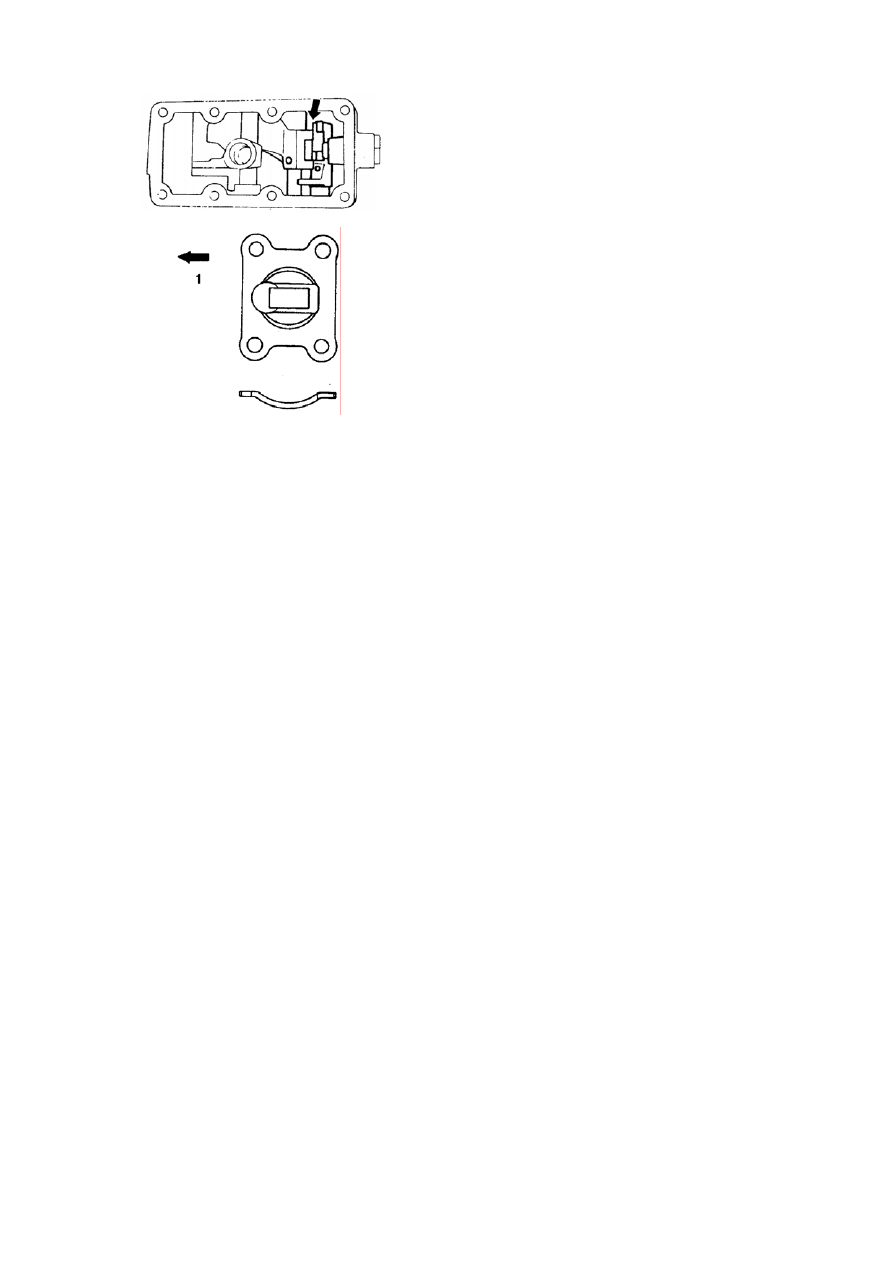

5.  При установке следует выдержать определенное

положение гнезда рычага.














6.  При сборке важно правильно сориентировать рамку

рычага КПП (1 – к передку автомобиля).

7.  Все болты затянуть с соответствующими моментами.









Сальник вторичного вала КПП.





1. Отсоедините батарею от массы.
2. Поднимите автомобиль.
3. Слейте масло из КПП.
4.  Обозначьте  положение  фланца  карданного  вала  и  отсоедините  карданный  вал  от
КПП.
5. Снимите защитный кожух, извлеките сальник.
6. Сборка выполняется в обратном порядке.
7. Новый сальник запрессуйте оправкой до совмещения плоскости сальника с
картером КПП.



Снятие и установка КПП.


1. Переведите рычаг КПП в нейтральное положение.
2. Снимите рычаг КПП и закройте отверстие.
3. Отсоедините батарею от массы и поднимите автомобиль.
4. Снимите щиток раздаточной коробки.
5. Снимите переднюю выхлопную трубу.
6. Обозначьте положение фланцев карданных валов и отсоедините валы от КПП.
7. Снимите защитный кожух с хвостовика КПП.
8. Обозначьте и отсоедините от картера КПП все тросы и провода.
9. Снимите щиток главного цилиндра сцепления, снимите цилиндр, отведите в сторону
и закрепите.
10. Снимите стартер.
11. Слегка вывесите двигатель, подперев его домкратом в поддон через деревянную
колодку.
12. Подоприте КПП тележкой с домкратом.
13. Отсоедините боковые кронштейны от картера КПП.
14. Снимите кронштейн раздаточной коробки.
15.  Отверните сначала болты крепления КПП к поперечине, приподнимите КПП
и снимите поперечину.

16. Отверните болты крепления КПП к двигателю и немного подайте КПП в сторону
задней части автомобиля, сместив тележку.
17. Опустите и снимите КПП вместе с раздаточной коробкой, слегка наклонив
переднюю часть и подав вперед так, чтобы не задеть заднюю крайнюю поперечину.
18. Установка выполняется в обратном порядке.
19. При установке КПП на двигатель совместите отверстия с направляющими
штифтами, слегка наклонив двигатель.
20. Затяните соединения в соответствии с требуемыми моментами.

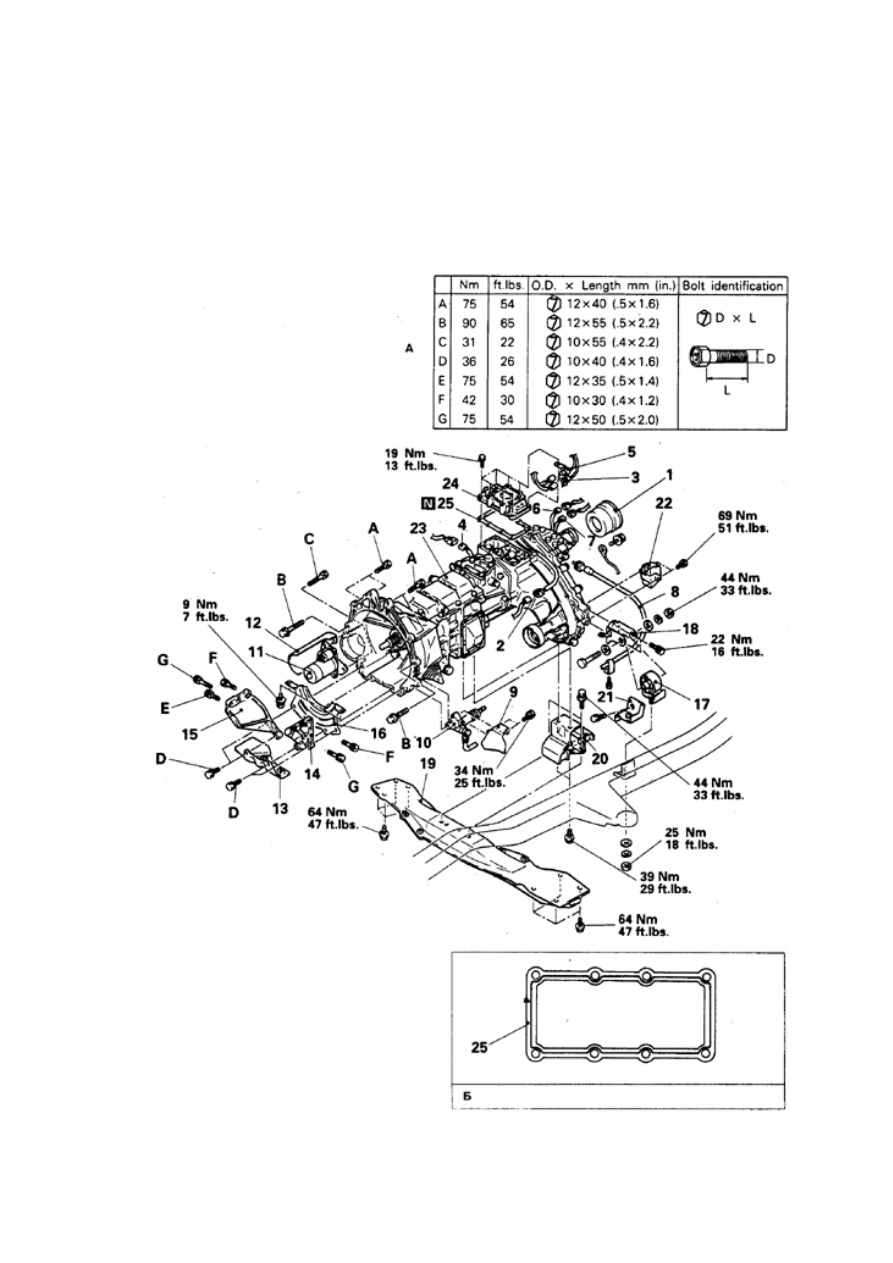

N – деталь подлежит обязательной
замене при разборке-сборке
1. Кожух (чехол)
2–6. Разъемы
7. Датчик выключения передней
ведущей оси
8. Трос спидометра
9, 12, 13. Щиток
10. Главный цилиндр
11. Стартер
14, 15. Боковой кронштейн
16. Крышка картера сцепления

17. Торсион опоры КПП
18. Кронштейн
19. 5-я поперечина
20. Подушка задней опоры двигателя
21. Кронштейн щитка раздаточной
коробки
22. Демпфер
23. КПП с раздаточной коробкой
24. Корпус рычага управления КПП
25. Прокладка
а. Размеры и резьбы болтов, указанных
литерами А, В и т.д.
