Шасси – Пневматический дисковый тормоз

(3)

Проверка биения



тормозных дисков

Работайте следующим образом:

a.

Установите индикатор со шкалой  (с круговой шкалой) на подвеску

тормоза.

b.

Поверните колесную ступицу, чтобы измерить биение. См. рисунок.

Биение должно быть меньше, чем 0.15 мм.

c.

Требования  в  секции  6  должны  удовлетворяться,  когда  вы

заменяете тормозные диски новыми.

d.

Требования  в  секции  3  должны  удовлетворяться  для

ремонтированных тормозных накладок.
(4)

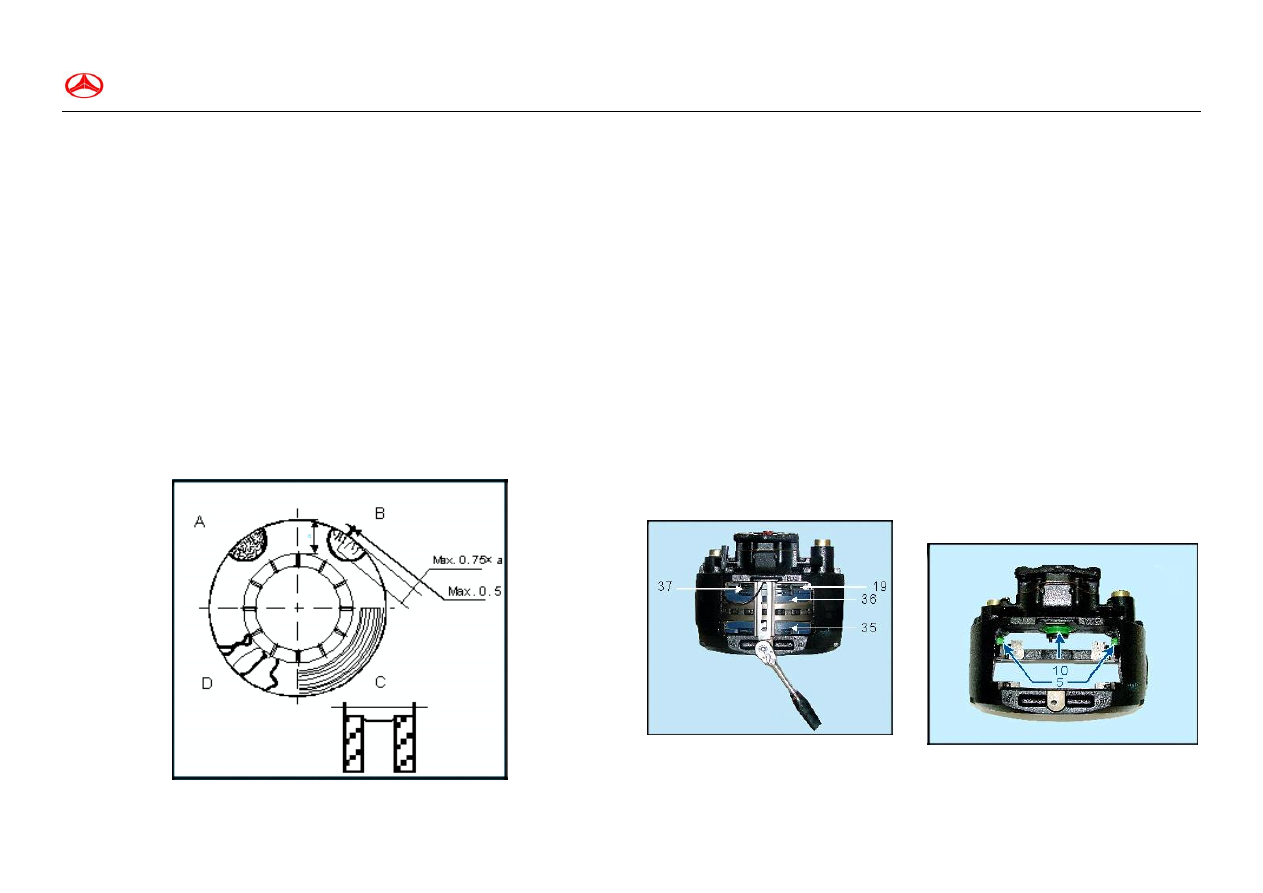

Тестирование тормозного диска

Следует  проверить  диск  на  трещины,  износ  поверхности  и

максимальный износ тормозного диска. См. Рис. 122.

A-

Трещины                                                                              допускается

B

– Макс. Лучеобразные трещины: 0.5мм (ширина)      допускается

C

– Шероховатость менее, чем 1,5 мм                  допускается

D

–  Лучеобразные  трещины  (через  поверхность  трения)  –  не

допускается

a

– Поверхность трения



Рис. 122 Трещины, износ поверхности и макс. износ тормозных дисков


(III)

Замена тормозных накладок

Примечание: Не используйте плоскогубцы!


Держите  ваши  руки  на  внешней  стороне  тормозного  калибра,

чтобы не получить травму.
1

Снятие тормозных накладок



Выполняйте следующие действия (См. Рис. 123):

(1)

Ослабьте  и  удалите  шестигранную  гайку  39  с  зажимной  пластины

ключом.
(2)

Снимите зажимную пластину с тормозного калибра 1.

(3)

Снимите зажимную пружину накладки 37 с тормозной накладки 35 и 36

и упорной пластины 19.
(4)

Удалите датчик с тормозной накладки

(5)

Снимите  упорную  пластину19  и  тормозную  накладку  36  и  35  с

тормозного калибра.
(6)

Отрегулируйте  шестигранную  головку  регулятора  зазора  так,  чтобы

толкающая тяга вернулась в исходное положение.
(7)

С  помощью  щетки  удалите  грязь  с  желобка  тормозной  накладки,

упорной пластины и тормозной накладки.
Примечание: Не повредите пылезащитную крышку 5 и 10 (см. Рис. 124).
Смазка на установочной поверхности тормозной накладки не допускается.




Рис.  123    Снятие  тормозной  накладки          Рис.  124  Пылезащитная
крышка



4



BAW Co., Ltd.

Шасси – Пневматический дисковый тормоз

(8)

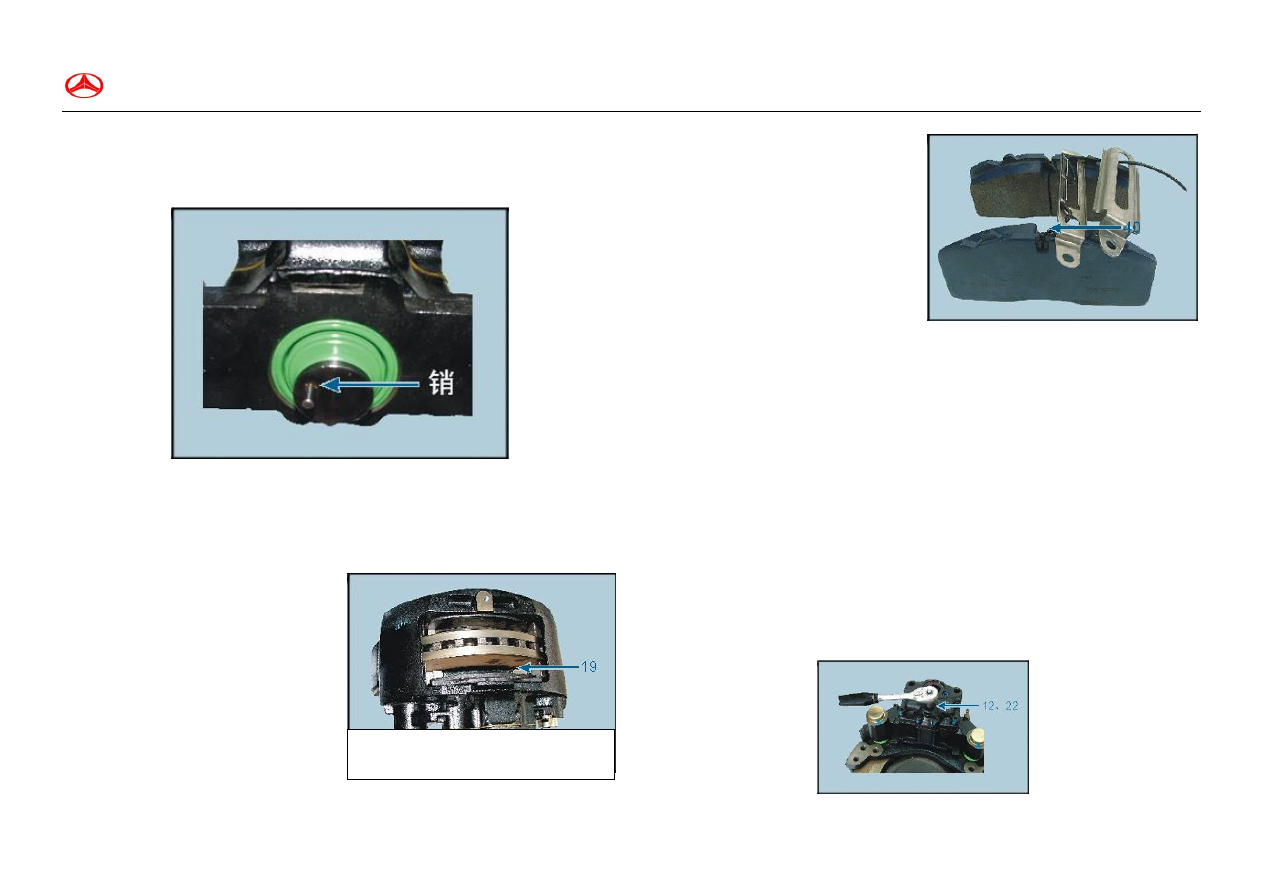

Проверка регулятора зазора

Примечание:  Используйте  фиксирующий  штифт  (см.  Рис.  125),  чтобы
избежать  вращения  шпильки  при  тестировании  и  повороте  резьбовой
головки регулятора зазора.



Рис. 125 Фиксирующий штифт

(9)

Проверка тормозного диска

2

Установка тормозной накладки

Работайте следующим образом:

(1)

Нельзя  устанавливать  тормозную  накладку,  если  недостаточно  места

между тормозным калибром и тормозным диском.
(2)

Поместите упорную пластину 19

в соединительной части тормозного
калибра  и  шпильки  регулятора
зазора (См. Рис. 126).
Примечание:  Всегда  помещайте
упорную

пластину

на

поддерживающую

поверхность

подвески,  и  располагайте  штифт
регулятора

зазора

в

желобке

упорной

пластины;

иначе,

механическая

эффективность

регулятора

будет

снижена.

Вращайте  регулятор  зазора  для
центрирования.

Убедитесь,

что

пылезащитная

крышка

не

перекручена.
  (3)

См.  Рис.  127.  Установите

датчик  с  сигнальным  кабелем  в
желобок

накладки

тормоза

и

зафиксируйте  сигнальный  кабель
на подвеске 40.
Примечание:  Всегда  располагайте
контакты  датчика  повернутыми  к
тормозному  диску  и  правильно  установите  контакты  на  место.  Не
допускайте трения кабелей.




Рис. 127 Фиксирующий кронштейн

сигнальных кабелей

(4)

Поместите новый тормозной диск 36 на сторону упорной пластины.

(5)

Толкните клиппер по направлению к колесу, пока тормозная накладка

36

не войдет в контакт с диском.

(6)

Поместите тормозную накладку на сторону колеса.

(7)

Вставьте  толщинометр  в  1  мм  в  пространство  между  калибром  и

задней  поверхностью  накладки  со  стороны  колеса.  Используйте  ключ,
чтобы  поворачивать  шестигранную  головку  регулятора  22,  пока  обе
поверхности трения не будут в контакте с тормозным диском. См. Рис. 128.
Примечание:  Не  прикладывайте  большое  усилие  при  регулировке
шестигранной головки.
Примечание:  Вращение  против  часовой  стрелки  уменьшит  зазор
тормозной  накладки.  Не  устанавливайте  зажимную  пластину  до
регулировки зазора.





Рис. 126 Упорная пластина



5

Рис. 128 Вращение шестигранной головки регулятора



BAW Co., Ltd.

Шасси – Пневматический дисковый тормоз

(8)

Нажимная пружина 37 на новой

тормозной

накладке

должна

проходить через кронштейн 40, так
же как и верхние концы тормозной
накладки  35  и  36  и  упорную
пластину 19.
(9)

Поместите зажимную пластину

38

через кронштейн подвески 40 и

отверстие калибра. Надавите вниз,
чтобы

зажать

пружину

на

тормозной накладке.
(10)

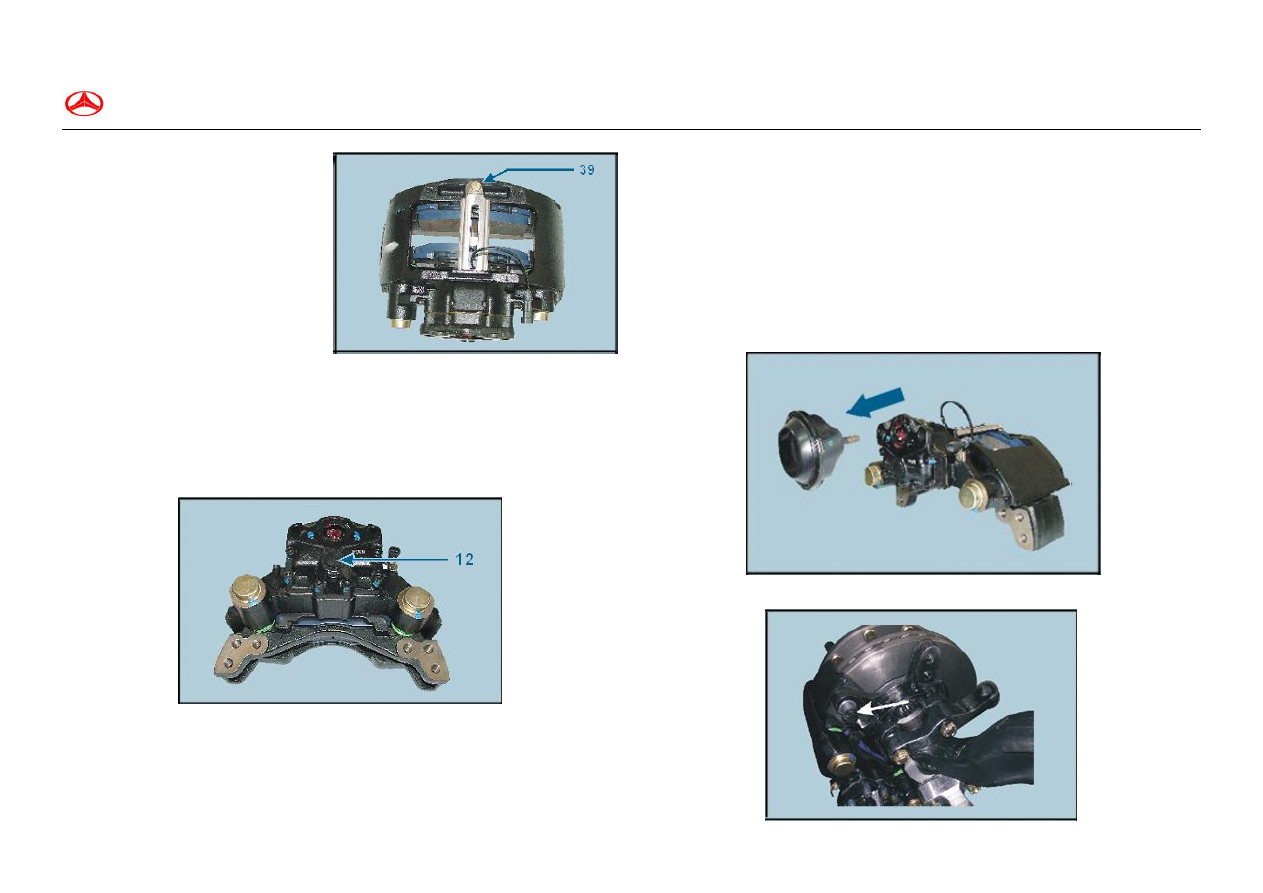

Затяните  болт  39  нового

тормозного  калибра  с  моментом,  указанным  в  технических  требованиях.
См. Рис. 129.

Рис.  129  Болты  тормозного

калибра
(11)

Установите  новый  колпачок  на  отверстие  калибра.  Проверьте

колесную ступицу, убедитесь, что она вращается свободно.
Примечание: Убедитесь, что колпачок 12 установлен верно. См. Рис. 130.



Рис. 130 Колпачок

(IV)

Замена тормоза

Примечание:  Не  используйте  плоскогубцы!  Держите  ваши  руки  на
внешней  стороне  тормозного  калибра,  чтобы  не  получить  травму.
Примечание: Тормоз поставляется в сборе

Предупреждение:  Правый  и  левый  тормоза  не  могут  заменять  друг
друга. Стрелка на тормозе должна указывать на прямое направление
колеса.
1

Удаление тормоза

Работайте следующим образом:

(1)

Снимите все тормозные накладки, как указано выше.

(2)

Ослабьте  гайки  тормозной  камеры.  Снимите  тормозную  камеру  с

тормозного калибра. См. Рис. 131.
(3)

Удалите тормоз с моста. См. Рис. 132.

(4)

Проверьте тормозные накладки.

(5)

Проверьте тормозной диск.



Рис. 131 Снятие тормозной камеры















6




Рис. 132 Удаление тормоза



BAW Co., Ltd.

Шасси – Пневматический дисковый тормоз


2

Установка тормоза

Работайте следующим образом:

(1)

Установите  новый  тормоз  через  тормозной  диск  на  мост.  Затяните

болты ключом.
Примечание:  Устанавливайте  болты  в  правильной  последовательности
(

правые и левые болты должны быть симметрично затянуты).

(2)

Снимите  защитный  колпачок  с  фланца  тормозной  камеры  на

тормозном калибре.
Примечание:  Тормозная  камера  должна  быть  расположена  так,  чтобы
дренажный  порт  по  направлению  к  земле  был  открыт,  в  то  время  как
другие порты блокированы.
(3)

Установите тормозные накладки и упорные пластины, как требуется в

секции 3.
(4)

Установите тормозную камеру на тормозной калибр и затяните ключом.

(5)

Отрегулируйте зазор.

(V)

Замена пылезащитной крышки направляющего штифта

Примечание:  Не  используйте  плоскогубцы!  Держите  ваши  руки  на
внешней  стороне  тормозного  калибра,  чтобы  не  получить  травму.
Примечание:  Для  замены  пылезащитных  крышек  всех  штифтов  на
тормозном калибре,  вам  следует  совмещать процедуры  в  секциях  1  и  2,
чтобы  избежать  двойной  работы.  Но  вы  должны  следовать
соответствующим процедурам секций 1 и 2 для замены отдельных втулок.
1

Замена пылезащитной крышки направляющего штифта и втулок

1.1

Процедура удаления

(1)

Удалите тормозную накладку, как

описано в секции (III).
(2)

Ослабьте  гайки  тормозной

камеры  и  снимите  камеру  с
тормозного калибра.
(3)

Снимите калибр с моста



(4)

Используйте

подходящие

инструменты

(

напр.,

стамеску),

чтобы

снять

крышку

11

с

направляющего  штифта  8  и  9.

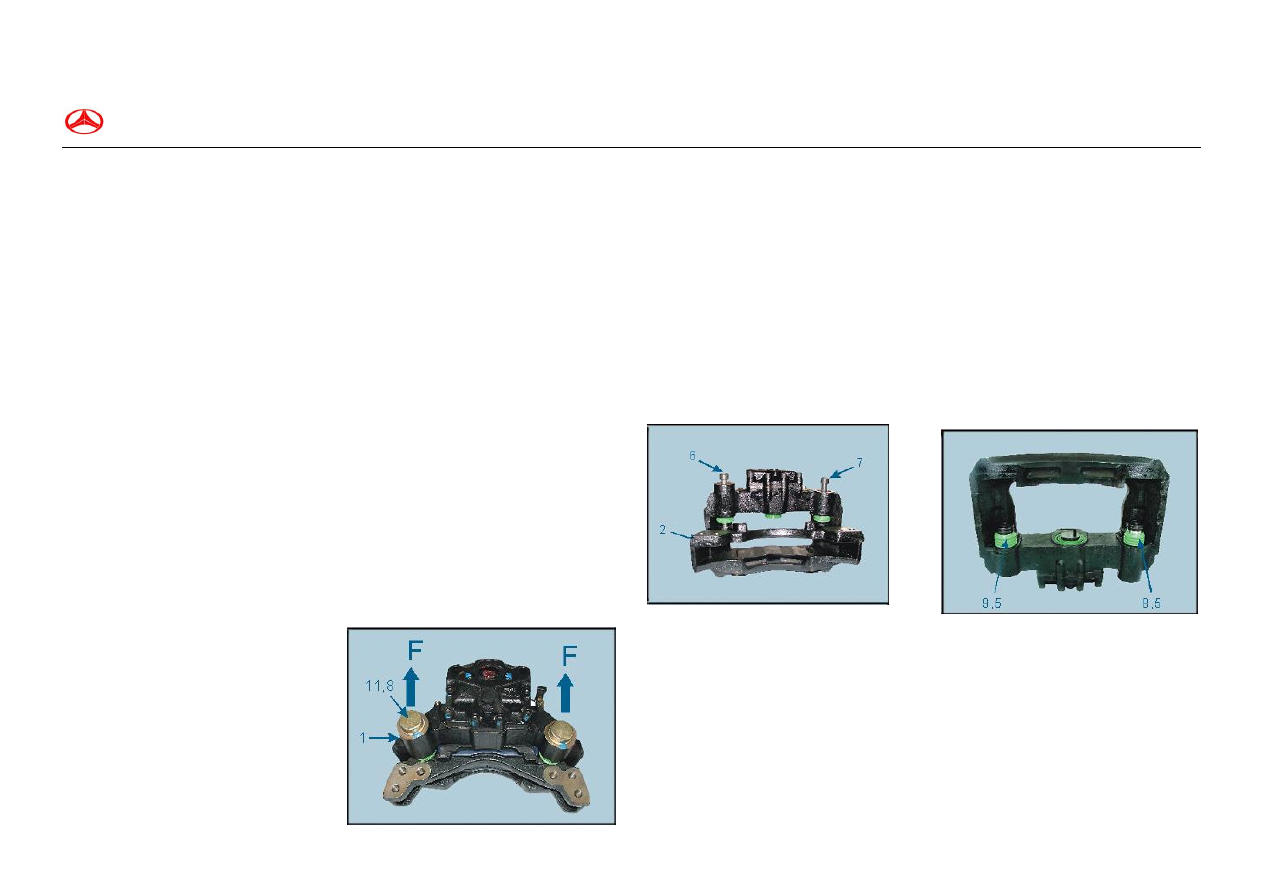

Снимите калибр 1 с подвески калибра 2. См. Рис. 133.
Примечание:  Не  повредите  отверстие  калибра  и  крышку  при  снятии
колпачка.

Рис.  133  Снятие  колпачка  и

калибра

(5)

Ослабьте  болт  6  и  7  шестигранным  ключом  при  снятии  калибра  1  с

подвески 2. См. Рис. 134.
Примечание: При перемещении калибра можно получить травму!.
(6)

Очистите шарнир между калибром и подвеской.

(7)

снимите  направляющий  штифт  8  и  9  с  калибра  1,  и  пылезащитную

крышку штифта 5 с кольцевого желобка. См. Рис. 135.
(8)

С помощью шпинделя выдавите втулку 4 из калибра 1. см. рис. 136.

(9)

Очистите отверстие направляющего штифта.



Рис. 134 Снятие калибра

Рис.  135  Снятие  пылезащитной  крышки
штифта
