Автомобили BAW. Руководство - часть 105









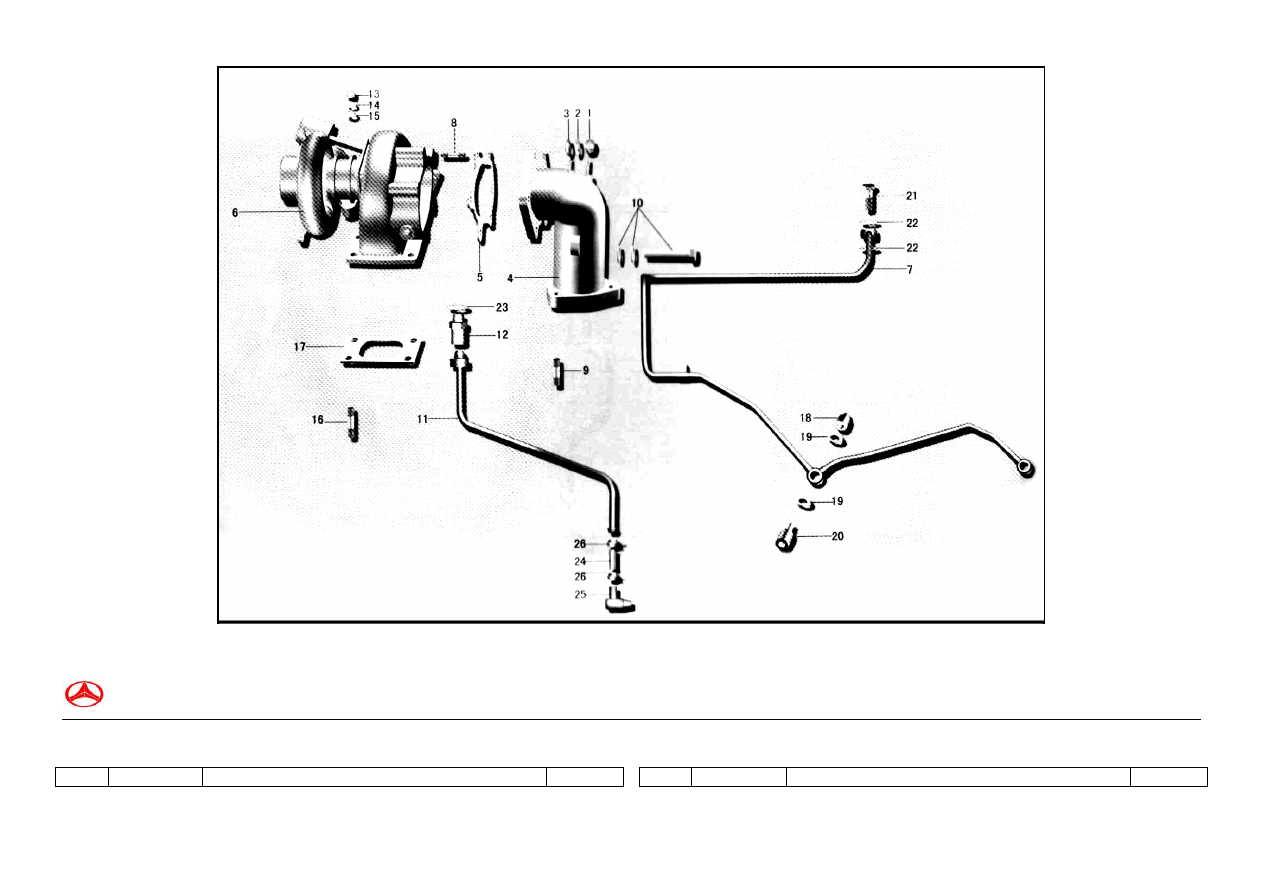

图79-2  增压器结合组

Рис.79-2  ГРУППА ТУРБОКОМПРЕССОРА



BAW Co., Ltd.

                           发动机——CA4D32、CA498系列柴油发动机零件图册

1118  增压器结合组  ГРУППА ТУРБОКОМПРЕССОРА


序号

代号

名称

数量

Пункт

Номер

Наименование детали

Кол-во



детали

CQ34008

六角螺母
Гайка

Q40308

弹簧垫片
Пружинная шайба

Q40108

垫圈
Шайба

1118021-X3

涡轮后排气总管
Выхлопная труба

1118022-Y01

密封垫-排气总管至增压器
Прокладка

1118010- X3

TB28增压器总成
TB28 турбокомпрессор в сборе

1118035-Y06

进油管总成-增压器
Маслоприемник в сборе

CQ1200822

双头螺栓
двойная шпилька

CQ1201035

双头螺栓
двойная шпилька

10

CQ1461025

组合螺栓
Соединительный болт

11

1118045-Y06

回油管总成-增压器
Возвратный маслопровод в сборе

12

1118046-Y01

回油管接头-增压器
Разъем

13

1118017-Y01

螺母
Гайка






序号

代号

名称

数量

Пункт  Номер детали

Наименование детали

Кол-во

14

Q40308

弹簧垫圈
Пружинная шайба

15

Q40108

垫圈
Шайба

16

1118016-Y01

双头螺栓
двойная шпилька

17

1118011-Y01

密封垫-排气管至增压器
Прокладка

18

1118038AY01

进气管接头-气缸体


19

1002039-D1

垫圈-定位螺栓
Шайба

20

1118032-Y01

螺栓
Болт

21

1118031-Y01

空心螺栓-机油进油管
Болт

22

1104087-D1

垫片
Шайба

23

1104086-D1

垫片
Шайба

24

1118068-Y06

回油连接管
Разъем обратного маслоприемника

25

1118090-Y06

回油接头总成
Разъем обратного маслоприемника в сборе

26

3551093-X2

小型钢带式弹簧环箍
Малый стальной болт пружинный амортизатор








BAW Co., Ltd.

发动机

——CA4D32、CA498系列柴油发动机零件图册



9   高压油管
НАГНЕТАТЕЛЬНАЯ ЛИНИЯ ВЫСОКОГО ДАВЛЕНИЯ                       1129
高压油管
НАГНЕТАТЕЛЬНАЯ ЛИНИЯ ВЫСОКОГО ДАВЛЕНИЯ






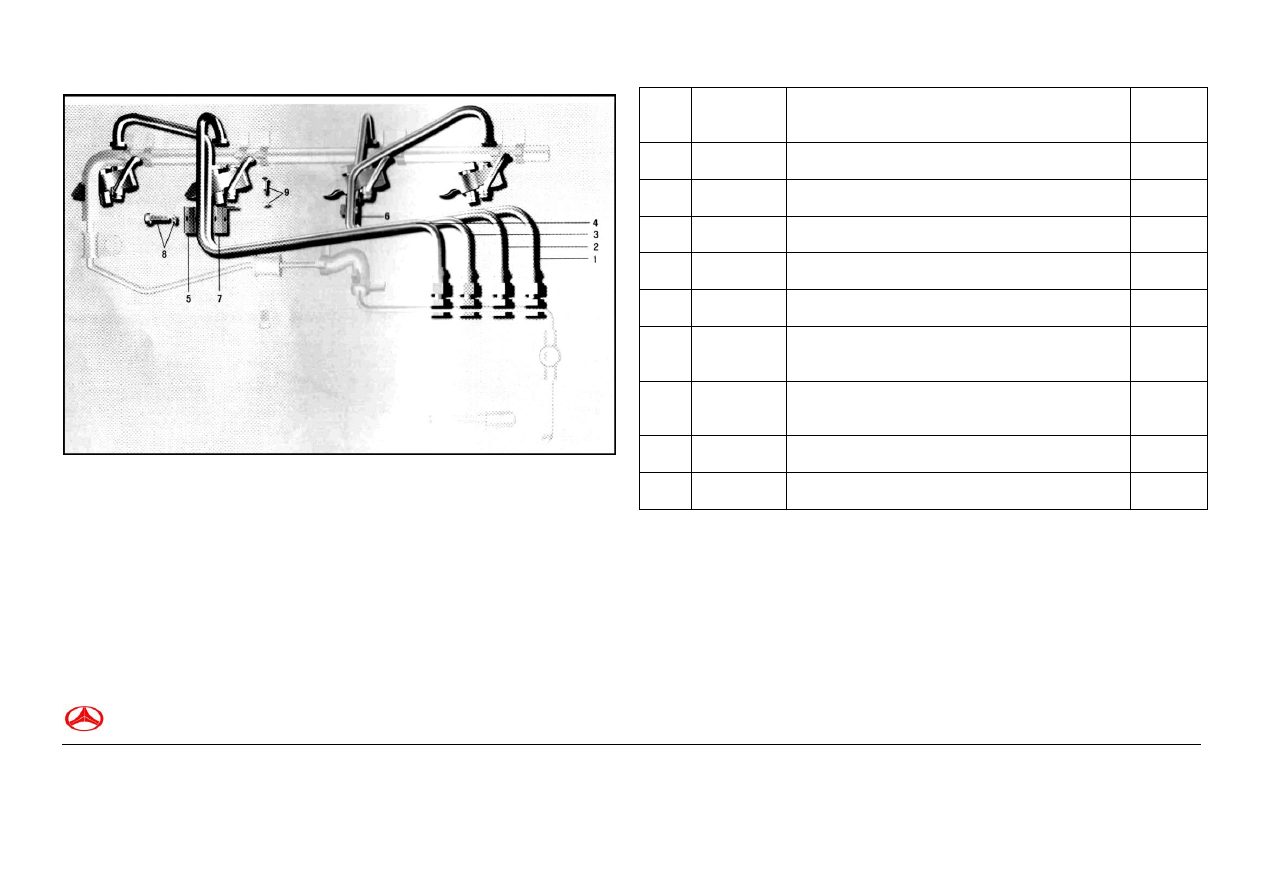

图80  高压油管

Рис.80  НАГНЕТАТЕЛЬНАЯ ЛИНИЯ ВЫСОКОГО ДАВЛЕНИЯ










序号

Пункт

代号

Номер

детали

名称

Наименование детали

数量

Кол-во

1129010AX2

第一缸高压油管总成
Линия впрыска топлива для цилиндра,1

1129015AX2

第二缸高压油管总成
Линия впрыска топлива для цилиндра,2

1129020AX2

第三缸高压油管总成
Линия впрыска топлива для цилиндра,3

1129025AX2

第四缸高压油管总成
Линия впрыска топлива для цилиндра,4

1129030-X2

高压油管夹子压板总成
Зажимная пластина линии впрыска в сборе

1129035-X2

高压油管夹子底板总成(一、二缸)
Зажимная пластина линии впрыска в сборе, для
цилиндра 1.&2.

1129040-X2

高压油管夹子底板总成(三、四缸)
Зажимная пластина линии впрыска в сборе, для
цилиндра 3.&4.

CQ1420625

组合螺栓
Соединительный болт

CQ1420816

组合螺栓
Соединительный болт












BAW Co., Ltd.

发动机

——CA4D32、CA498系列柴油发动机零件图册

10   水泵及风扇
