Автомобили BAW. Руководство - часть 103









图76  供油管路系统

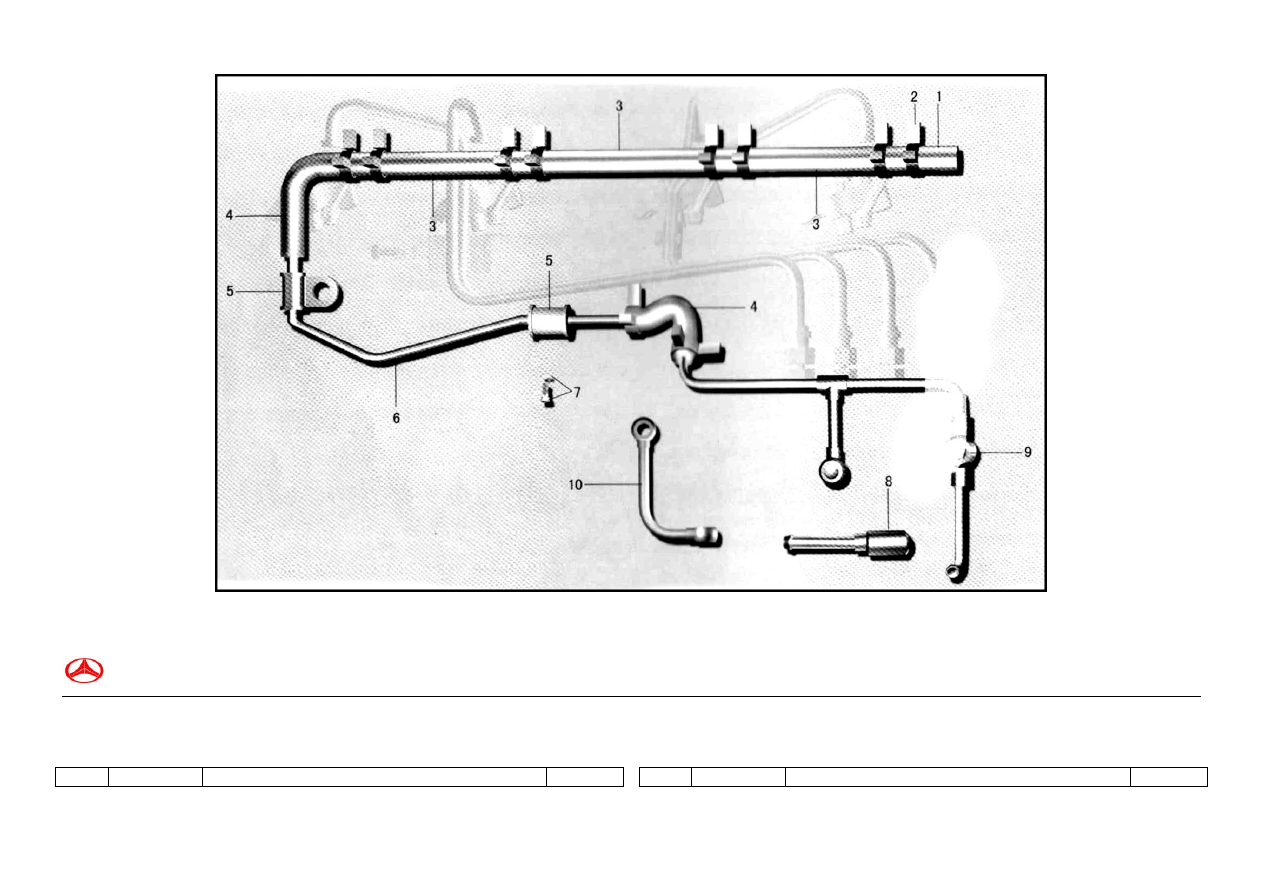

Рис.76  ТОПЛИВОПРОВОД И МАСЛОПРОВОД



BAW Co., Ltd.

发动机

——CA4D32、CA498系列柴油发动机零件图册

1104  供油管路系统  ТОПЛИВОПРОВОД И МАСЛОПРОВОД


序号

代号

名称

数量

Пункт

Номер

Наименование детали

Кол-во



детали

1104101-X2

喷油最回油口堵塞胶管
Возвратный блокирующий шланг

1104305-X2

小型弹性环箍总成
Малый пружинный обруч в сборе

11

1104102-X2

回油管

—喷油嘴

Возвратный маслопровод-инжектор

1104103-X2

回油连接管
Соединительная трубка возвратного маслопровода

1104205-X2

卡箍总成
Зажим в сборе

1104104-Y01

过渡回油管
Транзитная трубка возвратного маслопровода

CQ1420812

组合螺栓
Соединительный болт

1104030-X2

进油管总成
Трубка подачи масла в сборе

1104050-Y01

回油管总成
Трубка возвратного маслопровода в сборе

10

1104060-X2

输油管总成
Маслопровод  в сборе



































BAW Co., Ltd.

发动机

——CA4D32、CA498系列柴油发动机零件图



10

6   喷油泵、供油提前器与传动齿轮

ВПРЫСКИВАЮЩИЙ НАСОС. ПЕРЕДАЮЩАЯ И РАСПРЕДЕЛИТЕЛЬНАЯ
ШЕСТЕРНЯ

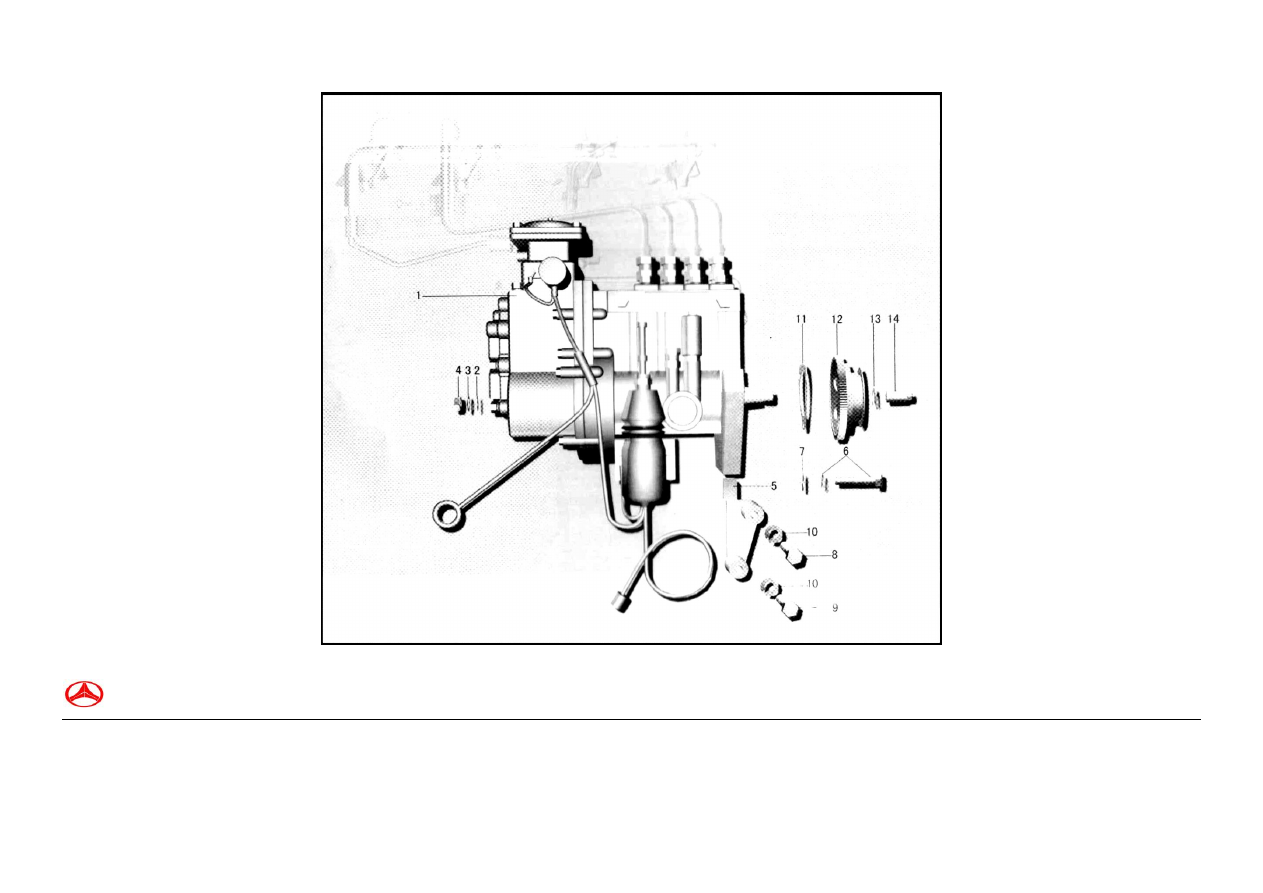

Рис.77  ВПРЫСКИВАЮЩИЙ НАСОС. ПЕРЕДАЮЩАЯ И РАСПРЕДЕЛИТЕЛЬНАЯ ШЕСТЕРНЯ





BAW Co., Ltd.

发动机

——CA4D32、CA498系列柴油发动机零件图册

1111  喷油泵  ВПРЫСКИВАЮЩИЙ НАСОС 1127  供油提前器与传动齿轮  ПЕРЕДАЮЩАЯ И РАСПРЕДЕЛИТЕЛЬНАЯ ШЕСТЕРНЯ
