Автомобили BAW. Руководство - часть 99



8



BAW Co., Ltd.

发动机

——CA4D32、CA498系列柴油发动机零件图册

18   水管及软管、调温器、水温表

ТРУБА И ШЛАНГ ВОДНОГО ОХЛАЖДЕНИЯ. ТЕРМОСТАТ. ПРИБОР ДЛЯ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ ВОДЫ



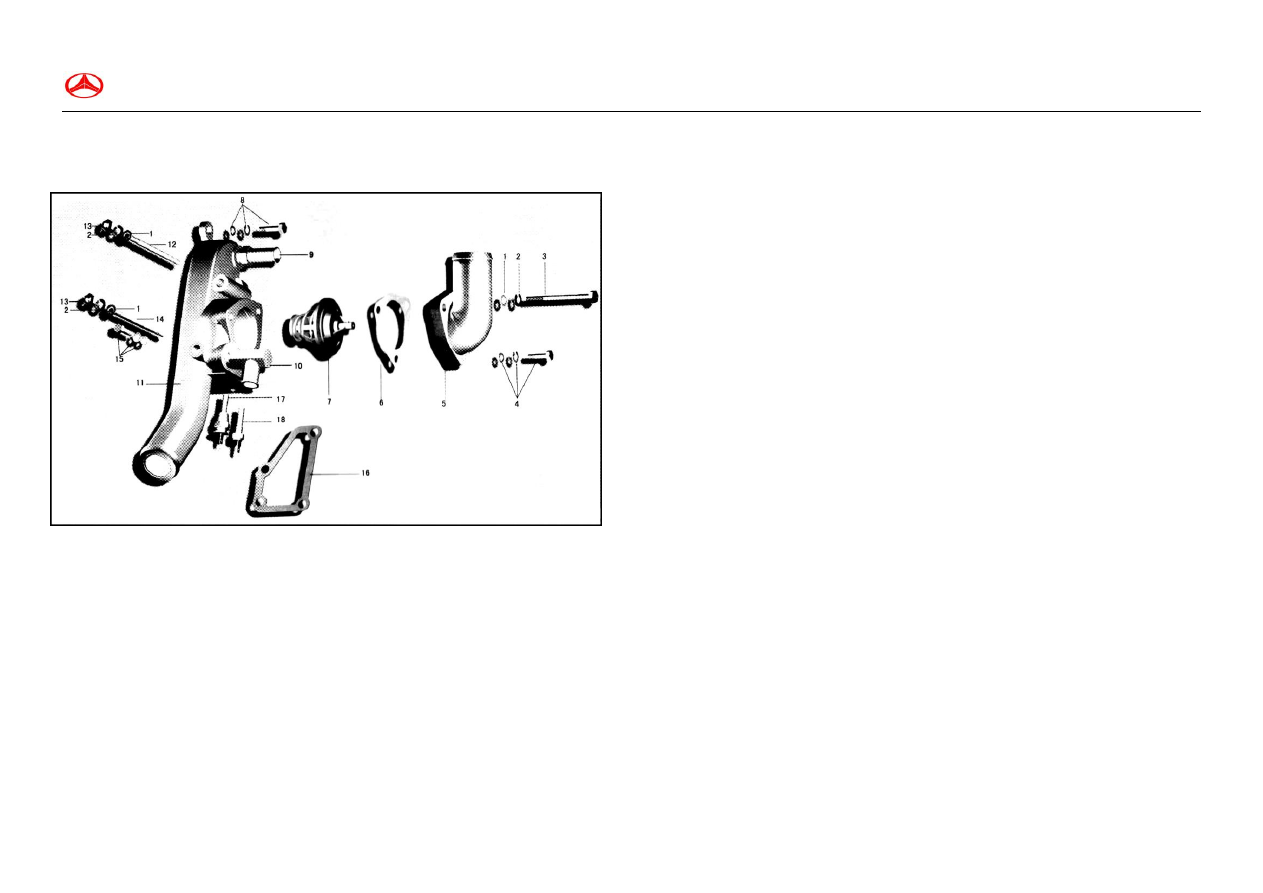

Рис.68 ТРУБА И ШЛАНГ ВОДНОГО ОХЛАЖДЕНИЯ. ТЕРМОСТАТ.

ПРИБОР ДЛЯ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ ВОДЫ

1303  ТРУБА И ШЛАНГ ВОДНОГО ОХЛАЖДЕНИЯ
1306  ТЕРМОСТАТ
3808  ПРИБОР ДЛЯ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ ВОДЫ


序号

Пункт

代号

Номер детали

名称

Наименование детали

数量

Кол-во

1

Q40108

垫圈
Шайба

3

2

Q40308

弹簧垫圈
Пружинная шайба

3

序号

Пункт

代号

Номер детали

名称

Наименование детали

数量

Кол-во

3

1303041-X2

六角头导颈螺栓
Болт с шестигранной головкой

1

4

CQ1460830

组合螺栓
Соединительный болт

2

5

1303012-X2

出水管
Трубка водоприемника

1

6

1303022-X2

密封垫片
Уплотняющая прокладка

1

7

1306010-X2

调温器总成
Термостат в сборе

1

8

CQ1460825

组合螺栓
Соединительный болт

1

9

1303033-X2

直出水接管
Адаптер нагнетательной трубы

1

10

1303035-X01T

弯出水管总成
Адаптер

1

11

1303017-X2

进水管
Шпилька водоприемника

1

12

CQ1200800

双头螺栓
двойная шпилька

1

13

CQ34008

螺母
Гайка

2

14

1303042-X2

双头螺柱
двойная шпилька

1

15

CQ1460820

组合螺栓
Соединительный болт

2

16

1303026-X2

垫片 Шайба

1

17

3808080-X2

预热水温传感器总成
Датчик температуры предварительно нагретой воды

1

18

3808040-X2

水温传感器总成
Датчик температуры воды

1



9



BAW Co., Ltd.

发动机

——CA4D32、CA498系列柴油发动机零件图册

19－1   水泵及风扇
        ВОДНЫЙ НАСОС И ВЕНТИЛЯТОР                               1307  水泵（CA4D32） ВОДНЫЙ НАСОС 1308  风扇（CA4D32 ВЕНТИЛЯТОР

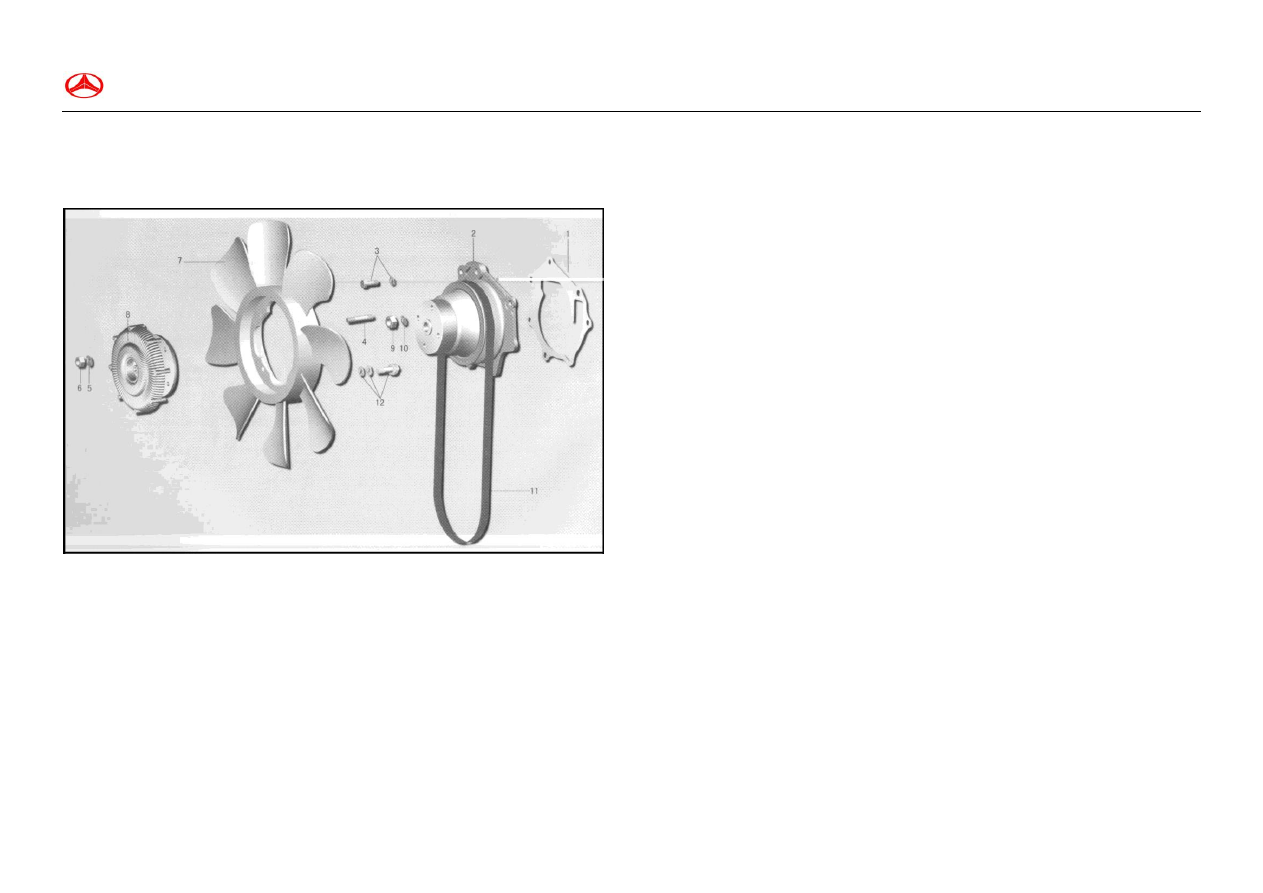

图69－1  水泵及风扇

Рис.69－1  ВОДНЫЙ НАСОС И ВЕНТИЛЯТОР











序号

Пункт

代号

Номер

детали

名称

Наименование детали

数量

Кол-во

1

1307018-X2

垫

—水泵

Прокладка водного насоса

1

2

1307010-X03

水泵总成
Водный насос в сборе

1

3

CQ1420822

组合螺栓
Соединительный болт

5

4

CQ1200845

双头螺柱
двойная шпилька

4

5

Q40308

弹簧垫圈
Пружинная шайба

4

6

CQ34008

螺母
Гайка

4

7

1308010-X03

风扇总成
Вентилятор в сборе

1

8

1313010-X2

风扇离合器总成
Муфта вентилятора в сборе

1

9

CQ34010

螺母
Гайка

2

10

Q40310

弹簧垫圈
Пружинная шайба

2

11



汽车V带AV13-1097（内周长）
Шкив AV13-1097

1

12

CQ1460616

组合螺栓
Соединительный болт

4







BAW Co., Ltd.

发动机

——CA4D32、CA498系列柴油发动机零件图册

19－2   水泵及风扇
        ВОДНЫЙ НАСОС И ВЕНТИЛЯТОР                                   1307  水泵（CA498） ВОДНЫЙ НАСОС 1308  风扇（CA498）ВЕНТИЛЯТОР



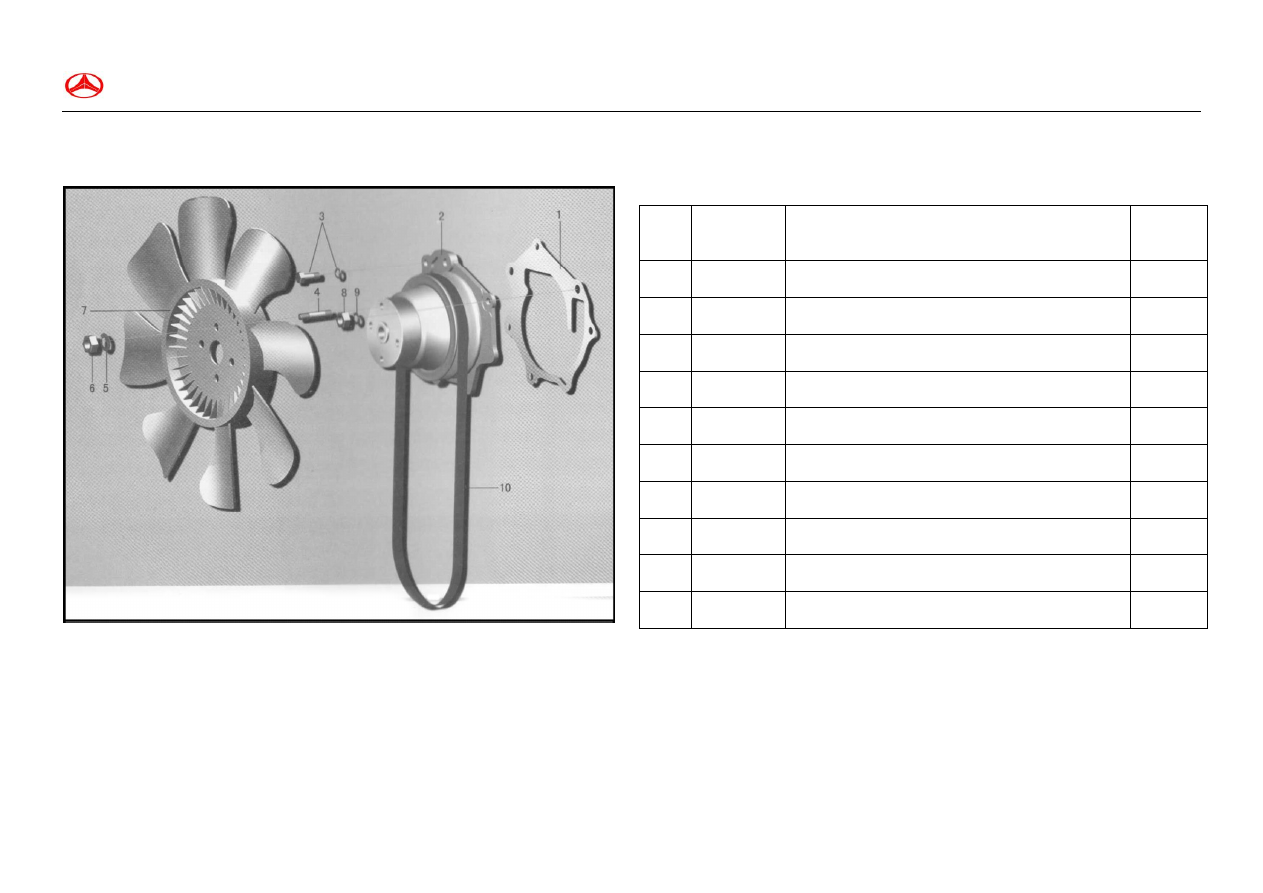

图69－2  水泵及风扇

Рис.69－2  ВОДНЫЙ НАСОС И ВЕНТИЛЯТОР










序号

Пункт

代号

Номер

детали

名称

Наименование детали

数量

Кол-во

1

1307018-X2

垫

—水泵

Прокладка водного насоса

1

2

1307010-X03

水泵总成
Водный насос в сборе

1

3

CQ1420822

组合螺栓
Соединительный болт

5

4

CQ1200845

双头螺柱
двойная шпилька

4

5

Q40308

弹簧垫圈
Пружинная шайба

4

6

CQ34008

螺母
Гайка

4

7

1308010-X03

风扇总成
Вентилятор в сборе

1

8

CQ34010

螺母
Гайка

2

9

Q40310

弹簧垫圈
Пружинная шайба

2

10



汽车V带AV13×1097（内周长）
Шкив AV13-1097

1











BAW Co., Ltd.

发动机

——CA4D32、CA498系列柴油发动机零件图册

20  真空泵、发电机                                                       3551  真空泵  VACUUM PUMP    3701  发电机  ALTERNATOR
    ВАКУУМНЫЙ НАСОС，ГЕНЕРАТОР



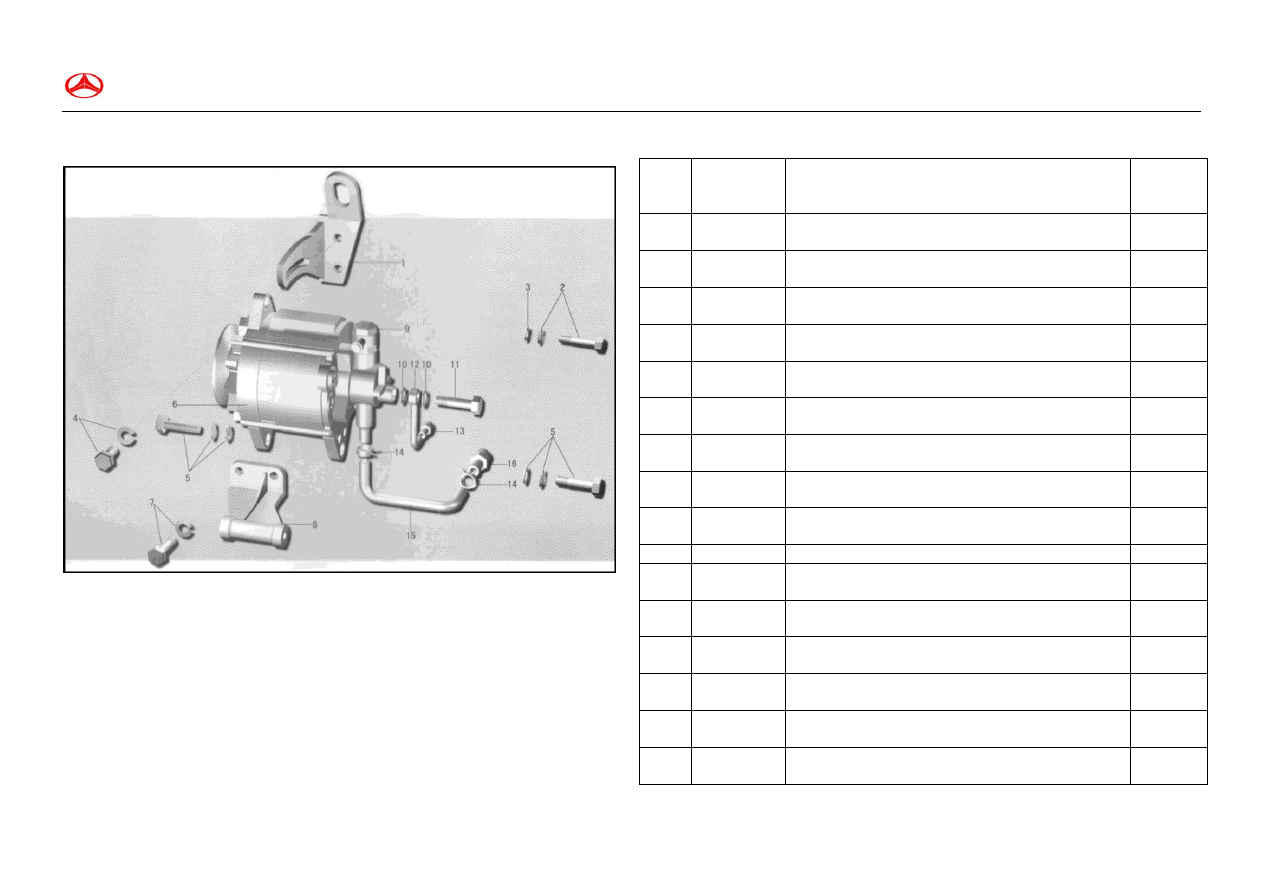

图70  真空泵、发电机

Рис.70  ВАКУУМНЫЙ НАСОС，ГЕНЕРАТОР









序号

Пункт

代号

Номер
детали

名称

Наименование детали

数量

Кол-во

1

3701341-X2

发电机调整臂支架
Кронштейн регулирующего рычага генератора

1

2

CQ1420830

组合螺栓
Соединительный болт

1

3

Q40208

大垫圈
Большая шайба

1

4

CQ1481020A

组合螺栓
Соединительный болт

2

5

CQ1461030

组合螺栓
Соединительный болт

2

6

3701010AX2

交流发电机总成
Генератор в сборе

1

7

CQ1421030

组合螺栓
Соединительный болт

3

8

3701321-X2

发电机支架
Кронштейн генератора

1

9

3551010-X2

真空泵总成
Вакуумный насос в сборе

1

10

3551078-X2

垫圈  Шайба

2

11

3551077-X2

螺栓-紧固真空泵进油管
Болт для крепления маслоприемника вакуумного насоса

1

12

3551080-X2

真空泵进油管总成
Маслоприемник вакуумного насоса в сборе

1

13

3551076-X2

真空泵进油接头
Адаптер маслоприемника вакуумного насоса

1

14

3551093-X2

小型钢带式弹性环箍
Малый стальной болт пружинный зажим

2

15

3551091-X2

真空泵出油管
Выпускная труба вакуумного насоса

1

16

3551092-X2

真空泵出油接头
Адаптер выпускной трубы вакуумного насоса

1
