发动机

——CA4D32、CA498系列柴油发动机零件图册

1111  CA498 4PL203  ВПРЫСКИВАЮЩИЙ НАСОС                        1127  ПЕРЕДАЮЩАЯ И РАСПРЕДЕЛИТЕЛЬНАЯ ШЕСТЕРНЯ


序号

Пункт

代号

Номер

детали

名称

Наименование детали

数量

Кол-во

1

1111010FX03

四缸BQ2000喷油泵总成
BQ2000 Насос для впрыскивания топлива в сборе

1

2

1111014-X2

垫圈
Шайба

3

3

Q40308

弹簧垫圈
Пружинная шайба

3

4

CQ34008

螺母
Гайка

3

5

1111103FX03

过渡支架
Кронштейн

1

6

CQ1420840

组合螺栓
Соединительный болт

1

7

Q40210

大垫圈
Шайба

1















序号

Пункт

代号

Номер
детали

名称

Наименование детали

数量

Кол-во

8

CQ1501070

六角头导颈螺栓
Болт с шестигранной головкой

1

9

Q40310

弹簧垫圈
Пружинная шайба

2

10

1111201-X03

衬垫

—喷油泵

Прокладка впрыскивающего насоса

1

11

1127010-X03

供油提前器与传动齿轮装配总成
Передающая и распределительная шестерня

1

12

Q40312

弹簧垫圈
Пружинная шайба

1

13

1127051-X03

锁紧螺母

—供油提前器

Гайка

1

















5





BAW Co., Ltd.

发动机

——CA4D32、CA498系列柴油发动机零件图册

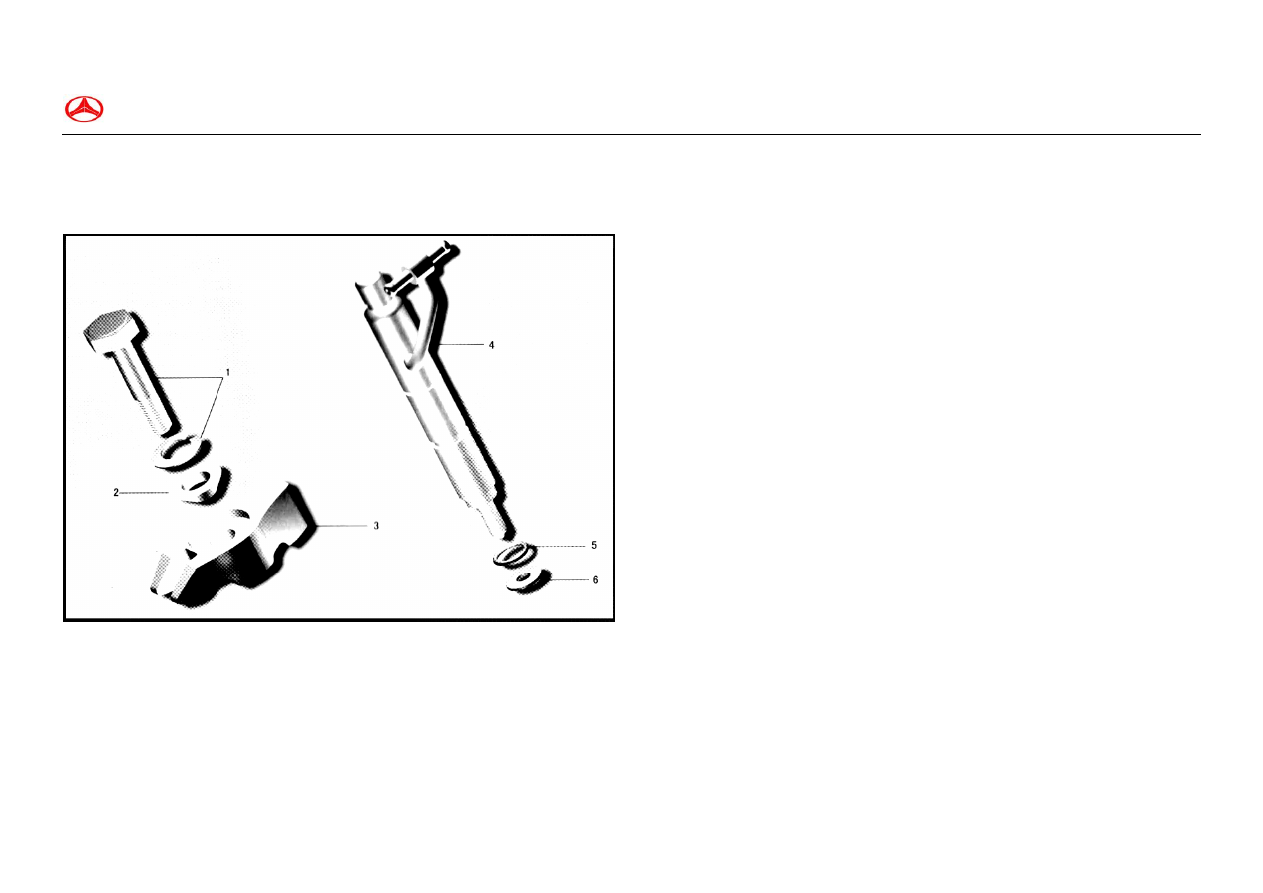

16   喷油器
     ИНЖЕКТОР                                                           1112  喷油器  ИНЖЕКТОР






图66  喷油器

Рис.66  ИНЖЕКТОР







序号

Пункт

代号

Номер

детали

名称

Наименование детали

数量

Кол-во

1

CQ1421045

组合螺栓
Соединительный болт

4

2

1112022-X2

球形垫片
Шаровая распорка

4

3

1112021-X2

喷油器压板
Зажимная пластина инжектора

4

4

1112010-X2

1112010-X03

喷油器总成
Инжектор в сборе

4

5

1112013-X2

O型圈
Кольцо

4

6

1112012-X2

喷油器密封垫
Уплотнительная прокладка инжектора

4
















6



BAW Co., Ltd.

发动机

——CA4D32、CA498系列柴油发动机零件图册

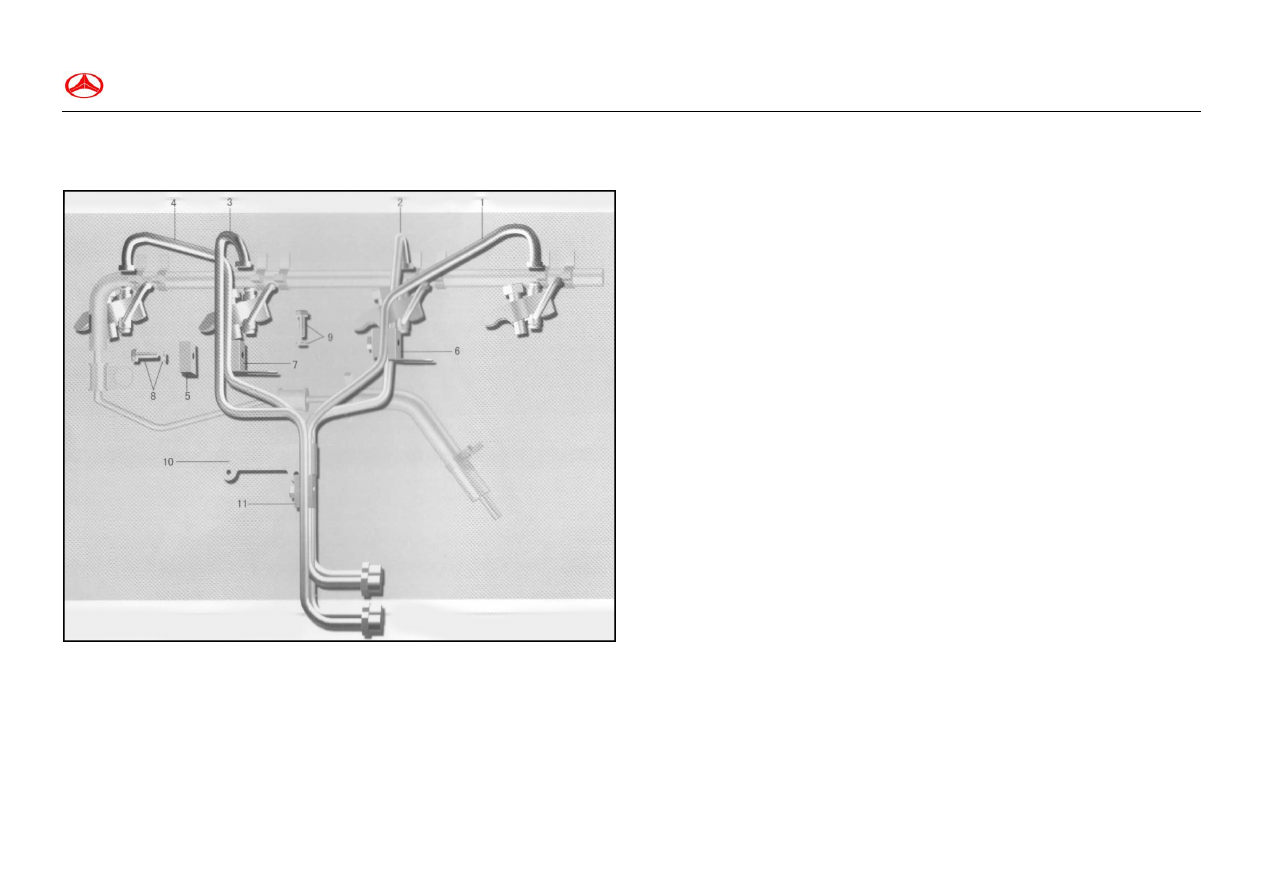

17－1   高压油管
        ЛИНИЯ ВПРЫСКА ВЫСОКОГО ДАВЛЕНИЯ                                1129 CA4D32 ЛИНИЯ ВПРЫСКА ВЫСОКОГО ДАВЛЕНИЯ



图67－1  高压油管

Рис.67－1  ЛИНИЯ ВПРЫСКА ВЫСОКОГО ДАВЛЕНИЯ






序号

Пункт

代号

Номер

детали

名称

Наименование детали

数量

Кол-во

1

1129010-X03

第一缸高压油管总成
Линия впрыска топлива для цилиндра 1

1

2

1129015-X03

第二缸高压油管总成
Линия впрыска топлива для цилиндра 2

1

3

1129020-X03

第三缸高压油管总成
Линия впрыска топлива для цилиндра 3

1

4

1129025-X03

第四缸高压油管总成
Линия впрыска топлива для цилиндра 4

1

5

1129030-X2

高压油管夹子压板总成
Зажимная пластина линии впрыска в сборе

2

6

1129035-X2

高压油管夹子底板总成

—一、二缸

Зажимная пластина линии впрыска в сборе для
цилиндров 1 и 2

1

7

1129040-X2

高压油管夹子底板总成

—三、四缸

Зажимная пластина линии впрыска в сборе для
цилиндров 3 и 4

1

8

CQ1420625

组合螺栓
Соединительный болт

2

9

CQ1420816

组合螺栓
Соединительный болт

2

10

1129050-X2

高压油管夹子底板总成
Зажимная пластина линии впрыска в сборе для
цилиндров

1

11

1129045-X2

高压油管夹子压板总成
Зажимная пластина линии впрыска в сборе для
цилиндров

1







7



BAW Co., Ltd.

发动机

——CA4D32、CA498系列柴油发动机零件图册

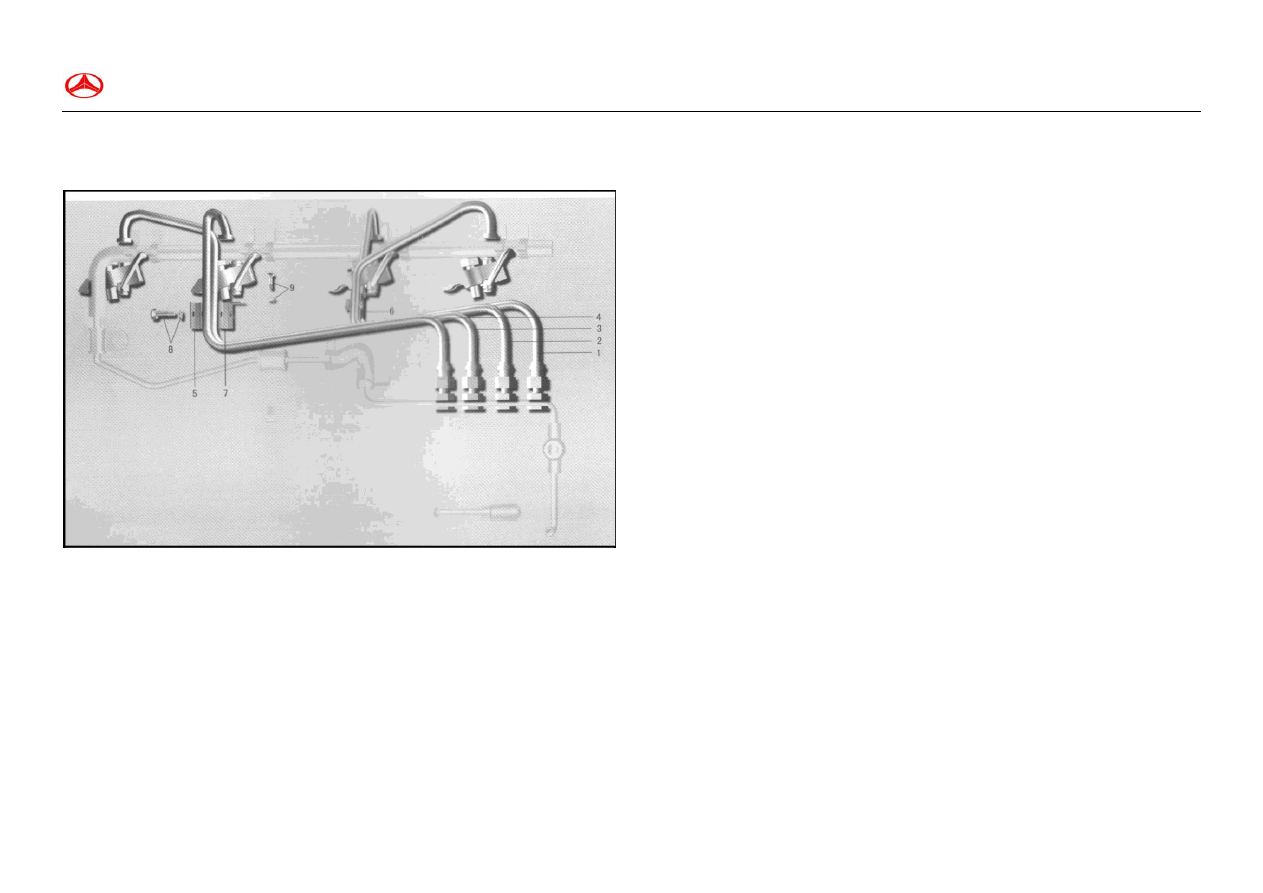

17－2   高压油管
        ЛИНИЯ ВПРЫСКА ВЫСОКОГО ДАВЛЕНИЯ                                1129  CA498  ЛИНИЯ ВПРЫСКА ВЫСОКОГО ДАВЛЕНИЯ



图67－2  高压油管

Рис .67－2  ЛИНИЯ ВПРЫСКА ВЫСОКОГО ДАВЛЕНИЯ













序号

Пункт

代号

Номер

детали

名称

Наименование детали

数量

Кол-во

1

1129010-X03

第一缸高压油管总成
Линия впрыска топлива для цилиндра 1

1

2

1129015-X03

第二缸高压油管总成
Линия впрыска топлива для цилиндра 2

1

3

1129020-X03

第三缸高压油管总成
Линия впрыска топлива для цилиндра 3

1

4

1129025-X03

第四缸高压油管总成
Линия впрыска топлива для цилиндра 4

1

5

1129030-X2

高压油管夹子压板总成
Зажимная пластина линии впрыска в сборе

2

6

1129035-X2

高压油管夹子底板总成

—一、二缸

Зажимная пластина линии впрыска в сборе для
цилиндров 1 и 2

1

7

1129040-X2

高压油管夹子底板总成

—三、四缸

Зажимная пластина линии впрыска в сборе для
цилиндров 3 и 4

1

8

CQ1420625

组合螺栓
Соединительный болт

2

9

CQ1420816

组合螺栓
Соединительный болт

2
