Автомобили BAW. Руководство - часть 94

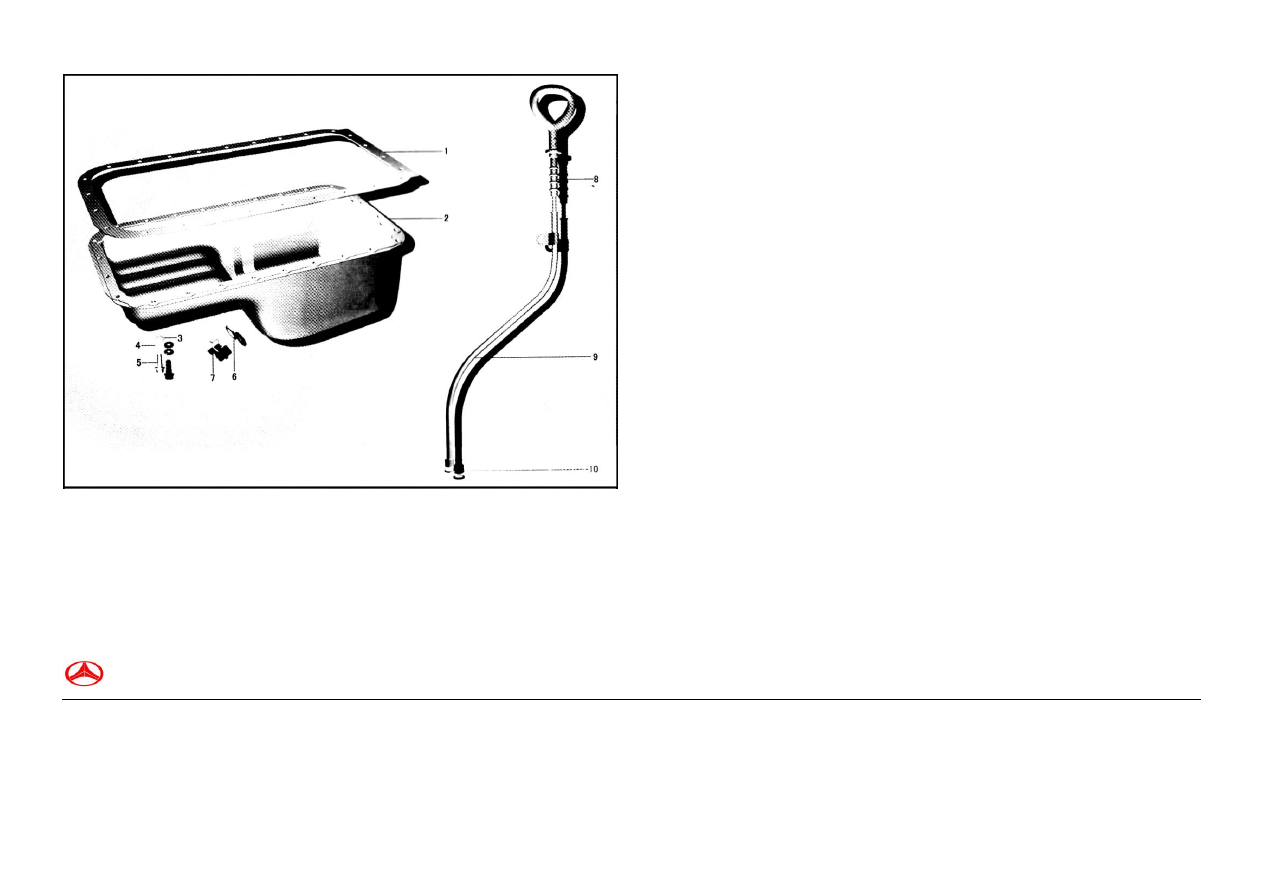

图59  机油盘

Рис. 59  МАСЛЯНЫЙ ПОДДОН



1009
机油盘  МАСЛЯНЫЙ КАРТЕР


序号

Пункт

代号

Номер детали

名称

Наименование детали

数量

Кол-во

1009012-X2

密封垫
Прокладка

1009010-X2

机油盘总成
Масляный картер в сборе

Q40106

垫圈
Шайба

26

Q40406

轻型弹簧垫圈
Пружинная шайба

26

CQ1500616

六角头导颈螺栓
Болт с шестигранной головкой

26

1009019CB1

垫圈
Шайба

1009018CB1

放油塞

—机油盘

Пробка отверстия для слива масла

1009030-X2

机油标尺总成
Устройство для слива масла

1009025-X2

机油标尺管总成
Шланг для слива масла

10

1009022-X2

O型橡胶密封圈
Уплотняющее кольцо











BAW Co., Ltd.

发动机

——CA4D32、CA498系列柴油发动机零件图册

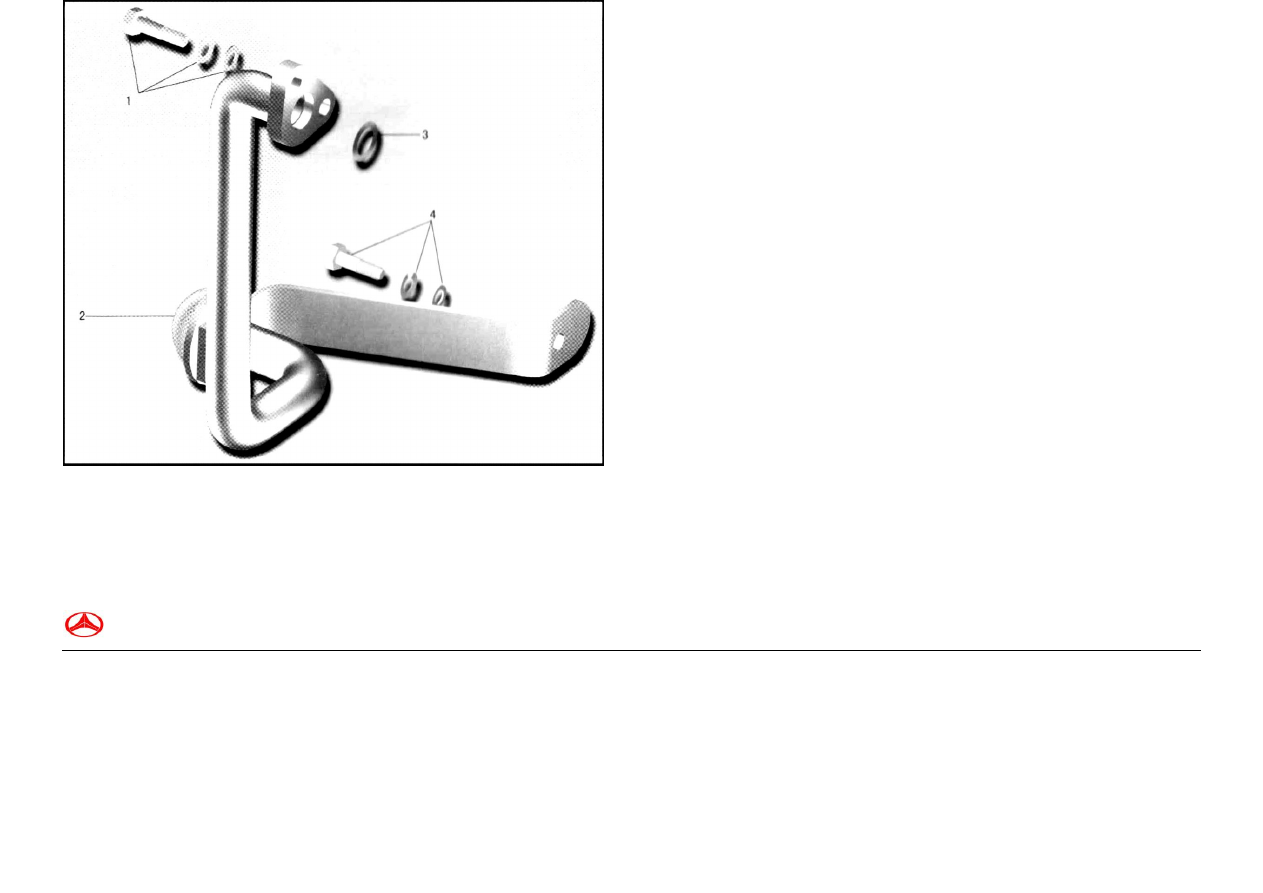

10   机油收集器
     МАСЛОСБОРНИК

图60  机油收集器

Рис.10  МАСЛОСБОРНИК





1009  收集器  МАСЛОСБОРНИК
1010

序号

Пункт

代号

Номер

детали

名称

Наименование детали

数量

Кол-во

CQ1460820

组合螺栓
Соединительный болт

1010010-X2

机油收集器总成
Маслосборник в сборе

Q7342425

O型橡胶密封圈
Резиновое уплотняющее кольцо

CQ1460816

组合螺栓
Соединительный болт




















BAW Co., Ltd.

发动机

——CA4D32、CA498系列柴油发动机零件图册

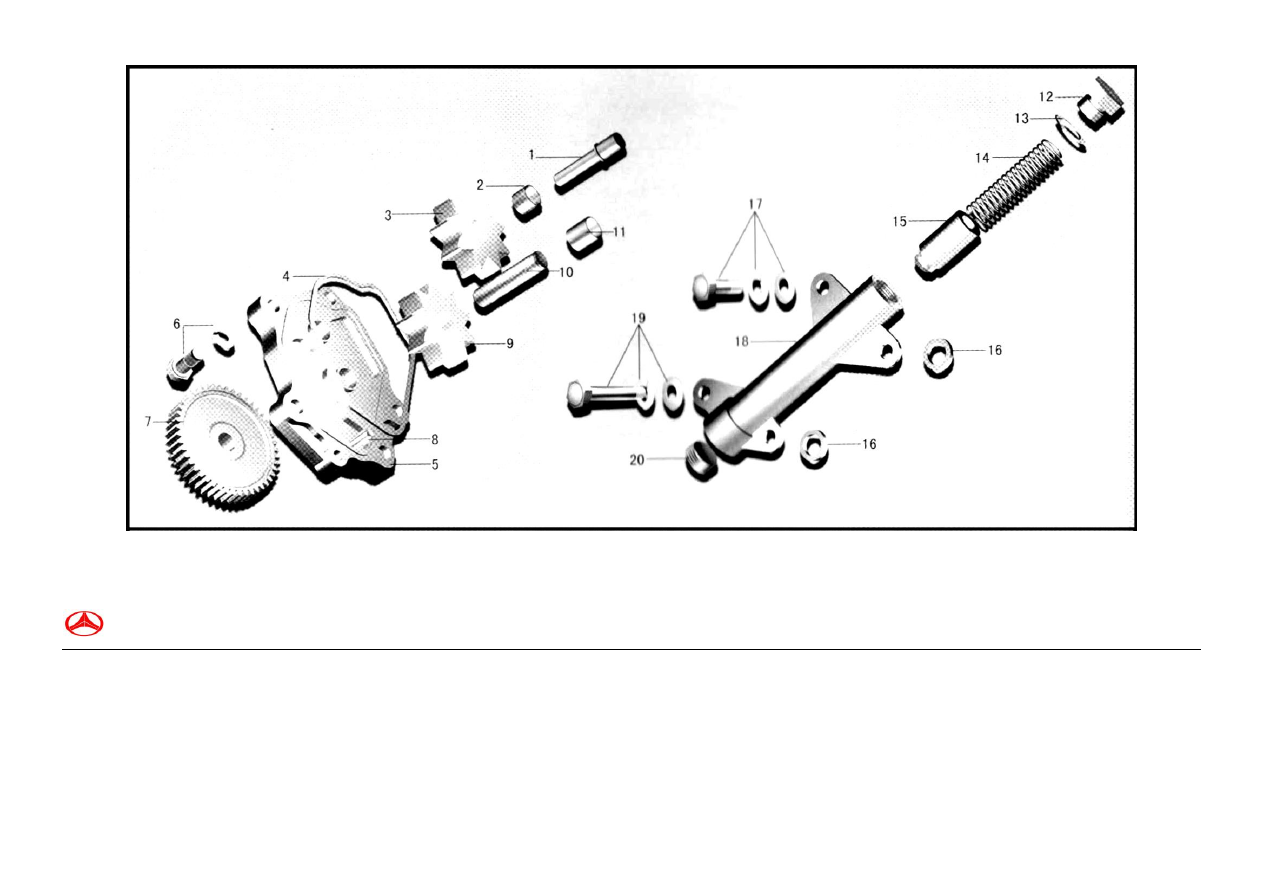

11   机油泵
     МАСЛЯНЫЙ НАСОС





图61  机油泵

Рис.61  МАСЛЯНЫЙ НАСОС





BAW Co., Ltd.

发动机

——CA4D32、CA498系列柴油发动机零件图册

1011  机油泵  МАСЛЯНЫЙ НАСОС

序号

Пункт

代号

Номер
детали

名称

Наименование детали

数量

Кол-во

1011023-X2

从动轴
Ведомый вал

1011031-X2

从动齿轮衬套
Втулка ведомого вала

1011032-X2

从动齿轮
Ведомая шестерня

1011022-X2

密封胶环



Резиновое уплотнительное кольцо

1011024-X2

泵盖
Крышка насоса

CQ1480820A

组合螺栓
Соединительный болт

1011014-X2

传动齿轮
Передающая шестерня

1011026-X2

定位柱销
Установочный штифт

1011016-X2

主动齿轮
Ведущая шестерня

10

1011013-X2

主动轴
Ведущий вал












序号

Пункт

代号

Номер

детали

名称

Наименование детали

数量

Кол-во

11

1011021-X2

衬套

—油泵壳体

Втулка – картер насоса

12

1011042-X2

弹簧座
Гнездо пружины

13

1011046-X2

密封垫片

—限压阀

Уплотняющая распорка – клапан сброса давления

14

1011044-X2

弹簧

—限压阀

Пружина клапана сброса давления

15

1011043-X2

柱塞
Плунжер

16

1011047-X2

密封圈

—限压阀

Уплотняющее кольцо клапана сброса давления

17

CQ1460825

组合螺栓
Соединительный болт

18

1011041-X2

阀体

—限压阀

Блок клапанов - клапан сброса давления

19

CQ1460850

组合螺栓
Соединительный болт

20

1011048-X2

方槽锥形螺塞
Коническая резьбовая пробка














BAW Co., Ltd.

发动机

——CA4D32、CA498系列柴油发动机零件图册

12   机油滤清器
МАСЛЯНЫЙ ФИЛЬТР
