68

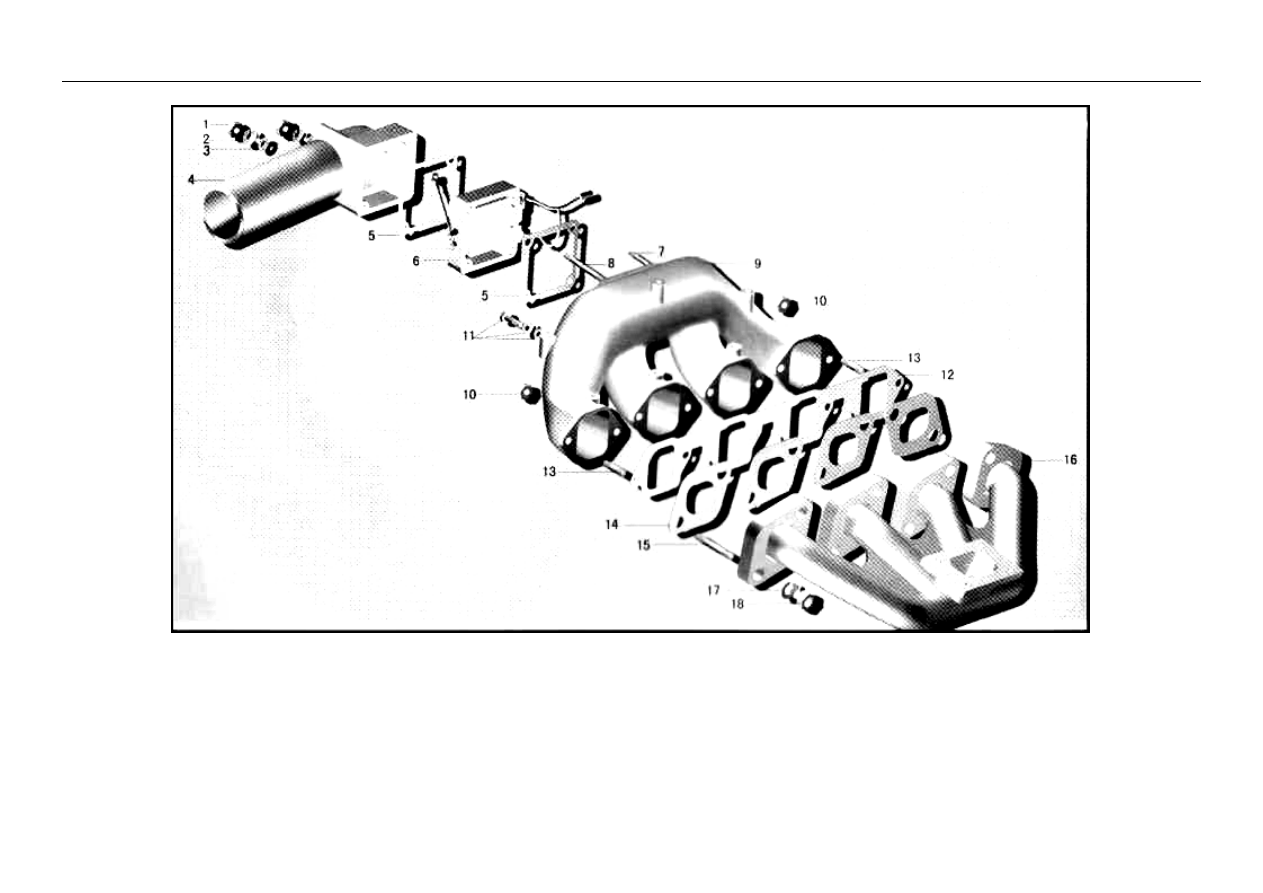

ВПУСКНОЙ И ВЫПУСКНОЙ КОЛЛЕКТОР И ОБОРУДОВАНИЕ ПРЕДПУСКОВОГО ПОДОГРЕВА





















69

ВПУСКНОЙ И ВЫПУСКНОЙ КОЛЛЕКТОР И ОБОРУДОВАНИЕ ПРЕДПУСКОВОГО ПОДОГРЕВА

№

Номер детали

Наименование детали

Кол-во

1

CQ34008

Гайка

4

2

Q40308

Пружинная шайба

4

3

Q40108

Шайба

4

4

1008014-

4B1B1

Патрубок

1

5

1008013-X2

Прокладка

2

6

3750010-X2

Подогреватель

1

7

1008018-X2

Шпилька

2

8

1008017-X2

Шпилька

2

9

1008011-X2

Впускной коллектор

2

10

CQ39608

Гайка

6

11

CQ1460825

Болт

1





































12

1008051-X2

Прокладка впускного коллектора

1

13

CQ1200822

Шпилька

2

14

1008055-X2

Прокладка впускного коллектора

4

15

CQ1201030

Шпилька

8

16

1008021-X3

Выпускной коллектор

1

17

CQ41910

Шайба

8

18

CQ34010

Гайка

8





70

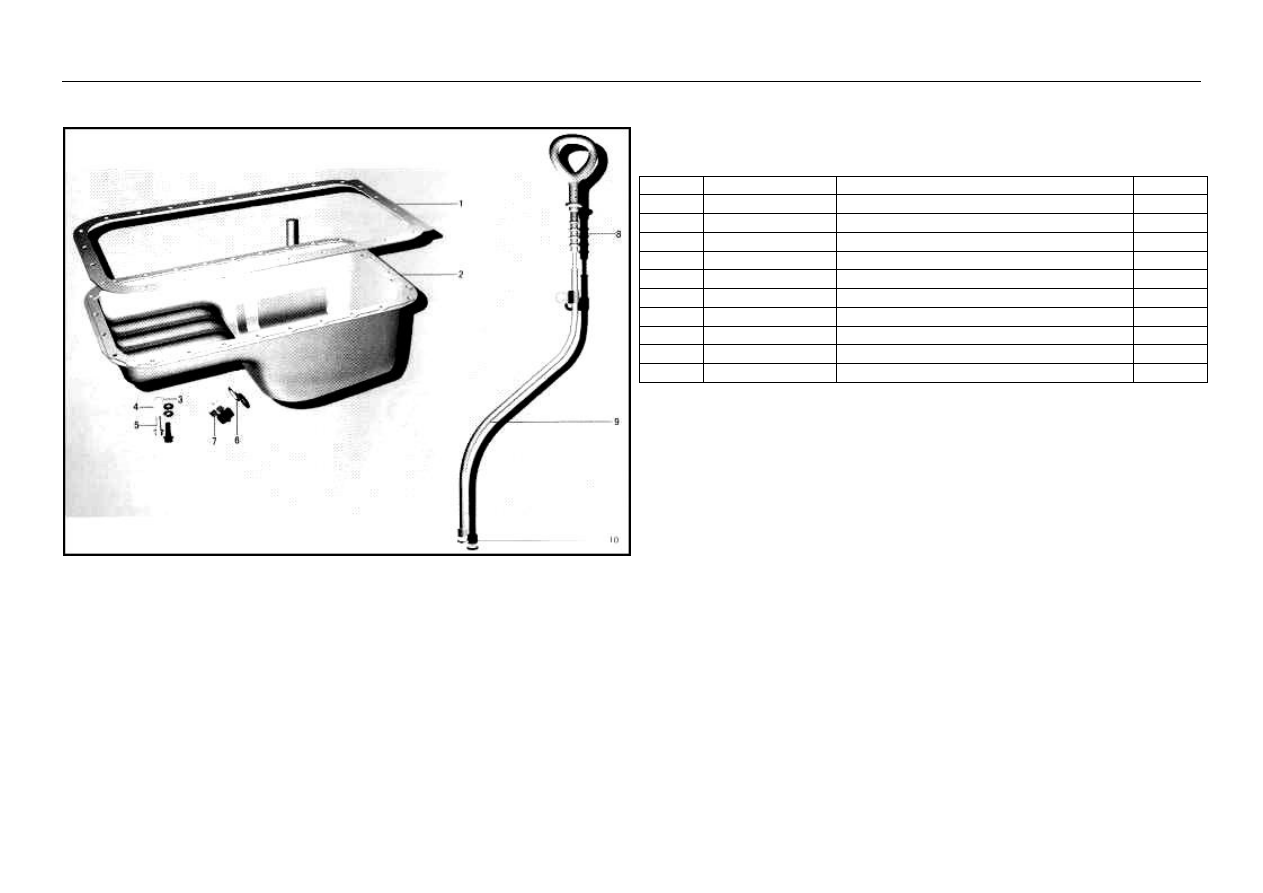

МАСЛЯНЫЙ КАРТЕР







№

Номер детали

Наименование детали

Кол-во

1

1009012-X2

Прокладка

1

2

1009010-5X4

Масляный картер

1

3

Q40106

Шайба

26

4

Q40406

Пружинная шайба

26

5

CQ1500616

Болт

26

6

1009019CB1

Шайба

1

7

1009018CB1

Пробка

1

8

1009030-X2

Щуп масляный

1

9

1009025-X2

Трубка

1

10

1009022-X2

Уплотнитель

1





































71

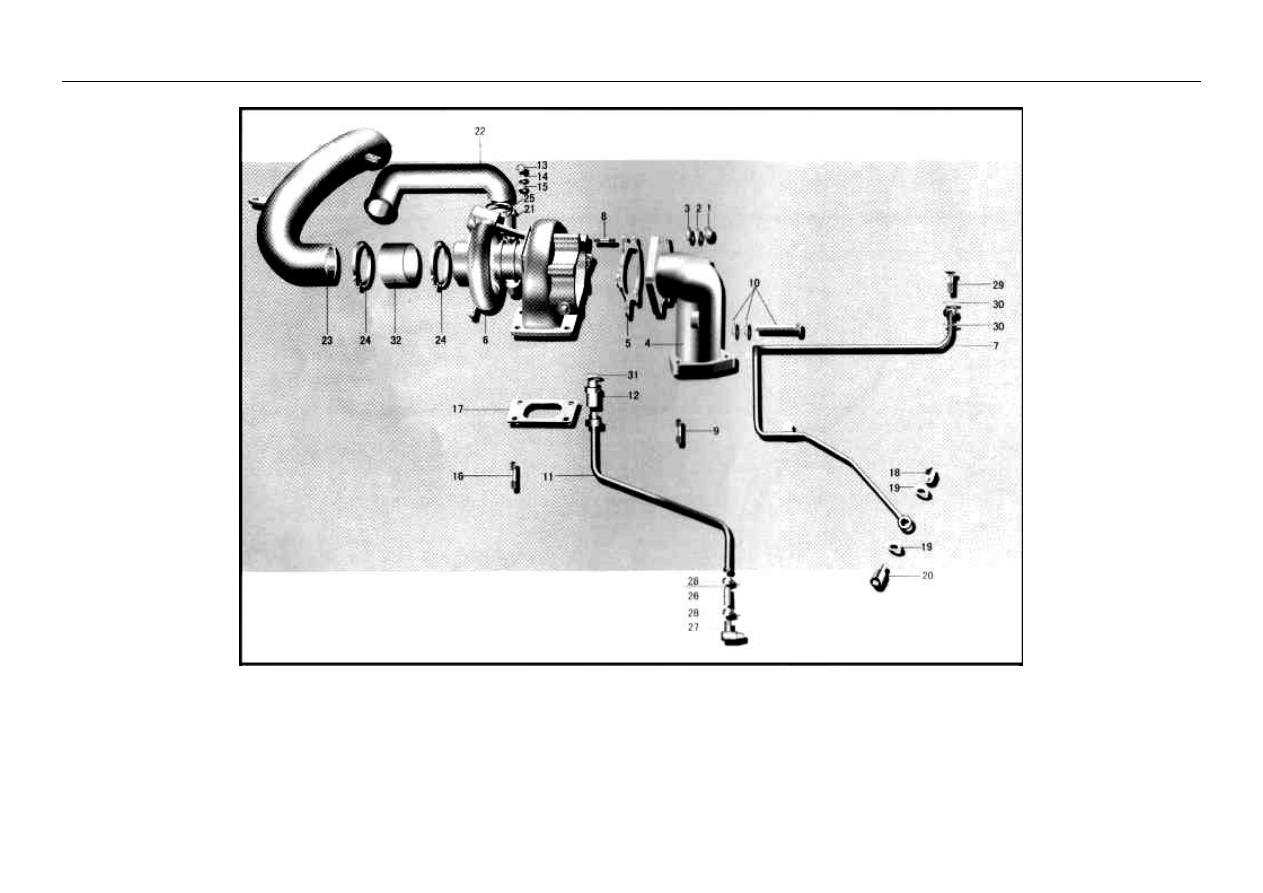

ТУРБОКОМПРЕССОР
