64

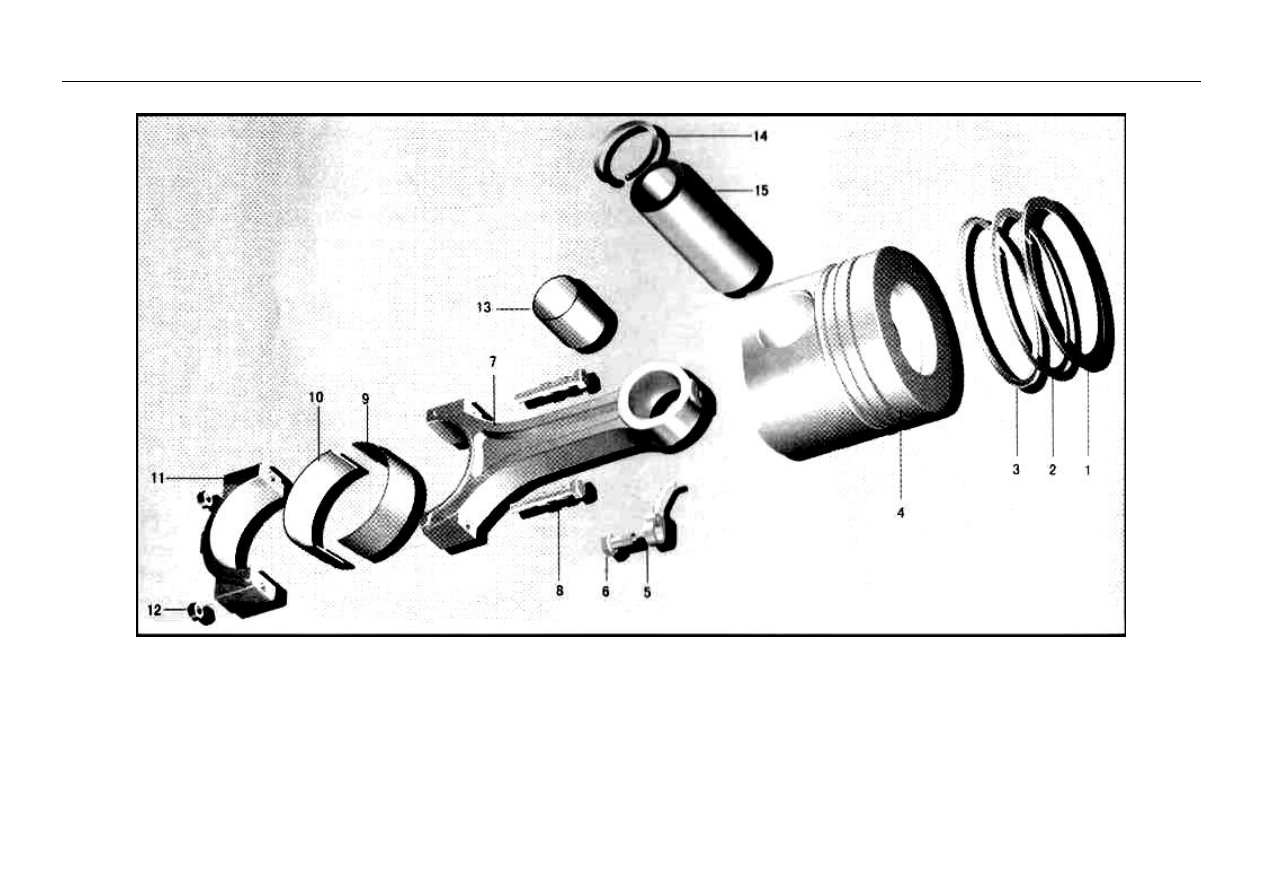

ПОРШЕНЬ И ШАТУН













65

ПОРШЕНЬ И ШАТУН



№

Номер

детали

Наименование детали

Кол-во

1

1004026-X3

Верхнее компрессионное кольцо

4

2

1004027-X3

Нижнее компрессионное кольцо

4

3

1004035-X3

Маслосъемное кольцо

4

4

1004016-X3

Поршень

4

5

1004075-X3

Форсунка

4

6

1004085-X3

Штуцер

4

7

1004046-X3

Шатун

4

8

1004062-X2

Болт

8


















































9

1004058-X2

Верхний вкладыш

4

10

1004059-X2

Нижний вкладыш

4

11

1004056-X2

Крышка шатуна

4

12

1004067-X2

Гайка

8

13

1004069-X3

Втулка поршневого пальца

4

14

1004022-X3

Стопорное кольцо

8

15

1004021-X3

Поршневой палец

4





66

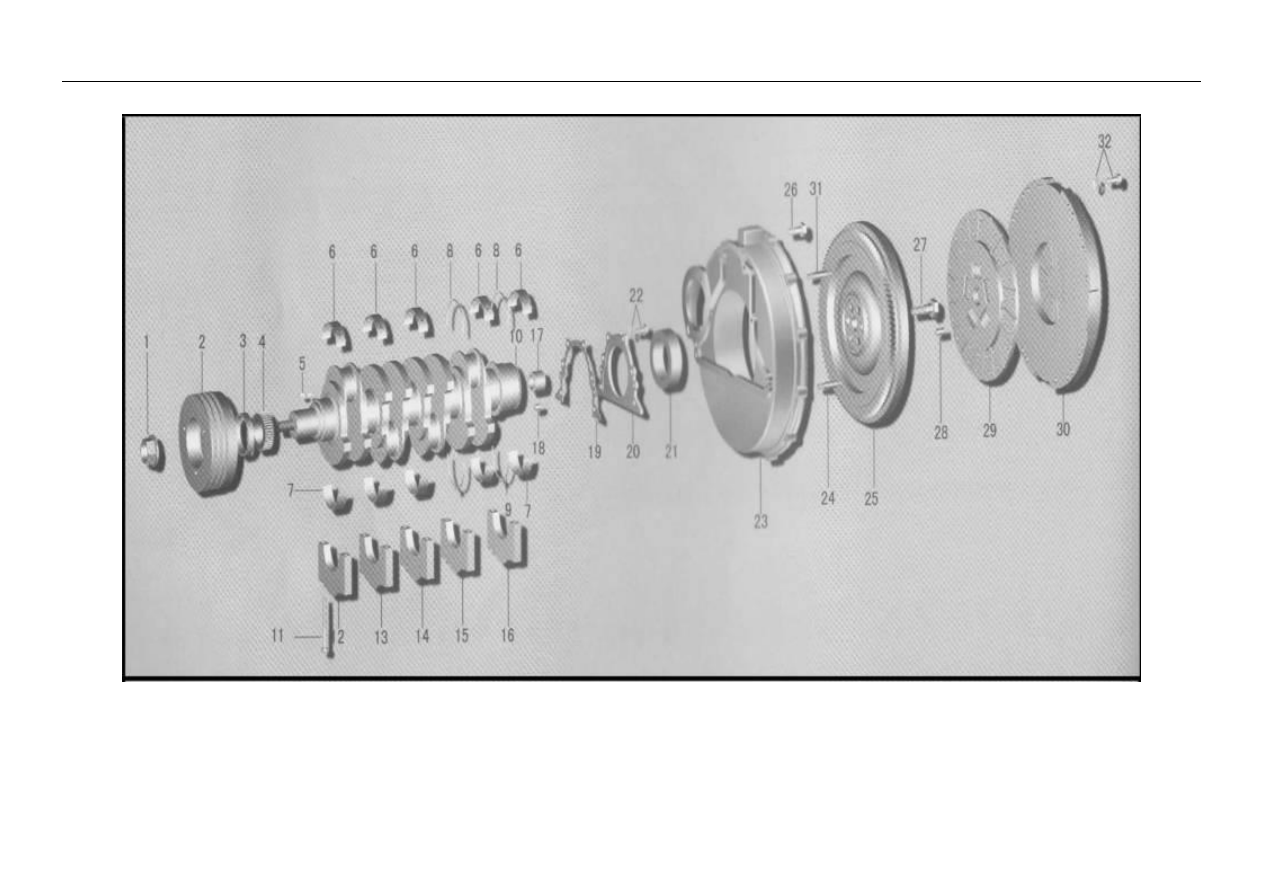

КОЛЕНВАЛ И МАХОВИК











67

КОЛЕНВАЛ, МАХОВИК И СЦЕПЛЕНИЕ

№

Номер

детали

Наименование детали

Кол-во

1

1005051-X2

Гайка шкива коленвала

1

2

1005010AY01  Шкив

1

3

1005090-X2

Передний сальник коленвала

1

4

1005031-X2

Распределительная

шестерня

коленвала

1

5

Q5500516

Шпонка

2

6

1005081-X2

Вкладыш верхний

5

7

1005082-X2

Вкладыш нижний

5

8

1005086-X2

Верхняя упорная пластина коленвала

2

9

1005087-X2

Нижняя упорная пластина коленвала

2

10

1005021AX2  Коленвал

1

11

1005078-X2

Болт

10

12

1005071-X2

Первая крышка коленвала

1

13

1005072-X2

Вторая крышка  коленвала

1

14

1005073-X2

Третья крышка  коленвала

1

15

1005074-X2

Четвертая крышка коленвала

1

16

1005076-X2

Пятая крышка коленвала

1

17

1005037-X2

Подшипник КПП

1

18

Q5221018

Штифт

1

19

1005102-X2

Прокладка

1

20

1005101-X2

Держатель манжеты

1

21

1005105-X2

Обойма манжеты

1

22

CQ1480825A  Болт

6

23

1005021-X2

Картер маховика

1

24

CQ1291055

Шпилька

10

25

1005115-X2

Маховик

1

26

Q1841025

Болт

6

27

1005118-X2

Болт маховика

6

28

Q5220620

Штифт

2

29

1601210-E3

Ведомый диск

1

30

1601310-E3

Нажимной диск

1

31

CQ1291060

Шпилька

2

32

CQ1420820

Болт

8
