16



Впускной и выпускной трубопроводы  и  оборудование предварительного подогрева



№  № детали.

Название детали

Кол-во

1

CQ34008

Гайка

4

2

Q40308

Пружинная шайба

4

3

Q40108

Шайба

4

4

1008014-X2C1

Впускной патрубок

1

5

1008013-X2

Прокладка

2

6

3750010-X2

Нагреватель

1

7

1008018-X2

Шпилька

2

8

1008017-X2

Шпилька

2

9

1008011-X2

Впускной трубопровод

1

10

CQ39608

Гайка

2




































№

№ детали.

Название детали

Кол-во

11

CQ1460825

Болт

6

12

1008051-X2

Прокладка впускного газопровода

1

13

CQ1200822

Шпилька

2

14

1008055-X2

Прокладка выпускного газопровода

4

15

CQ1201030

Шпилька

8

16

1008021-X2

Выпускной трубопровод

1

17

CQ41910

Пружинная шайба

8

18

CQ34010

Гайка

8

19

CQ1201035

Шпилька

3





17

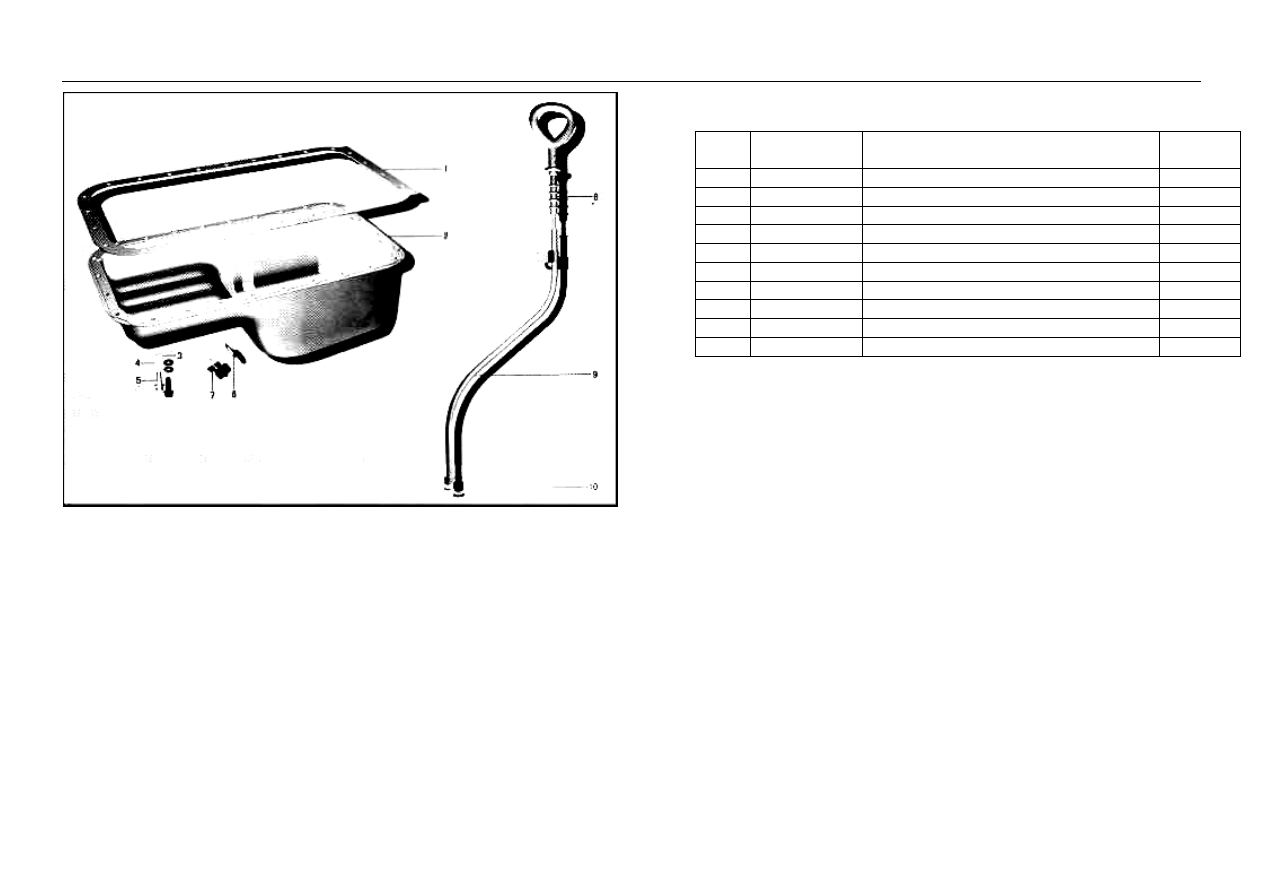

МАСЛЯНЫЙ КАРТЕР









































М































№

Номер

детали

Наименование детали

Кол-во

1

1009012-X2  Прокладка

1

2

1009010-X2  Масляный картер в сборе

1

3

Q40106

Шайба

26

4

Q40406

Пружинная шайба

26

5

CQ1500616  Болт

26

6

1009019CB1  Шайба

1

7

1009018CB1  Пробка  для слива масла

1

8

1009030-X2  Щуп масляный

1

9

1009025-X2  Трубка щупа

1

10

1009022-X2  Уплотнитель щупа

1





18

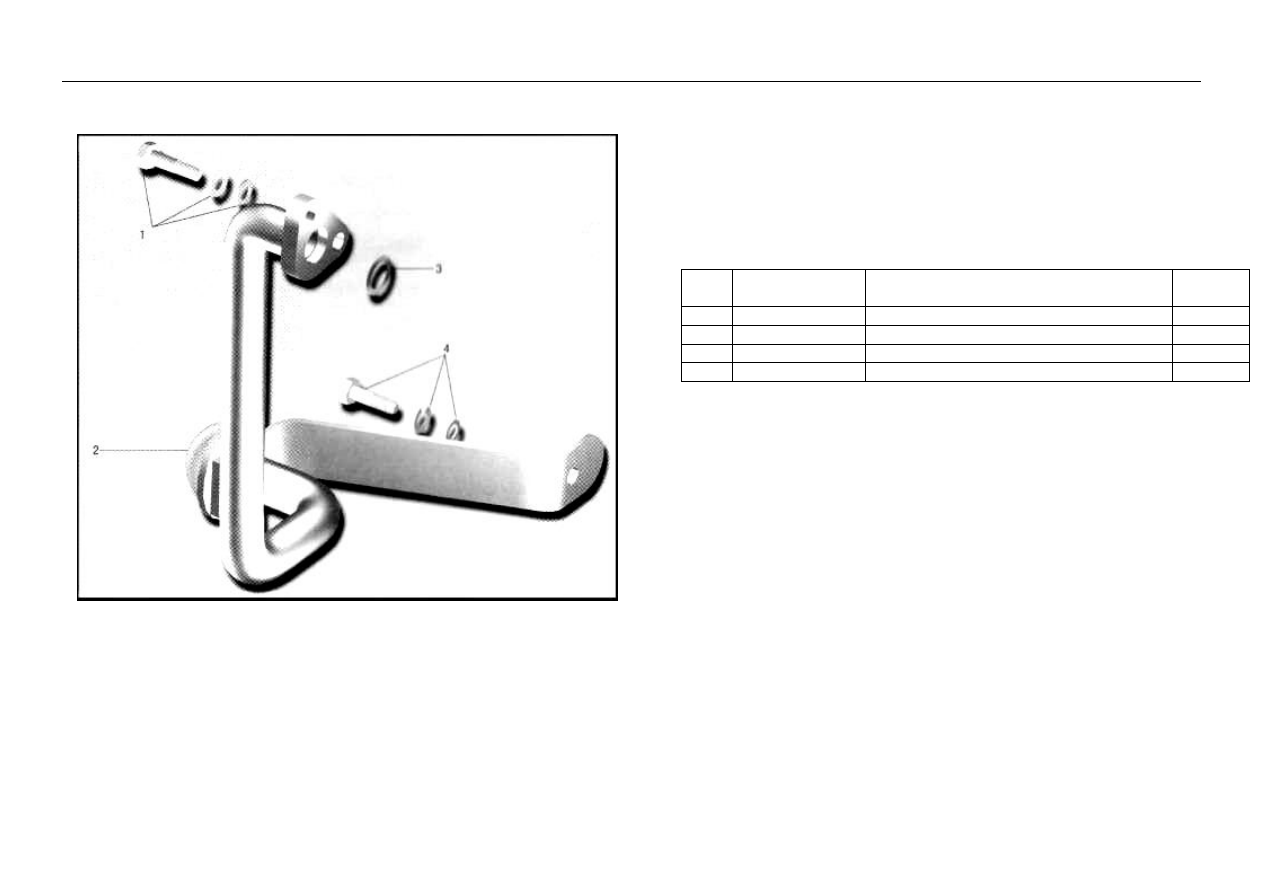

МАСЛОЗАБОРНИК



























































№

Номер детали

Наименование детали

Кол-во

1

CQ1460820

Болт

2

2

1010010-X2

Маслозаборник в сборе

1

3

Q7342425

Резиновое уплотняющее кольцо

1

4

CQ1460816

Болт

1





19

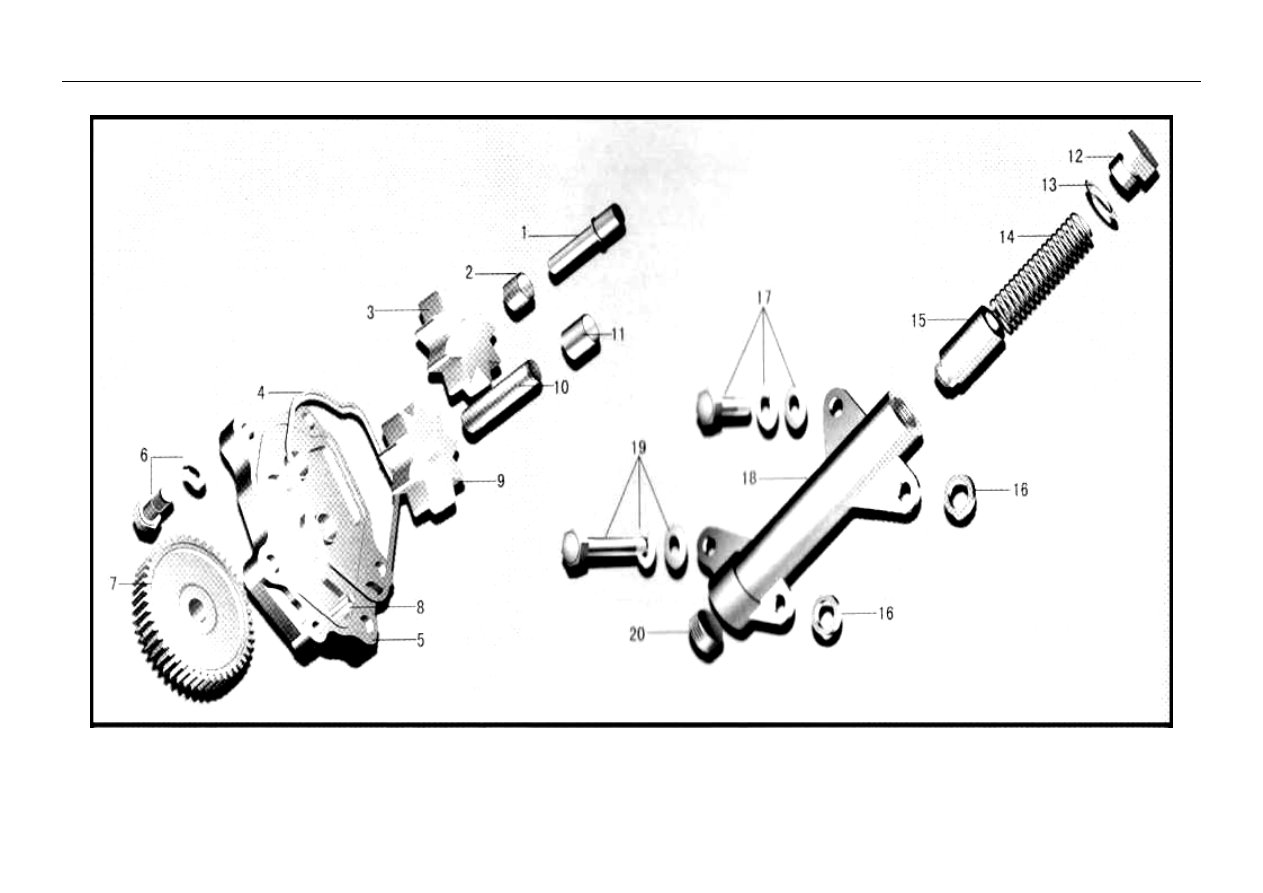

МАСЛЯНЫЙ НАСОС
