12

РАСПРЕДВАЛ




































































№

№ детали.

Название детали

Кол-во

11

1006022-X2

Шайба

1

12

Q40310

Пружинная шайба

1

13

1006021-X2

Болт

1

14

1006041-X2

Втулка шестерни

1

15

1006031-X2

Промежуточная  шестерня

1

16

1006032-X2

Втулка шестерни

1

17

1006043-X2

Крышка

1

18

CQ1460850

Болт

2

19

1006061-X2

Форсунка для смазки шестерни

1

№

№ детали.

Название детали

Кол-во

1

1006016-X2A1  Распредвал

1

2

1006057-X2

Втулка 5ой шейки распредвала

1

3

1006056-X2

Втулка 4ой шейки распредвала

1

4

1006053-X2

Втулка 3ей шейки распредвала

1

5

1006052-X2

Втулка 2ой шейки распредвала

1

6

1006051-X2

Втулка 1ой шейки распредвал

1

7

Q5500416

Шпонка

1

8

1006019-X2

Упорная пластина распредвала

1

9

CQ1460620

Болт

2

10

1006018-X2

Распределительная шестерня

1





13

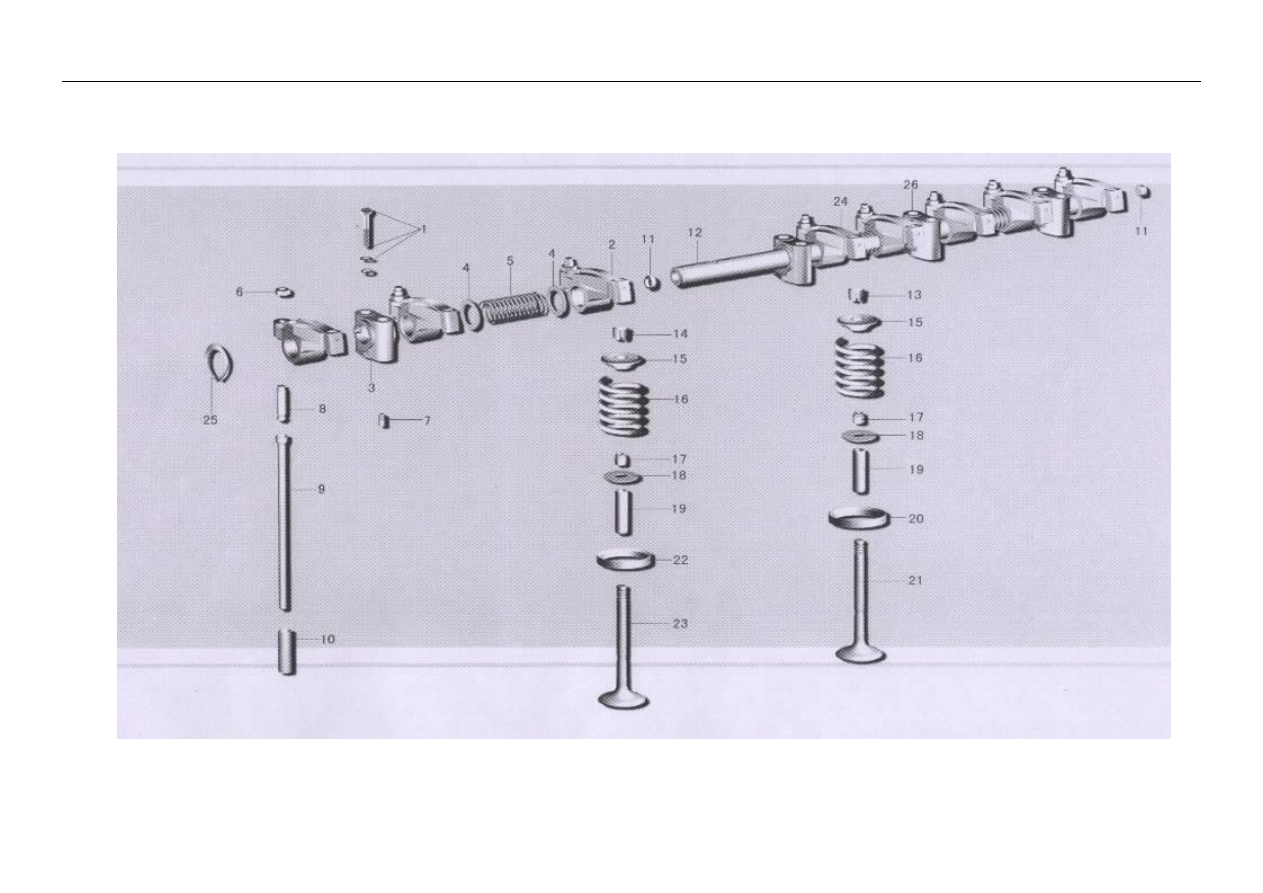

СИСТЕМА КЛАПАНОВ































































14

СИСТЕМА КЛАПАНОВ





№

№ детали.

Название детали

数量

Кол-во

1

CQ1460860

Болт кронштейна коромысла

8

2

1007155-X2

Коромысло  выпускного  клапана  в

сборе

4

3

1007091-X2

Опора коромысел

1

4

1007099-X2

Шайба

6

5

1007097-X2

Пружина

3

6

1007159-X2

Гайка

8

7

GB78-85

Штифт

1

8

1007158-X2

Регулировочный болт

8

9

1007051-X2

Штанга толкателя

8

10

1007061-X2

Толкатель

8

11

CQ72212

Пробка

2

12

1007131-X2

Вал коромысел

1

13

1007028-X2

Сухарь впускного клапана

8

14

1007029-B1

Сухарь выпускного клапана

8

























№



№ детали.

Название детали

Кол-во

15

1007022-X2

Тарелка пружины

8

16

1007021-X2

Пружина клапана

8

17

1007035-X2

Манжета клапана в сборе

8

18

1007024-X2

Шайба пружины

8

19

1007032-X2

Направляющая

впускного

и

выпускного клапанов

8

20

1007081-X2A1

Шайба  опорная  пружины  впускного

клапана

4

21

1007011-X2

Впускной клапан

4

22

1007082-X2A1

 Шайба

опорная

пружины

выпускного клапана

4

23

1007012-X2

Выпускной клапан

4

24

1007145-X2

Коромысло впускного клапан

4

25

GB8941-86

Стопорное кольцо

2

26

1007092-X2

Кронштейн вала коромысел

3





15

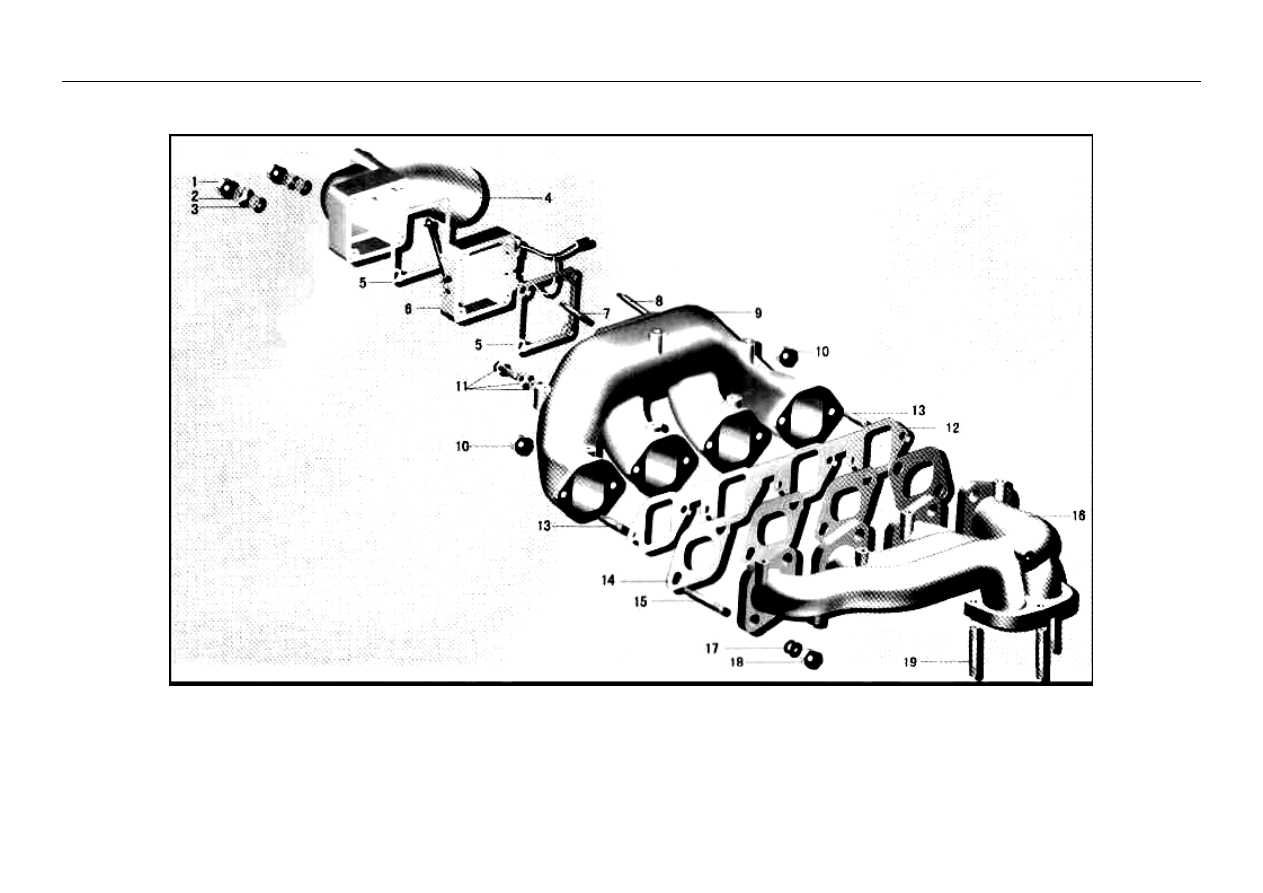

Впускной и выпускной трубопроводы и оборудование предпускового подогрева
