Номер детали

Наименование детали

К-во

1

495QA-10.02-001

Выхлопной патрубок глушителя

1

川路 4100QB-10.02-001

Выхлопной патрубок глушителя

1

2

4100QBZ-10.01

Глушитель

1

3

4100QBZ-10.01-001

Приемный патрубок глушителя

1

4100QBZ-10.01-006

Приемный патрубок глушителя

1



Исп. Царапкин В.М.





1





Руководство с чертежами по двигателю CA4D32/CA498





Введение

Это  Руководсвто  включает  чертежи  всех подсобранных  деталей  и  компонентов,  а  также  список  деталей  и  компонентов    дизельного

двигателя серии CA4D32.

Используется для ремонта и сборки двигателя серии CA4D32.

Руководство состоит из трех частей.

Первая часть посвящена обычному двигателю CA4D32 и CA498.

Вторая часть – дизельному двигателю с турбонагнетателем CA4D32TC.

Третья часть -  двигателю с турбонагнетателм и интеркулером CA4D32-09.

Пояснения:

1

Детали с одним No. чертежа и с одним серийным номером в этом руководстве подходят как для CA4D32 так и для CA498.

2

Если есть две детали с разнями No чертежа, но с одним серийныи номером, первая деталь для CA4D32, вторая - для CA498.

3

Подсборки с различными вариантами (напрмер, насос впрыска) приведены на разных страницах.

Пояснения по части 2:

В этой части показаны детали, использующиеся исключительно для CA4D32TC. Другие детали см в руковдстве для CA4D32 и CA498

Пояснения по части 3:

В этой части показаны детали, использующиеся исключительно для CA4D32-09. Другие детали см в части 1 и 2.

















2

1.ДВИГАТЕЛЬ CA4D32 B CA498

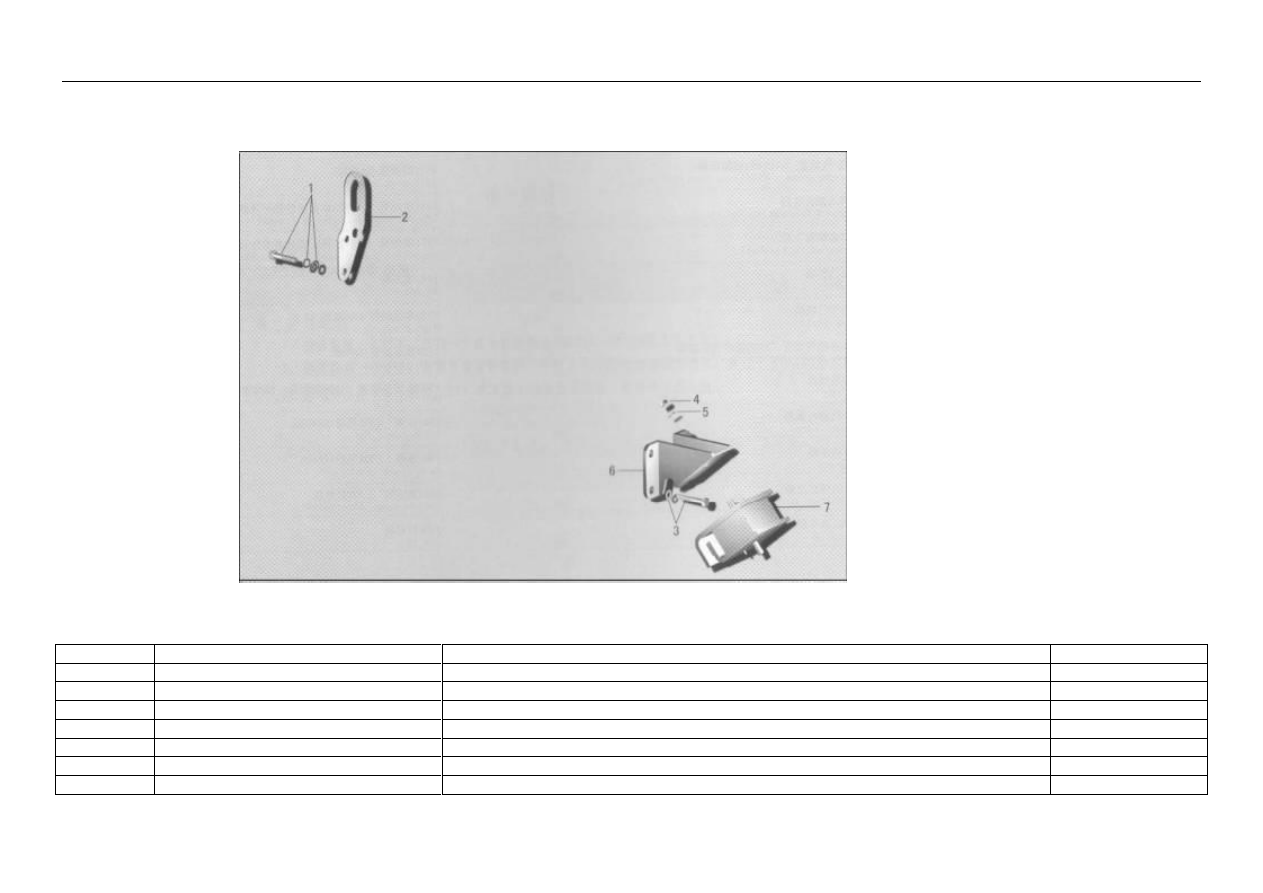

Подвеска двигателя

























Подвеска двигателя



№

№ детали.

Название детали

Кол-во

1

CQ1460820

Болт

2

2

1001066-X2

Кронштейн

1

3

CQ1421022

Болт

8

4

CQ34010

Гайка

2

5

Q40310

Пружинная шайба

2

6

1001042-X2

Кронштейн двигателя

2

7

1001025-X2A1

Передняя подушка двигателя

2





3

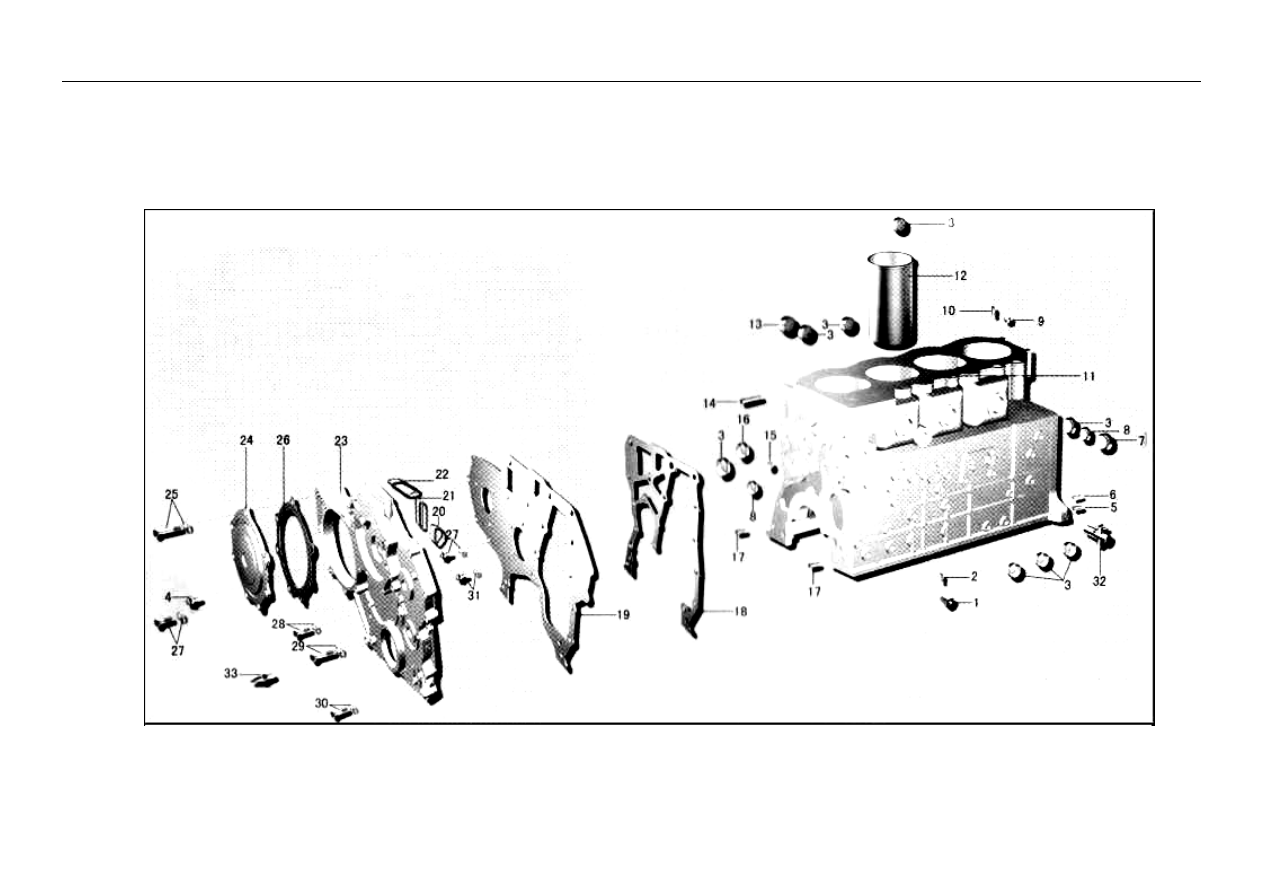

Блок цилиндров
