Автомобили BAW. Руководство - часть 20

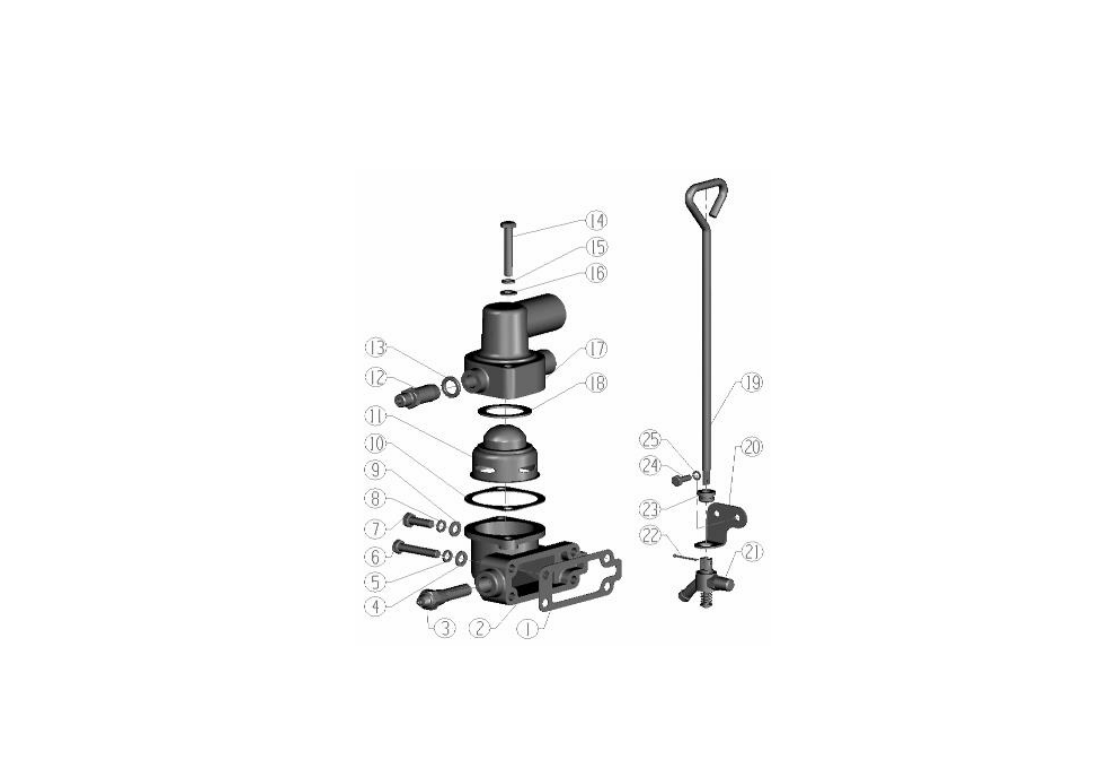

Корпус термостата и сливной краник



№

Номер детали

Наименование детали

К-во

4100QB-03-010

Прокладка

4100QB-03.04B-001

Корпус термостата

4100QB-03.03B-001-EQ

Корпус термостата

3826B-010

Датчик температуры

QSG-140

Датчик температуры

EQ140

Датчик температуры

GB97-76

Шайба

GB93-87

Шайба пружинная

GB21-76

Болт М8х45

GB21-76

Болт М8х25

GB93-87

Шайба пружинная

GB97-76

Шайба

10

4100QB-03.03-002

Прокладка

11

TZ2035-00

Термостат





1306C-010-B3

Термостат

12

EQ4100QB-03.04-008

Штуцер

13

GB892-77

Шайба

14

GB21-76

Болт М8 х35

15

GB97.1-85

Шайба

16

GB93-87

Шайба пружинная

17

4100QB-03.04B-003

Крышка



термостата

4100QB-03.04B-003-EQ

Крышка



термостата

18

4100QB-03.04-004

Уплотнительное кольцо

19

4100QB-01.08-001A

Тяга управления краником





20

4100QB-01.08-002A

Кронштейн тяги

21

1305C-010

Краник для слива воды

22

GB91-862×25

Шплинт

23

4100QB-01.08-004

Переходник

11

24

GB30-76

Болт М6х16

25

GB93-87

Шайба пружинная

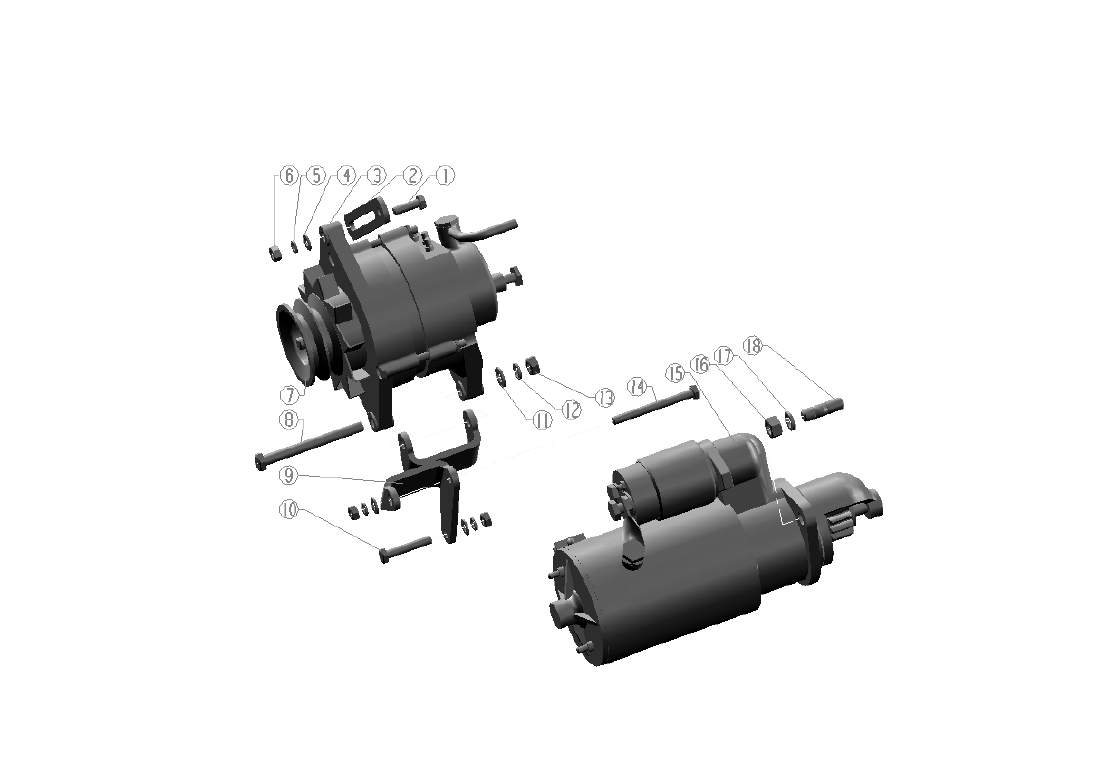

Генератор и стартер
