Автомобили BAW. Руководство - часть 19



№

Номер детали

Наименование детали

К-во

1

4100QB-01.03C.03

Сетка маслоприемника

1

2

4100QB-01.03-007

Маслоприемник

1

3

4100QB-01.03C-009

Трубка

1

4

4100QBZ-01.03-003

Ось ведомой шестерни

1

5

4100QBZ-01.03A-006

Корпус насоса

1

6

4100QB-01.03C-005

Прокладка

1

7

4100QBZ-01.03F.02

Ведущий



вал

1

8

4100QBZ-01.03F-002

Ведомая    шестерня

1

9

GB119-86

Штифт

1

10

4100QBZ-01.03-004

Крышка насоса

1

11

4100QB-01.03C-010

Муфта

1

12

4100QB-01.03C.01-001

Пластина привода масляного насоса

1

13

GB119-86

Штифт

1

14

4100QB-01.03C.01-001

Шестерня привода масляного насоса

1

15

495QA-01.03-001

Регулировочная шайба

1

16

GB119-86

Штифт

2

17

4100QBZ-01.03.04A

Трубка масляная

1

18

GB5783-86

Болт M8 х 22

4

19

GB93-97

Шайба пружинная

8

20

4100QB-01.03-008A

Прокладка

2

21

GB5782-86

Болт М8 х 60

4

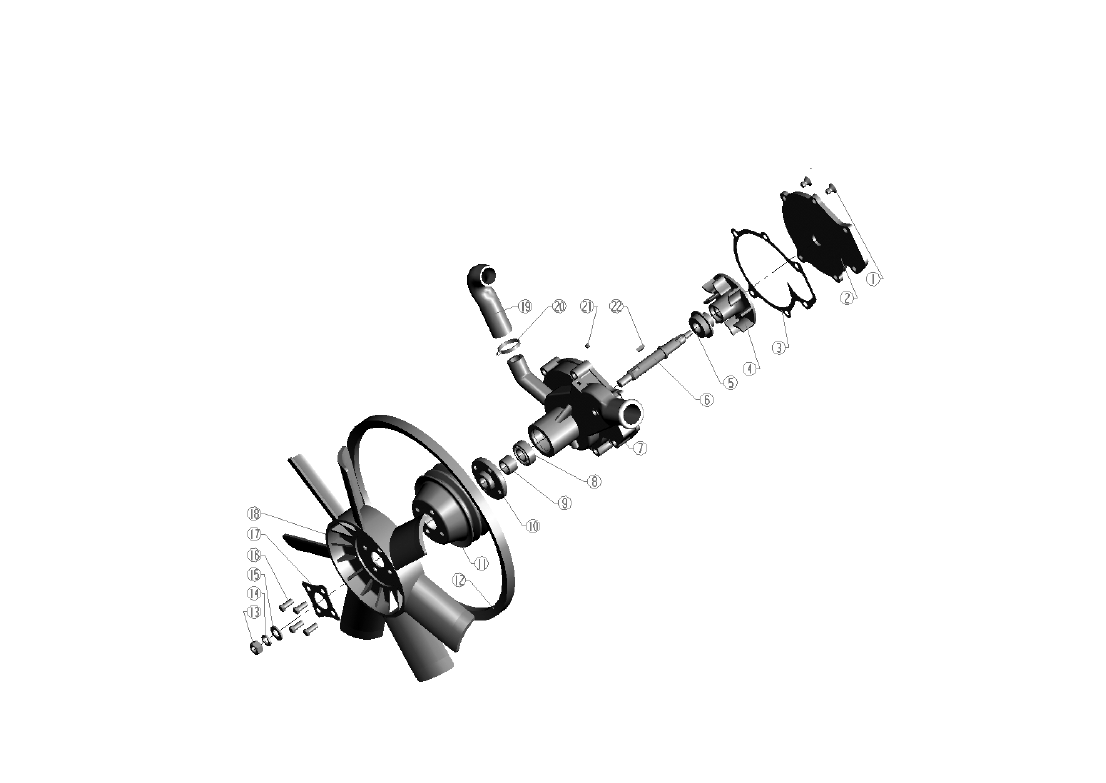

Вентилятор и насос системы охлаждения



№

Номер детали

Наименование детали

К-во

1

GB68-76

Винт М6 х 12

3

2

4100GB-06.01C-008

Пластина

1

3

4100GB-06.01C-007

Прокладка

1

4

4100QBZ-06.01-004

Крыльчатка насоса

1

5

ⅡF17

Манжета

1

6

4100QB-06.01-002

Вал

1

7

4100QBZ-06.01-001

Корпус насоса

1

8

GB278-82

Подшипник 60203

2

9

4100QB-06.01A-002

Втулка





1

10

4100QB-06.01A-009

Ступица

1

11

495QA-06B-015A

Шкив

1

4100QB-19-002C

Шкив

1

12

GB12732-91

Ремень вентилятора 13х 8 х1100

2

HG4-401-74

Ремень вентилятора 17×10×1065

2

B-1092

Ремень вентилятора 17х10х1092

2



Ремень вентилятора 17х10х1120

2

13

GB52-76

Гайка М12х1.25

1

14

GB93-87

Шайба пружинная

1

15

GB97-76

Шайба 12

1

16

GB21-76

БолтМ8х16

4

17

495QA-06-001

Запорная пластина

1

18

Z420

Вентилятор в сборе

1

19

4100QB-06-017

Патрубок

1

4100QB-06-017-EQ

Патрубок

1



20

Q68030

Хомут Ǿ30

2

21

GB1152-79

Масленка





1

22

GB1099-76

Шпонка 5х7.5х19

1
