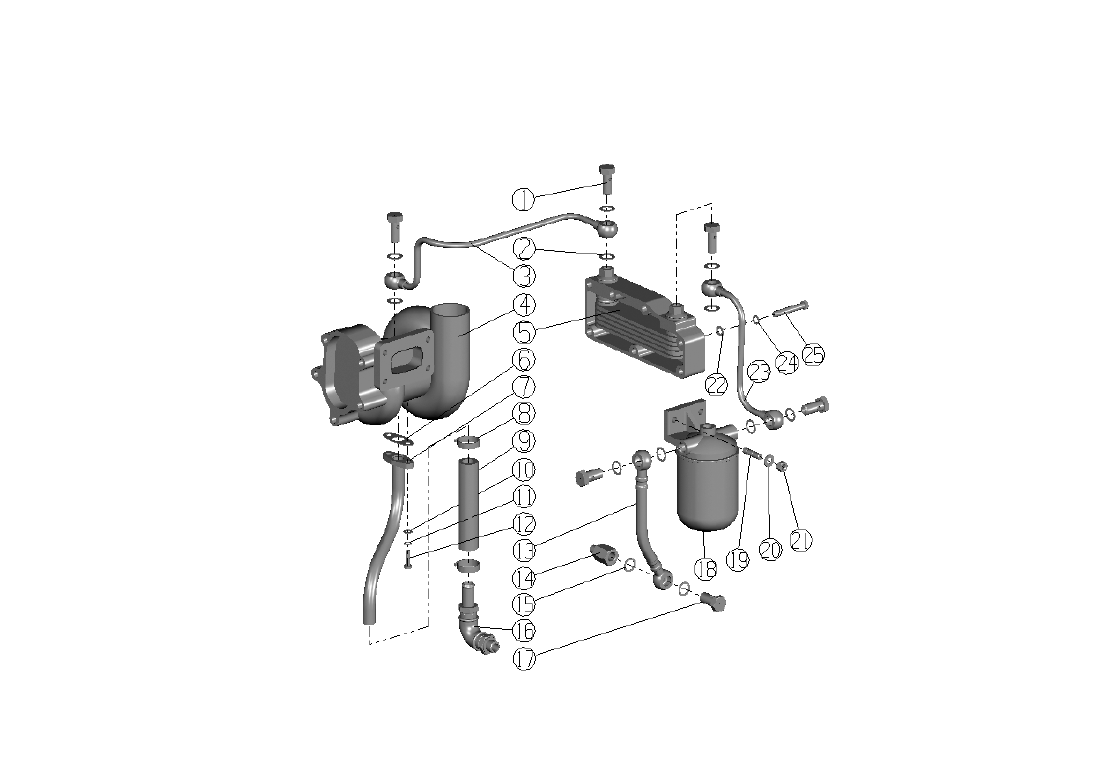

Турбокомпрессор и его система смазки



№

Номер детали

Наименование детали

К-во

1  4100QBZ-11-006

Штуцер

3

2  YNF0-001

Шайба медная

6

3  4100QBZL-03.11-FT

Трубка масляная подводящая

1

4  4100QBZL-LX28ZL-2/715392-5

Турбокомпрессор

1

5  YL4100-140H5-00

Маслоохладитель

1

6  4100QBZL-11.11-001-FT

Прокладка

1

7  4100QBZL-11.11.01B

Трубка масляная отводящая

1

8  Q68026

Хомут

2

9  4100QBZL-11.11-003-FT

Шланг масляный

1

10  GB97.1-85

Шайба

2

11  GB93-87

Шайба пружинная

2

12  GB5783-86

Болт М6х20

2

13  4100QBZL-11.12-FT

Шланг масляный

1

14  4100QBZ-01-044

Штуцер



1

15  JB892-77

Кольцо уплотнительное

2

16  4100QBZ-11.11.02

Угольник



1

17  JB/T 6013

Штуцер М14х1,5

1

18  JX0708

Масляный фильтр

1

19  GB898-88

Шпилька

2

20  GB97.1-85

Шайба

2

21  GB6170-86

Гайка

2

22  GB97.1-85

Шайба

7

23  4100QBZL-11.13A.03

Трубка масляная

1

24  GB93-87

Шайба    пружинная

7





25  GB5783-86

олт М8х50

7

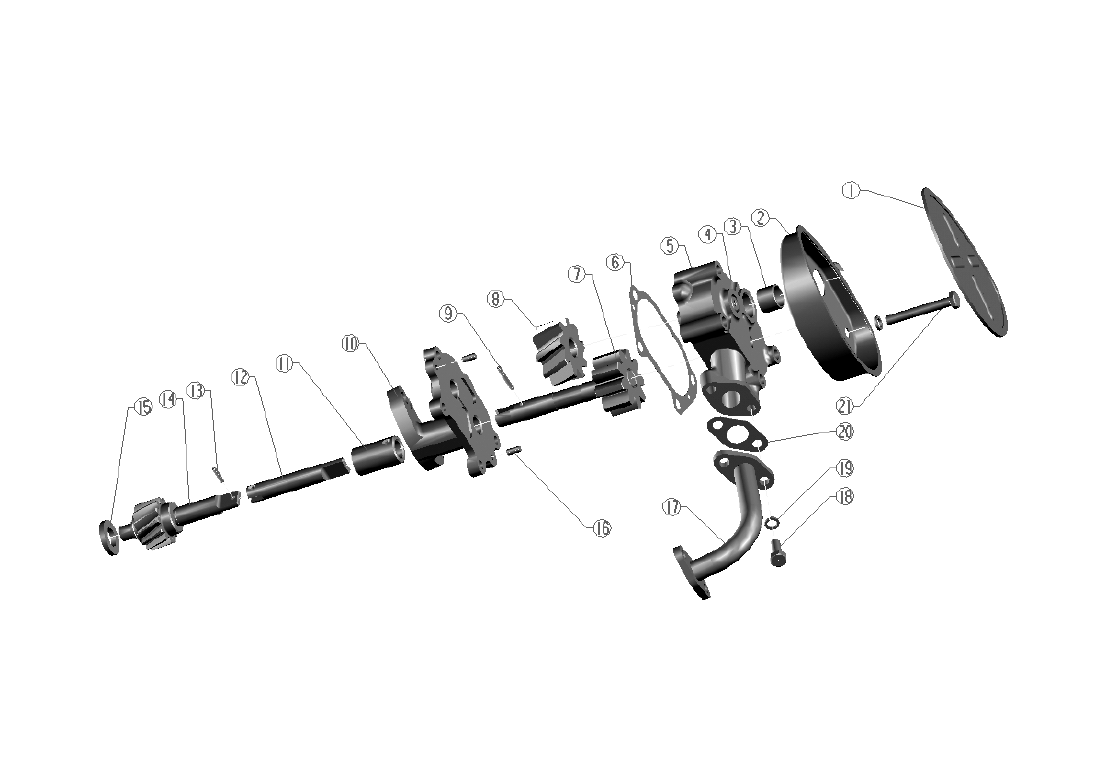

Масляный насос
