Автомобили BAW. Руководство - часть 10

Устройство и принцип работы

 системы кондиционирования  воздуха кабины автомобилей BAW.


В автомобильную систему кондиционирования воздуха («кондиционер»)
кабины автомобиля BAW входят следующие компоненты:

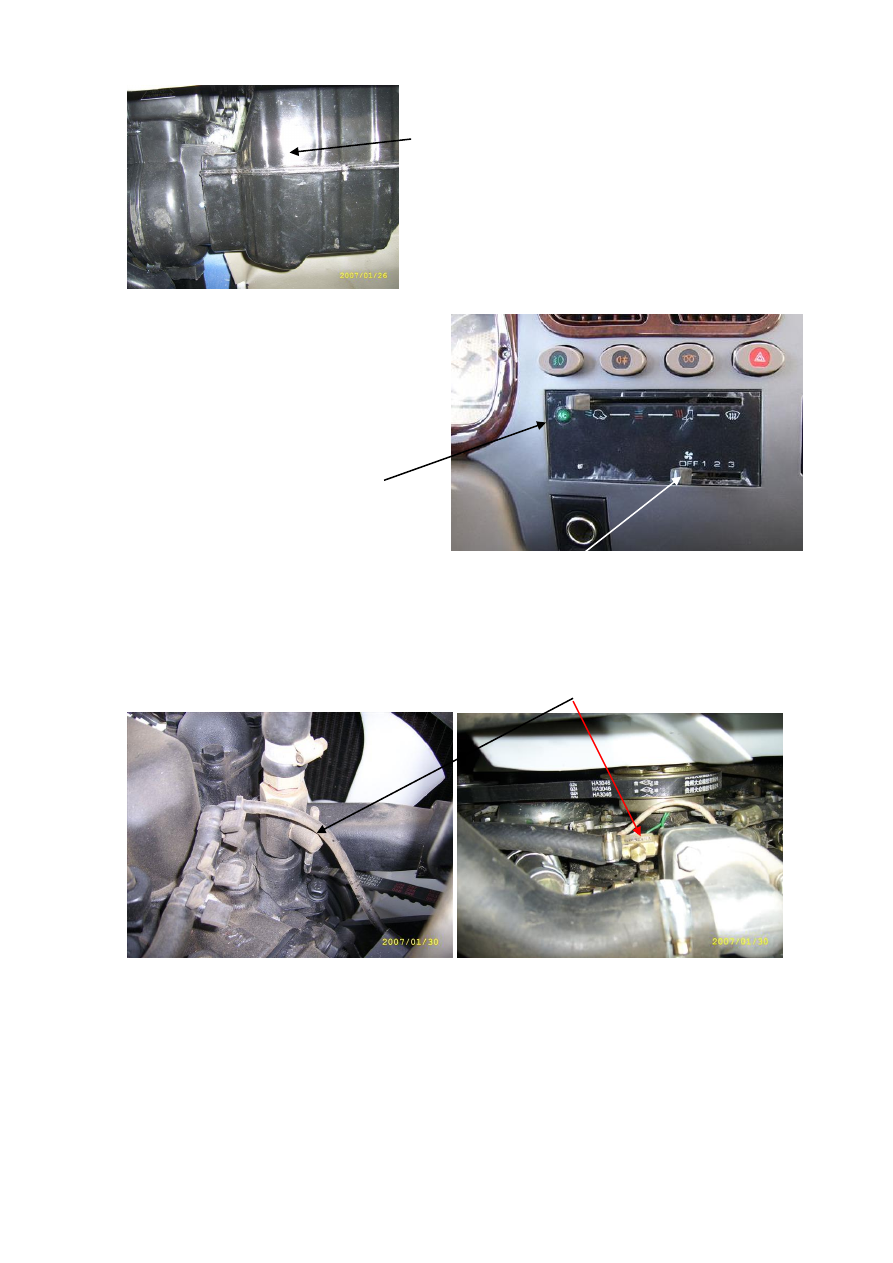

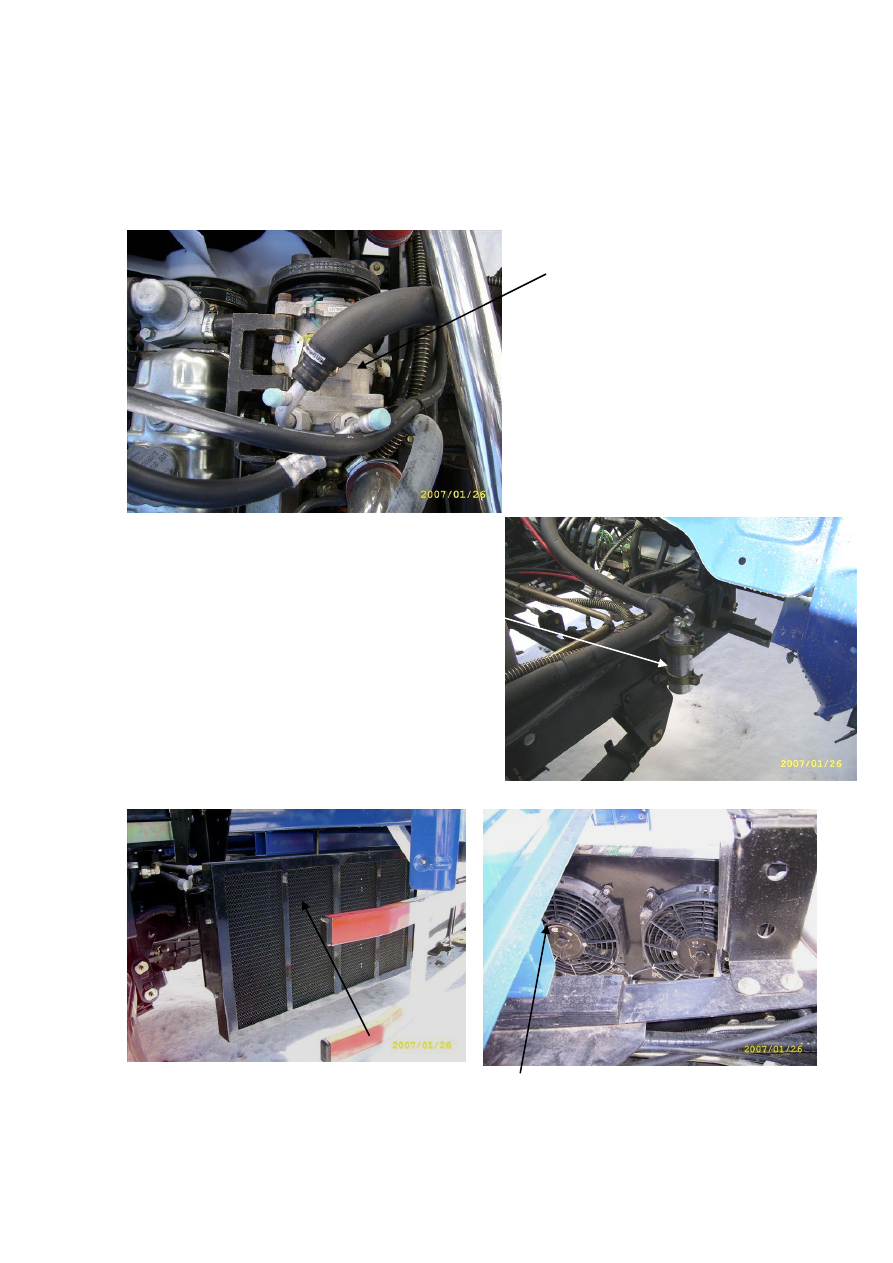

Рис.1 Компрессор

















Рис. 2. Влагоотделитель с фильтром













 Рис. 3, 4 Радиатор - конденсатор с электоровентиляторами в сборе


Рис. 5. Испаритель кондиционера
(алюминиевый радиатор,  установленный в
отдельный корпус)









Рис. 6. Кнопка включения
электромагнитной муфты привода
компрессора и переключатель
работы отопителя

                         (Рис.6 поз.2)



                                                                     (Рис.6 поз.1)

Перед включением кондиционера необходимо:
1.Поднять кабину автомобиля
2.Закрыть краник радиатора отопителя кабины (Рис. 7)







3.Опустить кабину.
4.Установить переключатель электродвигателя вентилятора  (Рис.6 поз.1) в
положение 1. Включить кнопку включения электромагнитной муфты
привода компрессора (Рис.6 поз 2).
5. Регулировка требуемой температуры в кабине автомобиля достигается за
счет увеличения  или уменьшения  числа оборотов электродвигателя
вентилятора отопителя, переключением переключателя в положение 1-2-3 и
наоборот.


Выключение кондиционера
1.Нажатием кнопки (Рис.6 поз 2) выключаем электромагнитную муфту
привода компрессора.

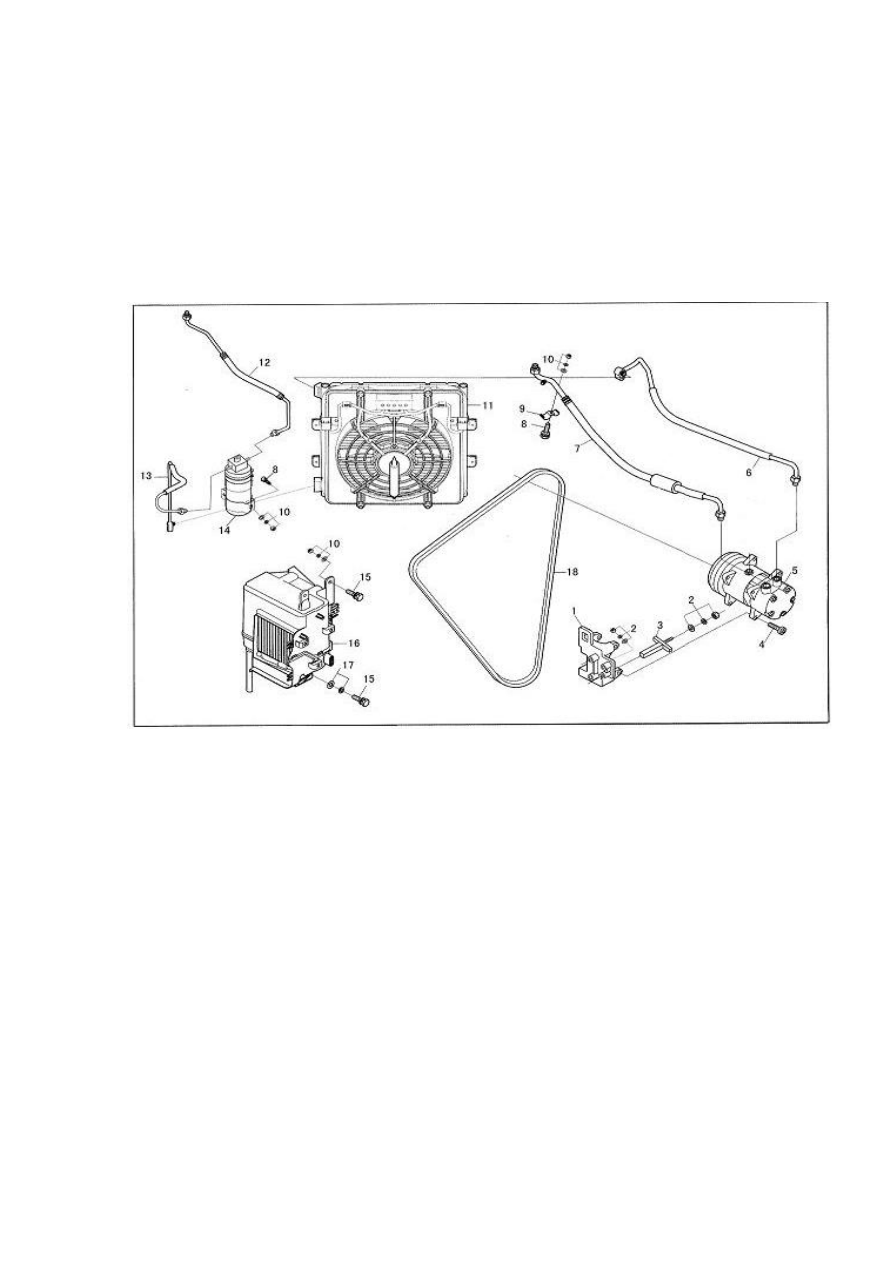

Узлы и детали системы кондиционирования автомобилей BAW









Нач. конструкторского отдела







Сорокин С. М.

ООО «БАУ Мотор Корпорэйшн»



Памятка

по проведению обкатки автомобилей BJ1044 и BJ1065




Новый или капитально отремонтированный автомобиль всегда нуждается в

проведении обкатки. В период обкатки необходимо соблюдать следующие нагрузочные и
скоростные параметры:
Стадия

Нагрузка

Пробег (км)

Max скорость

1

Не более 25%

0-200

50%

2

Не более 50%

201-800

70%

3

Не более 75%

801-1500

75%

4

Не более 90%

1501-2000

90%

При обкатке нового автомобиля и эксплуатации в условиях высоких температур на

автомобилях BJ1044 рекомендуется блокировать электромагнитную муфту включения
вентилятора (блокировка предусмотрена производителем) путем вворачивания болтов М6
со стороны вентилятора до упора, предварительно отпустив контргайку S-10, с
последующей ее затяжкой.

После проведения обкатки необходимо провести ТО 1 и в дополнение к нему

выполнить следующие работы:
- промыть систему смазки промывочным маслом, при смене масла обратить внимание на
качество заливаемого масла (по  API – CF, не ниже);
- проверить трубопроводы системы гидроусилителя рулевого управления, при
запотевании – подтянуть;
- проверить и при необходимости отрегулировать давление воздуха в системе тормозов;
- протестировать систему ABS на автомобиле BJ1065;
- проверить отсутствие попадания неочищенного воздуха в двигатель (воздуховоды и
воздушный фильтр).


Обращаем внимание на то, что при эксплуатации автомобиля ни в коем случае

нельзя останавливать двигатель после работы под нагрузкой, не проработав на оборотах
холостого хода 3-5 минут для охлаждения турбокомпрессора. В противном случае
турбокомпрессор будет преждевременно выведен из строя по причине предельного износа
подшипников вала турбины, которые смазываются моторным маслом.


На данных автомобилях в системе тормозов установлены влагомаслоотделители,

имеющие сменный патрон и работающие по принципу чистки сухим воздухом при работе
автомобиля. Указанный узел имеет глушитель шума выпуска, который незначительно
замасливается при работе.


В остальном - обкатка и эксплуатация автомобилей проводится согласно

Инструкции по эксплуатации и обслуживанию автомобилей BAW.
