Ходовая часть снегоходов Буран




Ходовая часть снегохода состоит из гусеничного движителя и опорно-поворотной лыжи.

Гусеничный движитель включает в себя гусеницы, ведущие и направляющие валы со звездочками и балансиры катков.

Гусеницы должны быть установлены таким образом, чтобы прямой угол грунтозацепов на нижней ветви гусениц был обращен вперед, так как гусеницы подминают снег под себя, а не захватывают его.

Стальные скобы, установленные между окнами, предназначены для точного вхождения в зацепление зубьев ведущих и направляющих звездочек. Езда с выпавшими или поврежденными скобами может привести к интенсивному износу зубьев звездочек и быстрому выходу из строя гусениц из-за истирания и разрыва перемычек между окнами.

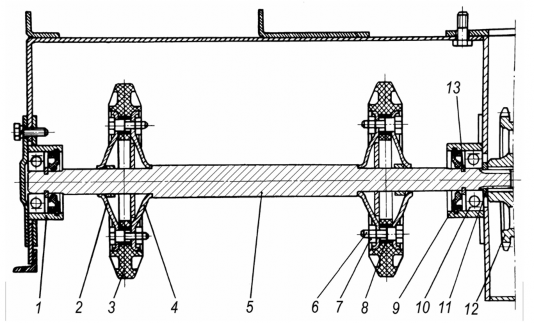

Рис. 7 – Ведущий вал гусениц




1 – корпус подшипника; 2 – ступица наружная; 3 – звездочка; 4 – ступица внутренняя; 5 – вал; 6 – болт; 7 – гайка; 8 – втулка; 9 – манжета; 10 – подшипник; 11 – шайба; 12 – ведомая звездочка цепной передачи; 13 – кольцо стопорное




Ведущий вал (рис. 7) расположен в передней части рамы снегохода и состоит из стального полого вала 5 с приваренными к нему ступицами 4, ступиц 2 и установленных между ними звездочек 3, каждая из которых крепится к ступицам болтами и самоконтрящимися гайками. На концах вала расположены подшипники 10 и резиновые манжеты 9. Между подшипником и манжетой установлено стопорное

кольцо 13. Ведущий вал устанавливается одним концом в корпус подшипника, приваренный к картеру коробки реверса, и посредством шлиц на конце вала соединяется с ведомой звездочкой 12 цепной передачи, другим – в корпус 1 подшипника на раме снегохода. Между ведомой звездочкой 12 и подшипником 10 установлена шайба 11.

Направляющий вал (рис. 8) состоит из полого вала 23 с приваренными к нему ступицами 22, ступиц 17, установленных между ступицами звездочек 19, уплотнительных резиновых манжет 15 и подшипников 14. Между манжетой и подшипником установлены стопорное кольцо 12 и шайба 11. Смазка подшипников осуществляется при сборке узла и при техническом обслуживании в процессе эксплуатации через отверстие в щеке балансира, закрытое заглушкой 13.

Направляющий вал установлен в кормовой части рамы снегохода на балансирах 24. Установленная на втулке балансира пружина 4 является упругим элементом подвески направляющего вала. Короткий конец пружины упирается в отогнутый зацеп щеки балансира, а длинный заведен в среднюю прорезь трехпозиционной гребенки 3. На оси балансира установлены: распорная втулка 8, шайба 9, балансир с пружиной и тарельчатая шайба 7. На оси балансира выполнено сквозное резьбовое отверстие для регулировочного болта 1 натяжения гусениц.

Натяжение гусеницы осуществляется винтовым натяжным механизмом путем перемещения осей балансиров в продольных пазах кронштейнов, приваренных к бортам рамы и среднему ребру. После регулировки натяжения оси балансиров фиксируются в требуемом положении самоконтрящимися гайками 5.

Балансиры катков смягчают удары и толчки, возникающие при движении снегохода. Каждый балансир состоит из двух сваренных из труб рычагов балансиров с катками, двух пружин и оси. Ось балансиров крепится к кронштейнам рамы болтами.

Упругими элементами балансиров катков являются цилиндрические пружины кручения. Опорный каток вращается на подшипнике. Смазка подшипников осуществляется смазкой, заложенной при сборке, и затем – при техническом обслуживании в процессе эксплуатации через отверстие в наружной щеке катка, закрытое заглушкой.





Рис. 8 – Направляющий вал с механизмом натяжения гусениц




1 – болт натяжения гусениц; 2 – шайба; 3 – гребенка; 4 – пружина; 5 – гайка самоконтрящаяся; 6 – ось балансира; 7 – шайба тарельчатая; 8 – втулка распорная; 9 – шайба; 10 – кольцо стопорное; 11 – шайба; 12 – кольцо стопорное; 13 – заглушка; 14 – шарикоподшипник; 15 – манжета; 16 – шайба; 17 – ступица наружная; 18 – втулка; 19 – звездочка; 20 – гайка самоконтрящаяся; 21 – болт; 22 – ступица внутренняя; 23 – вал; 24 – балансир

Лыжа и подвеска лыжи. Рулевая лыжа (рис. 9, 9а) стальная, штампованная. Внизу на лыже установлен полоз 16, предохраняющий ее от абразивного износа.

Связь лыжи со шкворнем осуществляется через листовую рессору 2, смягчающую удары и толчки от неровностей пути. Прогиб рессоры ограничивается резиновым упором 17. Листы рессоры стянуты с проушиной двумя хомутами и самоконтрящимися гайками.

Узел рессоры крепится к кронштейнам подошвы лыжи концами коренного листа при помощи осей 20, застопоренных шплинтами. Продольное перемещение рессоры происходит за счет скольжения по бронзовому вкладышу 18 переднего конца коренного листа.

К шкворню лыжи проушина рессоры крепится болтом 2 и самоконтрящейся гайкой 23. Угловое перемещение лыжи в вертикальной плоскости ограничено резиновым буфером 3.

Рулевое управление. Рулевое управление (рис. 9) состоит из колонки руля, руля, поворотного рычага, шкворня и амортизатора.

Колонка руля крепится через втулки 10, выполняющие роль подшипников скольжения, к кронштейнам рулевой стойки и коробки реверса прижимными крышками 13. Руль 15 соединен крышкой и болтами с корпусом колонки руля.

Резиновый буфер 3 предназначен для исключения "зарывания" лыжи в снег при движении снегохода назад. Угол поворота лыжи от среднего положения ограничивается пластмассовым упором 8, установленным в направляющей поворотного рычага. Пружина 6 предназначена для исключения зазоров в рулевом управлении при движении снегохода.

Подшипники колонки руля, шкворень и направляющая поворотного рычага смазаны консистентной смазкой.





Рис. 9 – Рулевое управление




1 – лыжа; 2 – рессора в сборе; 3 – буфер; 4 – шкворень; 5 – колонка шкворня; 6 – пружина; 7 – рычаг; 8 – упор; 9 – ролик; 10 – втулка; 11 – стойка рулевого управления; 12 – колонка руля; 13 – крышка верхняя; 14 – крышка; 15 – руль; 16 – полоз; 17 – резиновый упор; 18 – вкладыш; 19 – кронштейн; 20 – ось; 21 – хомут;

22 – болт; 23 – гайка; 24 – буфер
