МАГИРУС-290. ПЛАТФОРМА И КУЗОВ-САМОСВАЛ

Грузовые автомобили Магирус-290 в зависимости от назначения оборудуются бортовой платформой или кузовом-самосвалом, предназначенными для перевозки различных грузов.

МАГИРУС-290. ПЛАТФОРМА ГРУЗОВОГО АВТОМОБИЛЯ

Платформа грузового автомобиля Магирус-290Л деревянная (рис. 122). Основание платформы двухслойное, состоит из поперечного 8 и продольного 9 настила. Передний борт неподвижный,

закреплен с помощью двух металлических стоек 1. Боковые борта крепятся к основанию шарнирно на пяти петлях, между собой они скрепляются сцепкой 4. Задний откидной борт 5 крепится на трех петлях. Верхние доски бортов имеют металлическую оковку. Задний и боковые борта имеют запоры 6 для запирания их во время движения.

Платформа крепится к раме автомобиля с помощью стремянок. Размеры платформы: длина — 5100 мм, ширина — 2450 мм, высота — 600 мм.

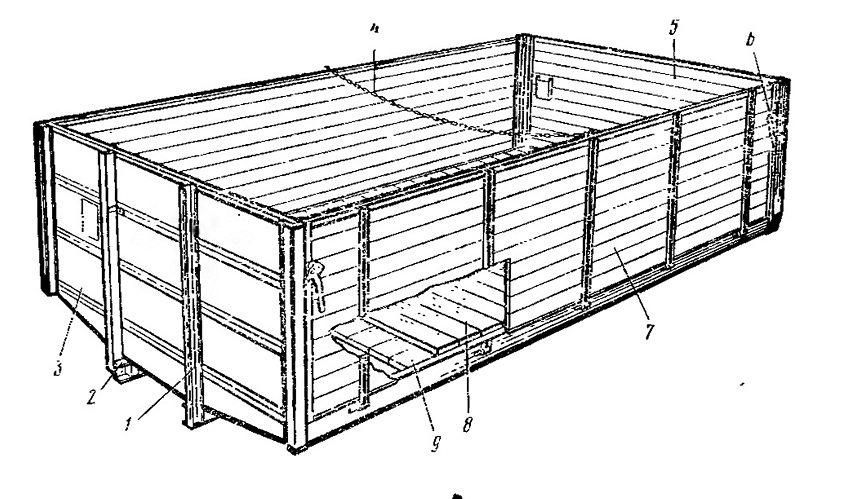

Рис. 122. Платформа автомобиля Магирус-290Л:
I — Стойка переднего борта; 2 — продольный брус; 3 — передний борт; 4 — сцепка боковых бортов; 5 — задний борт; 6 — за нор; 7 — боковой борт; 8 — поперечный настил основания; 9 — продольный настил основания
