МАГИРУС-290. СТЕКЛООЧИСТИТЕЛЬ ВЕТРОВОГО СТЕКЛА
На автомобиле установлен стеклоочиститель с электрическим приводом (рис.
116). Щетки прижимаются к стеклу пружинами, расположенными в
щеткодержателях. Положение щеток на стекле в целях получения полного
сектора очистки стекла регулируется изменением их положения на осях.
Стеклоочиститель приводится в действие электродвигателем 4 с помощью
червячного привода, который преобразует вращательное движение вала
двигателя в колебательное движение выходного валика.
Стеклоочиститель включается клавишами, расположенными на блоке 7 (см.
рис. 3) клавишных выключателей. Имеются две клавиши для включения
ускоренного и замедленного режимов работы стеклоочистителя.

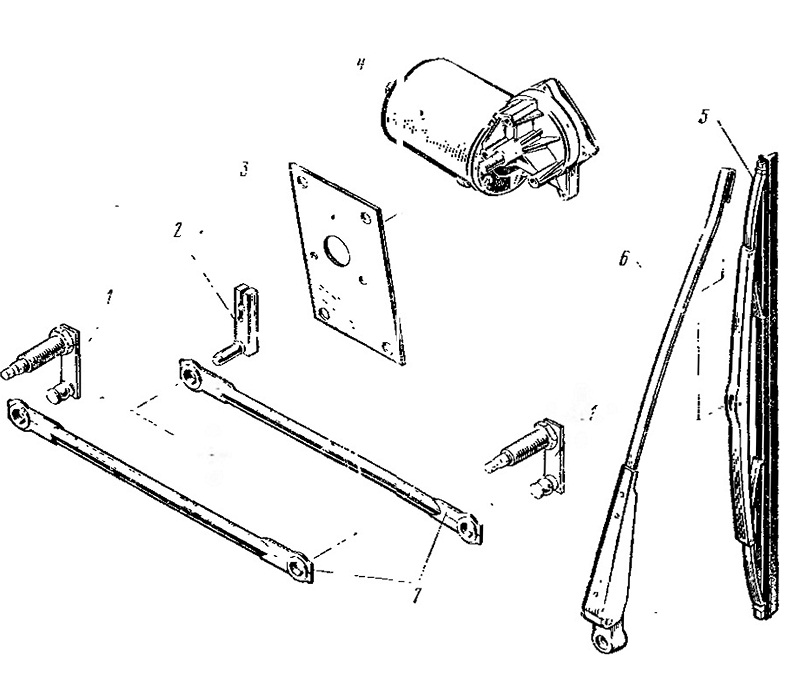

Рис. 116. Стеклоочиститель ветрового стекла:
1 — рычаг щеткодержателя; 2 — рычаг шарнирных тяг; 3 монтажная плита; 4
— электродвигатель с червячным приводом;
5 — щетка; б — щеткодержатель; 7 — шарнирная тяга
