Магирус-290. Регулировочный узел тормозов

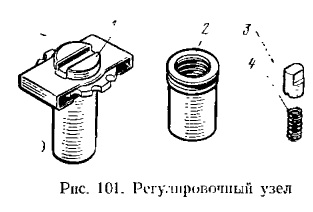

 (рис. 101) тормозного механизма позволяет регулировать зазор между колодками и барабаном как автоматически в период эксплуатации автомобиля, так и вручную механиком-регулировщиком. Он состоит из регулировочного болта 1 с опорным устройством, поворотной втулки, направляющего пальца 8 поворотной втулки и пружины 4.





Регулировочный болт 1 с опорным устройством состоит из резьбового стержня (болта), выполненного как одно целое с головкой под специальный ключ, и коробчатого опорного устройства с приливом в верхней части, на котором имеется поперечный паз для установки ребра тормозной колодки. Резьбовой стержень вместе с головкой вращается в опорном устройстве.

Поворотная втулка 2 имеет внутреннюю резьбу для ввертывания регулировочного болта и наружную упорную резьбу с большим шагом.

Направляющий палец поворотной втулки па торце имеет резьбовую насечку для соединения с наружной резьбой втулки.

Поворотная втулка вместе с ввернутым в нее регулировочным болтом и опорным устройством установлена в пустотелый толкатель 7 (см. рис. 100). Через боковое отверстие в цилиндре 8 клинового разжимного устройства в сквозной продольный паз пустотелого

толкателя вставлен направляющий палец, резьбовая насечка которого соединена с резьбой поворотной втулки. Направляющий палец к поворотной втулке прижимается пружиной 2.

Автоматическая регулировка тормозного механизма включается в тот момент, когда зазор между тормозными накладками и ба-рабаном становится более 1,5 мм. Как указывалось выше, в период торможения автомобиля тормозные колодки увлекаются барабаном вперед по ходу вращения. При этом толкатель 23 упирается в ограничитель 25, а пустотелый толкатель 7 вместе с поворотной втулкой 5 на некоторую величину продолжает движение. Поворотная втулка сжимает пружину 2, вследствие чего направляющий палец заходит в следующий виток резьбы втулки. После окончания торможения регулировочный болт с опорным устройством и поворотная втулка возвращаются в исходное положение под воздействием стяжных пружин тормозных колодок. При этом наружная резьба поворотной втулки упирается в сопряженную резьбовую насечку направляющего пальца, что заставляет поворотную втулку по резьбе совершить некоторый поворот. Поворот втулки на регулировочном болту приводит к удлинению регулировочного узла и уменьшению зазора между тормозными колодками и барабаном на 0,02 мм. При дальнейшем износе тормозных накладок процесс автоматической регулировки повторяется.

После смены фрикционных накладок или других ремонтных работ первоначальная регулировка зазора между тормозными колодками и барабаном осуществляется вручную. Кроме того, в процессе эксплуатации автомобиля может появиться необходимость в ручной регулировке зазора и проверке исправности тормозных механизмов.

Для этой цели через имеющиеся на щитке 18 (см. рис. 99) смотровые окна с помощью специального ключа поворачивают в нужном направлении головку регулировочного болта. При этом регулировочный узел, ввиду вывертывания регулировочного болта в поворотной втулке, удлиняется или укорачивается в зависимости от выбираемого зазора.

Зазор рекомендуется проверять щупом, который в целях получения более точного размера необходимо устанавливать глубже середины тормозной колодки.

Нормальный эксплуатационный зазор между тормозными колодками и барабаном составляет 1,0—1,5 мм. После смены накладок зазор следует устанавливать 0,5 мм, так как первоначальный износ накладок происходит более интенсивно, чем обычно.
