МАГИРУС-290. КОРОБКА ПЕРЕДАЧ ТИПА АК-6-90 - ЧАСТЬ 1

На автомобиле Магирус-290 установлена механическая, шестиступенчатая, несинхронизированная коробка передач (рис. 63) типа АК-6-90 с включением всех передач зубчатыми муфтами. Все шестерни коробки передач постоянно зацеплены. Коробка имеет шесть передач для движения вперед и одну передачу для движения назад. Включение передач осуществляется качающимся рычагом, установленным на крышке коробки передач. Максимальный крутящий момент коробки передач 90 кгс-м.

На коробке имеются сливное и заливное (контрольное) отверстия, которые закрываются пробками. Трущиеся поверхности коробки передач смазываются разбрызгиванием. Для снятия внутреннего давления в картере коробка оборудована редукционным клапаном.

К переднему торцу коробки передач болтами крепится крышка картера сцепления, с помощью которой коробка передач крепится к картеру сцепления.



Механизм коробки передач смонтирован в картере, а механизм переключения передач — в крышке коробки передач.

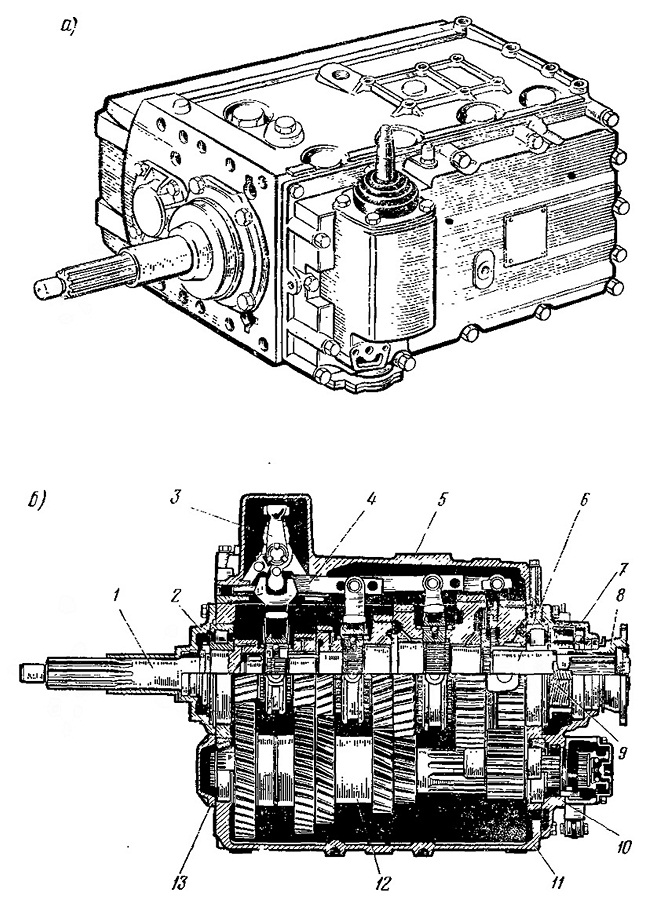

Рис. 63. Коробка передач

а — общий вид; б — разрез;
1 — ведущий вал; 2 — крышка подшипника ведущего вала; 3 рычаг переключения передач; 4—тяга механизма переключения передач; 5—крышка коробки передач; 6 — ведомый вал; 7 — задняя крышка ведомого вала; 8 — фланец крепления карданного вала; 9 — шестерня спидометра; 10—задняя крышка промежуточного вала (на самосвалах здесь установлен привод гидроподъемника); 11 — картер; 12 — промежуточный вал; 13—передняя крышка промежуточного вала















Картер коробки передач отлит из чугуна и служит для монтажа всех валов с шестернями и подшипниками.

В переднем и заднем торцах картера попарно расточены в линию два верхних и два нижних отверстия для установки подшипников валов. В заднем торце расточено также отверстие для установки оси шестерни заднего хода.

На переднем обработанном торце картера установлена крышка картера сцепления, крышка заднего подшипника ведущего вала и переднего подшипника промежуточного вала. На заднем торце установлена крышка заднего подшипника ведомого вала и привод гидроподъемника самосвала от промежуточного вала.

Верхний торец картера имеет обработанную поверхность для установки крышки коробки передач, которая одновременно является корпусом механизма переключения передач.
