МАГИРУС-290. КРИВОШИПНО-ШАТУННЫЙ МЕХАНИЗМ ДВИГАТЕЛЯ Ф10Л413 - ЧАСТЬ 2

Коленчатый вал 1 (рис. 15) изготовлен из высококачественной стали и имеет шесть коренных и пять шатунных шеек, закаленных ТВЧ, которые связаны между собой щеками и сопрягаются с ними переходными галтелями. Для равномерного чередования рабочих ходов расположение шатунных шеек коленчатого вала выполнено под углом 72° друг к другу. К каждой шатунной шейке присоединяются два шатуна: один правого и один левого ряда цилиндров.

Шатунные шейки смазываются через просверленные в щеках вала каналы, идущие от коренных шеек.

В целях снижения массы коленчатого вала шатунные шейки выполнены полыми, а внутренняя полость их используется для дополнительной центробежной очистки масла. В просверленные отверстия шатунных шеек вставлены маслонаправляющие втулки с грязеуловителями. При запрессовке маслонаправляющих

втулок их грязеуловители должны совпадать с масляными каналами шатунных шеек. Для предотвращения осевого смещения концы маслонаправляющих втулок развальцованы.

Грязевые частицы центробежной силой отбрасываются к грязеуловителям, а чистое масло через отверстия подается к шатунным подшипникам. Для удаления грязи при разборке двигателя маслонаправляющие втулки выбивают с помощью выколотки, а при сборке — запрессовывают новые или пригодные для дальнейшего использования.

Для уравновешивания сил инерции и уменьшения вибраций коленчатый вал имеет восемь противовесов 3, крепящихся болтами 6 к площадкам, сделанным на щеках вала, а в передней части установлено демпферное устройство. Коленчатый вал балансируется -вместе, с противовесами, поэтому их не следует снимать во время ремонта.

На переднем конце вала имеется шестерня 2 привода масляных засосов, на заднем конце — шестерня 7 привода распределительного вала, топливного насоса, вентилятора и насоса гидроусилителя рулевого управления. Обе шестерни выполнены как одно целое с валом. Задний конец коленчатого вала в торцовой части имеет восемь резьбовых отверстий для болтов крепления маховика.

1 Осевые усилия коленчатого вала воспринимаются корытообразными вкладышами четвертого коренного подшипника (считая от маховика).

Уплотнение коленчатого вала осуществляется двумя самопод-жимными сальниками, установленными в передней и задней крышках картера. В коренных и шатунных подшипниках коленчатого вала установлены трехслойные вкладыши с несущим слоем из свинцовистой бронзы.

Номинальные диаметры шеек коленчатого вала: коренных
90,0 мм , шатунных 75 мм. Для восстановления коленчатого вала предусмотрены шесть ремонтных размеров коренных и шатунных шеек с уменьшением их диаметров на каждый последующий ремонтный размер на 0,25 мм. Пределы допусков при этом должны быть такими же, как у номинальных размеров. Предельный износ шеек (эллипсность) должен быть не более 0,08 мм.

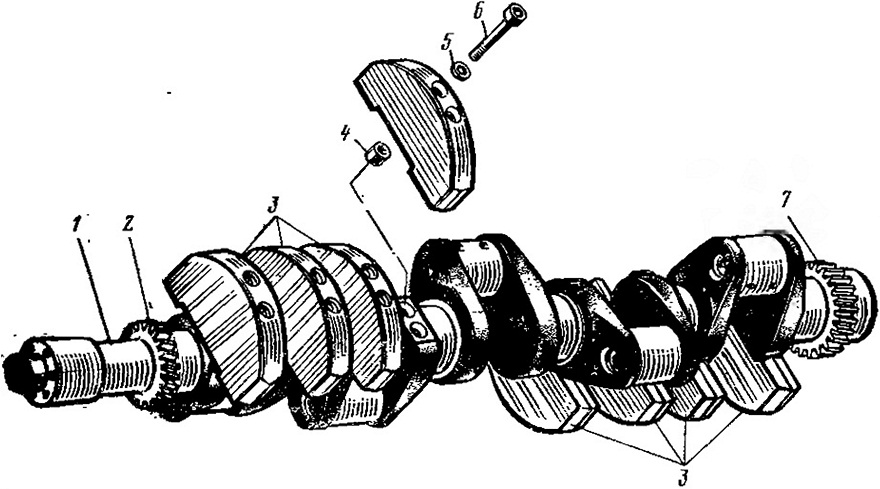

Рис. 15. Коленчатый вал двигателя:
I — коленчатый вал; 2 — шестерня привода масляных насосов; 3 — противовес; 4 — втулка; , а— шайба; 6 — болт крепления противовеса; 7 — шестерня привода распределительного
вала топливного насоса, вентилятора и гидроусилителя

Коренные и шатунные подшипники, как и на многих современных быстроходных дизельных двигателях, выполнены в виде тонкостенных вкладышей, залитых для уменьшения трения тонким слоем антифрикционного сплава. Вкладыши коренных и шатунных подшипников изготовлены из стальной ленты толщиной 2,5 мм, покрытой слоем свинцовистой бронзы толщиной 0,45 мм, слоем свинцово-оловянистого сплава толщиной 0,015—0,025 мм и слоем оловянистой полуды толщиной 0,003—0,004 мм. Они обладают высокой износостойкостью и удобством при ремонте.

Для возможности ремонта коленчатого вала предусмотрен выпуск шести ремонтных размеров вкладышей коренных и шатунных подшипников с уменьшением диаметра последующего ремонтного размера на 0,25 мм с теми же допусками.

Вкладыши и постели под них выполнены с большой точностью. Вся поверхность вкладыша и постели под ним не должны иметь вмятин, забоин, царапин, коррозии. Верхние и нижние вкладыши шатунных подшипников взаимозаменяемые. Вкладыши коренных подшипников невзаимозаменяемые. Верхние вкладыши коренных подшипников отличаются от нижних наличием отверстий для подвода масла и кольцевой канавки для его распределения.

От проворачивания и осевого смещения вкладыши коренных подшипников стопорятся выступами, входящими в соответствующие выемки, выполненные в постелях картера и крышках подшипников. Шатунные вкладыши стопорятся центрирующим штифтом 4 (см. рис. 14), расположенным в крышке шатуна.

Крышки коренных и шатунных подшипников изготовлены из ковкого чугуна. Крепятся крышки коренных и шатунных подшипников при помощи болтов. При этом крышки коренных подшипников, кроме обычных вертикальных болтов крепления, имеют горизонтальные стяжные болты, которые затягивают во вторую очередь. Болты крепления крышек коренных и шатунных подшипников не стопорят и затягивают по определенной схеме строго регламентированным моментом (см. ниже). Зазор между вкладышем и шейкой при установке должен быть в коренном подшипнике 0,082—0,146г в шатунном 0,06—0,08 мм. Осевой зазор в коренном подшипнике должен быть 0,175—0,225, в шатунном 0,3—0,5 мм.

Маховик представляет собой чугунный тщательно сбалансированный диск, на котором установлен зубчатый венец. Маховик крепится к заднему торцу коленчатого вала восемью болтами из легированной стали. Болты не стопорятся и затягиваются по определенной схеме.

В отверстие маховика запрессован шариковый подшипник ведущего вала коробки передач. От осевого смещения в сторону коленчатого вала подшипник ограничен упором.

На заднем торце маховика устанавливается сцепление, для крепления которого имеются резьбовые отверстия для болтов.
