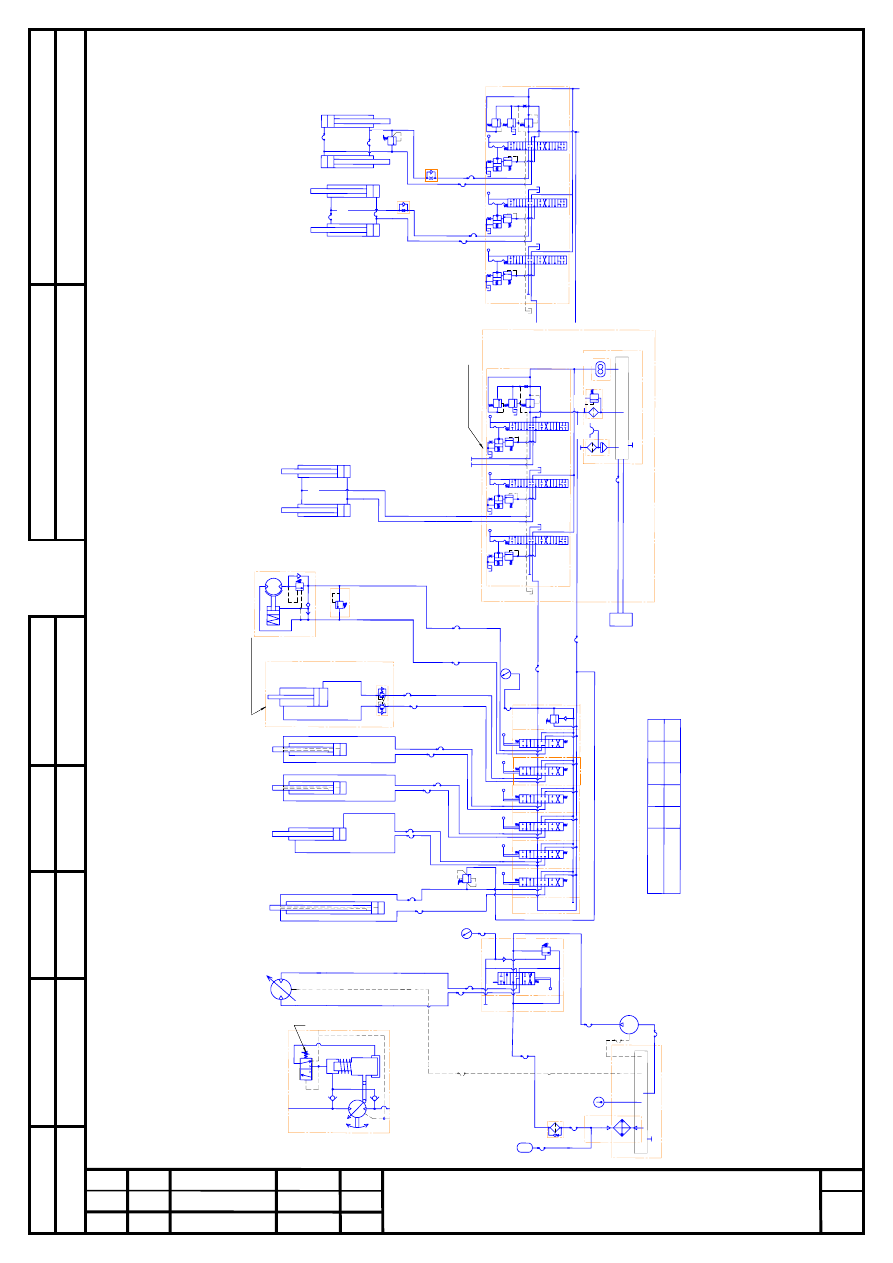

2.6 Гидропривод включает в себя насос, гидродвигатели исполнитель-

ных механизмов, устройства для распределения и регулирования потока ра-
бочей жидкости, контрольную аппаратуру и вспомогательные устройства.

2.7 Гидросистема привода вращателя запитана от бака-радиатора АТ.

Гидрораспределитель Р1 направляет поток рабочей жидкости от насоса НА1
к регулируемому гидромотору вращателя М1.

При достижении в напорной магистрали регулируемого гидромотора М1

давления равного 14…16 МПа должно происходить переключение его рабоче-
го объёма с минимального (25 см²) на максимальный (107 см²), а частота вра-
щения штанги уменьшаться с 153 до 36 об/мин (при частоте вращения колен-
чатого вала дизеля 1400 об/мин).

2.8 Гидросистема привода вспромогательного оборудования запитана от

тракторного маслобака Б3. Объем тракторного маслобака увеличен за счет
подсоединения дополнительного масляного бака Б2.

От тракторного насоса НШ через гидрораспределители Р2 и Р3 рабочая

жидкость  направляется  к  гидроцилиндрам,  штанге,  гидромотору  лебедки.
Давление  в  системе  вращателя  настраивается  предохранительным  клапаном
КП1 гидрораспределителя Р1. Предохранительный клапан КП2 ограничивает
давление в поршневой полости штанги при заглублении. Предохранительные
клапана  КП1,  КП3  и  КП4  после  настройки  пломбируются  на  предприятии-
изготовителе.

2.9 Гидрозамок служит для запирания рабочей жидкости в полостях

гидроцилиндра при прекращении подачи рабочей жидкости или аварийном
обрыве рукавов РВД.

2.10 Для обеспечения нормальной работы гидросистемы применять в ка-

честве рабочей жидкости только минеральные масла, указанные
в таблице 7.

Справ

№

Перв

примен

Инв

№

подл

Подпись

дата

Взам

инв

№

Инв

№

дубл

Подпись

дата

Лист

№ докум.

Подпись Дата

Изм.

Лист

Таблица 7

Допустимые температурные

пределы , ° С

рабочей жидкости

Марка рабочей жидкости

(масла)

Наименование

гидросистемы

основная

заменитель

атмо-
сфер-

ного

воздуха

при дли-

тельной

работе

при крат-

ковре-

менной

работе

Условия

работы

Тонкость

фильтрации

мкм

ВМГЗ

ТУ

38.101479-86

от –40

до +30

от –30

до +50

от-40

до+65

всесе-

зонное

АМГ-10

ГОСТ

6794-75

от –50

до +15

от –30

до +40

от -50

до+50

зимнее

Привод

вращателя

МГ-30

ТУ

38.10150-79

от 0

до +45

от +10

до +65

от 0

до +80

летнее

Привод

вспомога-

тельного

оборудова-

ния

См. руководство по эксплуатации на базовый трактор

3 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

3.1 МЕРЫ БЕЗОПАСНОСТИ

3.1.1 Машина прошла приёмо-сдаточные испытания и  при эксплуатации

соответствует требованиям нормативных документов:

- уровень загрязнения атмосферного воздуха при работе машины на тер-

ритории  ближайшей  жилой  застройки  не  превышет  предельно-допустимые
концентрации,  установленные  СанПиН 2.1.6.1032-2001 «Гигиенические  тре-
бования  к  обеспечению  качества  атмосферного  воздуха  населенных  мест»,
ГН 2.1.6.1338-2003 «Предельно-допустимые  концентрации  (ПДК)  загрязня-
ющих веществ в атмосферном воздухе населенных мест», ГН 2.1.6.1339-2003
«Ориентировочно  безопасные  уровни  воздействия  (ОБУВ)  загрязняющих
веществ в атмосферном воздухе населенных мест»;

- уровень воздействия физических факторов, возникающих в процессе

производства на территории ближайшей жилой застройки не превышает
предельно- допустимые уровни, установленные СН 2.2.4/2.1.8.566-96 «Прои-
зводственная вибрация, вибрация в помещениях жилых и общестенных зда-
ний», СН 2.2.4/2.1.8.562-96 «Шум на рабочих местах, в помещениях жилых и
общественных зданий и на территории жилой застройки»;

Перв

примен

Справ

№

Лист

Дата

Подпись

№ докум.

Лист

Изм.

Инв

№

подл

Подпись

дата

Взам

инв

№

Инв

№

дубл

Подпись

дата

- шумовые характеристики на рабочем месте машиниста не превышают

значений указанных в таблице 8;

Таблица 8

Уровень звукового давления, дБ, в ок-
тавных полосах со среднегеометричес-
кими частотами, Гц

31,5

125

250

500

1000

2000

4000

8000

Уровень звука
и эквивалент-
ные уровни зву-
ка, дБА,
не более

Допустимые  уровни
звукового  давления,
ГОСТ 12.1.003-83
СН 2.2.4/2.1.8.562-
96 на рабочем месте
водителей  и  обслу-
живающего  персо-
нала  строительно –
дорожных машин

107

80 (при
использовании
наушников
противошумных)

- вибрационные характеристики на рабочем месте оператора не превы-

шают значений, указанных в таблице 9, а вибрационные характеристики на
органах управления не превышают значений, указанных в таблице 10;

- уровни общей вибрации в кабине трактора соответствуют

СН 2.2.4/2.1.8.566-96;

- уровень инфразвука соответствует требованиям СН 2.2.4/2.1.8.583-96;
- микроклимат в кабине трактора соответствует Санитарным правилам

№4616-88;

- освещённость кабины трактора и пульта управления, создаваемая све-

тильниками общего освещения, соответствует требованиям Санитарных пра-
вил №4616-88;

Таблица 9

Логарифмические уровни виброскорости. ДБ в
октавных полосах со среднегеометрическими
частотами, Гц

Направления,
по

которым

нормируется
вибрация

2 4 8 16

31,5

Нормативное зна-

чение по

ГОСТ 12.1.012-90

СН 2.2.4/2.1.8.566-

Вертикальное

Поперечное

Продольное

117

108

102

101
