Гидросистема машины рубильной «Беларус» МР-40
Гидросистема машины предназначена для управления основными рабочими
органами машины.
Гидросистема машины состоит из гидросистемы гидроманипулятора с кабиной
и аутригерами (рисунок 8, перечень элементов см. таблицу 1.2) и
гидросистемы рубильного агрегата (рисунок 9).
Гидравлическую систему рубильного агрегата составляют: гидравлический
насос, три гидравлических мотора, восьмисекционный гидрораспределитель,
гидробак и гидроцилиндры.

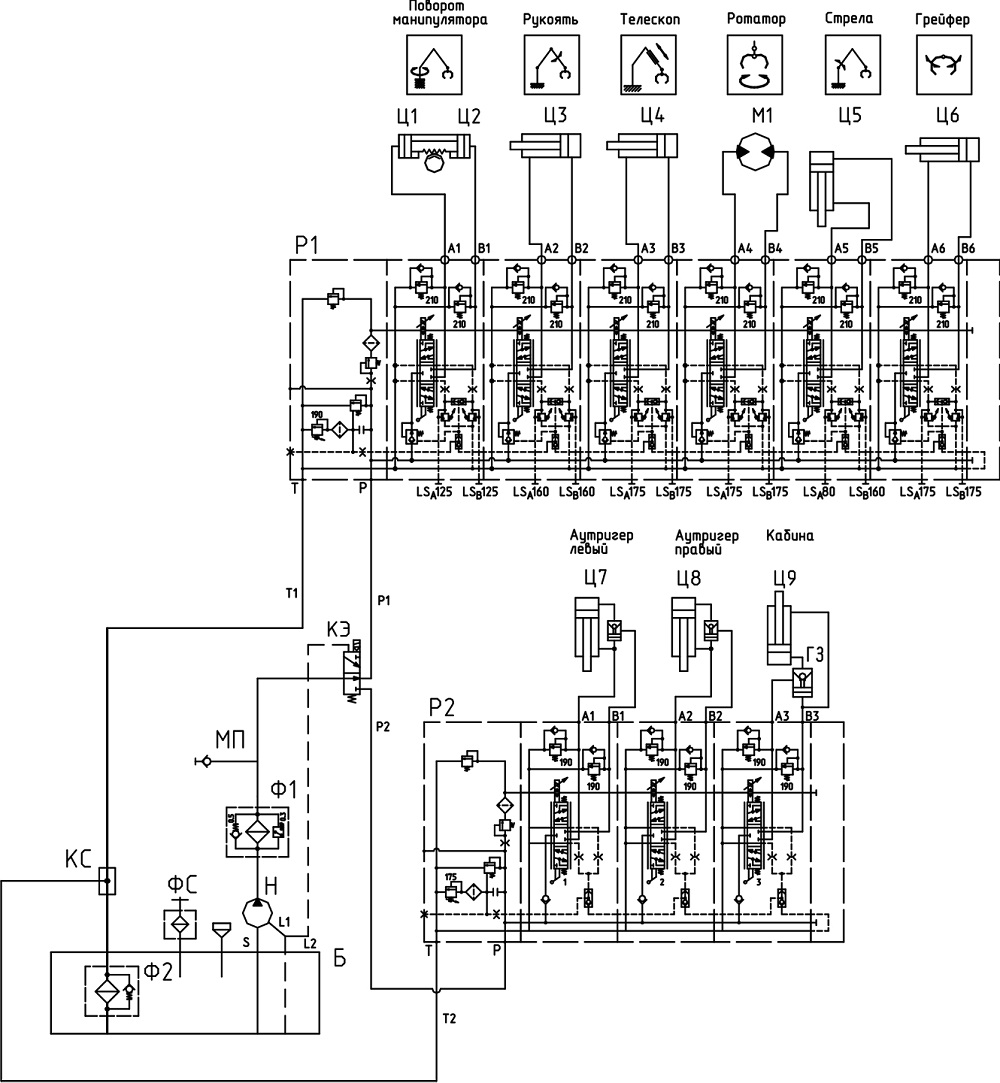

Рисунок 8 - Гидросхема гидроманипулятора, аутригеров и кабины
К рисунку 8
Таблица 1.2 - Перечень элементов гидросистемы гидроманипулятора,
аутригеров и кабины
|
Обозн. |
Наименование. |
о |
Прим. |
|
|
|
|
|
|
Б |
Бак |
1 |
|
|
ГЗ |
Г идрозамок |
1 |
|
|
КС |
Колобка слиВная |
1 |
|
|
КЗ |
Клапан электромагнитный |
1 |
"WaLvoiL" |
|
|
DFE20/3A18ES-Y201-24VDC-CVN |
|
|
|
МП |
Место подсоединения манометра |
1 |
|
|
М1 |
Гидромотор ротатора |
1 |
|
|
|
|
|
|
|
н |
Насос аксиально-поршнеВой |
1 |
|
|
|
310.2.28.04.00 |
|
|
|
Р1 |
Распределитель PVG32-6 |
1 |
'Sauer-Danfoss' |
|
Р2 |
Распределитель PVG32-3 |
1 |
'Sauer-Danfoss' |
|
Ф1 |
Фильтр напорный ФГИ20/3-25МВ |
1 |
25 мкм |
|
Ф2 |
Фильтр слиВной |
1 |
|
|
ФС |
Фильтр-сапун |
1 |
|
|
|
|
|
|
|
Ц1. Ц2 |
Гидроцилиндры поборота манипулятора |
2 |
|
|
ЦЗ |
Гидроцилиндр рукояти |
1 |
|
|
Ц4 |
Гидроцилиндр телескопа |
1 |
|
|
Ц5 |
Гидроцилиндр стрелы |
1 |
|
|
Ц6 |
Гидроцилиндр грейфера |
1 |
|
|
Ц7,Ц8 |
Гидроцилиндры аутригероВ |
2 |
|
|
Ц9 |
Гидроцилиндр кабины |
1 |
|
|
Ц10.Ц11 |
Гидроцилиндры дышла |
2 |
Ц63х30х250 |

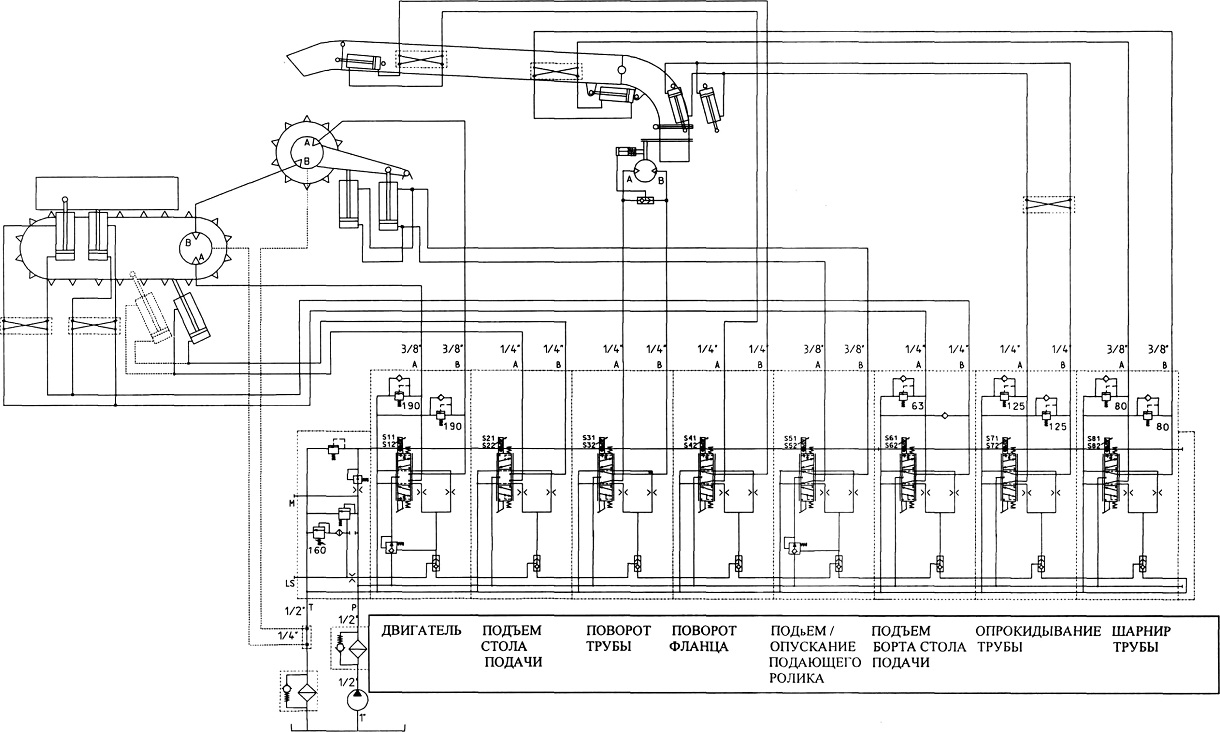

Рисунок 9 - Гидросхема рубильного агрегата
