4.4.3 Разборка отдельных составных частей





4.4.3.1 Редуктор раздаточный





Инструмент  и  принадлежности:  комплект  ЗИП,  бронзовая  наставка,  вы-

колотка, универсальный съемник, монтажный ломик.





Раздаточный редуктор разбирайте в соответствии с рисунком 6 в

следующей последовательности:

1)

Вывернуть  сливную  пробку  и  слить  масло,  если  это  операция  не  была
проведена ранее.

2)

Вывернуть пробки 4 и  заглушки 15. Затем выпрессовать  оси 10 (рисунок
33) следующим образом:



Вверните болт М14х1.5 в корпус редуктора взамен пробки, установ-
ленной на редукторе;



Установите между гайкой и корпусом редуктора трубу   50 мм min и
опорную шайбу;



Взамен заглушки вверните болт М16х1.5 до упора в ось;



Поворачивая    гайку  М16х1.5  и  обеспечивая  натяг  (поджим)  болта
М14х1.5,  демонтируйте ось.

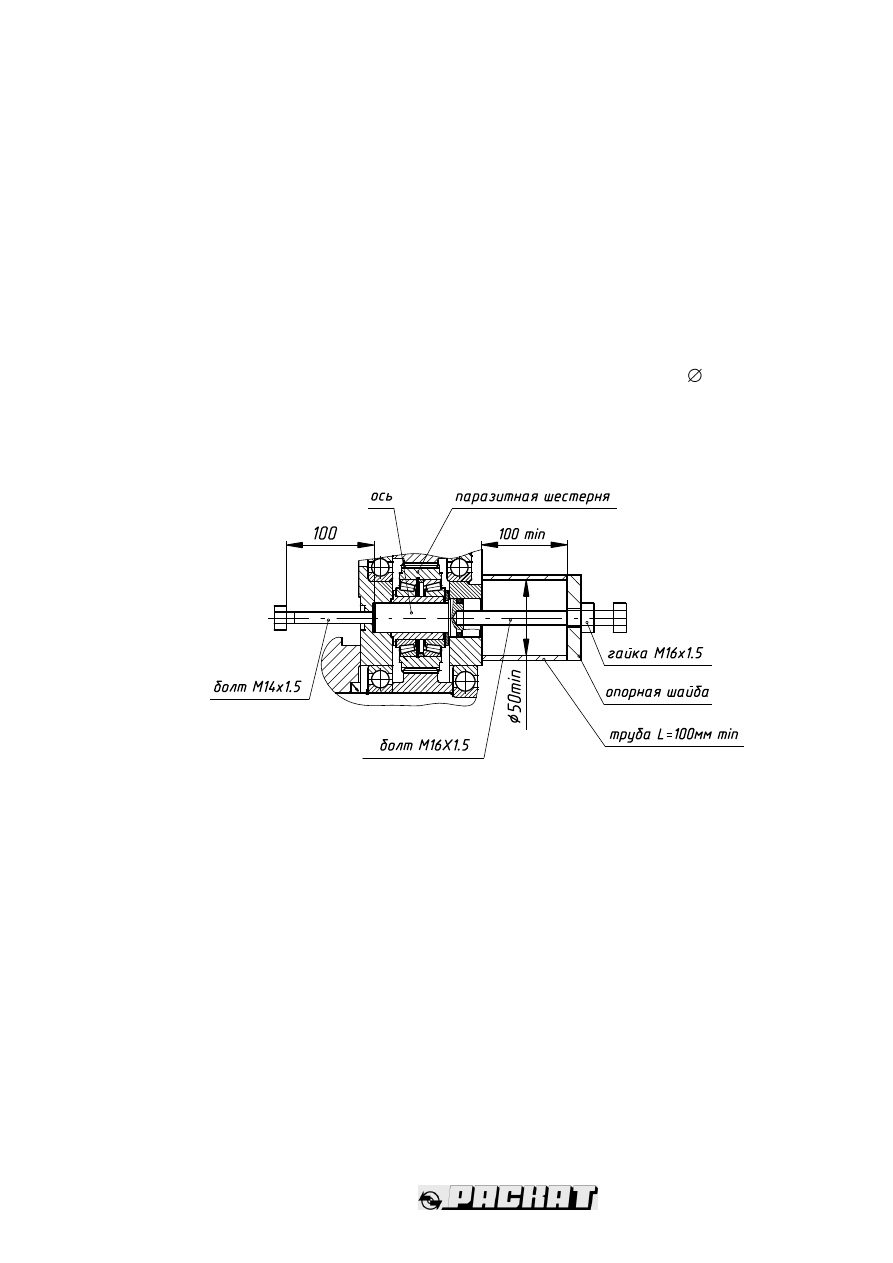

Рисунок 33 –Демонтаж паразитной шестерни.



3)

Извлечь из корпуса 1 шестерни 3 с подшипниками 20.

4)

Снять стопорные кольца 7 с вала 9.

5)

Ударяя через бронзовую наставку по торцу вала 9 со стороны снятой крыш-
ки вывести его из корпуса.

6)

Извлечь  центральную  шестерню  6  и  съемниками  удалить  из  корпуса  цен-
тральные подшипники 17.

7)

Вывернуть болты 12 и вывести из корпуса 1 шестерни 2 с подшипниками 13,
используя выжимные болты М10 длиной 50 мм.





72

ВНИМАНИЕ!  Сборка  раздаточного  редуктора  производится  в

обратной  последовательности  (с  пункта  6).  После  установки  шес-
терни 3 с подшипниками 20 в корпус 1 необходимо провести регули-
ровку подшипников 20 следующим образом:



установить ось 10 в корпус 1 до упора;



с  обратной  стороны  корпуса  1  в  резьбовое  отверстие

ввернуть болт М14х1,5 до упора о ось 10;



затяжкой  болта  М14х1,5  отрегулировать  осевой  зазор  в

подшипниках в пределах 0,02…0,04 мм. В этом положении зафиксиро-
вать ось 10 при помощи заглушки 15 с моментом затяжки 77Н·м;



болт  вывернуть,  а  резьбовое  отверстие  заглушить  проб-

кой 4 с прокладкой 5.

После окончательной сборки редуктора провернуть вал 9 не ме-

нее чем на 3 оборота. Шестерни должны проворачиваться без заеда-
ний и стуков.





4.4.3.2  Вибровалец





Инструмент и принадлежности: комплект ЗИП, монтажный лом, бронзовая

наставка, съемник, выколотка, кран 10т.





Вибровалец  после демонтажа вилки 4 и опоры 1 с планетарным редук-

тором 2 разбирайте в соответствии с рисунком 11 в следующем порядке:



1)

Отверните пробки и слейте масло из емкости вибровозбудителя.

2) Установите валец вертикально так, чтобы гидромотор привода вибрато-

ра 12 был вверху.

3) Разогните контровочные шайбы, отверните гайки 15 и извлеките вибра-

тор из корпуса вибровальца.

4) Установите вибратор вертикально. Выверните штуцер  с датчиком час-

тоты колебаний 10 вибровала.

5)  Снимите  гидромотор  12  с  прокладкой,  отвернув  крепежные  болты.  Из-

влеките из опоры зубчатую муфту 14 .

6) Отверните болты крепления крышки с манжетным уплотнением и извле-

ките из вибратора опору вместе с подшипниками и распорной втулкой.

7) Переверните вибратор. Снимите крышку, упорное кольцо и специаль-

ным съемником используя резьбу в торце вибровала извлеките вал вместе с
верхним роликовым подшипником.

8) Снимите с вибровала стопорные кольца, внутренние обоймы подшипни-

ков и дебалансы. После разработки все детали промойте, протрите и проверьте
их техническое состояние.


4.5

Очистка и мойка





Узлы  и  детали  разобранных  изделий  должны  быть  очищены,  промыты,

обезжирены, резиновые детали следует промывать в теплой воде. Мойка этих
деталей в щелочных растворах не допускается. Полированные и шлифованные
детали  при  мойке  должны  быть  защищены  от  повреждения.  После  мойки  и
сушки указанные поверхности должны быть покрыты тонким слоем смазки.



Подшипники  следует  промывать  в  уайт-спирите,  бензине  или  обезво-

женном керосине с последующей продувкой сжатым воздухом. Удаление жиро-
вого загрязнения производится обезжириванием с последующей промывкой го-
рячей водой и сушкой. Коррозию на изделиях удаляют механическим способом
или травлением слабыми растворами на основе ортофосфорной кислоты.











73

        4.6

Технические требования на дефектацию деталей после разборки

Таблица 17

Наименование дета-

лей

Дефекты, при наличии которых

детали выбраковываются

Примечание

Подшипники

Повышенные радиальные и

осевые люфты. Выкрашивание,

шелушение усталостного харак-

тера на беговых дорожках ко-

лец, шариках или роликах. Ра-

ковины, чешуйчатые отслоения

коррозионного характера. Тре-

щины, обломы. Цвета побежа-

лости на беговых дорожках ко-

лец, шариках или роликах. От-

рывы головок заклепок, вмятины

на сепараторах, затрудняющие

вращение шариков или роликов,

поломки сепараторов. Выступа-

ние рабочих поверхностей роли-

ков за торцы наружных колец

подшипников



Детали со шпоноч-
ными пазами и шпон-
ками

Смятие и сдвиги боковых по-

верхностей, заметные при ос-

мотре



Детали с резьбой

Срывы более двух ниток. Сдвиги

ниток. Значительные износы ни-

ток, заметные при осмотре.

Смятие граней под ключ



Валы и оси

Трещины любых размеров и

расположений, износы посадоч-

ных поверхностей под подшип-

ники. Изгибы, заметные при ос-

мотре.

Посадочная поверхность
признается изношенной в
случае возможности прокру-
чивания рукой внутреннего
кольца подшипника относи-
тельно поверхности или
ощутимого люфта при пока-
чивании подшипника на валу

Детали со шлицами  Сдвиг, смятие и обломы шли-

цев. Скручивание шлицев со-

вместно с деталями. Износы

шлицев по толщине, заметные

при осмотре (―съедание‖ шли-

цев)



Диски, накладки
фрикционные

Трещины и обломы любых раз-

меров и расположений. Износ по

толщине.



Пружинные замоч-
ные шайбы, шплин-
ты, стопорная прово-
лока

Выбраковываются независимо

от технического состояния



Неметаллические
прокладки и уплот-
нения

Выбраковываются в зависимо-

сти от технического состояния

При удовлетворительном
техническом состоянии до-
пускается повторное ис-
пользование

Примечание: Остальные детали выбраковываются по признакам, влияющим на их
работоспособность



74

 4.7

Требования к сборке


1) Сборку и  испытания составных частей  следует  производить в условиях,  ис-
ключающих попадание грязи и пыли на детали.
2) Трущиеся и резьбовые поверхности деталей, а также крепежные детали сле-
дует перед сборкой смазывать смазкой, применяемой для данного узла.
3) В сварных швах не должно быть трещин, прожогов, пористости и других де-
фектов.
4)  Неметаллические прокладки  должны  быть  чистыми  и  не  иметь  расслоений,
складок, задиров и надломов.
5) Металлические прокладки должны быть отрихтованы и не иметь трещин, вы-
рывов и надломов. Прокладки следует располагать в зависимости от толщины:
более толстые внизу или ближе к основанию корпуса, а более тонкие наверху
или ближе к крышке.
6) Манжеты резиновые не  должны иметь  повреждений  кромок  (трещин,  выры-
вов, надрывов), пружины должны плотно облегать манжету.
7) Сборка неподвижных соединений должна производиться при помощи специ-
альных  оправок,  с  помощью  нагрева  или  охлаждения  соответствующих  дета-
лей.
8) Подшипники  устанавливаются вплотную до заплечиков или до  упора в дру-
гую деталь.
9) Трубопроводы и резиновые рукава перед установкой продуть сжатым возду-
хом.
10) Отверстия составных частей и узлов для прохода рабочей жидкости и при-
соединения  трубопроводов  закрывать  заглушками.  Снимать  заглушки  непо-
средственно перед установкой и подключением к системе.
11) При сборке составных частей и узлов катка соблюдать момент затяжки бол-
тов  динамометрическим  ключом.  Значения  момента  затяжки  болтов,  класса
прочности 5,8, приведены в таблице 18.





Таблица 18

М  Резьба

Значение момента затяжки,

м

М 6

3

± 1

М 8

8,6

± 1

М 10

17

± 2

М 12

30

± 4

М 14

48

± 5

М 16

77

± 8

М 20

150

± 15

М 24

260

± 25
