3.4 Общие указания по смазке




Исправная работа и срок службы двигателя, агрегатов гидросистемы и дру-

гих узлов в значительной степени зависит от смазки, ее качества и своевремен-
ной  замены.  Двигатель  смазывать  согласно  техническому  описанию  и  инструк-
ции по эксплуатации дизеля, каток — согласно схемы смазки (рисунок  30, 31, 32)
и таблиц 9 и 10.




При смазке выполнить следующие требования:

— смазочные  материалы  не  должны  содержать  посторонних  примесей  и

грязи;

— вытирать перед заправкой места у заправочных горловин;
— прессовать  смазку  до  тех  пор,  пока  она  не  появится  на  стыках  деталей

смазываемого узла. Удалить после прессования всю смазку с наружных поверх-
ностей.




















Рисунок 30 - Схема смазки катка ДУ-98























Рисунок 31 - Схема смазки катка ДУ-99

М-10Г


2

-

летом

М-8Г


2

-

зимой





58























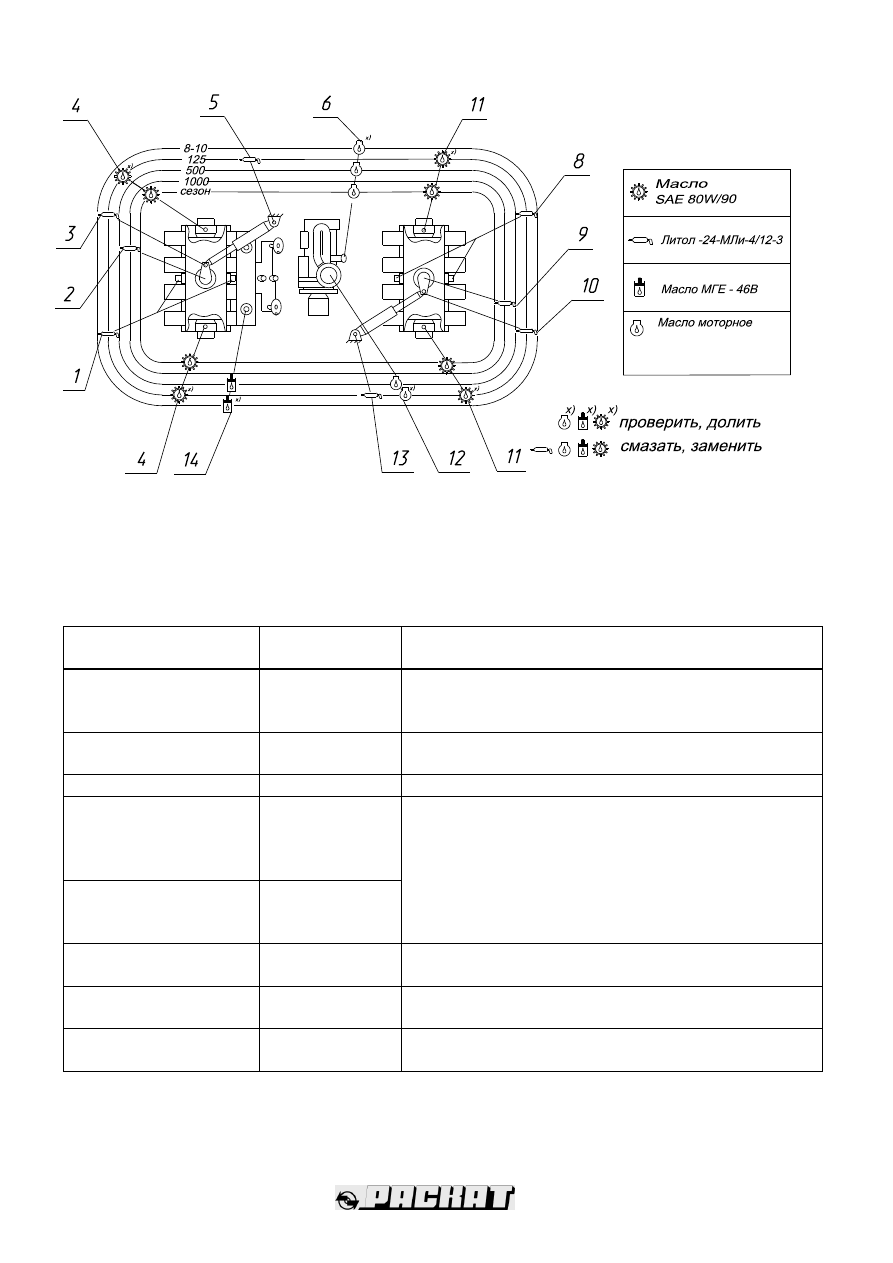

Рисунок 32 - Схема смазки катка ДУ-100



3.4.1 Заправочные емкости





В таблице 9 приведены заправочные емкости катка

Таблица  9

Наименование емко-

сти

Объем жидко-

стей, л

Марка топлива, масел рабочих жидкостей

Топливный бак

200,0

Топливо дизельное Л-05 -40 ГОСТ 305 летнее
Топливо дизельное  3-0,5 минус 35 ГОСТ 305
зимнее

Картер масляный
двигателя

15,0

Масло моторное (летнее)  М-10Г

2



ГОСТ 8581

Масло моторное (зимнее) М-8Г

2

ГОСТ 8581

Гидросистема

160,0

Масло МГЕ-46В ТУ 38.001347

Мотор - редуктор на
привод хода пневмо-
колес катка ДУ-99 и
ДУ-100

ДУ-99:

1,1

·2=2,2

ДУ-100:

1,1

·4=4,4

Для  температуры  окружающей  среды  от  минус
10

0

С  до  +  30

0

С    -    масло  «Shell  Spirax  HD»

SAE 80W/ 90.
Для  температуры  окружающей  среды  от  +20

0

С

до  +  45

0

С    -    масло  «Shell  Spirax  HD»

SAE 85W/ 140.


Мотор - редуктор на
привод вибровальца
катка ДУ-98 и ДУ-99

ДУ-98:

2,0

·2=4,0

ДУ-99: 2,0

Масляный картер
вибратора

7,7

Масло моторное   М-10Г

2



ГОСТ 8581



Баки для смачиваю-
щей жидкости

1100,0

Вода отфильтрованная

Система охлаждения
двигателя

19,0

Тосол А-40М ТУ6-57-48



М-10Г


2

-

летом

М-8Г


2

-

зимой





59



3.4.2 Таблица смазки





В  таблице  10  приведены  контрольные  точки  смазки  при  выполнении  раз-

личных работ по обслуживанию катка.
Таблица 10

№№ по-

зиции на

рисунке

30,31,32

Наименование точки

смазки (заправки)

Наименование смазочных ма-

териалов при эксплуатации и

хранении

Количест-

во точек

смазки

Периодичность

проверки (замены

смазки)

6

Картер двигателя

Масло моторное (летнее)
М-10Г

2



ГОСТ 8581

Масло моторное (зимнее)
М-8Г

2

ГОСТ 8581

1

ЕТО, ТО-2, СО

12

Воздухоочиститель

Масло моторное (летнее)
М-10Г

2



ГОСТ 8581

Масло моторное (зимнее)
М-8Г

2

ГОСТ 8581

1

ТО-1, ТО-2

4,11

Мотор - редуктор

Для температуры окружаю-
щей среды от минус 10

0

С до

+ 30

0

С  -  масло «Shell Spirax

HD»   SAE 80W/ 90.
Для температуры окружаю-
щей среды от +20

0

С до

+ 45

0

С  -  масло «Shell Spirax

HD» SAE 85W/ 140

2

(ДУ-98)

3  (ДУ-99)
4(ДУ-100)

ТО-1, СО

7, 15

Подшипники вибра-
тора и опоры вальца

Масло моторное М-10Г

2



ГОСТ 8581


1

СО

3, 5,10,13

Оси гидроцилиндров  Литол –24-МЛи 4/12-3

ГОСТ 21150

6

ТО-1

2,9

Конические подшип-
ники шкворней пово-
рота вальцов

Литол –24-МЛи 4/12-3
ГОСТ 21150

1

ТО-3

14

Бак гидравлики

Масло МГЕ-46В
ТУ 38.001347

1

Для катков с

насосами НП 90

замена после

первых 720;

дальнейшая

замена после

1500 часов, но не

реже одного раза

в год.

Для катков с

насосами фир-

мы

«Bondioli &

Pavesi

»

замена

после первых 50

часов; дальней-

шая замена через

500 часов

1,8

Оси вилки вальцов

Литол –24-МЛи 4/12-3
ГОСТ 21150

2

ТО-1





ВНИМАНИЕ!  Запрещается  заполнять  гидросистему  нерекомендуемым

маслом или смешивать масла различных марок.





60



ВНИМАНИЕ!
При отсутствии Тосола А-40М  допускается в качестве охлаждаю-

щей жидкости системы охлаждения двигателя использовать воду, удов-
летворяющую следующим требованиям:



Степень жесткости не более 2,15 мг экв/л (43 мг/л СаО);



Водородный показатель pH (при 20

0



С)  6 – 8;



Содержание ионов Сl не более 100 мг/л;



Содержание ионов SO

4



не более 100 мг/л;



Общее содержание солей (остаток после испарения) не более 200 мг/л.

Примечание: указанным характеристикам соответствует питьевая

водопроводная вода.

В случае степени жесткости воды более 2,15 мг экв/л необходимо

произвести еѐ «умягчение». Для этого в воду добавьте карбонат натрия
(Nа

2

СО

3

) в количестве 0,4%. «Умягчение» воды проводите вне системы

охлаждения двигателя, так как эта операция сопровождается выделени-
ем солей кальция и магния, которые необходимо удалить отстаиванием и
фильтрацией.

Для частичного устранения «жесткости», воду прокипятите и дайте

ей отстояться, затем профильтруйте.
