Каток ДУ-98, ДУ-99, ДУ-100. Руководство - часть 10









39

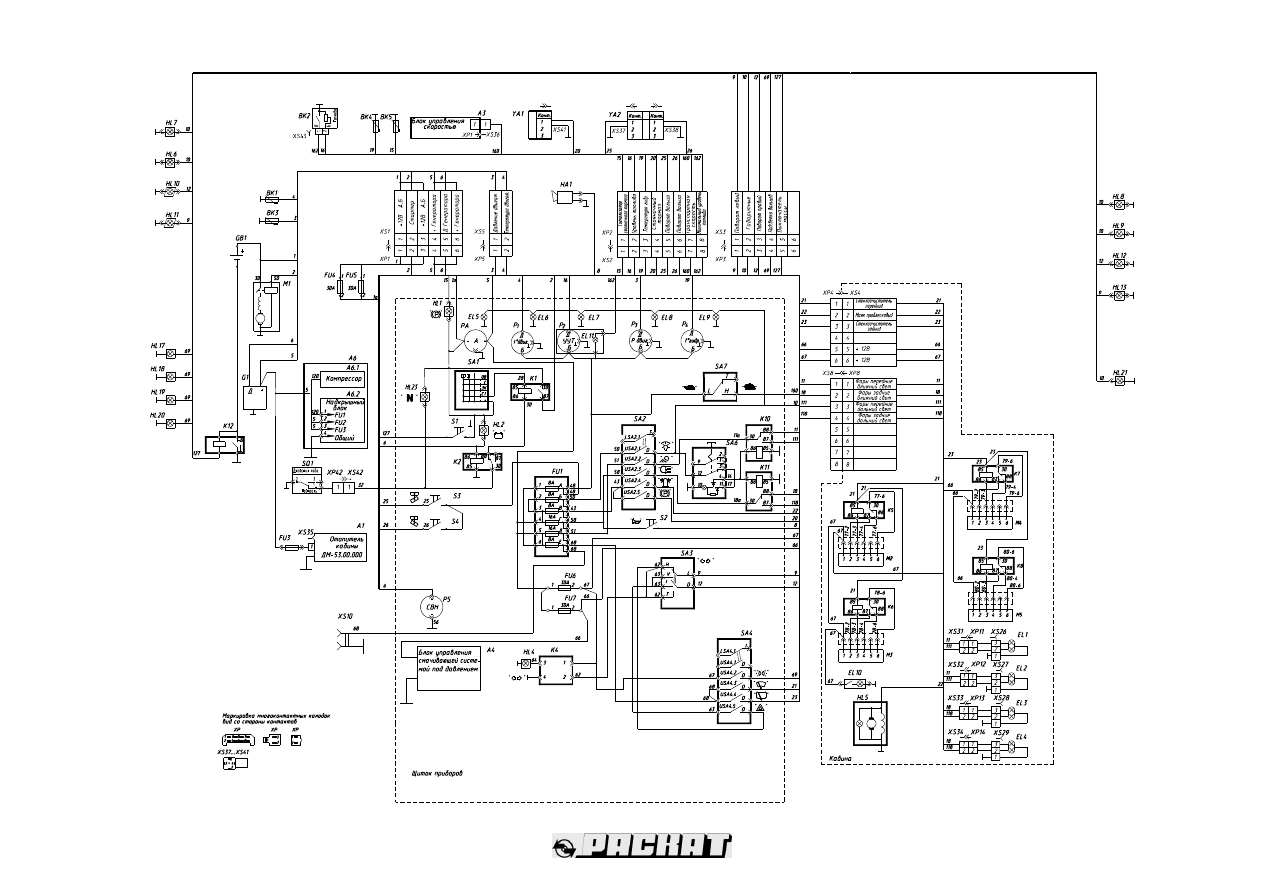

Рисунок 23 - Схема электрическая принципиальная (с насосами НП-90 ЭР)



40






Рисунок 23а - Схема электрическая принципиальная катков ДУ-98, ДУ-99 с насосами «Bondioli &Pavesi»





41



Рисунок 24 - Схема электрическая принципиальная катка ДУ-100
