27

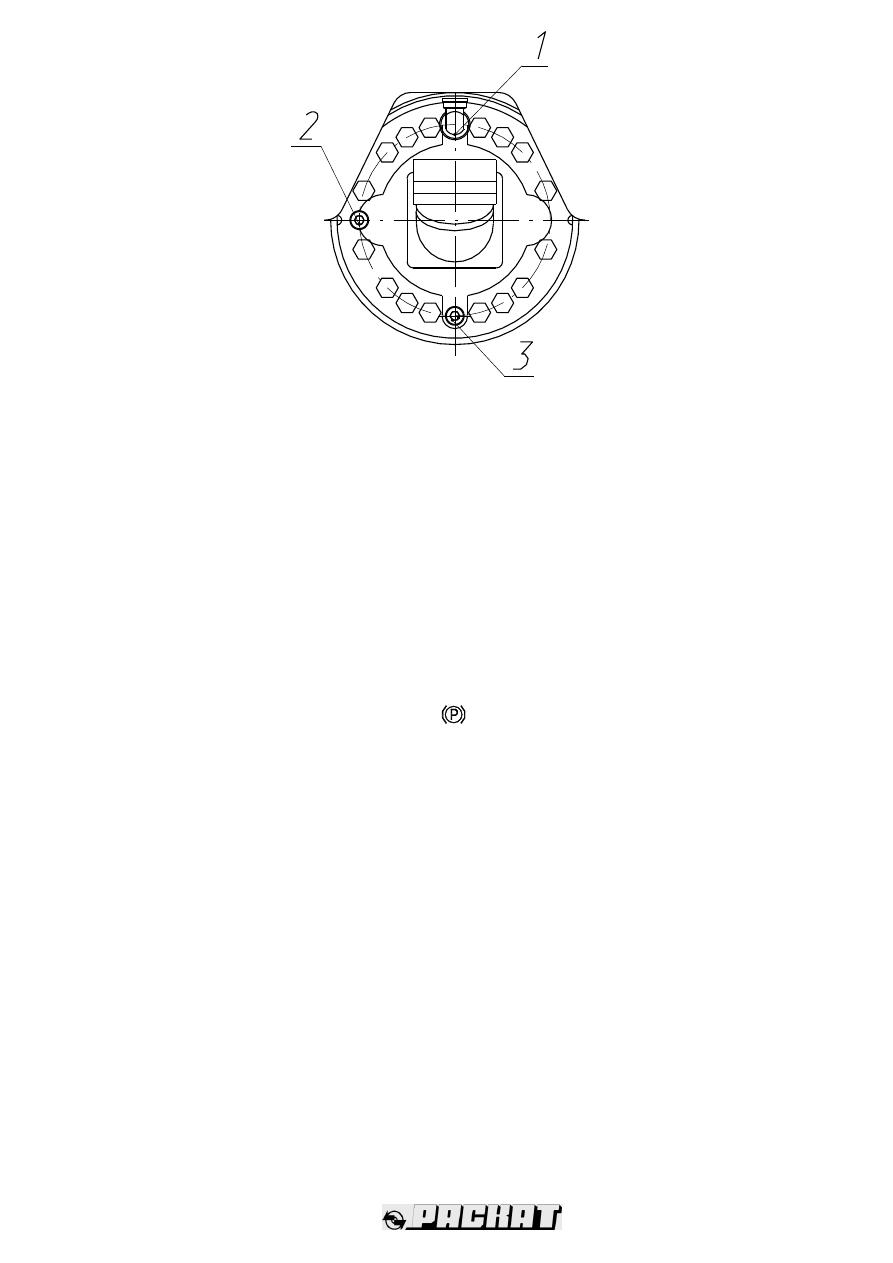

1-

заливная пробка; 2 – контрольная пробка, 3 – пробка для слива масла



Рисунок 14 – Схема заправки мотор - редуктора привода вибровальца




1.2.6  Тормозные системы


Каток оборудован тремя функционирующими независимо друг от друга система-

ми: рабочей, стояночной и резервной.

Рабочая  тормозная  система  применяется  для  остановки  и  кратковременного

удержания  катка  на  месте.   Управление рабочей  тормозной  системой  производится  с
рабочего места оператора. Чтобы затормозить каток необходимо рычаг  реверса пере-
вести в нейтральное положение.

Стояночная  тормозная  система  применяется  для  удержания  остановленного

катка, в том числе на уклоне, при работающем двигателе. Управление стояночной тор-
мозной  системой  производится  с  рабочего  места  оператора  при  помощи  клавиши  на
щитке приборов, обозначенной знаком

 .

Резервная тормозная система обеспечивает автоматическую остановку катка.
Резервная тормозная система автоматически срабатывает при остановке двига-

теля, а так же при снижении питающего давления в гидростатической системе.

Механизм тормоза смонтирован в мотор - редукторе.







28



1.2.7  Топливная система





Топливная  система состоит из  топливного  бака,  топливопроводов  и  системы  пита-

ния двигателя, описание которой дано в "Техническом описании и инструкции по эксплуа-
тации двигателя".

Емкость топливного бака позволяет осуществлять работу без дозаправки топливом в

течение 10 часов.





1.2.8  Скребки и смачивающая система





Для очистки рабочей поверхности вальцов и предохранения их от налипания уплот-

няемого  материала  на  катке  (рисунок  15)  предусмотрены  скребки  и  система  смачивания
полотна вальца (пневмоколес). Скребки 1, 5 представляют собой сменные резиновые или
полиуретановые полосы, закрепленные на металлических кронштейнах.

В  раме  катка  предусмотрены  полости  2,  4  для  смачивающей  жидкости  с  заливной

горловиной, сетчатым фильтром и крышкой.









29

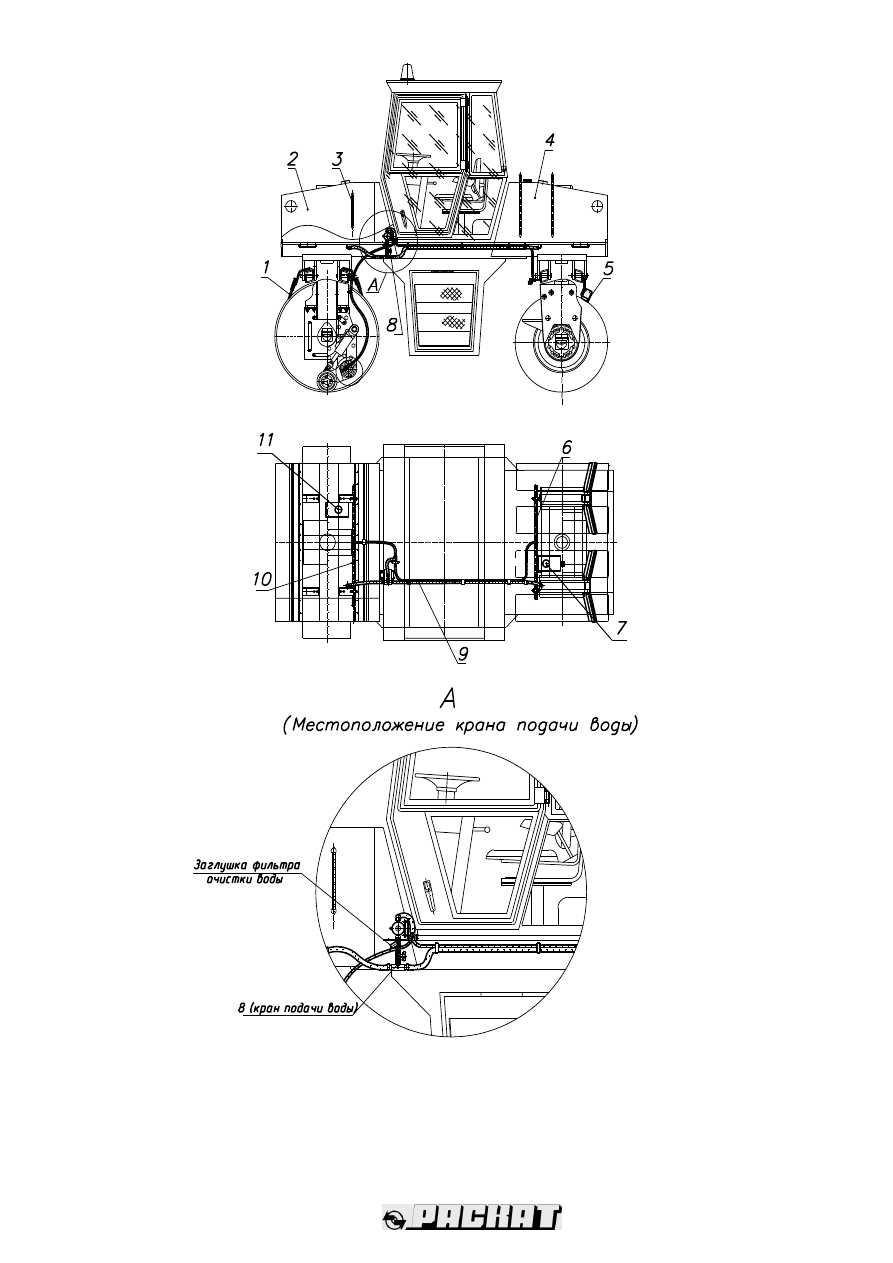

1,5-

скребки; 2,4- бак водяной; 3- трубка уровня смачивающей жидкости;  6,10- тру-

бопровод; 8- кран подачи воды; 9- рукав; 7,11- заливная горловина смачивающей

системы.

Рисунок 15 - Скребки и смачивающая система





30









Подача жидкости на вальцы катка осуществляется при помощи диафрагменно-

го насоса.

Управление  смачивающей  системой  катка  производится  переключателем  поз.15

(рисунок 28, 29), расположенным на щитке приборов катка.   Цикличность подачи жид-
кости на полотно вальцев регулируется переключателем смотри таблицу 4.



При работе смачивающей системы включается индикатор поз,16 (рисунок 28, 29)

на щитке приборов.

Для эффективной работы смачивающей системы необходимо произвести регули-

ровку направления потока смачивающей жидкости. Жидкость должна быть направлена
на полотно вальца, изменение направления потока смачивающей жидкости необходи-
мо производить в следующей последовательности (рисунок 16):





Ослабить  болты  крепления  смачивающей

трубки;












Рисунок 16 – Регулировка направле-

ния потока смачивающей жидкости



Отрегулировать  направление  подачи  жид-

кости вращением смачивающих трубок  от-
носительно своей оси;



Затянуть  болты  крепления  смачивающей

трубки.







ВНИМАНИЕ!  Во  время  эксплуатации  катка,    во  избежание  выхода  из  строя

водяного  насоса,  необходимо  промывать  фильтры  и  трубы  смачивающей  систе-
мы, чистить водяной бак. Фильтры установлены в каждой форсунке и в кране по-
дачи воды. Чтобы промыть фильтры в форсунках (см. рисунок 16) необходимо от-
вернуть гайку форсунки и извлечь фильтр.

Для  промывки  фильтра,  расположенного  в  кране  подачи  воды  (см.  рисунок

15),  необходимо  перекрыть  подачу  воды,  отвернуть  заглушку  фильтра  воды,  из-
влечь фильтр.

Схема  электрическая  принципиальная  блока  управления  насосом  (подачей

смачивающей жидкости на полотно вальцев) представлена на рисунке 18.



ВНИМАНИЕ!  Во  избежание  размораживания  смачивающей  системы  заво-

дом  –  изготовителем  произведен  слив  воды.  Перед  вводом  в  эксплуатацию
катка необходимо открыть кран подачи воды (кран находится в подкапотном
пространстве – смотри рисунок 15). Если после окончания работ существует
опасность замерзания  воды,  то слейте ее из  бака.  Для этого необходимо
отвернуть заглушку фильтра очистки воды. Когда вода будет слита необходимо:





Закрыть кран подачи воды;



Произвести  запуск  электронасоса  смачивающей  системы  (переключателем  на
щитке  приборов)  до  прекращения  подачи  воды  через  форсунки,  обеспечив  ее
удаление из корпуса насоса и фильтра;



Установить заглушку фильтра очистки воды в исходное положение.
