1.1.4 Устройство и принцип работы

Каток  имеет  гидравлическую  трансмиссию,  позволяющую  производить  плавное

бесступенчатое изменение скорости и направления движения. Поворот катка осуществ-
ляется  гидростатическим  рулевым  механизмом,  позволяющим  обеспечивать  поворот
вальцев катка с помощью гидроцилиндров.  Привод вибратора также гидростатический,
позволяющий изменять направление вращения вибровала и вынуждающую силу.

Уплотнение покрытия достигается в результате последовательных проходов катка

по одному следу. В зависимости от рода покрытия (уплотняемого материала, толщины
слоя покрытия, уплотняется основание или покрытие) могут изменяться и режимы рабо-
ты катка.

Режимы  работы  выбираются  из  принятых  технологических  процессов  дорожно-

строительных работ эксплуатирующей организацией.




1.1.5 Средства измерения, инструмент и принадлежности


Каток  поступает  к  потребителю  собранным.  Одновременно  поставляются  ком-

плект  запасных  частей  и  принадлежности  для  выполнения  работ  по  техническому  об-
служиванию и текущему ремонту. Дополнительно потребуется стандартный набор инст-
румента,  который  в  комплект  поставки  не  входит  (приобретается  эксплуатирующей  ор-
ганизацией).

Инструмент, необходимый для проведения технического обслуживания,  упакуйте

в инструментальную сумку или инструментальный бокс (в комплект поставки не входит)
и разместите  на рабочем месте, справа от сиденья оператора.

Для подсоединения манометров при проведении технического обслуживания гид-

росистемы  катка  на  присоединительных  фланцах  гидронасосов  предусмотрены  места
для  подсоединения  диагностических  приборов,  оснащенные  клапанами,  предотвра-
щающими вытекание рабочей жидкости при их подключении и отключении. При работе
катка клапаны закрыты защитными крышками, которые окрашены красным цветом.


1.1.6 Маркировка и пломбирование.

На рулевой колонке установлена маркировочная  табличка, содержащая следую-

щие данные: страна – изготовитель, товарный знак завода - изготовителя, индекс изде-
лия, год изготовления,  его заводской номер, знак соответствия  продукции, сертифици-
рованной  на  соответствие  с  установленным  требованиям,  обозначение  технических
условий, по которым изготовлен каток.

На  маркировочных  табличках  катков  в  тропическом  исполнении  к  индексу  катка

добавляется буква ―Т‖.

Местоположение маркировки рамы катка показано на рис.1, 2 и 3.
На планетарных редукторах, рычаге привода вибратора, топливном насосе двига-

теля, на гидронасосах и гидромоторах привода хода и привода вибратора установлены
пломбы. Нарушение пломб в гарантийный период ведет к снятию изделия с гарантии.




1.1.7  Упаковка

Каток  поставляется  потребителю    без  упаковки  (кроме  кабины)  в  законсервиро-

ванном состоянии.

Защита  от  воздействия    климатических  факторов  внешней  среды    должна  соот-

ветствовать категории упаковки КУ-0 ГОСТ 23170.










14

1.2.1 Силовая установка катка
Силовая установка смонтирована в подкабинном пространстве на раме силового аг-

регата. В зависимости от применяемых насосов, силовая установка может быть выполне-
на  в  различных  исполнениях  (смотри  рис.4,  4а,  5).  Конструкция  катка  предусматривает
возможность  применения    насосов  НП  90  (отечественного  производства)    или  насоса
двухсекционного фирмы «Bondioli & Pavesi». Комплектацию катка определяет заказ-
чик при заключении договора на поставку.



В  состав  силовой  установки  катков  ДУ-98,  ДУ-99  с  насосами  НП  90  (рисунок  4)

входят:



блок радиаторов охлаждения 1;



двигатель 2;



муфта 3. Конструкция силовой установки предусматривает установку  управляе-
мой  или неуправляемой  муфты сцепления, которые изображены на рисунке  6;



раздаточный редуктор 4 (см. п.1.2.1.1);



гидронасосы 5 и 6 (см.Приложение Ж).



В  состав  силовой  установки  катков  ДУ-98,  ДУ-99  с  насосами    фирмы  «Bondioli  &

Pavesi

»  (рисунок 4а) входят:



блок радиаторов охлаждения 1;



двигатель 2;



муфта 3 (смотри рисунок 6б);



насос двухсекционный (см. Приложение Д).



В состав силовой установки катка ДУ-100 с насосами НП 90 (рисунок 5) входят:



блок радиаторов охлаждения 1;



двигатель 2;



муфта 3 (рисунок 6а);



гидронасос привода хода 5 (см. Приложение Ж).



Двигатель  четырехтактный с непосредственным впрыском топлива жидкостного ох-

лаждения.  Запуск  производится от  электростартера.  Устройство,  принцип работы и пра-
вила  обслуживания  двигателя  изложены  в  Приложении  С  настоящего  РЭ.  Управление
двигателем  -  механическое,  осуществляется  через  тросы  дистанционного  управления  с
помощью рычагов, установленных на рабочем месте оператора.



ВНИМАНИЕ!  При загрязнении поверхности теплообменных элементов блока радиаторов
необходимо  произвести  очистку  межреберного  пространства  блока  радиаторов  при  по-
мощи щетки и  сухого сжатого воздуха.







15





1

– блок радиаторов охлаждения; 2 – двигатель; 3 – муфта; 4 – раздаточный редуктор;

5. 6

– гидронасос



Рисунок 4 - Силовая установка катков ДУ-98 и ДУ-99 с насосами НП 90





























1

– блок радиаторов охлаждения; 2 – двигатель; 3 – муфта; 5 –насос двухсекционный



Рисунок 4а - Силовая установка катков ДУ-98 и ДУ-99 с насосами «Bondioli & Pavesi»



16

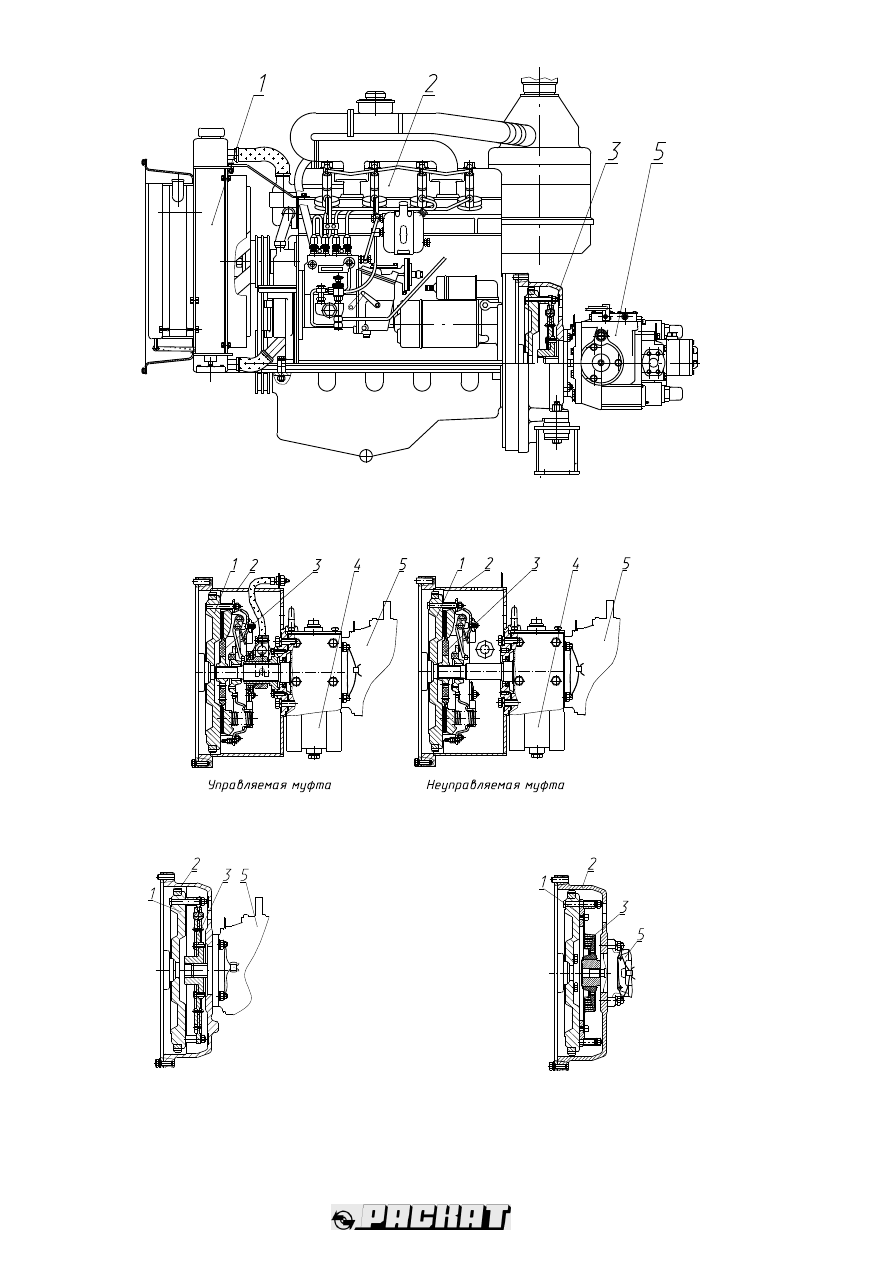

1

– блок радиаторов охлаждения; 2 – двигатель; 3 – муфта; 5 – гидронасос



Рисунок 5 – Силовая установка катка ДУ-100 с насосами НП 90





1

– маховик двигателя; 2 – корпус; 3 – муфта; 4 – редуктор раздаточный; 5 - гидронасос



Рисунок 6 – Муфта силовой установки катков ДУ-98, ДУ-99 с насосами НП 90





1

– маховик двигателя; 2 – корпус;

3

– муфта; 5 - гидронасос



Рисунок 6а – Муфта силовой установки

катка ДУ-100 с насосом НП 90

1

– маховик двигателя; 2 – корпус; 3 – муфта;

5 -

гидронасос



Рисунок 6б – Муфта силовой установки катов

ДУ-98, ДУ-99 с насосом «Bondioli & Pavesi»
