2.4.2
Автогрейдеры ГС-250 (ДЗ-98). Пневмооборудование
Компрессор предназначен для получения сжатого воздуха и подачи
его в ресиверы пнев-мосистемы.
На автогрейдерах компрессор установлен на кронштейне 5 (рис.2.33)
редуктора 10 привода гидронасосов. Привод компрессора осуществляется от
редуктора клиновым ремнем 2.
Для натяжения ремня необходимо ослабить затяжку болта 3, винта 4 и гайки
9. Вращением специального болта 8 обеспечить требуемое натяжение ремня.
Оно должно быть таким, чтобы стрела прогиба ремня была в пределах 15-20
мм, при нажатии на середину ветви с силой (70-100) Н (7-10 кгс).

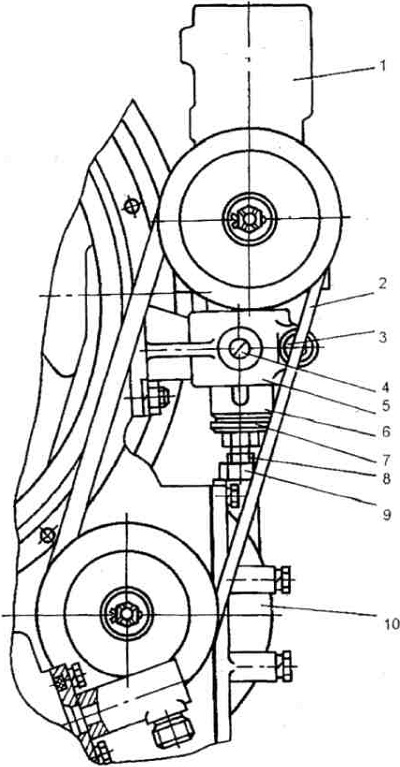

Рис.2.33 Установка компрессора
1- компрессор; 2- клиновой ремень; 3- болт; 4-винт; 5,6- кронштейны; 7-
пята; 8- специальный болт; 9- гайка; 10 -редуктор привода гидронасосов
